Comment se fait l'installation électrique de la gâche ou d'une serrure ?
L'alimentation électrique d'une gâche ou d'une serrure dépend des catactéristiques du visiophone et de la gâche ou la serrure.
Le voltage et l'ampérage max de la sortie du visiophone doit corresponde au voltage et ampérage nécessaire pour la gâche ou la serrure.
Dans certain cas vous serez obligez d'ajouter une aimentatione externe.
Principes généraux de fonctionnement d'une gâche ou une serrure électrique
- La gâche électrique ou la serrure électrique remplace la partie fixe de la serrure du portillon.
- Le visiophone (moniteur intérieur) possède un bouton “ouvrir”.
- Quand tu appuies dessus → il envoie une tension (souvent 12V) → la gâche se libère ou la serrure s'ouvre.
Comment sont branchés les gâches et les serrures au visiophone ?
2 types d'alimentations possibles
schéma
Alimentation électrique par le visiophone (le plus simple et le plus courant pour les gâches électriques )
- Le visiophone fournit directement du 12V à la gâche : C'est le cas des visiophones Avidsen, Extel et Thomson vendu sur maisonic.com
- prévoir un câble adapté (souvent 0,75 mm² ou 1 mm²)
- Adapté aux petites gâches (portillon, portillon léger)
schéma

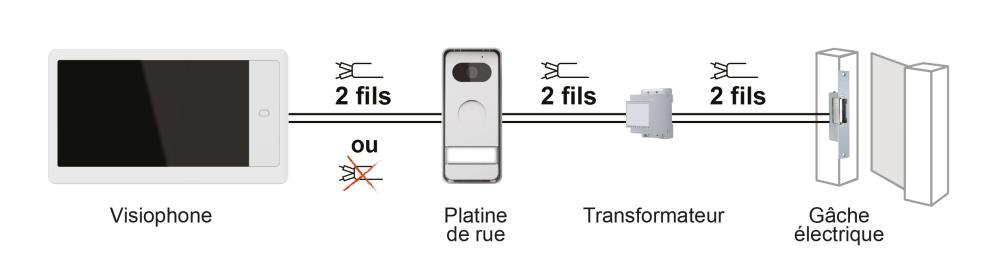

Alimentation électrique externe (souvent recommandé pour les serrures électriques)
- Utiliser un transformateur 12V : C'est souvent le cas avec les serrures électiques qui ont besoin de plus de puissance.
- Le visiophone sert juste de “contact” (interrupteur)
- prévoir un câble adapté (souvent 0,75 mm² ou 1 mm²)
- Plus fiable pour portails lourds ou usage fréquent
Points importants
- Vérifier la tension compatible (12V ou un autre voltage selon modèle)
- Distance : prévoir un câble adapté (souvent 0,75 mm² ou 1 mm²)
- Certaines gâches sont :
- à émission (s’ouvrent quand alimentées)
- à rupture (restent ouvertes sans courant → plus pratique)
Les gâches électriques vendues sur maisonic.com
Les serrues électriques vendues sur maisonic.com
Quelle est la compatibilité des visiophones avec les gâches et serrures vendues sur maisonic.com ?
| Référence du visiophone | Caractéristiques de sortir pour une gâche/serrure | Compatibilité serrure | Compatibilité Gâche à encastrer | Compaticilité Gâche en saillie |
| 12 V / 1,1 A max |
Ref 150011 : Oui avec alimentation externe Ref 102255 : Oui sans alimentation externe |
Gâche avec tétière longue : Ref 512271 : Oui sans alimentation externe Ref 109031 : Oui sans alimentation externe Ref 102275 : Oui sans alimentation externe
Gâche à tétière courte : Ref 109201 : Oui sans alimentation externe Ref 102270 : Oui sans alimentation externe |
Ref 512272 : Oui sans alimentation externe | |
| 12 V / 1,1 A max | ||||
| 12 V / 1,1 A max | ||||
| 12 V / 1,1 A max | ||||
| Avidsen Elia Smart 2 - ref 112302 | 12 V / 1,1 A max | |||
| Philips connect 2 - ref 531036 | 12 V / 1,1 A max | |||
| 12 V / 1,1 A max | ||||
| Extel connect 2 - ref 720324 | 12 V / 1,1 A max | |||
| Avidsen Elia Smart - ref 112292 | 12 V / 1,1 A max | |||
| Philips Wireless - ref 531039 | Via alimentation externe |
Ref 150011 : Oui avec alimentation externe Ref 102255 : Oui avec alimentation externe |
Gâche avec tétière longue : Ref 512271 : Oui avec alimentation externe Ref 109031 : Oui avec alimentation externe Ref 102275 : Oui avec alimentation externe
Gâche à tétière courte : Ref 109201 : Oui avec alimentation externe Ref 102270 : Oui avec alimentation externe |
Ref 512272 : Oui avec alimentation externe |
| Extel Wave 2 - ref 720321 | Via alimentation externe | |||
| Extel Wave 3 - ref 720337 | 12 V / 0,5 A max |
Gâche avec tétière longue : Ref 512271 : Oui sans alimentation externe Ref 109031 : Oui sans alimentation externe Ref 102275 : Oui sans alimentation externe
Gâche à tétière courte : Ref 109201 : Oui sans alimentation externe Ref 102270 : Oui sans alimentation externe |
||
| Avidsen Prima - ref 112300 | 12 V / 1,1 A max |
Ref 150011 : Oui avec alimentation externe Ref 102255 : Oui sans alimentation externe |
Ref 512272 : Oui sans alimentation externe | |
| Avidsen Elia - ref 112290 | 12 V / 1,1 A max | |||
| Philips Welcome Eye Lite 2 - ref 531047 | 12 V / 1,1 A max | |||
| Extel Compact - ref 720315 | 12 V / 1,1 A max | |||
| Thomson Smart Braket 2 - ref 512263 | 12 V / 1,1 A max | |||
| Philips Welcome Eye Compact - ref 531004 | 12 V / 1,1 A max | |||
| Thomson Air - ref 512286 | 12 V / 1,1 A max |
