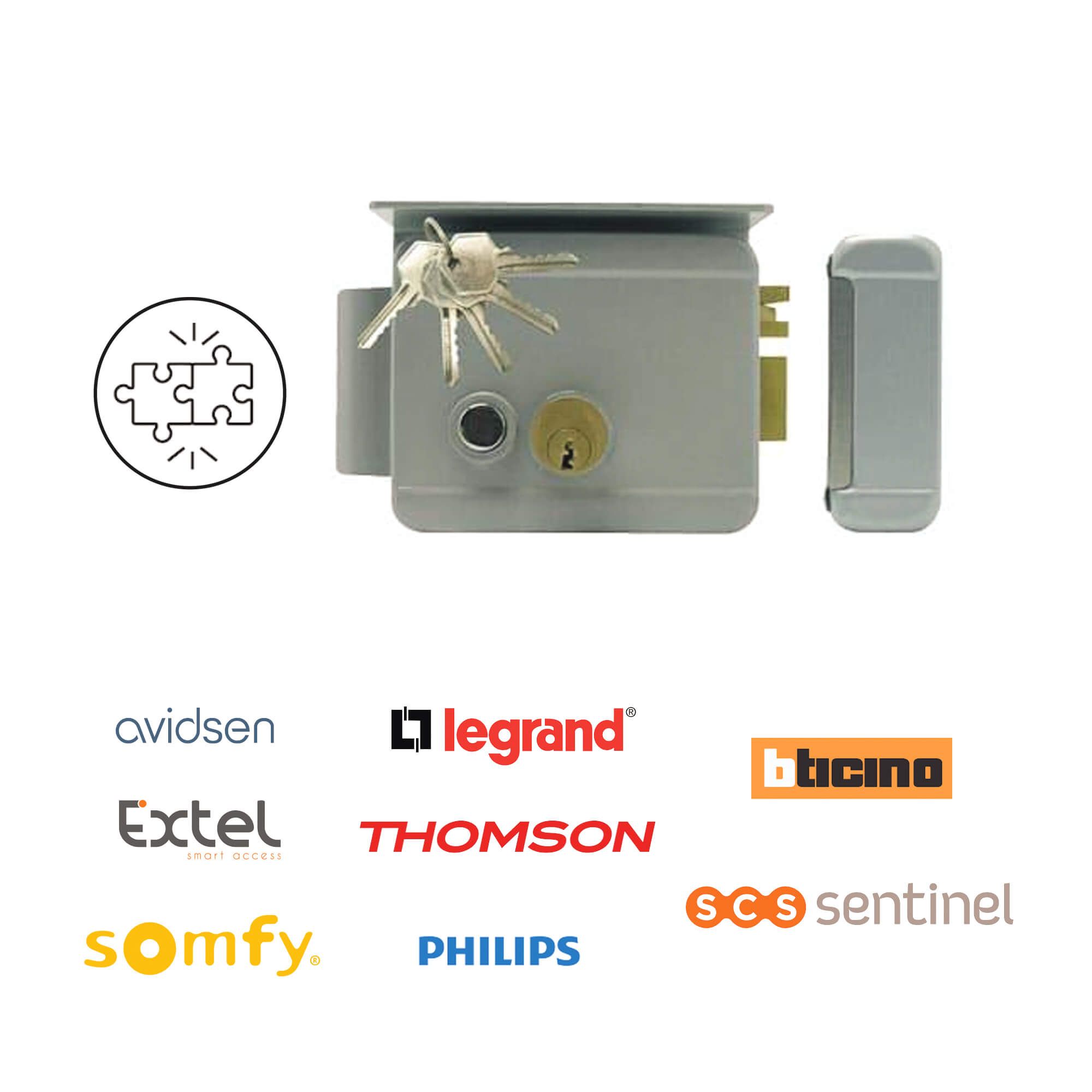

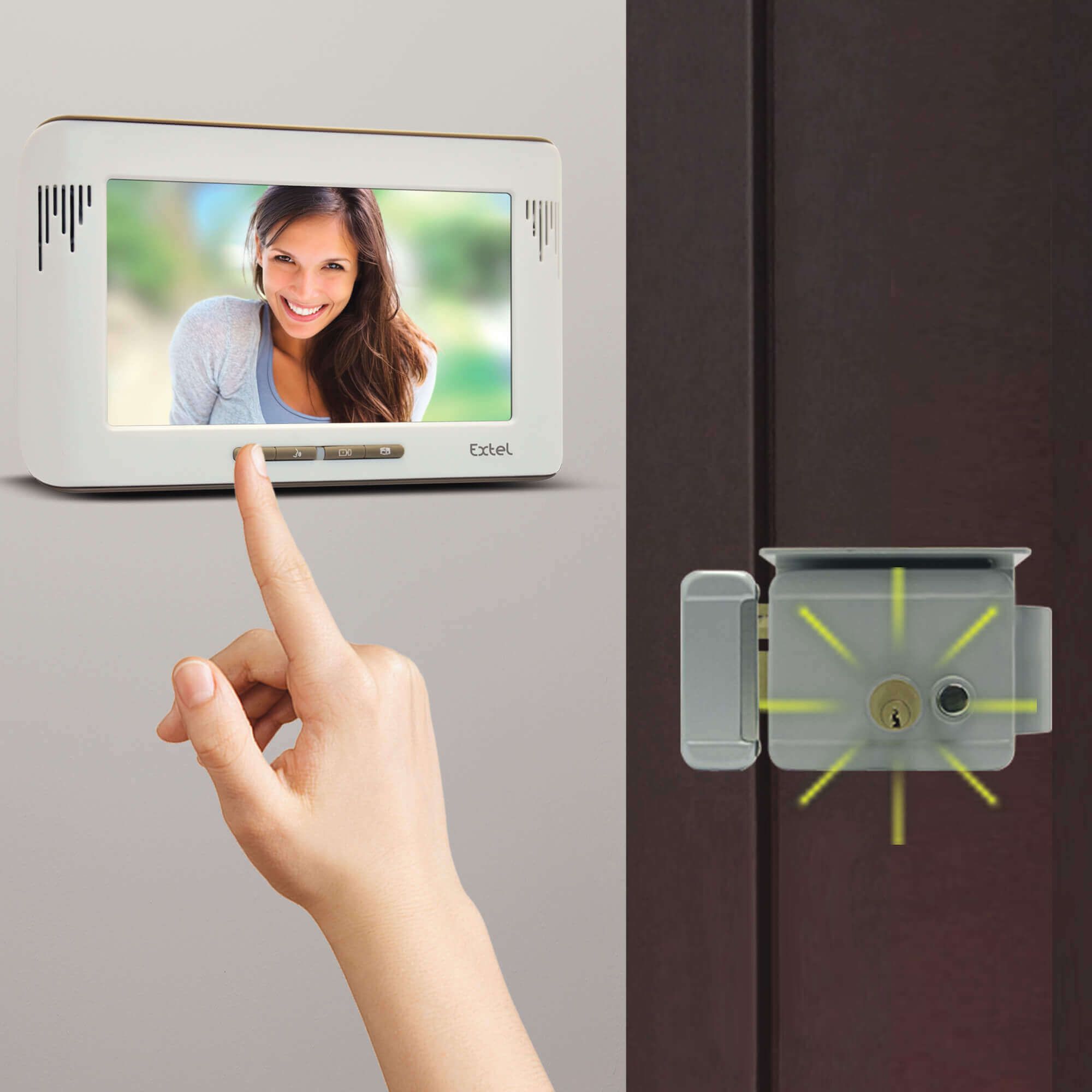

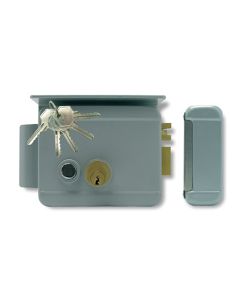

La serrure électrique Extel vous permettra d'ouvrir un portillon, une porte d'entrée ou une porte de garage depuis votre portier audio ou vidéo. Cette serrure est donc compatible avec de nombreux visiophones présents sur le marché.
Ce qu'il faut savoir pour installer la serrure électrique

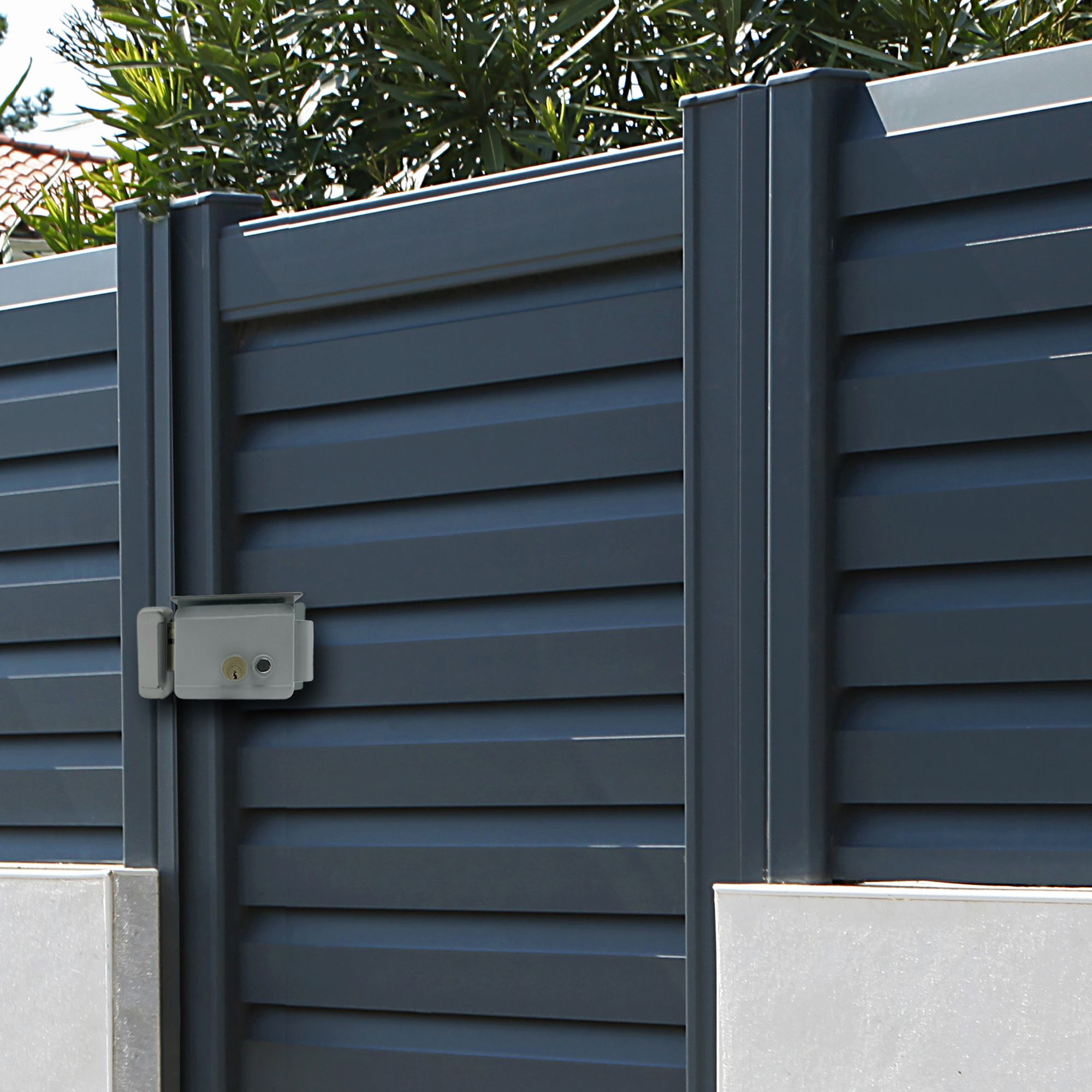

Cette serrure électrique est compatible avec tous les matériaux de portillons ou portes : bois, plastique ou encore métal. En revanche, n'installez pas la serrure sur un portillon ajouré. Sinon le bouton-poussoir serait accessible depuis l'extérieur de votre propriété.
La serrure n'est pas adaptée à un portillon s'ouvrant à l'extérieur de la propriété. Il ne pourrait pas être un accessoire de contrôle des accès au domicile (le bouton poussoir serait à l'extérieur du domicile).
La serrure est adaptée à un usage en intérieur ou en extérieur, notamment grâce à la présence d'une visière intégrée qui la protège des intempéries. Constituée d'acier épais et laqué, elle est robuste et pérenne.

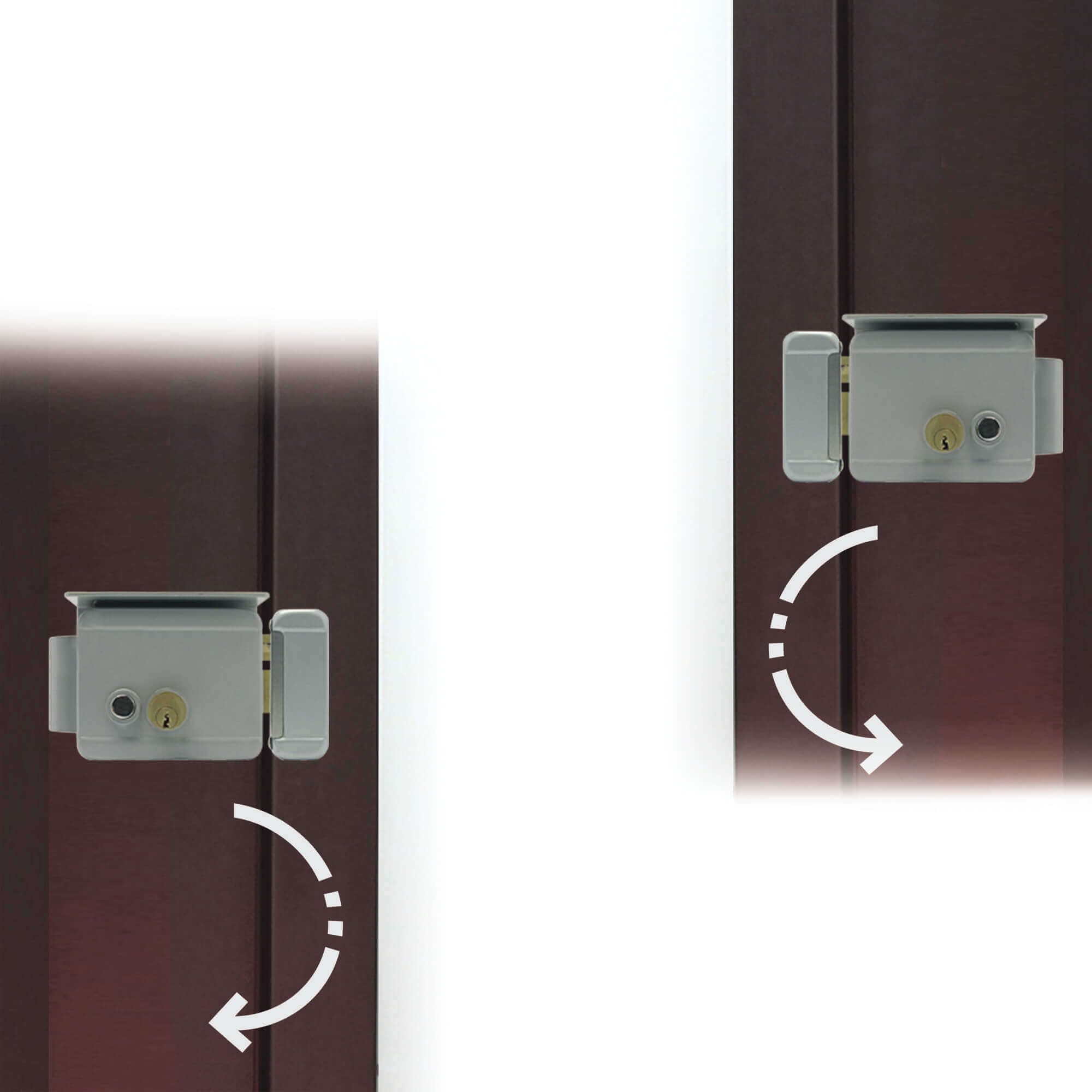

La serrure peut être activée indifféremment à droite ou à gauche, elle est donc compatible avec de nombreuses configurations de domicile. Néanmoins, elle est prévue par défaut pour une installation à droite. Si vous devez l'installer à gauche :
- faites pivoter la serrure sur son support métallique
- intervertissez les deux caches en caoutchouc pour que le trou du passe-câble soit situé en bas sur la serrure
Installer votre serrure électrique
Cinq étapes seront nécessaires pour installer votre serrure :
- choisissez l'emplacement de l'étrier et du trou du passage du cylindre en vous aidant du gabarit de pose (fourni)
- fixez le support sur le portail à l'aide de ses quatre vis (fournies)
- fixez la serrure électrique sur son support à l'aide de ses quatre vis (fournies)
- refermez le boitier de la serrure électrique à l'aide de ses deux vis (fournies)
- installez la gâche fixe à l'aide de ses trois vis (fournies) ; aidez-vous de la hauteur inscrite sur le gabarit
Ensuite, vous devrez installer les câbles nécessaires à l'alimentation de la serrure électrique. Pour chaque fil :
- insérez le câble dans le passe-câble
- dévissez légèrement les deux vis
- coincez le fil entre les deux lamelles prévues à cet effet
NB : il n'y a aucune polarité à respecter lors de l'installation des fils électriques.
Points de vigilance au moment de l'installation de votre serrure
Notez que lors de l'installation, il y a une distance de 9 mm à respecter entre la gâche et la serrure.
Lors du test de la serrure avant son installation définitive, simulez la présence de la gâche en appuyant sur le pêne de mémorisation pour activer la mémoire mécanique. Vérifiez également que les deux parties de la serrure ne sont pas trop éloignées pour que la fermeture soit effective.
Voici également les sections des deux fils à raccorder sur les deux bornes :
- de 1 à 25 mètres : deux fils de 6/10 (téléphonique)
- à partir de 25 mètres : deux fils de 1,5 mm² (sur toute la longueur)
Les autres fonctionnalités de la serrure électrique

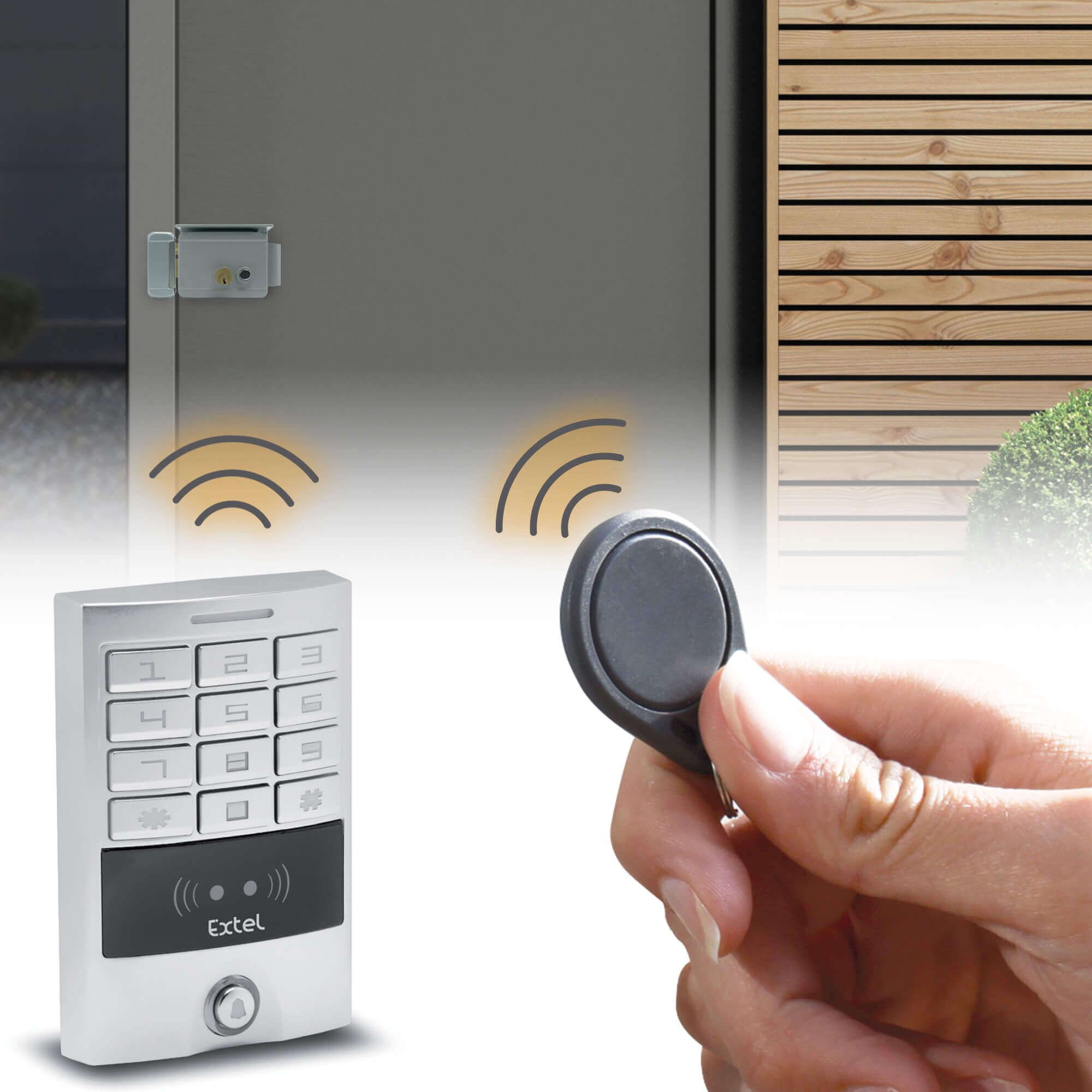

La serrure est à mémoire d'appel : une simple impulsion permet de la débloquer.
La serrure fonctionne sur 8-12 V (AC/DC) et garantit une faible consommation :
- 700 mA sous 12 V
- 500 mA sous 8 V
Vous disposez de cinq clés fournies avec votre serrure électrique. Ainsi chaque membre de votre famille peut être équipé de sa clé pour entrer et sortir facilement du domicile.
En cas de panne de courant, vous aurez à votre disposition :
- les cinq clés fournies
- le bouton poussoir installé sur la partie intérieure de la serrure

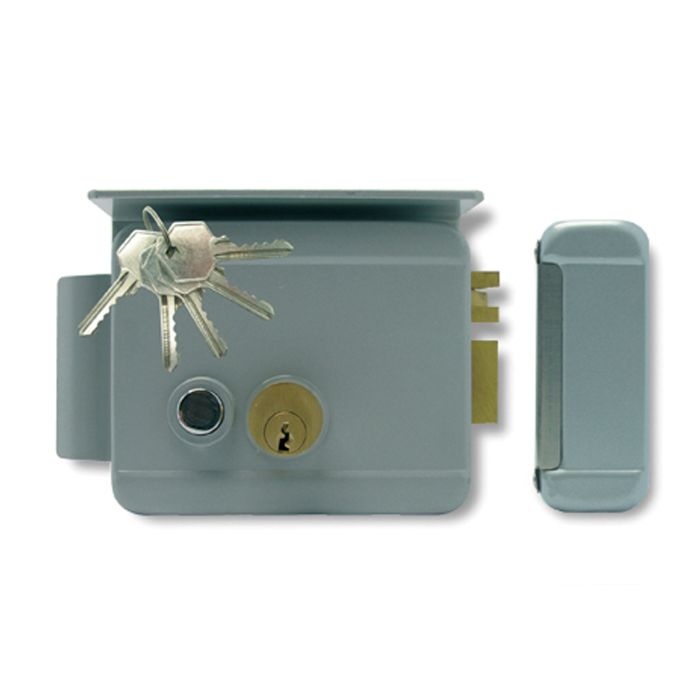

CONTENU DU KIT
- 1 serrure avec visière incluse
- 1 gâche fixe
- 5 clés
- visserie d'installation
- 1 gabarit de pose
- 1 support de fixation
Dimensions de la serrure électrique Extel
- Largeur : 13 cm (15 cm avec le déport à gauche)
- Hauteur : 10, 5 cm
- Profondeur : 4 cm
- Profondeur du barillet : 4, 5 cm
