Comment faire un va et vient sans fil radio ?

Sommaire :

Comment fonctionne un va et vient sans fil ?

Le principe est simple. Il suffit d'ajouter un petit boitier derrière l'ampoule (ou derrière un interrupteur existant qui possède un fil neutre) et de connecter ce module d'éclairage par des ondes radios (ARW, Enocean,...) à l'interrupteur sans fil.

Où acheter des va et vient sans fil ? Les kits Maisonic sont là pour cela.

Parce que qu'il n'est pas toujours simple de savoir exactement ce qui est nécessaire four réaliser sois-même un va et vient sans fil, nous avons préférer vous proposer directement des kits de produits. Vous n'aurez plus qu'à choisir selon votre situation. Vous verrez c'est très simple :

Question : Souhaitez-vous que l'interrupteur ait une pile ?

Interrupteur va et vient sans fil avec pile

Installation neuve d'un interrupteur Va et Vient sans fil

SANS PILE : Comment installer, poser et brancher un interrupteur Va et Vient sans fil sans pile ?

Pour ne pas avoir de pile dans l'interrupteur, nous utilisons la technologie Enocean. Le fait d'appuyer sur l'interrupteur produit assez d'énergie pour dire au micro module d'allumer la lampe. Un micro-module c'est une boitier de taille réduite à encastré n’importe où dans le mur ou le plafond (Derrière un interrupteur filaire existant, derrière une prise de courant, dans un faux plafond, etc…).

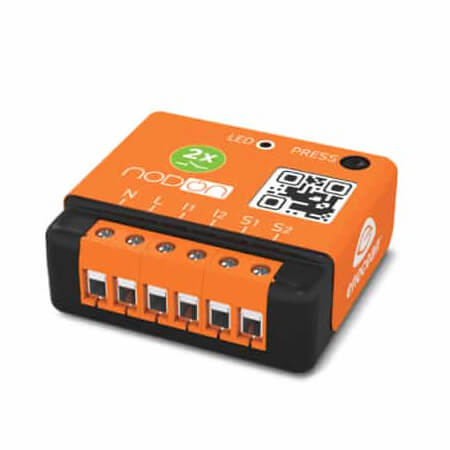

Voici à quoi ressemble le boitier dit micro-module :


  • N = entrée électrique neutre
  • L = entrée électrique Phase
  • S1 = Entrée pour l'interrupteur filaire 1 (Pas utile dans notre cas)
  • S2 = Entrée pour l'interrupteur filaire 2 (Pas utile dans notre cas)
  • O1 = Sortie 1 contrôlée par S1
  • O2 = Sortie 1 contrôlée par S1
Responsive image

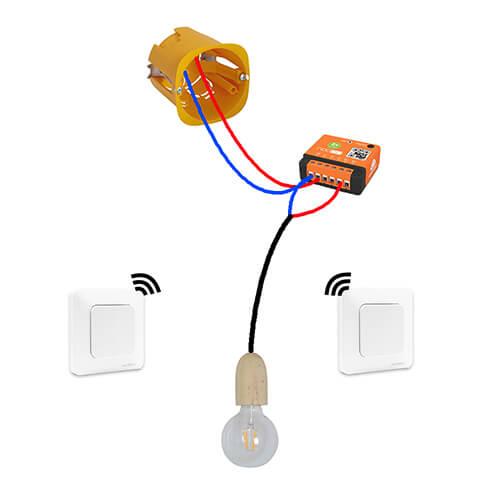

Ajoutez le micro-module dans le boitier de la lampe :

va et vient neuf sans fil

Si vous avez cette possibilité c'est le plus simple car le branchement est très facile.

  1. Branchez le Neutre de votre alimentation électrique sur le N du module
  2. Branchez la phase de votre alimentation électrique sur le L du module
  3. Branchez la phase de la lampe sur le L du module
  4. Branchez le Neutre de la lampe sur le O1 du module

Ensuite, mettrez vos interrupteurs où vous souhaitez.


AVEC PILE : Va et vient sans fil avec pile

C'est la technologie historique des va et vient. L'énergie de communication entre l'interrupteur et le micro-module qui est proche de la lampe est fournie pas la pile qui se trouve dans l'interrupteur. Facile d'accès, cette dernière se change facilement et a une grande autonomie (comme pour les télécommandes).

Transformer un interrupteur Va et Vient filaire en sans fil

Est-ce que vous avez un fil neutre (bleu) au niveau de l'interrupteur existant ?

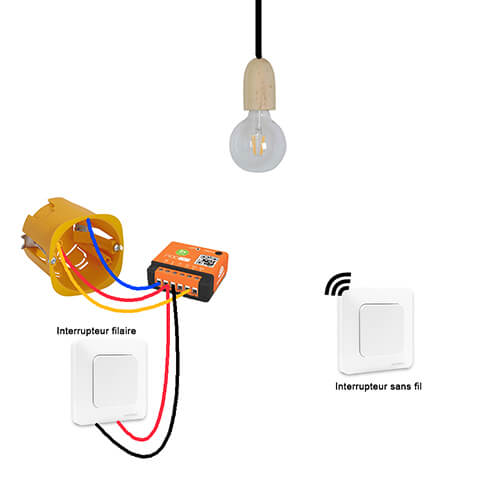

Un fil bleu arrive dans le boitier : dans ce cas mettez le micro-module dans le boitier de l'interrupteur

transformer interrupteur filaire en sans fil

C'est le cas le plus pratique car cela permet de garder l'interrupteur filaire existant tout en ajoutant des interrupteurs sans fil.

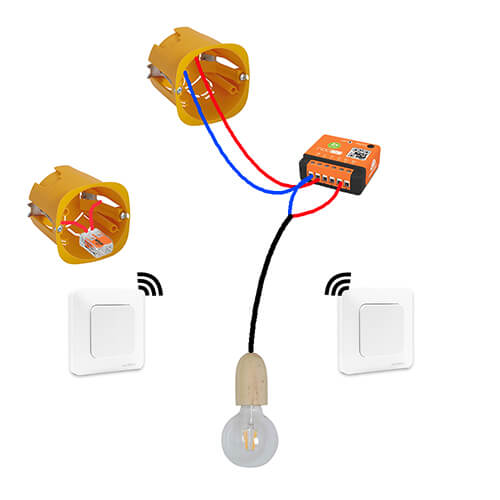

Pas de fil bleu dans le boitier : dans ce cas mettez le micro-module dans le boitier de la lampe


Dans cette configuration, il faut enlever l'interrupteur filaire et le remplacer par un interrupteur sans fil. N'oubliez pas de relier avec un wago ou un domino les fils dans le boîtier électrique de l'interrupteur filaire.

Responsive image

Maisonic réponds à vos questions :

Un va et vient sans fil est-il compatible led ?

Oui vous pouvez commander des led avec un interrupteur sans fil. Il est vrai qu'il y a une limite théorique puisque les leds ont une particularité lors de l'allumage. Ainsi on considère par sécurité qu'en général il ne faut pas dépasser les 50 W Leds par micro-module

Peux-t-on ajouter un va et vient sans fil sur une interrupteur existant ?

Oui tout à fait.

Comment réaliser un va et vient sans fils sois-même ?

Les informations des paragraphes précédent répondent à votre question. Ne soyez pas inquiets, c'est très simple et il faut juste penser à couper l'électricité quand vous ferez le montage.

Comment faire un va et vient sans fil radio ?

La notion de radio est identique à la notion de sans fil. Vous pouvez donc suivre les explications ci-dessus.

Va et vient sans fil extérieur

Oui c'est possible avec les interrupteurs avec pile car il existe des micro-module encastrés dans des boîtiers extérieurs étanches.
