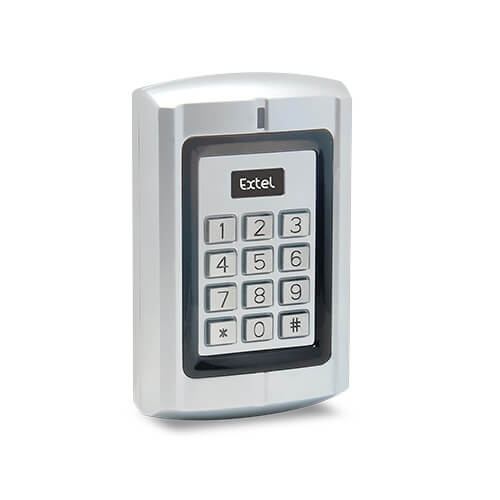

Digicode universel filaire Extel KLAVY 3 avec clavier rétro-éclairé pour serrure électrique et motorisation de portail toutes marques - Extel

137 questions

Ce digicode à fil est un système de sécurité fiable qui vous permettra de contrôler le verrouillage de plusieurs types de serrures électriques et de portes, d’un immeuble ou d’une maison. Compatible avec l’immense majorité des mécanismes de fermeture, il constitue un très bon rapport qualité / prix.

  • Facile à installer
  • Clavier rétro-éclairé avec LEDs lumineuses + signal sonore pour une utilisation de jour comme de nuit
  • Transformateur inclus
  • Protection contre les intempéries
  • Temporisation du contact

Contenu : 1 digicode + 1 visière + transformateur 12V

+ d'informations
35 €90 67 €90

Selectionner le modèle

Référence : 109115 Soyez rassurés les produits reconditionnés fonctionnent parfaitement bien.
Même garantie que le produit neuf :
Le packaging est abîmé. Le produit est complet et l’emballage n’a pas été ouvert. Garantie 2 ans sous respect de la loi (voir CGV)
Le packaging a été ouvert mais le produit est complet. Il a été contrôlé et testé par le Service Après-Vente de Maisonic
NeedHelp installateur chez vous en moins de 24h
Payez en 4x sans frais avec Paypal En savoir plus
Livraison(s) possible(s)
  • Livraison en point relais en 3-5 jours : 2.90€
  • Livraison à domicile sur RDV en 2-3 jours : 4.90€
En stock
Payez en 4x sans frais avec Paypal En savoir plus
Livraison(s) possible(s)
  • Livraison en point relais en 3-5 jours : 2.90€
  • Livraison à domicile sur RDV en 2-3 jours : 4.90€
En stock

Description

Ce digicode à fil est un système de sécurité fiable qui vous permettra de contrôler le verrouillage de plusieurs types de serrures électriques et de portes, d’un immeuble ou d’une maison. Compatible avec l’immense majorité des mécanismes de fermeture, il constitue un très bon rapport qualité / prix.

  • Facile à installer
  • Clavier rétro-éclairé avec LEDs lumineuses + signal sonore pour une utilisation de jour comme de nuit
  • Transformateur inclus
  • Protection contre les intempéries
  • Temporisation du contact

Contenu : 1 digicode + 1 visière + transformateur 12V

Klavy 3 est compatible avec de nombreuses serrures

Klavy 3 d'Extel est d'une grande souplesse, puisqu'il est compatible avec une majorité des systèmes de fermeture présents sur le marché, quel que soit le type de fermeture (porte, serrure...). Ce clavier fonctionne pour une maison individuelle ou pour un immeuble.

Une solution simple à mettre en place

Ce clavier est facile à mettre en place : posez-le en saillie à l'endroit de votre choix. La visière étant attachée au clavier, pas besoin de vis supplémentaire. Grâce au transformateur fourni, pas de souci d'alimentation électrique.



La mise en route est rapide et facile

Lors de la mise en route du clavier, le paramétrage est facile, rapidement effectué :

  • Vous programmez le code d'accès à l'avant du clavier ;
  • Vous pourrez aussi choisir le code et la temporisation par contact.





Klavy 3 est adapté à un usage extérieur

Klavy 3 est adapté à un usage extérieur :

  • Le clavier est rétro-éclairé pour une utilisation nocturne facilitée ;
  • La finition est en aluminium, les touches en inox : résistance acquise ;
  • Le clavier est certifié IP44, soit Indice de Protection 4 contre la poussière et 4 contre la pluie.

Découvrez le contenu du kit

CONTENU DU KIT :

  • Clavier en métal
  • Visière de protection attachée au clavier
  • Transformateur 12V

Maisonic réponds à vos questions ?

Est-il possible de l'installer dans le tableau électrique sur rail DIN ?

En effet, il est possible de connecter votre transformateur sur un rail DIN

Peut-on installer le transformateur 12V (fourni) dans le tableau électrique sur rail DIN ?

Oui, cette configuration est possible.

Qu'est-ce que le code maître mentionné sur la notice d'utilisation ?

Le code maître est celui qui permet d'entrer en programmation. Il est fortement recommandé d'avoir un code d'accès (celui que vous tapez pour entrer) différent.

Quelle est la durée minimum de la temporisation ?

 Une seconde. Cela ressemble à une impulsion classique pour ouvrir par exemple une gâche électrique classique.

Quelle est la compatibilité de Klavy 3 avec les autres marques ?

 Klavy 3 peut commander un automatisme de portail - toutes marques confondues - actionné par un contact sec sur sa carte électronique.

Le digicode peut-il ouvrir une porte de garage/un portail motorisé ET une gâche électrique de portillon ?

 Oui, vous pourrez ouvrir une motorisation de portail/de garage ET une gâche électrique.

Peut-on ajouter un bouton poussoir en plus sur le clavier à code Klavy 3 pour ouvrir la gâche électrique du portillon depuis l'intérieur ?

 Oui. Branchez ce bouton poussoir directement sur le clavier, aux bornes SW et GND.

Doit-on obligatoirement utiliser le transformateur fourni ?

 Oui.

Qu'est-ce que le code relais ?

 C'est le code d'ouverture du portail que vous devrez personnaliser (c'est 12345678 par défaut).

Quel est le délai pour ouvrir la porte après avoir saisi le code, et avant refermeture ?

 Vous pouvez choisir votre temporisation entre 1 et 99 secondes. Par défaut, le délai est de 5 secondes.

Combien de codes peut-on programmer ?

 Vous pourrez programmer un seul code relais et le modifier par la suite à votre convenance.

Comment procéder si on a déjà une platine de rue avec un interphone pour ouvrir la gâche ?

 Branchez Klavy 3 sur la gâche en transformant la sortie 12V de l'interphone en contact sec à brancher sur le clavier.

Si j'installe ce clavier à code, pourrai-je toujours utiliser ma télécommande ?

 Oui, la télécommande fonctionnera toujours.

Un clavier à code pour renforcer la sécurité de son habitation

Le clavier Klavy 3 fabriqué par la marque française Extel a été conçu pour sécuriser l’accès de tous types de bâtiments. Ce digicode filaire extérieur complétera tout système d’entrée (interphone audio ou vidéo) pour contrôler le verrouillage et déverrouillage d’une porte, d’un portail ou d’une gâche électrique. Sa conception robuste en fait un produit adapté à la sécurisation des sites tant résidentiels qu’industriels. Il a été construit à partir d’un mélange d’aluminium et d’inox, qui le protège efficacement contre le vandalisme. Sa petite visière intégrer préserve également le revêtement des touches contre la pluie.

Installation et programmation du digicode KLAVY 3

Nul besoin de faire appel à un électricien, ce modèle s’installe très facilement ! De simples consignes de sécurité sont cependant à respecter. Avant tout, il faut bien sûr penser à couper l’électricité. Le transformateur doit être fixé en utilisant les deux trous de fixation prévus à cet effet et monté en saillie (sur un support non métallique) ou sur le rail DIN d’un tableau modulaire. Il est ensuite impératif de remonter les cache-corniers et de s’assurer que le raccordement se fait sur une installation électrique conforme aux normes en vigueur. La programmation s’effectue ensuite directement en utilisant les touches du clavier, en suivant un code figurant sur la notice de montage. Une fonction « remise à zéro » vous permet de changer régulièrement votre code, ce qui est vivement recommandé. Le schéma complet de câblage est bien sûr intégré dans le mode d’emploi fourni dans votre kit d’installation.

NB : il est important de rendre le dispositif accessible à tout le monde. Il faut donc positionner le boitier suffisamment bas pour qu’une personne en fauteuil ou de petite taille puisse taper le code facilement.

Les avantages du digicode Extel KLAVY 3

Ce digicode sobre et discret se fondra parfaitement sur tous les types de façades. Il permet de personnaliser la temporisation, ce qui signifie que vous pouvez maintenir le déverrouillage durant le temps que vous souhaitez. Bien sûr, il est recommandé de ne pas le laisser plus de quelques secondes afin de conserver toute son utilité. Le clavier Extel KLAVY 3 est également doté d’un rétro-éclairage, de LEDs de signalisation et d’un signal sonore, particulièrement appréciables la nuit. Avec sa longue durée de vie et sa garantie de 2 ans, il vous offrira des années de tranquillité d’esprit.

Comment brancher un digicode filaire ?

Votre code d’accès peut être comparé à vos mots de passe sur Internet. Pour être réellement efficace, il doit être complexe. Il faut donc éviter les codes du type 0000,1234 ou pire, le code d’usine. L’idéal est bien sûr d’y ajouter un caractère spécial. Le code 575# affiche par exemple un haut niveau de sécurité ! Comme pour vos codes de carte bleue, il faut également veiller à le composer discrètement, ce que peu de gens pensent à faire. Et ça, les cambrioleurs le savent très bien ! C’est aussi pour cette raison que l’on conseille de le changer régulièrement. Enfin, la diffusion du code doit être strictement limitée. On oublie donc le code donné au livreur de pizzas !

Schéma de câblage Platine de rue + digicode Klavy 3 + serrure électrique :

Schéma de câblage Platine de rue + digicode Klavy 3 + serrure électrique + avec commande automatisme de portail (toutes marques) :

Schéma de câblage Platine de rue + digicode Klavy 3 + motorisation de portail (toutes marques) :

Serrure électrique avec digicode porte d'entrée : Schéma de câblage Platine de rue + digicode Klavy 3 + serrure électrique 12 Volts + Bouton poussoir :

Schéma de branchement d'un digicode Extel avec un bouton poussoir

Schéma de câblage Platine de rue + digicode Klavy 3 + motorisation de portail (toutes marques) + Bouton poussoir :

Chéma de branchement d'un bouton poussoir avec un moteur de portail

Caractéristiques du digicode :

  • Finition en aluminium et en inox pour les touches
  • Choix du code et temporisation du contact
  • Alimentation : 12V~ (transformateur fourni)
  • Couleur : Gris métal
  • Dimensions : 120(h.) x 97(l.) x 29(p.) mm
  • Facile d'installation
  • Programmation du code d'accès par la face avant du clavier
  • Clavier rétro éclairé pour faciliter son utilisation de nuit
  • Signal sonore
  • Visière incluse
  • Transformateur inclus



Un bon complément au digicode est donc la  serrure électrique avec passage de serrure, comme le modèle Extel Weca 90.

Extel s'impose comme le leader de la visiophonie et des accès à domicile depuis plusieurs décennies. Le clavier à code filaire Klavy 3 ne déroge pas à la règle.

Un accessoire Extel facile à installer

Klavy 3 d'Extel offre une grande compatibilité avec les dispositifs de fermeture présents sur le marché. Ce clavier est compatible avec de nombreux équipements de verrouillage de portes ou de serrures, et ce, peu importe que vous habitiez en maison individuelle ou en immeuble.

Pour fixer votre clavier, c'est simple. Vous le vissez en saillie à l'endroit de votre choix. La visière de protection étant rattachée au clavier, vous n'avez pas besoin de vis supplémentaire. En plus, grâce au transformateur (fourni dans le kit), vous n'avez pas de souci d'alimentation électrique.

Pour paramétrer votre nouveau clavier lors du démarrage, c'est rapide et facile :

  • Le code d'accès se programme à l'avant du clavier.
  • Vous pourrez choisir à votre convenance le code et la temporisation du contact.

Un clavier adéquat pour un usage extérieur

Extel a conçu un produit adapté à une installation dehors, avec des conditions climatiques variées selon les saisons. Ainsi :

  • Le clavier est rétro-éclairé : il est donc facile d'utilisation la nuit ;
  • Le clavier toujours, est certifié IP44, soit Indice de Protection 4 contre la poussière et 4 contre la pluie, quelles que soient les conditions climatiques de votre région de résidence. La visière de protection renforce cette solidité ;
  • La résistance est assurée : le clavier est en aluminium, les touches sont en inox.

Cependant, veillez à bien protéger les connexions électriques et ne placez pas le clavier sur la façade vent dominant.



CONTENU DU KIT :

  • Clavier en métal
  • Visière de protection attachée au clavier
  • Transformateur 12V







Caractéristiques techniques Digicode universel filaire Extel KLAVY 3 avec clavier rétro-éclairé pour serrure électrique et motorisation de portail toutes marques

Type de produit
Accessoire pour motorisation
Accessoires pour motorisation
Digicode / commande à clé
Que voulez-vous ouvrir ?
Portail
Portillon (serrure ou gâche électrique)
Porte de garage
Compatible avec
Motorisation Extel (toutes)
Motorisations Portail ou Garage ayant un contact sec (100% compatible)
Motorisation Avidsen (toutes)
Motorisation Thomson (toutes)
Motorisation Astrell (toutes)
Motorisation Blyss (toutes)
Quelle liaison entre le digicode et la serrure/gâche ?
Avec fil
Quelle liaison entre le digicode et la motorisation ?
Avec fil
Utilisation
En intérieur ou extérieur
Type d'installation
En applique (à fixer sur un support)
Marque
Extel
Garantie (produit neuf)
2 ans
Facilité d’installation
Facile
Référence
109115
EAN
3345111091156

Notices Digicode universel filaire Extel KLAVY 3 avec clavier rétro-éclairé pour serrure électrique et motorisation de portail toutes marques

Fiche produit 109115 Notice 109115
Extel

Extel smart Experience : gérez vos accès de façon plus intuitive

Marque française, Extel est aujourd’hui le leader sur le marché de la visiophonie. Forte de ses 45 années d’expérience, Extel a été pionnière et experte sur le marché de l’interphone et a su élargir sa gamme de produits. En perpétuelle création et lancement de nouveaux produits, Extel reste à la pointe de la technologie.

Maisonic a sélectionné pour vous les meilleurs produits Extel (reconnu au niveau international) en terme sécurité d’habitation. Notre catalogue englobe un large panel de visiophones avec ou sans fil, caméras de vidéosurveillance aux fonctions variées (caméras digitales avec ou sans fil, caméras factices avec voyants lumineux, etc), des interphones vidéo multi-habitations et bien d’autres produits. Maisonic vous propose aussi des motorisations de portails à battants et coulissants d’excellente qualité de la marque Extel.

Questions et réponses Digicode universel filaire Extel KLAVY 3 avec clavier rétro-éclairé pour serrure électrique et motorisation de portail toutes marques

J'ai un visiophone Extel Mika . en adjontion j'ai installé 1 bouton poussoir (caché) extérieur pour ouvrir la serrure de la rue avec 1 adaptateur WE 8111 bis (extel) acheté chez vous. QUESTION est-il possible d'installer 1 digicode KLAVY 3 ref 109115 en conservant mon bouton et pourrai-je toujours ouvrir ma serrure avec mon moniteur ??? EN vous remerciant jean.T

Bonjour,

Il vous sera possible d'ajouter un clavier Klavy3 sur cette installation. Ce clavier dispose d'une entrée de commande filaire par contact sec. Vous pourrez directement brancher le bouton poussoir sur cette entrée, ainsi que le module WE8111. Pour plus de précisions, vous pouvez formuler votre demande à service-technique@maisonic.com






Bonjour, J’ai une motorisation portail NICE wingokit 4024 , ce clavier est-il compatible ? Cordialement Gilbert.C

Bonjour,

Si votre motorisation dispose d'une entrée contact sec alors le clavier sera compatible.


Bonjour, je dispose d'un portail avec une motorisation Moovo (XW532KM). Est-ce que le digicode Klavy 3 est compatible ? Merci d'avance et bonne journée. Roger.O

Bonjour,



Si votre carte électronique dispose d'un contact sec, oui il sera fonctionnel.


J ai changé mon portail ainsi que le moteur du portail mais toute l installation est d'origine. Je n arrive plus à me servir du digicode et je ne sais réinitialiser. Pouvez vous m indiquer comment faire. Merci d'avance. Cordialement Annie.P

Bonjour,

Vous pouvez retrouver toutes les informations de fonctionnement de l'appareil dans la notice du produit: https://www.maisonic.com/cache/documents/product/109115-notice.pdf


Bonjour. J’ai acheté un clavier code ext3l klavy 3 , auriez vous un plan de fixation du clavier au pilier , je comprends pas la fixation. Cordialement Laurent.G

Bonjour,

Les questions d'ordre technique doivent être formulées par mail à l'adresse suivante : service_technique_lmnfr@maisonic.com ou bien par téléphone au 02 47 34 08 80 avec votre numéro de commande.

Cordialement,


Produit acheter le 11 04 2023, fonctionnait sans pb et très satisfait, depuis 2 jours après avoir fait le code et validé, une série de bip retentie !!!! Comment y remédier ? Merci Claude.P

Bonjour,

Nous vous invitons à procéder à un reset du clavier (indiqué dans la notice) puis de refaire la procédure du code relai.

Cordialement,


Bonjour , peut-on brancher 2 digicodes Klavy 3 sur une motorisation portail somfy exvalia star ? Olivier.R

Bonjour,

Le clavier disposant d'une sortie contact sec vous pouvez brancher les deux sur la même entrée contact sec.


Avez vous une vidéo ou tutoriel qui montre toute une installation, car je ne comprends pas la notice Florian.C

Bonjour,

Nous n'avons pas d'autres documents que la notice. Si vous avez besoin d'une aide détaillée, vous pouvez formuler votre demande à service-technique@maisonic.com


Bonjour, Clavier compatible avec électro-aimant (ventouse porte) ? HAFID.A

Bonjour,

Le clavier à code dispose d'une sortie NC donc compatible avec les appareils nécessitant une alimentation permanente.


bonjour le clavier est il compatible avec le Visiophone filaire connecté smartphone - WelcomeEye Connect 2 +le module 580765? merci ALAIN.G

Bonjour,

Oui ce clavier sera compatible avec votre installation en y rajoutant bien le module 580765


Le retro- éclairage c est en permanence ou ça débute uniquement lorsque on appui sur une touche avec tempo? Alain.M

Bonjour,

Le retro éclairage tout le temps actif.


Bonjour Puis je installer 2 boîtiers Klavy 3 sur le même portail ? A combien de distance puis-je installer le boîtier en filaire ? Cordialement Olivier.R

Bonjour,

Oui, deux klavy 3 peuvent être installés en parralle sur la même motorisation de portail. Veuillez ne pas depasser 20 m de distances


Bonjour. Es ce que je peux choisir un code pour ouvrir mon portail et un code différents pour ouvrir mon portillon. Cordialement Nicolas.P

Bonjour,

Le clavier n'est équipé que d'un relais de commande. En l'occurrence vous ne pourrez avoir qu'un code d'accès.


Comment ouvre t’on le boiter pour faire les branchements ? Christophe.F

Bonjour,

Il vous faut tout d'abord retirer le support de fixation via les 4 vis au dos du clavier, puis retirer les 2 vis sur la partie inférieure.


bonjour je doit remplacer un digicode bft filere quel appareil je doit prendre merci franck.D

Bonjour,

Si vous aviez un digicode filaire et que vous deviez le remplacer, nous vous conseillons le Klavy 3 sous la référence 109115.

Cordialement,


en cas de panne d'électricité, y a t il des piles jean-paul.L

Bonjour,

Ce produit s'alimente uniquement sur transformateur 12V.


le digicode extel Klavy 3 est fourni ave une alimentation de 12 v courant alternatif. Est-il possible de l'alimenter en 12 V courant continu ? Merci de votre réponse. Alain.F

Bonjour,

Oui, le KLAVY 3 accepte egalement une alimentation continue.




Bonjour, le digicode Extel KLAVY 3 est-il compatible avec le visiophone extel wave 2 sans fil, connecté, pour un branchement en parallèle (fermeture du relais) du déclenchement de la gâche électrique d'ouverture du portillon ? cordialement. Alain.F

Bonjour,

Oui, le KLAVY 3 dispose d'une entrée de type contact sec. Il suffira de connecter la sortie portail du WAVE 2 sur les bornes SW et GND du KLAVY 3.


que signifie les symbole C,nc,no,sw cnd et B+ svt merci MARC.R

Bonjour,

Nous vous invitons à vous rapprocher de la notice : https://www.maisonic.com/cache/documents/product/noticeklavy3_v2-8889.pdf

Les symboles sont inscrit sur le clavier.


Mon digicode 1322 extel est très détérioré ,avez vous quelque chose de de compatible sans devoir toute la centrale Phil.L

Bonjour,

Nous n'avons pas de pièces concernant cette référence.


Bonjour, souhaitant installer ce clavier chez moi en complément du Kit Visiophone Extel Code Connect Extel, j'ai contacter un ami électricien pour l'installation ,et celui ci me demande si au niveau du Digicode filaire KLAVY 3 les câbles était déjà souder directement dessus et la longueur ou alors simplement a nous de les raccorder dessus directement ? Eric.V

Bonjour,

Les fils sur le clavier à code sont déjà précâblés, vous avez juste à venir vous raccorder directement sur le câblage existant.

Cordialement,


Bonjour, habitant la campagne Tourangelle je souhaite savoir si ce modèle est compatible avec un kit motorisation 114174AM Arnaud.V

Bonjour,

Le clavier à code sous la référence 109115 est bien compatible avec le kit de motorisation Teha Connect sous la référence 114174AM,

Vous devrez brancher le clavier sur le contact sec de la carte électronique de la motorisation.

Cordialement,


Bonjour, en installant ce digicode sur un portail à battant Avidsen Styrka 400 est-il possible de programmer 1 code pour l'ouverture piéton (un ouvrant) et 1 autre code pour l'ouverture voiture (2 ouvrants)? Si oui comment faut-il procéder? Pouvez-vous également me donner les références d'un bouton poussoir compatible avec le portail sus nommé et ce digicode ? Cordialement. SÉBASTIEN.B

Bonjour,

Ce clavier à codes ne dispose que d'un seul relais. Il ne pourra donner qu'un type d'ordre qui dépendra de l'entrée de commande de la carte sur laquelle vous brancherez ce clavier.


Ma question je voudrais commander un clavier digicode je peux l'installer avec moteur extel cara coulissant si c'est Oui le schéma de cablage merci Boubaker.B

Bonjour,

la référence 109115 dispose d'une notice d'utilisation vous permettant de savoir quelles bornes utilisée sur le clavier. Pour le raccordement à la motorisation, nous vous invitons à vous repportez à la notice d'utilisation de votre automatisme.


bonjour, j'ai un moteur came BX est-ce que je doit acheter aussi la carte R800 pour installer un digicode fillaire klavy 3 Gilles.B

Bonjour,

Le clavier à code dispose d'une sortie contact sec, si votre motorisation dispose d'une entrée contact sec alors votre motorisation sera compatible.


Bonjour, dans le cas d'un branchement de ce clavier pour commander une gache électrique avec un visiophone EXTEL Connect qui commande portail + gache électrique, faut-il nécessairement un relais/adaptateur WECA 8111 bis ou peut-on s'en passer ? Merci. Jérémy.C

Bonjour,

Oui, dans votre cas de figure, le relais sera indispensable


Bonjour est il possible de programmer plusieurs codes ? Cyril.D

Bonjour,

Le digicode Klavy 3 ne permet la programmation que d'un seul code relais.


Bonsoir, je souhaiterais savoir comment faire le branchement car j’ai besoin d’un contact sec , c’est juste pour remplacer un contact à clef merci Olivier.A

Bonjour,

Il faut brancher votre appareil à commander sur NO et C du clavier.


Bonjour je veux changer la temporisation du portail et je ne comprends pas bien votre schéma. Pouvez vous m'indiquer comment procéder. Merci DANIEL.B

Bonjour,

Il faut rentrer dans les réglages du clavier en faisant le code maitre + *

Tapez ensuite 52 + *

Tapez un nombre entre 01 et 99 pour définir le temps de fermeture du relais et appuyez sur * pour valider.


Bonjour Merci de me renseigner si votre clavier est compatible avec une motorisation Atlas 2 de chez Adyx. Modèle 2006. Cordialement MB Maurice.B

Bonjour,

Il s'agit d'un clavier à code filaire, si votre appareil est équipé d'une entrée contact sec, vous pourrez alors le brancher


bonjour, il y a quelques années j'ai acheté une motorisation Bora de la marque EXTEL, sur la carte ,il y a un secondaire 12,24v . Est-il possible de se servir de cette sortie en 12v pour alimenter le digicode? Merci d'avance Cordialement fabien fabien.C

Bonjour,

Non, la sortie 12V du BORA permet juste d'alimenter un jeu de photocellule. Un clavier à code sera plus énergivore.


Bonjour, je voudrais ouvrir un portail et une gâche y a t'il 2 relais sur le digicode ? Car je ne comprend pas votre schéma n°2 , la sortie 5/6 pilote la gâche depuis le contact sec du module WE8111bis , mais aucune connexion ne relis le portail il n'est commander que par la platine de rue . Merci Joel.P

Bonjour,

Le clavier permet d'ouvrir une gâche et un contact sec sans problème.


Pourriez vous me dire comment je vais devoir raccorder le digicode klavy 3 à la platine de rue de mon visiophone extel ref 720309 ? Bernard.G

Bonjour,

Voici le schéma pour une gache électrique:





Voici le schéma pour une motorisation portail:


Bonjour J'ai installé un visiophone EXTEL ref: 720309 avec lequel je commande la gâche électrique de mon portillon me serait il possible d'y ajouter un digicode filaire KLAVY 3 Cordialement Bernard.G

Bonjour,
Vous pourrez également piloter votre gâche avec le clavier à code du Klavy 3


Bonjour j'ai actuellement un portillon avec Gâche électrique commandée par un bouton poussoir situé à l'intérieur de la maison. Est il possible de poser un digicode en plus de la sonnette et qui commande aussi (en plus du bouton intérieur) l'ouverture du portillon ? SVP François.R

Bonjour,

Le modèle référence 109115, est tout à fait compatible avec cette configuration d'installation.


comment procéder si on a déjà une platine de rue avec un interphone (ACET) pour ouvrir la gâche ? mustapha.L

Bonjour,

Si votre portier dispose d'une sortie contact sec (pour motorisation de portail) vous pouvez la brancher sur l'entrée SW GND du clavier. Sur réception de l'ordre via cette entrée, le clavier fera son déclenchement de relais.

Sinon il faudra utiliser un relais WE8111BIS ref 681111 dont vous  retrouverez le schéma de câblage sur la fiche produit.


Erreur suite à mon précédent mail..Quand je branche les files de mon bouton poussoir exactement comme indiqué sur le schéma (1 Fil sur SW et l’autre sur GND) Le Digi code fait des bip en continu et il me semble que la LED verte est allumée.. et impossibilité de manœuvrer mon portail du bouton poussoir ou du Digi code.. Merci pour votre réponse cordialement William.S

Bonjour,

Au vu du comportement de votre digiciode, il semblerait que votre bouton poussoir soit en contact normalement fermé. C'est à dire que le contact s'effetue en permanence. Veuillez remplacer votre bouton par un contact NO


Bonjour, ayant l'intention d'acheter un visiophone FILAIRE EXTEL CONNECTE 720308 ou le nouveau 720324 pour mon PORTILLON avec ouverture de gâche . je souhaite y associer le clavier à code intégré du visiophone 720309 ne fonctionnerai t'il pas ? ( choix a la commande) ( pour ouverture de rue, enfants en bas âge sans smartphone ) sinon digicode filaire EXTEL KLAVY 3 compatibilité, SHEMA, afin que je préinstalle le circuit électrique , Cordialement xavier.S

Bonjour,

Nous sommes navrés, mais la platine de rue du modèle Extel Code ne sera pas compatible avec votre Extel Connect.

Le clavier à code devra être branché sur l'organe à piloter et non le visiophone.


Bonjour j ai branché mon digicode il et allumer et je l ai branché a mon moteur qui et un hello c de chez extel mais je n arrive pas a faire ouvrir le portail avec le clavier pouvez vous m envoyer un schéma plus déttallié pour le branchement car je pense que les fils pour le monteur je les ai pas mis au bonne androit comme il faut cordialement mr rival thierry THIERRY.R

Bonjour,
Vous trouverez ci-joint le schéma de câblage de l'entrée contact sec sur motorisation


Bonjour, il est mentionné que le digicode Extel KLAVY 3 est livré avec un transformateur 12V. Est il possible de l'installer dans le tableau électrique sur rail DIN ? Merci. CDLT LAURENT.L

Bonjour,

Il vous sera en effet possible de connecter votre transformateur sur un rail DIN


Bonjour, est ce que je peux utiliser l'alimentation du klavy 3 (fournie avec?) pour remplacer celle existante d'un autre digicode qui semble HS? C'est pour l'ouverture d'un portail Eric.M

Bonjour,

S'il s'agit du même modèle ( KLAVY 3 )  , pas de souci .

Cordialement


bonjour j'ai acheté un klavy 3 pour actionner une gâche electrique, je n'ai pas pas compris la façon d'ouvrir ce boitier, que faut il faire dans le trou central (tourner, enfoncer, appuyer ? merci pour votre reponse fernand.A

Bonjour, voici une aide http://extelmarket.com/images/chatbot/EXTEL/Claviers/instklavy.png

Cordialement


je ne comprend pas très bien le langage de notice de mise en service klavy3 ex( qu est ce code maître par défaut 4 a 8 chiffres par défaut 8 x le chiffre 1 = VALIDER ETOILE .De plus comment ne pas avoir une temporisation mais simplement une impulsion pour ouvrir la gâché Electrique . FERNAND.C

Bonjour, le code maitre est le code qui vous permet d'entrer en programmation. Le code d'accès est celui que vous tapez pour entrer (il est important qu'ils soient différent). La durée mini de la temporisation est de 1 seconde, que vous pouvez configurer lors de la programmation.

Cordialement


Bonjour, est-ce que le clavier est compatible avec le moteur Somfy EVOLIA SERRA.A

Bonjour, généralement tous les automatismes de portail de toutes marques sont commandés par un contact sec. Klavy pourra donc commander votre automatisme


Est-ce que le digicode peut ouvrir un portail de garage et AUSSI une porte? Antonio.G

Bonjour,

Il est en effet possible d'ouvrir une motorisation de portail ou garage et une gâche électrique


BJR le digicode KLAVY est il compatible avec mécanisme de marque MHOUSE WG2 ? MERCI ROGER.B

Bonjour,


Ce digicode sera compatible avec n'importe quelle motorisation disposant d'une entrée de commande contact sec sur sa carte électronique


Bonjour. Puis-je installer un bouton poussoir en parallèle sur le digicode Klavi 3 afin d'ouvrir la gâche électrique du portillon depuis l'intérieur ? Merci

Bonjour,



Il est possible de brancher un bouton poussoir sur le clavier directement (bornes SW et GND)


est ce que ce clavier doit etre installer avec le transfo fournit avec 12v alternatif !!?? et est ce que ce transfo peut servir pour les moteurs et pour une gache electrique ??

Bonjour,

Il est nécessaire que le clavier à code soit alimenté par le transformateur fourni.


Clavier Extel KLAVY3 Le code maître permet-il d'accéder seulement à la programmation ? Le code d'ouverture du portail est-il bien le code relais ?

Bonjour,

 par défaut )Le code maître sert uniquement à initier une programmation et en effet le code relais est le code d'ouverture du portail (12345678 par défaut )




Bonjour, j'ai choisi un Klavy 3 pour son fonctionnement filaire. Je souhaite le connecter sur une motorisation de portail Somfi Evolvia 400. Sur la notice la connexion pour actionner l'ouverture du portail (bornes 5 et 6 sur la carte électronique du moteur) est reliée au portier Somfi sur les bornes "COM et NO". S'agit-il d'un contact sec ? et puis-je connecter les bornes C et NO du clavier Extel aux même bornes sans risquer de griller la carte électronique du moteur (est-ce aussi un contact sec ?), Merci de votre réponse

Bonjour,

Le clavier à code délivre une sortie contact sec, nous vous invitons à vérifier que votre motorisation de portail permet d'accueillir une entrée contact sec.


Bonjour, je possède actuellement un interphone vidéo couleur de la marque Golmar actuellement j'ai un bouton poussoir à côté du portillon sur mur intérieur serait il possible d'adapter ce digicode à la place en sachant que le bouton poussoir est alimenté par un câble qui comportent au moins 7 fils mais seulement deux sont utilisés pour alimenter le bouton poussoir, Bien entendu si je peux adapter ce digicode je ferai sortir le câble sur le mur extérieur. Merci pour votre réponse

Bonjour, ce digicode peut être déverrouillé par un bouton poussoir branché en direct sur le clavier à codes.


j ai une motorisation portail faac et le digicode faac 404026 a la façade usée , peut on le remplacer par klavy 3 ?

Bonjour, vous pouvez installer ce digicode filaire si votre motorisation FAAC dispose d'une entrée contact sec de commande.


bonjour, je voudrais savoir quel est le délais après avoir saisie le code pour ouvrir la porte avant que le contact ce referme?
Bonjour, vous pouvez modifier le délai allant de 1 seconde à 99 secondes (par défaut 5 secondes)
bonjour combien de code est il possible de programmer simultanément merci
Bonjour, ce clavier à codes dispose d'un seul relai. Vous pouvez donc créer un seul code. Vous pouvez le modifier par la suite.
Bonjour Avez vous un boitier compatible avec le boitier BCX 30 monté comme un va et vient avec un autre BCX 30 Il s'agit d'une alarme filaire Merci pour votre réponse Cordialement
Bonjour, nous ne commercialisons pas de boitier BCX 30.
Bonjour, Ce digicode est-il compatible avec une motorisation Nice robus 400 ? Cordialement.
Bonjour, si votre motorisation dispose d'une entrée contact sec, alors ce digicode est compatible.
Serait il possible d'avoir le SCHEMA de branchement entre un visiophone EXTEL MIKA + DIGICODE KLAVY 3 + GACHE electrique EXTEL
Bonjour, les schémas de branchement sont dans les notices des produits. Si vous avez besoin de plus de renseignement, je vous invite à prendre contact au près de notre service technique : service-technique@maisonic.com en mentionnant votre numéro de commande Maisonic.
Bonjour j'ai déjà une platine de rue avec interphone qui ouvre la gâche, puis je utiliser les câbles reliant la platine à la gâche ?. Cordialement
Bonjour, il faudra brancher le clavier sur la gâche. Il faudra transformer la sortie 12V de votre interphone en contact sec pour brancher directement sur le KLAVY3.
Le digicode est il étanche .Peut on l' installer le clavier a l'extérieur
Bonjour, vous pouvez l'installer à l'extérieur en protégeant les connexions électriques. Il ne faut pas installer le clavier sur la façade vent dominant.
Bonjour. J'ai une gache à rupture de contact. Le montage du Klavy3 fait l'inverse: il active la gache quand on met le code maitre, ce qui bloque la gache. je voudrai qu'il y ai toujours du courant sur la gache et que quand on fait le code, le courant est coupé.
Bonjour, si votre gâche est a rupture, il faut que vous câblez la serrure sur NC et pas sur NO comme représenté sur nos schémas.
comment câbler le clavier NO/ NC pour commande ouverture /fermeture d'un portail motorisé par ATG2
Bonjour, il faut câbler le clavier en NO.
quel différence entre le code maitre et le code relais . faut il les deux et dans quel ordre
Bonjour, le code maitre est le code pour entrer dans la programmation du clavier. Le code relais sert pour déclencher l'ouverture d'une gâche / motorisation en fonction du câblage.
bonsoir, je souhaite monter un clavier filaire ou ouvrir et fermer un portail électrique.. Extel KLAVY 3 va t-il faire l'affaire et comment cela va fonctionner , 2 code ? UN POUR OUVRIR ET UN POUR FERMER ??? ou autre ? Merci
Bonjour, il suffit d'un seul code pour ouvrir / fermer votre motorisation avec ce clavier à codes.
Bonjour puis-je ajouter un clavier a code KLAVY3 a mon visiophone LENA 18 ed 11-2011 v1 type HD-2428 merci
Bonjour, ajouter un clavier à codes sur un visiophone n'a aucun intérêt sauf si vous souhaitez commander une gâche électrique avec le clavier à codes et le visiophone.
j'ai un souci de programmation du clavicode KLAVY3.. bien que j'ai suivi le logigramme pour la programmation de l'ouverture du portail je ne m'en sort pas ! ,j'aimerais savoir à quoi correspond le code maître et le code relais, après une correcte programmation du clavier qu'est ce qui commande l'ouverture du portail ,le code relais ? ou le code maître ??? merci de votre réponse .
Bonjour, le code maître est pour entrer dans le menu de la programmation, le code relais est pour actionner le relais, donc l'ouverture du portail.
Bonjour, Je souhaite brancher un bouton poussoir 5 fils pour commander le côté intérieur d'un portillon. Il est composé de 5 fils : 12V, GND, NC, NO, COM. Ou faut-il les brancher sur le digicode ? Merci
Bonjour, si ce digicode est déjà en place, il suffit de brancher uniquement 2 fils entre le bouton poussoir et le digicode. Pour plus de renseignement, veuillez nous contacter à l'adresse mail suivante : service-technique@maisonic.com en mentionnant votre numéro de commande.
bonjour le Clavier à codes filaire KLAVY 3 - 109115 et t' il montable avec le visiophone extel levo
Bonjour, le clavier KLAVY 3 est compatible avec le visiophone LEVO.
Bonjour,je vous ai acheté un moteur bora extel est il compatible avec ce produit merci.
Bonjour, Ce produit est compatible avec votre motorisation.
bonjour combien de codes relais peut-on programmer? j'envisage d'en avoir plusieurs pour attribuer un code à chaque groupe de personnes ensuite si je veux supprimer l'accés à un groupe particulier, je désactive ce code sans avoir à en informer les autres groupes.
Bonjour, vous pouvez programmer qu'un seule code. cordialement.
J'ai déjà changer mon code pour débloquer la gâche mais je n'arrive plus a le changer comment faire ?
Bonjour, Vous pouvez écrire un nouveau code sur l'ancien. Il faut donc entre votre code maitre + * , puis faire 51 + *, et taper le nouveau code d'ouverture + *. Le nouveau code sera paramétré.
Bonjour j'ai un visiophone extel 2 fil avec une gache actuellemet brancger et en service je souhaite y rajouter un klavy 3 puis je mettre les fils de courant sur le klavy 3 et le repiquer pour la sonnette?
Bonjour, Le branchement se fait en contact sec entre la platine de rue et le clavier, et en tension entre le clavier et la gâche électrique.
Bonjour, dans une futur proche je voudrais m'équiper d'une motorisation de portail 2 vantaux, afin que mes enfants n'ai pas de clefs ou de boitier pour ouvrir le portail je souhaiterai poser un clavier numérique filaire car je ne veux pas m'embêter avec les piles pour les claviers radio. Ma question est la suivante, est-il possible de connecter ce clavier Klav3 de extel avec une motorisation Vera de extel toujours? Merci de votre réponses bien à vous
Bonjour, Ce sera possible.
Bonjour Peux ton le brancher sur un portail coulissant Merci
Bonjour, Si votre motorisation dispose d'une entrée contact, ce clavier sera compatible.
Et il possible de remplacer le boitier advisen sans fils (defaillant) par le klavy 3 ? Merci
Bonjour, C'est possible. Toutefois il faudra prévoir des fils de connexion pour l'alimentation du clavier, et pour relier le clavier au produit à déclencher.
Bonjour peut-on brancher un digicode KLAVY 3 a un visiophone LENA 18. Merci
Bonjour, Il est possible d'installer un clavier à codes Klavy 3 avec le visiophone LENA 18.3
bonjour, je viens d'installer une motorisation faac 391 votre clavier à code est-il compatible? merci bien cordialement
Bonjour, Ce clavier sera compatible.
BONJOUR JE N'ARRIVE PAS A PROGRAMMER MON CLAVIER KLAVY 3 SUR MON PORTAIL ELECTRIQUE MALGRE LE SUIVI DE LA NOTICE ET LE CODE MAITRE ENTRE. LA NOTICE N'EST PAS DU TOUT CLAIRE. POUVEZ VOUS M'INDIQUER LA DEMARCHE A EFFECTUER POUR ENFIN¨PROGRAMMER CE CLAVIER A MON PORTAIL. BIEN CORDIALEMENT.
Bonjour, Le code maître, est le code confidentiel qui vous permet d'accéder à la modifications des réglages de votre clavier (définition d'un code d'accès, changement de la temporisation, etc..) Le code relais lui active simplement le relais. Le code maitre par défaut est 11111111 (8x1). C'est lui que vous devez composer pour accéder aux autres modifications et éventuellement modifier. 12345678* est le code relais par défaut. Donc pour changer le code maitre, vous faites 1111111 + * (valider) ensuite vous faites 56 + * Là vous êtes dans le menu "modification du code maitre" Tapez ensuite votre nouveau code maitre (minimum 4 chiffres) et valdiez par *. pour entrer dans le menu "modification du code relais" vous composez votre code maitre + * vous faites 51 + * et vous composez le code que vous voulez + * etc etc.
J'ai installé le clavier pour commander l'ouverture d'un portillon via une gâche électrique depuis un bouton poussoir, le clavier et un visiophone. J'ai branché au clavier le bouton poussoir sur les bornes GND et SW, tout fonctionne. Mais dès lors que je branche la sortie du portier vidéo en contact sec sur les mêmes bornes que ceux du bouton poussoir, en appuyant sur le bouton d'appel du portier vidéo cela déclenche automatiquement l'ouverture du portillon sans appuyer sur le bouton d'ouverture du visiophone. Pouvez-vous me conseiller. Cordialement
Bonjour, Si votre visiophone fait un contact sec suite à une pression sur le bouton d'appel ,c'est peut être qu'il rencontre un dysfonctionnement.
:ai installé le clavier avec une gâche électrique, un bouton poussoir branché sur GND et SW, tout fonctionne, mais je veux le brancher également avec un portier vidéo pour ouvrir la gâche depuis le visiophone. J'ai branché les 2 fils du portier, contact sec sur également GND ET SW. Malheureusement ça ne fonctionne pas, dès que l'on appui sur l'interphone cela déclenche l'ouverture de la gâche. Pouvez-vous me dire si cela peut fonctionner.?
Bonjour, Nous ne comprenons pas votre demande. Vous semblez décrire le bon fonctionnement de votre visiophone avec votre clavier.
Bonjour J’ai un visiophone Iron2 pilotant déjà une gâche électrique,comment puis je brancher en parallèle le KLAVY 3, s'il vous plaît? J'ai essayer de brancher les deux, indépendamment sur la gâche en suivant les notices mais la gâche est du coup alimentée en permanence!! Nota: j'ai branché le digicode sur le même transfo que le visio... Merci
Bonjour, Premièrement, vous devez brancher le clavier à codes sur son propre transformateur. Ensuite, si vous n'avez pas de motorisation de portail, vous branchez la sortie contact sec sur le clavier à codes (SW et GND), qui lui est branché à la carte
Bonjour j ai un moteur bft deimos a400 et ne sais pas sur quel bornier raccorder le digicode klavy3. Je dispose de 3 borniers dénommé "commun" "start" et "open" Merci d'avance
Bonjour, Vous pouvez brancher le clavier sur START et Commun ou OPEN et Commun. La différence entre les deux contacts semble résider dans une subtilité au niveau de la temporisation du contact sec, qui ne vous concerne pas avec ce clavier.
bonjour, je possede un portail coulissant automatique avec un moteur DITEC, puis-je côté rue mettre un klavy 3 pour l'ouverture mais aussi la fermeture ? je suppose que je dois mettre un adaptateur W8111. merci
Bonjour, Si votre motorisation dispose d'un contact sec et peut recevoir un contacteur à clé (par exemple), le KLAVY sera compatible. Il ne sera pas nécessaire de brancher un relais 8111 si vous branchez uniquement le clavier à codes sur votre motorisation. Le Klavy va gérer l'ouverture et la fermeture. Vous composez le code la motoriastion s'ouvre, vous refaites le code la motorisation ferme.
suite a l'achat de ce digicode il n'est pas communique dans la notice la section de cable a utiliser pour le raccordement 12 v entre transfo et digicode en sachant que j'ai environ 15m et le cable communication avec moteur coulissant Merci
Bonjour, Pour du 12V à cette distance, vous pouvez prendre n'importe quel type de câble. Le mieux serait du 0.75mm².
J'ai acheté ce clavier je l'ai installé il fonctionne avec le code usine comment faire pour supprimer le code usine et rentrer son code personnel aucune explication sur leur notice
Bonjour, Regardez sur la notice comment faire une modification de code relais (taper 51+ ...)
bonjour, je viens d'installer un klavy3, je n'arrive plus a faire mon code maitre et code relais je ne sais plus ou j'en suis .Je voudrai repartir de zéro j'ai donc fait la manipulation suivante Presser * (maintenir cette touche pendant toute la procédure , couper immédiatement l'alimentation et attendre 2 secondes.Remettre l'alimentation, après 6 bips relacher * Ensuite j'ai voulu refaire le code relais par defaut (123456789)+ valider * mais je n'ai pas eu d'ouverture de porte Le code relais avait pourtant bien fonctionné avant que je m'embrouille Comment reprendre tout depuis le début et repartir sur de bonne base. Merci, pour info le branchement est bon.
Bonjour, La procédure de remise usine est la bonne. Par contre le code relais par défaut c'est 12345678+*. Il n'y a pas de de 9 dedans.
Bonjour, Lorsque je connecte le contact NC du clavier Klavy 3 sur le bornier "open" de mon automatisme de portail (qui est celui prévu pour les contacts secs, les télécommandes ne fonctionnent plus. Si je débranche le bornier "open", cela remarche à nouveau. Comment peut-on expliquer cela ? Merci
Bonjour, Il ne faut pas brancher le contact NC mais NO sur votre motorisation de portail.
bonjour Je souhaite installe un klavy pour ouvrir un portillon et un portail coulissant.J'ai actuellement un visiophone extel.Pour installer mon digicode je dois prevoir un adaptateur W8111.Je voulais savoir une fois l'installation faite est ce que mon digicode peut ouvrir et fermer indépendamment le portillon et le portail coulissant ou bien est ce que les deux s'ouvrent ou se ferment en même temps.merci
Bonjour, Le clavier à codes ne peut ouvrir qu'un seul appareil, ou une gâche, ou une motorisation.
Je souhaitrais raccorder le digicode klavy3 avec le visiophone luka ainsi qu un bouton poussoir supplementaire? Est ce possible de les raccorder entre eux pour une communication unique merci
Bonjour, C'est possible. Vous branchez la platine de rue et le bouton poussoir sur le clavier en contact sec, et le clavier est raccordé à la partie à commander.
quelle difference entre code relais et code maitre doit on enregistrer les 2 merci
Bonjour, Le code maître, est le code confidentiel qui vous permet d'accéder à la modifications des réglages de votre clavier (définition d'un code d'accès, changement de la temporisation, etc..) Le code relais lui active simplement le relais. Le code maitre par défaut est 11111111 (8x1). C'est lui que vous devez composer pour accéder aux autres modifications et éventuellement modifier. 12345678* est le code relais par défaut. Donc pour changer le code maitre, vous faites 1111111 + * (valider) ensuite vous faites 56 + * Là vous êtes dans le menu "modification du code maitre" Tapez ensuite votre nouveau code maitre (minimum 4 chiffres) et valdiez par *. pour entrer dans le menu "modification du code relais" vous composez votre code maitre + * vous faites 51 + * et vous composez le code que vous voulez + * etc etc.
bonjour, J'ai équipé mon portillon d'un visiophone Extel Lena 11.3. Il ouvre la gâche électrique (également Extel). Je voudrais installer un clavier à code klavy 3 pour pouvoir ouvrir la gâche électrique du côté route. Malheureusement, je ne peux apporter une nouvelle alimentation jusqu’au portillon. Est-il possible de récupérer le courant directement sur des bornes du portel : bornes d'arrivée (1 et 2) par exemple. Merci
Bonjour, Ce n'est pas possible. Il faut passer par le transformateur fourni avec le clavier à codes.
bonjour, actuellement j'ai un visiophone lena11.3 installé qui ouvre un portillon . Je voudrai mettre un klavy 3.Pouvez vous me dire si ce branchement est correct pour l'ouverture de la gache electrique depuis la platine interieure et du clavier digicode: 1°/ Borne3 et 4 de la platine exterieure relie au contact sec du clavier (SW. GND) 2°/ branchement du clavier vers la gache Si ce branchement est correct est ce que je peux ouvrir le portillon depuis le moniteur intérieur ou si je suis dans la rue à l'aide du clavier digicode.
Bonjour, C'est cela. En déclenchant le contact sec sur le moniteur, cela réveillera le clavier qui actionnera son relais comme si vous aviez composé le code d'accès.
Bonjour, le clavier à codes filaire KLAVY 3 est-il compatible avec le moteur de portail coulissant "SKY MASTE F550"? merci d'avance pour votre réponse
Bonjour, Si votre motorisation dispose d'une entrée contact sec, ce clavier sera compatible avec.
Bonjour, j'ai une motorisation de portail EXTEL AT 80201 et je veux brancher un clavier KLAVY3. Sur quelle borne de l'armoire de commande de la motorisation dois-je venir brancher le clavier? Un petit schéma serait le bienvenu. Merci d'avance.
Bonjour, Le clavier est bien compatible par contre nous ne disposons pas de la notice de cette motorisation. Nous ne pourrons vous renseigner sur le bornier exact sur lequel branché le contact du clavier.
bonjour faut-il obligatoirement un bouton poussoir a coté du clavier car j'ai branché mon clavier a mon moteur de portail de marque extel sur C et NO et mon alimentation sur GNB et B+ mais celui-ci ne s'ouvre pas lorsque je rentre mon code le voyant vert s'allume
Bonjour, Il n'est pas obligatoire de brancher quelque chose en contact sec sur le clavier. Avez vous branché les fils au bon endroit sur la carte électronique?
Bonjour est ce que l'on peut relier le klavy 3 avec le transfo 12 v avec du fils téléphone Merci
Bonjour, Il est recommandé de mettre une section de câble plus importante (1mm²)
Bonjour Lorsqu'il y aune coupure de courant le klavy perd toutes les infos enregistrées (codes et temporisation)? Merci de votre réponse Bien cordialement
Bonjour, Les codes et les réglages sont sauvegardés lors d'une coupure de courant.
Bonjour Quelle est la différence entre le code relais et le code maitre. Mon clavier fonctionne mais même en suivant la procédure , je ne peux pas changer le code maitre, je reste toujours sur 12345678. Merci par avance pour votre réponse.
Bonjour, Le code maître, est le code confidentiel qui vous permet d'accéder à la modifications des réglages de votre clavier (définition d'un code d'accès, changement de la temporisation, etc..) Le code relais lui active simplement le relais. Le code maitre par défaut est 11111111 (8x1). C'est lui que vous devez composer pour accéder aux autres modifications et éventuellement modifier. 12345678* est le code relais par défaut. Donc pour changer le code maitre, vous faites 1111111 + * (valider) ensuite vous faites 56 + * Là vous êtes dans le menu "modification du code maitre" Tapez ensuite votre nouveau code maitre (minimum 4 chiffres) et valdiez par *. pour entrer dans le menu "modification du code relais" vous composez votre code maitre + * vous faites 51 + * et vous composez le code que vous voulez + * etc etc.
Bonjour existe t il le même produit en 24v car ma motorisation de portail est en 24 v et je voudrais éviter de mettre le transfo par manque de place dans mon boitier et si neanmoins je mets le transfo est il compatible Avec une motorisation 24 v ?
Bonjour, Nous n'avons pas de clavier 24V. Il faut utiliser le transformateur fourni. Le clavier est compatible avec n'importe quelle motorisation de portail qui peut être actionnée par commande filaire (bouton poussoir, sélecteur à clé, etc).
bonjour, j'ai un moteur somfy freevia 600. ce moteur sort une alim en 24V et non en 12V pour ce clavier. le transfo fait quelle taille? peut-on l'incruster dans le poteau. merci d'avance pour votre aide.
Bonjour, Le transformateur du Klavy fait 3 modules de large. Il est à monté sur rail DIN,dans un endroit étanche. Si vous savez rendre étanche votre pilier, vous pourrez le mettre dedans.
J'ai installe un visiophone 2 fils extel I touch avec une gâche electrique(Gâche électrique Extel à encastrer sans passage de serrure WECA). Actuellement la gache est alimentée par le visiophone . Je voudrai y rajouter un clavier à code KLAVY3 et un bouton poussoir. Peut on installé ce digicode sur la gache sans interférence avec le digicode Merci de votre réponse Bien cordialement,
Bonjour, Il faudra brancher la sortie contact sec de votre visiophone sur le clavier à codes ainsi que le bouton poussoir, et le clavier à codes sur la gâche.
bonjour ,j'ai beau recomposer le code le portail ne se referme pas faut il faire un branchement specifique merci
Bonjour, Non il n'y a rien à faire. Si le clavier ouvre votre motorisation, c'est qu'il envoie bien un contact sec, donc il n'y a aucune raison qu'à la recomposition du code il ne le fasse pas. Nous vous invitons à vérifier l'installation de votre motorisation.
non je ne recompose aucun autre code et mon portail ne se referme pas automatiquement il faut que je reappuie sur la telecommande
Bonjour, Donc c'est normal. Il faut recomposer le code pour que la motorisation se referme.
bonjour,mon clavier klavy3 ouvre bien mon portail mais impossible de le refermer avec est ce normal? merci
Bonjour, Est ce que vous recomposez un code pour déclencher la fermeture? Votre motorisation se referme-t-elle habituellement seule?
Bonjour, Je viens d'installer un visiophone 2 fils extell MEMO2 avec une gâche electrique. Actuelement la gache est alimentée par le visiophone sortie 5-6. Je voudrai y rajouter un clavier à code KLAVY3 et un bouton poussoir. J'ai regardé le schéma électrique du Klavy si je comprends bien je ne dois plus utiliser la sortie 5-6 mais la sortie contact sec du visiophone borne 3 et 4 (portail électrique)et brancher sur GND et SW de même pour le poussoir. Merci de votre réponse Bien cordialement,
Bonjour, En effet si vous passez par un clavier à code Klavy3, vous devrez utiliser la sortie contact sec de votre platine de rue pour aller au clavier, qui se chargera d'ouvrir la gâche. Le bouton poussoir se branche en parallèle sur l'entrée contact sec SW GND.
bonjour, que faire en cas de perte du numero de code urgent SVP
Bonjour, C'est écrit dans la notice de votre produit.
avec le digicode fillaire klavy3 extel il y a un relai sommes nous obligés de l installer pour me relier a mon moteur LKPRO800 merci
Bonjour, Le relais du clavier va faire le contact qui va déclencher la motorisation. Il faut donc impérativement passer par lui pour le branchement. Par contre il est intégré au clavier et vous n'avez pas à l'installer. Si vous faites allusion au transformateur, vous devez le brancher au clavier pour l'alimenter électriquement.
et sur quel plot brancher sur le moteur
Bonjour, Pour ça il faut vous référer à la notice de votre motorisation.
bonjour pourriez vous m indiquer comment branché mon digicode fillaire Klavy 3 extel sur mon moteur de porte de garage LKPRO800merci d avance
Bonjour, Il faut brancher un fil sur C et un fil sur NO sur le clavier. Vous branchez ces deux fils sur l'entrée contact sec de votre motorisation.
Bonjour, le clavier accepte t-il une tension continue de 17V ? Merci
Bonjour, Le clavier n'accepte que du 12V. Il faut utiliser le transformateur fourni.
Bonjour, Je viens de recevoir mon clavier Klavy3. Avec un visiophone, il doit commander une gache électrique. Le visiophone est filaire à 2 fils, il sort (via une platine ext.) du 12V pour commander la gache. Comment intercaler le digicode? Pourriez-vous me communiquer un schema de branchement? Peut-on envoyer 2 sources d'alimentations 12v différentes à la gache électrique? Si besoin je peux vous transmettre par mail le schema d'installation de mon visiophone de marque SYSTEC. Merci de votre réponse.
Bonjour, Nous vous invitons à nous faire parvenir le schéma de votre visiophone de marque SYSTEC. Il faut en effet passer par le clavier à codes pour actionner la gâche électrique.
Bonjour , Est ce que le contact de commande d ouverture fonctionne comme un bouton poussoir a impulsions pour commander l ouverture de mon portail et est ce que je peux le brancher la sortie contact en paralléle sur le contact d ouverture qui se trouve a l intérieur du garage .
Bonjour, Le contact sec du clavier est comme un bouton poussoir. Vous pouvez le brancher un sur plusieurs produits, par contre ils s'ouvriront en même temps.
Bonjour. J'ai regardé la documentation et je me pose une question. Je ne sais pas comment s'ouvre le boîtier, mais je suppose qu'un visiteur mal intentionné y arriverait assez facilement ? Pour ouvrir le portail il lui suffirait ensuite de raccorder entre elles les bornes "C" et "NO" du bornier (avec une paire de ciseaux ou une pince à épiler). Cela me paraît assez léger comme sécurité non ?
Bonjour, Dites vous que si là comme ça vous ne savez pas comment s'ouvre le boitier, le visiteur mal intentionné ne le saura pas non plus. Il faut savoir que si quelqu'un veut rentrer chez vous, il le fera, clavier ou pas. Et généralement sans se préoccuper des motorisations, claviers à codes ou autre.
bonjour hier le prix du digicode etait de 49,16 et aujourd'hui je le trouve a 59,90 etait-il en promo
Bonjour, 49.16€ est le prix hors taxe du clavier. Si vous êtes des DOM TOM et que vous avez déjà renseigné votre adresse, le prix HT ne s'affichera que si vous êtes connecté sur votre compte. Sinon c'est le prix TTC qui apparait par défaut.
Quel est IP (Indice de Protection) de ce matériel?
Bonjour, Le clavier est IP 44.
Bonjour, je n'arrive pas à faire fonctionner mon clavier avec un astrel 85. Relais 12 VAC est il obligatoire ? Merci
Bonjour, De quel relais parlez vous? Il faut brancher le transformateur fourni sur B+ et GND du clavier. Puis vous branchez deux fils entre NO et C du clavier sur OC2/GND de la carte électronique de la motorisation. Vous pouvez nous faire parvenir un mail: service-technique@maisonic.com
Bonjour, Ce clavier peut-il remplacer un clavier pour EXTEL 8000 AG. Alimentation 12 VDC par l'alimentation du 8000 AG(version AC 35 02). Merci.
Bonjour, Nous ne connaissons pas le clavier que vous avez, mais celui ci peut s'adapter sur votre automatisme.
bonsoir, Est ce que le digicode est compatible avec MOTORISATION DE PORTAIL COULISSANT FREEVIA 600 SOMFY ? Merci d'avance pour votre réponse, cordialement.
Bonjour, Ce clavier sera compatible.
bonjour ce clavier est il compatible avec portail somfy S200 ll merci
Bonjour, Ce produit sera compatible.
comment poser le support du clavier klavy3 pas de notice de pose dans l'emballage
Bonjour, Ce n’est pas mentionné, car en fait c’est évident quand on a le produit dans les mains Il faut enlever la façade par les deux fils du dessous du clavier. On a alors 2 trous sur la visière, bouchés par une mousse qui garantie l’étanchéité, qu’il faut transpercer. Le presse étoupe c’est pour le passage du câble.
bonjour est til compatilble avec une motorisation somfy 400 evolelia
Bonjour, Si votre motorisation dispose d'une entrée contact sec, alors ce clavier sera compatible.
je pose un digicode extel klavy 3 et je se pas comment faire le code pour aouvrire le porte
Bonjour, Il faut appuyer sur les chiffres du clavier et appuyer sur la touche "étoile"
Où se trouve le bornier gnd du clavier klavy3? Je ne trouve que le sw. Merci
Bonjour, Le bornier GND est le bornier négatif d'alimentation de votre clavier. Il se situe à côté de B+.
je doit brancher mon digicode klavy 3 et j ai deja un visiophone et une clé a contact de brancher comment je doit faire pour que les 3 ouvre mon portail coulissant
Bonjour, Vous devez brancher votre visiophone en contact sec ainsi que votre sélecteur à clé sur les borniers SW et GND du clavier.
bonjour est ce que l'on peut commander une gache electrique (portillon) et un automatisme de portail avec 2 codes different? merci
Bonjour, Ce clavier ne dispose que d'un relais. Vous ne pourrez piloter qu'une gâche ou qu'un automatisme de portail.
bonsoir j ai une motorisation de portail xp 500 évolution 2 est ce que votre clavier serait compatible et sinon en auriez vous un compatible merci
Bonjour, Ce clavier étant filaire, il sera compatible avec votre motorisation.
Avec ce Klavy3 comment doit on brancher un boutton poissoir de sortie et peut-il s'agir de n'importe quel type de boutton poussoir ? Le bouton poussoir doit il posseder sa propre source de courant ou peut il beneficier du courant qui alimente le klavy3 ?
Bonjour, Vous n'êtes pas obligé d'apporter du courant sur le bouton poussoir. Vous le branchez en direct sur les bornes SW et GND du clavier. Ensuite lorsque vous appuierez sur le bouton, le contact se fera sur le clavier, et c'est le clavier qui délivrera la tension à la gâche.
Bonjour .si je pose un clavier à code, ma télécommande fonctionne tel toujours. merci cordialement
Bonjour, Oui votre télécommande fonctionnera toujours.
Bonjour, Vous proposez de passer par le contact sec pour brancher le clavier quand on possede un visiophone. Qu'elle est la difference si je branche le visiophone et le clavier directement sur la gache electrique au lieu de passer par le contact sec du clavier ? Merci. Frederic
Bonjour, Cela va vous apporter deux choses. Premièrement si vous brancher directement sur la gâche votre interphone et le clavier à codes, et si par hasard il se trouvait que quelqu'un compose le code d'entrée en même temps que vous ouvrez la gâche depuis votre interphone, vous risquez d'avoir un retour de courant, ce qui peut endommager les appareils. Ensuite le clavier à codes permet d'avoir une temporisation plus importante que celle du relais de la platine de rue. Du coup vous pouvez avoir une temporisation de gâche de 30s à partir de votre visiophone, en le branchant sur le clavier.
bonjour ce clavier est il compatible avec une MOTORISATION DE PORTAIL COULISSANT EXTEL - KIT WEAT C2 merci
Bonjour, Ce clavier sera bien compatible avec votre motorisation.
Bonjour, J'ai reçu le clavier Klavy 3 il y a quelques jours et je voudrais savoir à quoi sert le bouton poussoir présenté en option sur la notice technique ? ( connecté en SW et 12V) Merci
Bonjour, Il s'agit d'une entrée contact sec pour déclencher le relais du clavier à codes. Par exemple vous avez un visiophone et ce clavier et vous souhaitez ouvrir une gâche électrique. Au lieu de brancher indépendamment le visiophone et le clavier sur la gâche, vous branchez le visiophone en contact sec sur le clavier à codes et le clavier à codes sur la gâche.
Bonjour, où dois'je raccorder mon digicode au portaim motorisé ; Est-ce la motorisation 1, 2 ou ailleur? merci.
Bonjour, Cela va dépendre du modèle de votre motorisation. Nous vous invitons à vous référer à la notice de votre automatisme de portail en question.
bonjour,je possede un kit astrell 85 ref:614109.puis-je adapter ce type de clavier.merci.cordialement
Bonjour, Oui c'est possible.
est-ce que vous commercialisez des gâches électriques compatibles avec l'interphone. Si oui quel est le prix?
Bonjour, Ceci est un clavier à codes et non un interphone. N'importe quelle gâche 12V est compatible avec ce clavier.
Bonjour, Peux t'on se servir d'une des touches comme bouton d'appel ou pour déclencher une sonnerie dans la maison en plus du code programmable ?
Bonjour, Non ce n'est pas possible.
bonjour, pouvez vous confirmer que le boitier est bien alimenté en 12 volts alternatif car cela semble étrange par rapport a électronique du boitier et de plus quelle est le type de contact du relais: normalement ouvert ou fermé? Merci de votre réponse cordialement
Bonjour, Le boitier est bien alimenté en 12V alternatif. Vous avez deux relais différents (NO et NC). Vous pourrez utilisez celui que vous voulez en fonction du produit que vous voulez brancher.
J'ai un kola y de.11-10 je change l'interphone apparament ce boîtier est alimenté en alternatif comment faire puisque le courant qui arrive à l'interphone est en continu
Bonjour, Les deux produits doivent avoir une alimentation séparée. Si vous voulez mettre le visiophone en relation avec le clavier, vous devrez le faire par contact sec.
le clavier 109115 peut il être posé à l'extérieur?
Bonjour, Ce clavier peut être posé en extérieur.
Posez votre question technique avant d'acheter (Hors question SAV)

Si vous avez une question après vente (SAV), utilisez la page d'aide

Voir les informations sur le traitement des données


Avis vérifiés Digicode universel filaire Extel KLAVY 3 avec clavier rétro-éclairé pour serrure électrique et motorisation de portail toutes marques

Ces informations vous ont-elles été utiles ?

Sav en france
02 47 34 08 80 (non surtaxé)
Livraison au choix
Livraison en point relais ou à domicile à partir de 2,90€
Paiements sécurisés
CB, Paypal, 4X sans frais (via Paypal)
Questions sur votre commande
02 47 34 08 88 (non surtaxé)
Questions fréquentes
- Quels sont les moyens de paiement ? - Garanties & services Maisonic - Le paiement est-il sécurisé ? - Quels sont les modes de livraison ? - Livrez-vous à l'étranger ? - Comment puis-je suivre ma commande ? - Comment retourner un produit ? - Comment utiliser un code de réduction ? - Devis
Newsletter

Enregistrez vous pour recevoir nos dernières nouvelles.

* Offre valable à partir de 100€ d’achat et pendant un mois à partir de la date de réception de l’email de l’offre .
Contact
Du Lundi au Jeudi 9h - 12h / 14h - 18h
et le vendredi 9h - 12h / 14h - 17h
Une question sur un produit ? 02 47 34 08 80
Une question sur votre commande ? 02 47 34 08 88
Maisonic.com
19 Avenue Marcel Dassault
ZAC des Deux Lions
37200 TOURS
France Métropolitaine
