Motorisez votre portail à deux battants pour vous simplifier la vie, avec Orane 510 qui propose la reproduction du mouvement naturel de votre portail. C’est l’assurance que votre motorisation ne « forcera » pas et assure sa pérennité.

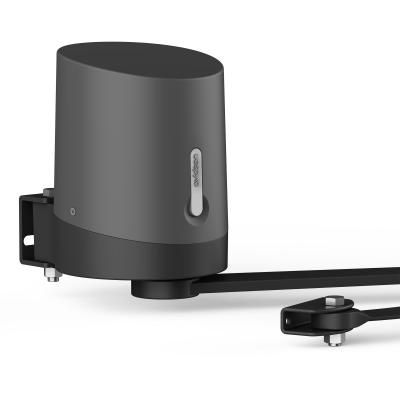

Moteur de portail à bras articulés pour portail à battants Orane 510 - Avidsen - 114201
Référence : 114201
369,90 €
dont 2,68 € d'éco participation
En stock
Livraison(s) possible(s)
Livraison à domicile à partir de 12,90 €
Livraison en point relais à partir de 12,90 €
Paiements sécurisés
CB, Visa, Mastercard, Paypal, 4x sans frais via Paypal
Résumé
Avantage produit
Voir les tutoriels sur l'utilisation et la réparation de la motorisation Avidsen Orane 510 référence 114201.
Maisonic répond à vos questions :
Faut-il prévoir des butées au sol ?
Oui, il est impératif de prévoir des butées au sol en ouverture et en fermeture pour ce modèle de motorisation de portail battant.
Est-ce que ce moteur est compatible avec une ouverture vers l'extérieur ?
Oui ce modèle est compatible avec l'ouverture vers l'extérieur de votre jardin. Pour l'angle d'ouverture, référez-vous à la notice.

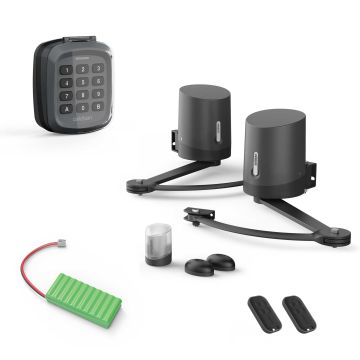

A quoi sert le clavier à code (digicode) ?
Le clavier à code va permettre d'ouvrir la motorisation depuis l'extérieur sans avoir la télécommande. Cela peut-être utile pour les enfants afin d'éviter les pertes de télécommande ;).
Cette motorisation résiste-t-elle à un vent fort, bord de mer,... ?
Oui les motorisations de portail à bras sont les plus fiables en cas de vent fort.
La motorisation peut-elle gérer des battants asymétriques ?
Oui la motorisation peut gérer des portails asymétriques.

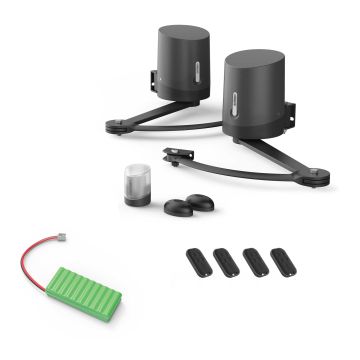

Est-ce qu'il y a une batterie de secours en cas de coupure de courant ?
Elle n'est pas fournie avec mais voici la référence de la batterie de secours : 114257

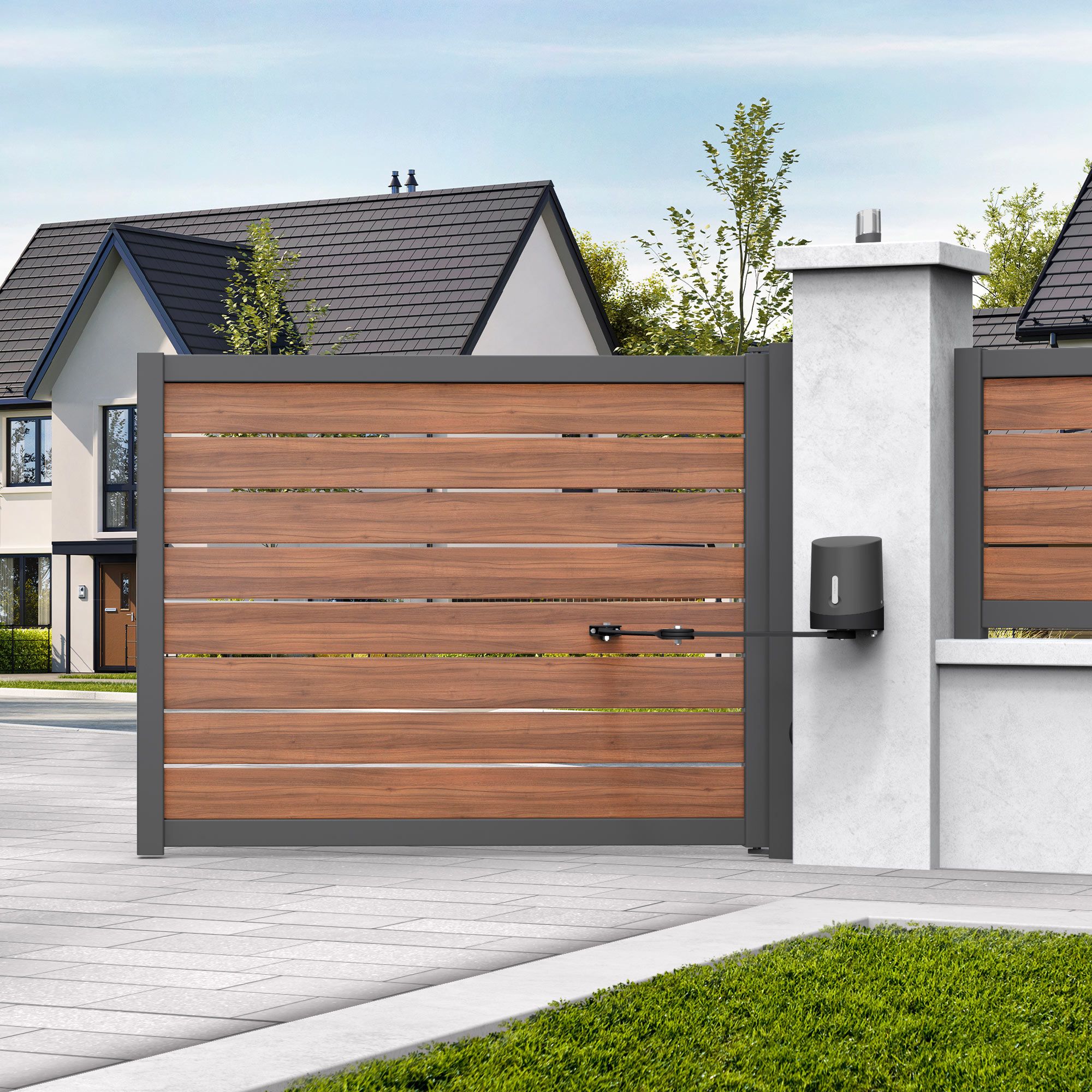

Cette motorisation permet aussi l'ouverture vers l'extérieur.
Cette motorisation existe aussi en motorisation + visiophone solaire.
Testée et approuvée par Papy Bricolo*
*Cette vidéo n'a pas été sponsorisée.
Comment installer correctement votre motorisation Orane 510

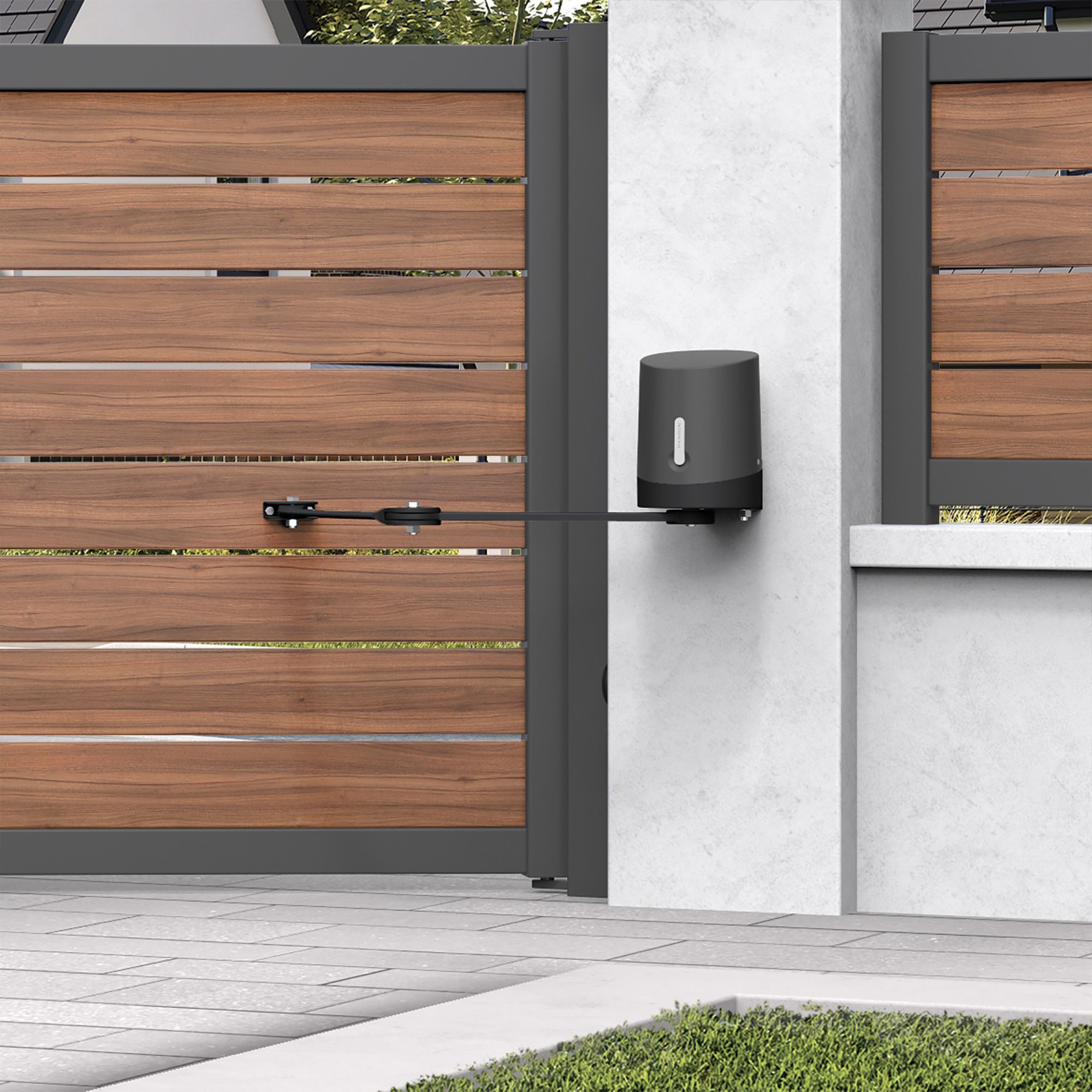

Votre motorisation fonctionne avec tout type de portail
Vos battants sont en bois, en fer, en aluminium ou en PVC : notre motorisation fonctionne avec 95% des portails présents du marché. Chacun des bras articulés peut manipuler un battant de gabarit important, jusqu’à 250 kilos et jusqu’à 2 mètres 50 de longueur.

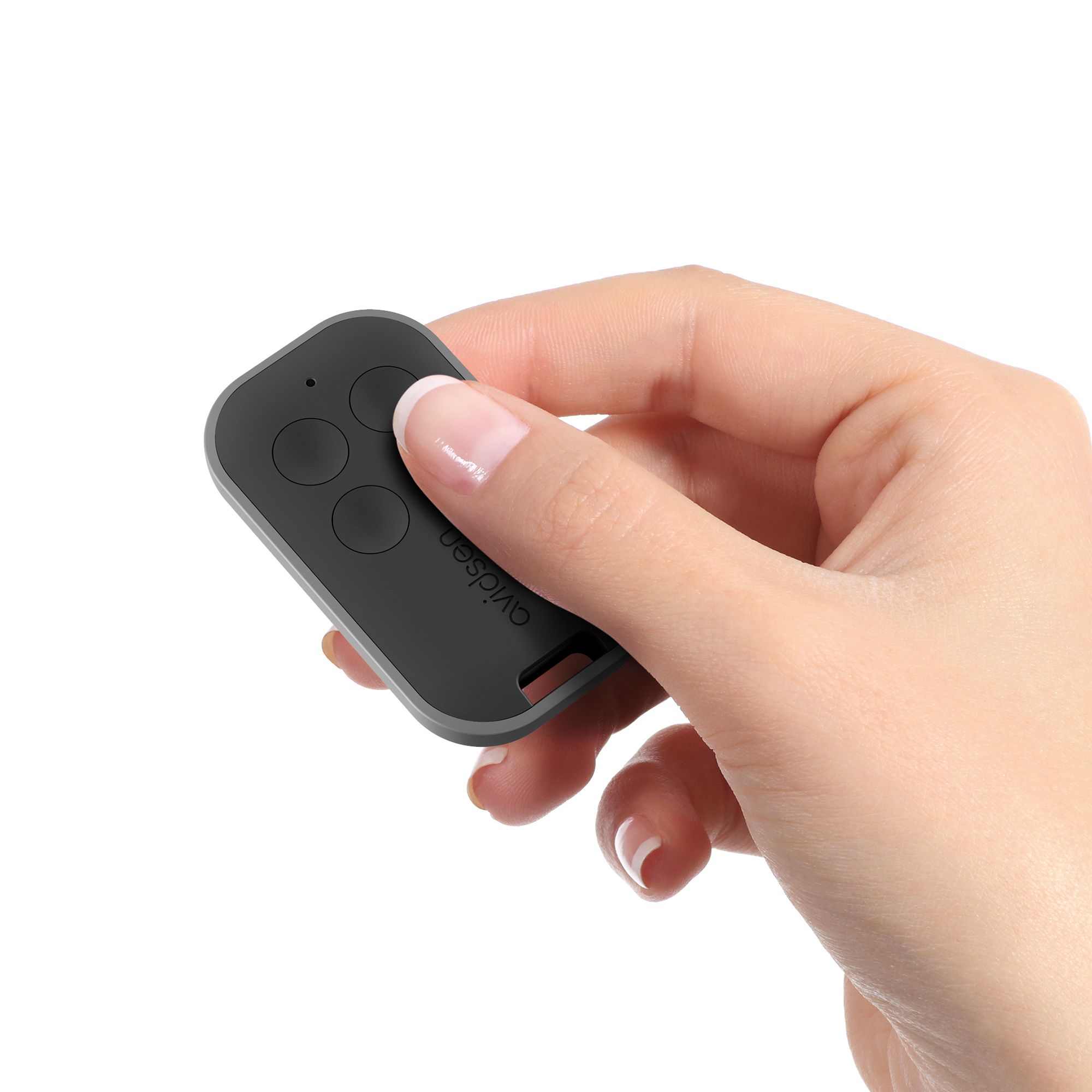

Différents modes d'ouverture de votre portail
Avec Orane 510, vous disposez de trois modes d'ouverture différents :
- Un mode automatique après temporisation
- Un mode semi-automatique avec les télécommandes
- Un mode portillon pour ouvrir partiellement le battant, ou un petit portail
Des fonctionnalités pensées pour votre confort
Les mouvements des bras s’adaptent pour accroître la durée de vie de votre motorisation :
- Les battants opèrent un démarrage progressif et un ralenti en fin de course
- Ils s’arrêtent automatiquement en cas d’obstacle, gage de sécurité pour vous
- Ils suivent un rythme d’ouverture naturel

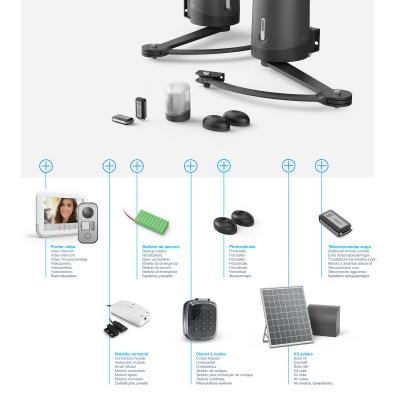

De nombreux accessoires compatibles

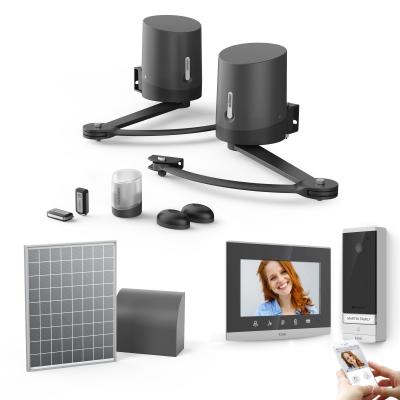

Pour un écosystème complet, appairez la motorisation à votre visiophone. Répondez à votre visiteur et ouvrez le portail depuis votre moniteur. Vous pourrez aussi ajouter un kit solaire (réf. 114375, en option, non fourni), pour une alimentation économe et facile à installer.

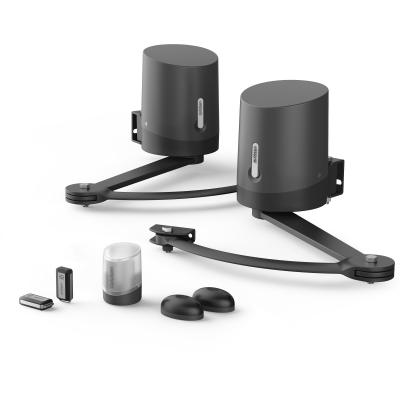

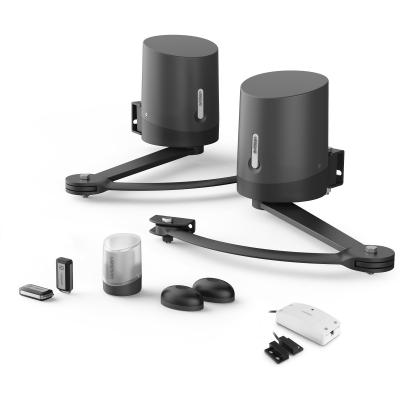

Découvrez le contenu du kit

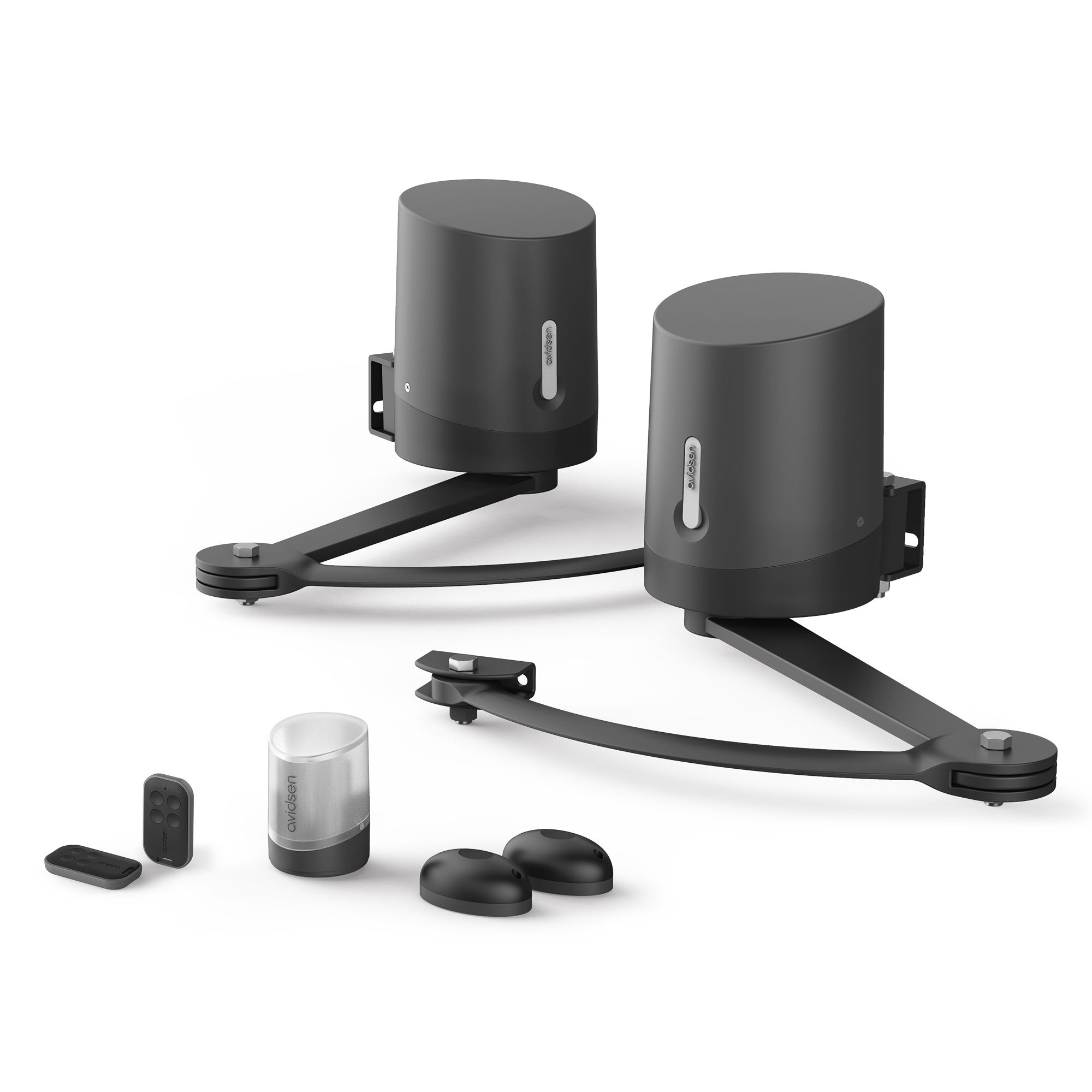

CONTENU DU KIT :

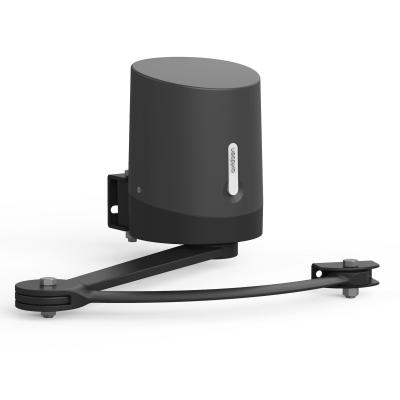

- Deux moteurs à bras articulés (24 VDC) avec une électronique intégrée et leurs pattes de fixation incluses

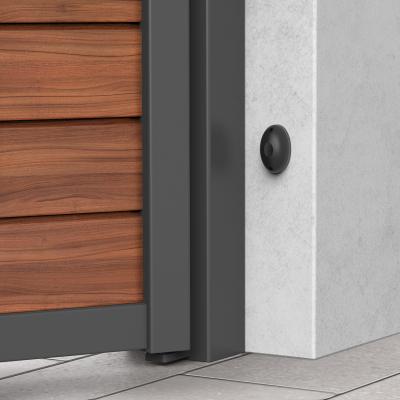

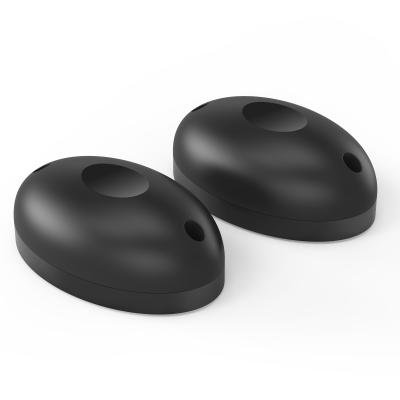

- Une paire de photocellules

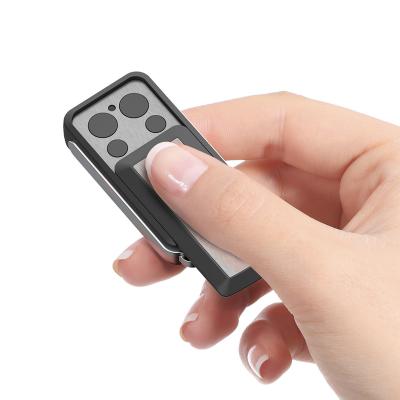

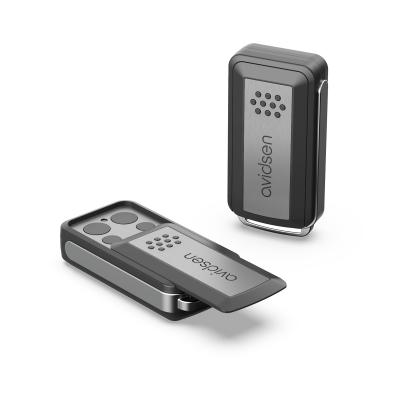

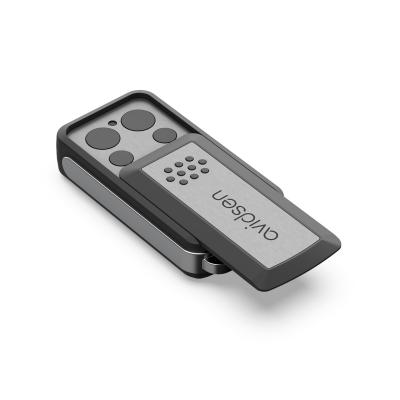

- Deux télécommandes à quatre boutons chacune

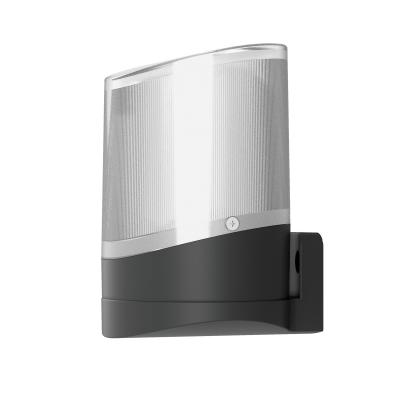

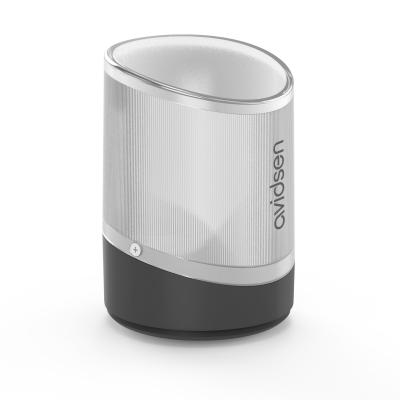

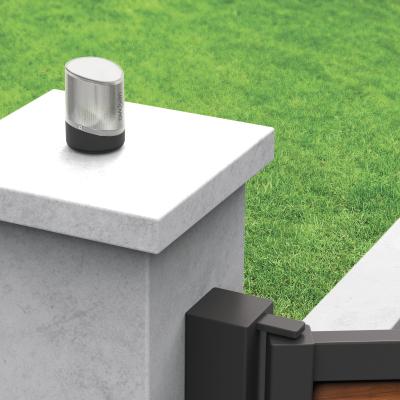

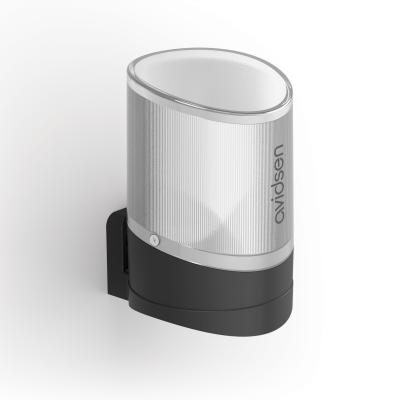

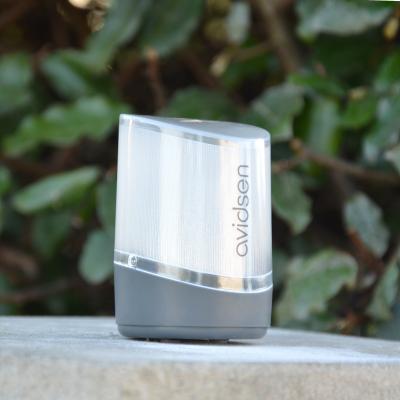

- Un feu clignotant
Questions techniques avant achat
Il est possible d’ouvrir un battant jusqu’à 120° sous réserve de la position des gonds sur vos piliers.Quels sont les éléments à prendre en compte pour savoir si un moteur de portail peut ouvrir à 120° ?De quel angle parle-t-on ?
C'est l'angle formé entre la position fermée du portail et la position ouverte du battant.
Qu'est-ce qui influence cet angle d'ouverture ?
C'est en fait la position des gonds qui supportent votre portail. On vous explique cela dans la question "que faut-il prendre en compte avant de choisir un moteur de portail" ?
Comment savoir l'angle d'ouverture max d'un moteur de portail ?
Il faut le vérifier dans la notice de montage de la motorisation qui est disponible sur les pages des produits.
Vous pourrez programmer jusqu'à 15 boutons de télécommandes sur les cartes électroniques.Il faut prendre en compte que l'on peut programmer l'ouverture totale et l'ouverture partielle. Chaque type d'ouverture prend un bouton. Si on ne fait que de l'ouverture totale, on peut avoir 15 télécommandes. Si on fait de l'ouverture totale et de l'ouverture partielle, on ne peut avoir que 7 télécommandes
Toutes les motorisations en 24V disposent de la fonction ralenti de fin de course. Que signifie "ralenti de fin de course" ?Le ralenti de course permet de réduire les chocs de votre portail sur les butées afin de préserver la durabilité du portail.Quelles sont les motorisations qui intègrent le ralenti de fin de course ?Pour les portails battants
Ce sont les motorisations en 24 volts. Le plus simple et de regarder les tableaux de synthèse des motorisations sur la page de choix des motorisations de portail.
Pour les portails coulissants
Toutes les motorisations de portail coulissant intègres le ralenti de course.
Oui, il est obligatoire que la motorisation ait un point d’arrêt pour stopper son cycle. Il est nécessaire que les battants s’arrêtent sur une butée.Pourquoi est-il obligatoire de mettre des butées ?Il y a deux types de butées pour un portail de maison.
Les/la butée(s) centrale(s) : permet d'arrêter les moteurs quand le portail se ferme.
Les butées latérales : permet d'arrêter les moteurs quand le portail s'ouvre.
Existe-t-il des motorisation sans butées ?Oui, la motorisation à bras Extel Umii XB250 et la motorisation à vérin Extel Umii XV250 sont des motorisations avec des butées intégrées à la motorisation. Vous pouvez ainsi vous passer des butées physiques de votre portail.
Oui, nos motorisations savent gérer ces cas. Il y a juste 2 choses à vérifier et on vous explique tout ça.Que dois-je vérifier sur mon portail asymétrique pour le motoriser ?Qu'est-ce qu'un portail asymétrique ?
Un portail asymétrique se compose de deux vantaux ou battants de tailles inégales. Généralement, la répartition se fait dans des proportions d'un tiers et deux tiers. Concrètement, cela signifie qu'un des battants est plus court que l'autre.
Cette configuration asymétrique offre plusieurs avantages :
Un look original qui se démarque des portails classiques.
Une touche esthétique moderne pour votre entrée.
La possibilité qu'un des battants fasse office de portillon.
Vous avez seulement 2 choses à vérifier :
Toutes nos motorisations de portail Avidsen, Thomson, Extel, Easymate, Astrell savent gérer cela.
Il faut vérifier que le plus grand battant ne dépasse pas les spécifications de la motorisation
Par exemple, pour la référence 761005, le moteur battant Extel Umii XB250, il faut que le plus grand battant fasse moins de 2,5 m de long et 250 kg
Il faut vérifier la taille du battant le plus petit.
pensez à prendre de la marge, mais voici un ordre de grandeur :
moteur à piston : approximativement 1,5 m minimum.
moteur à vérin : approximativement 70 cm minimum.
moteur à bras : approximativement 1 m minimum.
Bonjour,
Il est en effet impératif de prévoir des butées au sol en ouverture et en fermeture pour cette motorisation
Bonjour,
Oui, ces moteurs sont réversibles, il est tout à fait possible de mettre le moteur avec l'alimentation à droite.
Attention à la polarité de branchement de vos moteurs pour qu'ils s'ouvrent et se ferme dans le bon sens
Bonjour,
Le modèle 114201 est compatible pour une ouverture vers l'extérieur.
Bonjour,
En effet, le clavier à code permet d'ouvrir une motorisation sans avoir les télécommandes.
Bonjour,
Hélas, dans le meilleur cas, une ouverture ne pourra s'effectuer qu'à 110° maximum.
Bonjour,
Oui, ce modèle peut convenir, attention à la distance D qui ne doit pas dépasser 200mm (veuillez lire la notice pour plus d'information)
Bonjour,
Ces appareils sont identiques. Le modéle ORANE 510 dipose de photocellules que ne propose pas le ORANE 410.
A noter que les deux modéles sont compatibles avec alimentation solaire 24V.
Bonjour,
La motorisation 114201 est compatible avec une ouverture vers l'exterieur, vous retrouverez toutes les instructions pour l'installer dans la notice disponible sur la page du produit.
Bonjour,
Une motorisation à bras articulé semble, en effet, être le plus adapté à votre situation car il s'agit des moteurs le plus robuste en cas de vent. La motorisation 114201 dispose effectivement d'un réglage de force.
Bonjour,
Cette motorisation peut gérer des battants aysmétriques.
Bonjour,
Il est impératif de mettre des butées en ouverture et en fermeture.
Bonjour,
Le modéle 114201 est bien compatible avec une ouverture vers l'exterieur.
Attention de bien respecter la distance D qui doit être de -100mm maximum pour une ouverture vers l'exterieur.
Bonjour,
La largeur du moteur est de 180mm. La largeur de la patte de fixation pilier est de 100mm
Bonjour,
La portée est de 60m en champ libre.
Bonjour,
Les bras sont autobloquants et garderont le portail fermé.
Il n'y a pas de serrure.
Bonjour,
Il n'est pas possible de laisser la motorisation sur secteur si celle-ci est déjà alimentée en solaire
Bonjour,
Il n'y a pas de moteur principal ou de moteur secondaire. Assurez vous de bien connecté le battant qui s'ouvre en premier sur M1.
Bonjour,
Il est tout à fait possible de procéder à une ouverture vers l'extérieur avec l'automatisme Orane 510 de référence 114201.
Cordialement,
Bonjour,
Cette motorisation convient pour une ouverture vers l'extérieur.
Bonjour,
Oui cela sera possible cependant respectez bien la notice, il vous faudra absolument des butées au sol.
Bonjour,
La différence entre ces deux automatismes va être la couleur, que ce soit des capots ou des bras,
Cordialement,
Bonjour,
Oui, suivant la distance D, l'ouverture peut être effectué à plus de 90° en ouverture interieur.
Bonjour,
La portée radio en champs libre est d'environ 60 mètres.
Cordialement,
Bonjour,
Il n'y a pas de frais supplémentaires pour les livraisons en Belgique.
Cordialement,
Bonjour,
Non la carte ne dispose pas d'une sortie pour alimenter un eclairage.
Bonjour,
Cela sera l'un ou l'autre.
Bonjour,
Ces motorisations ne sont pas prévu pour piloter un éclairage extérieur
Bonjour,
Nos produits reconditionnés sont garantie 2 ans, la motorisation Orane510 est complète
Bonjour,
Le portail reste bloqué en fermeture, il n'est pas censé bougé lors de fort vent ou de pression.
Bonjour,
Le modèle Orane connect ne sera pas compatible car le module connecté nécessite une alimentation 230v pour son fonctionnement
Bonjour,
L'antenne est soudée sur la carte.
Bonjour,
Il est en effet possible de le faire fonctionner avec un seul battant, il sera nécessaire de modifier le type de portail dans les paramètres de la carte.
Bonjour,
Il n'est pas possible d'installer la motorisation pour une ouverture vers l'exterieur avec une distance D supérieur à 10cm. Nous n'aurons malheureusement pas de modèle permettant cela.
Bonjour,
Il n'y a pas d'importance au fait que votre carte électronique soit placée à droite ou à gauche,
Ce qui va déterminer le bon fonctionnement de votre automatisme sera au niveau de vos branchements.
Cordialement,
Bonjour,
La motorisation 104154 peut être alimenter en 230V grâce au transformateur 230/12Vac.
Bonjour,
La motorisation Orane 510 (réf 114201) peut être installé pour une ouverture vers l'exterieur.
Bonjour,
Cela dépendra de votre installation, en fonction de la côte D la motorisation peut s'ouvrir entre 90° et 135°.
Bonjour,
oui vous pouvez mettre les moteur du coté souhaité, il faudra faire attention au câblage moteur.
Bonjour,
Les référence 114200 et 114201 permettent toutes deux une ouverture vers l'extérieur. Les références sont identique d'un point de vue consommateur, la seule différence résidera dans contenu du kit : La référence 114201 comprend des photocellules, qui ne seront pas dans le kit complet de la référence 114200.
Bonjour,
L'ORANE 510 peut faire une ouverture vers l'extérieur à condition que votre distance D ne dépasse pas 10cm (voir notice de l'appareil)
Il ne faut pas que les caractéristiques de vos battants dépassent les capacités maximales des moteurs.
Bonjour,

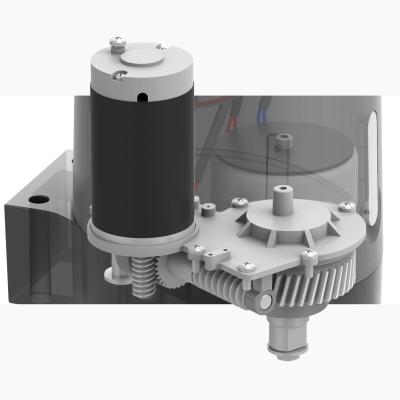

Les engrenages des moteurs sont faits en aluminium.
Cordialement,
Bonjour,
La perte est de 20cm par moteur entre le bord du bras et la face externe du portail, soit 40cm en tout.
Bonjour,
Chaque bloc moteur mesure les dimensions suivantes : Largeur : 180mm - Hauteur : 240mm - Profondeur : 210mm
Bonjour,
L'entrée contact sec interphone se situe sur les entrées 2B et GND de votre motorisation.
Bonjour,
Il est possible de faire fonctionner la motorisation sans photocellules.
Bonjour,
Cette motorisation répond à des commandes filaires par contact sec. Si vous disposez ou trouvez un visiophone qui dispose d'une commande de ce type, il sera compatible avec la motorisation.
Bonjour,
Oui les bras articulés sont les modèles plus fiables lors de vent fort.
Bonjour,
La référence 114201 peut s'ouvrir vers l'exterieur.
Bonjour,
La largeur du bloc moteur est de 17cm.
Description
Orane 510 est une motorisation de portail intelligente puisqu'elle va reproduire le mouvement naturel de votre portail. Vous serez équipé d'une motorisation qui ne "forcera" pas sur les battants en les actionnant trop rapidement, au contraire. Grâce à de nombreuses options, le moteur participe à la pérennité de votre portail.
Installez Orane 510 simplement sur votre portail
La motorisation Avidsen Orane 510 est prévue pour tout type de portail à deux battants, quel que soit le matériau utilisé (bois, fer, aluminium ou PVC). Elle est compatible avec 95% des portails du marché.
Les deux bras articulés peuvent chacun supporter un pan de portail pesant jusqu’à 250 kilos et mesurant jusqu’à 2 mètres 50. Dès la phase d’installation, vous profitez de la fonction d’auto-apprentissage : la motorisation est apte à enregistrer automatiquement les paramètres de l’accès à votre domicile.
Au quotidien, tout est prévu pour que vous ne soyez jamais pris au dépourvu. Par exemple, en cas de coupure de courant, vous pourrez déverrouiller manuellement le portail à l'aide d'une clé de débrayage. Vous pouvez aussi régler à votre convenance la vitesse, la force et l'accélération imprimées par la motorisation de portail à vos battants.
Un éventail complet de fonctionnalités
Pour économiser vos battants, la motorisation dispose de trois options :
- Le démarrage progressif et le ralenti en fin de course : aucun mouvement brusque ne viendra forcer vos battants
- L'arrêt en cas d'obstacle, donc pas de risque de carambolage qui dégraderait le battant. Une fois le battant à l'arrêt, vous dégagez la voie en toute sécurité
- Le respect du mouvement naturel du portail : sans forcer, votre portail s'ouvre en silence, rapidement et avec une vitesse équilibrée
Sachez aussi que vous pourrez ouvrir et fermer votre portail à l'aide de votre jeu de photocellules. À votre disposition également, trois modes d'ouverture :
- Le mode automatique après temporisation
- Le mode semi-automatique avec la télécommande
- Le mode portillon, qui permet une ouverture partielle d'un battant. Pratique si votre visiteur est à pied. C'est aussi fonctionnel si votre portail ne possède qu'un seul battant
De nombreux accessoires pour un écosystème performant et complet
Comme de nombreuses motorisations de notre marque, Orane 510 est compatible avec la majorité des visiophones présents sur le marché. Si vous en possédez un (portier audio ou vidéo), vous pourrez accueillir votre visiteur depuis votre moniteur (ou votre combiné d'interphone) et ouvrir le portail sans sortir de chez vous.
Pensez aussi au panneau photovoltaïque pour alimenter votre portail. Notre kit solaire (réf.114374, en option, non fourni) est compatible avec cette motorisation. Non seulement le panneau solaire pourra sans peine répondre à une utilisation normale de votre motorisation de portail, mais en plus son installation est très simple. Comme vous n'avez pas besoin de câbles électriques, vous n'aurez aucune tranchée à creuser. Pas besoin de faire intervenir un professionnel non plus.
Soyez aussi rassuré : le panneau solaire est une alimentation efficace quelles que soient les conditions climatiques de votre lieu de résidence et son ensoleillement. Ce qui est certain aussi, c'est que le kit solaire ne viendra pas gonfler votre facture.
CONTENU DU KIT 114201 :
- Deux moteurs à bras articulés (24 VDC) avec une électronique intégrée et leurs pattes de fixation incluses
- Une paire de photocellules
- Deux télécommandes à quatre boutons chacune
- Un feu clignotant
Caractéristiques
| Type de produit | Motorisation de portail |
|---|---|
| Alimentation des accessoires | câbles, piles |
| Détection automatique des obstacles (anti-écrasement) | Oui |
| Programmation en autoapprentissage | Oui |
| Prédisposition pour alimentation solaire | Oui |
| Télécommande | Inclus |
| Temps d'ouverture complète | 17 |
| Facilité d’installation | Bricoleur |
| Commandable par interphone | Oui |
| Déblocage manuel en cas de coupure d'électricité (débrayage) | Oui |
| Ouverture partielle pour piéton | Oui |
| Ouverture du portail | Battant / ouvrant |
| Remplissage du portail | Ajouré / semi-ajouré, Plein |
| Longueur totale du portail | Jusqu'à 5 m |
| Mais aussi | 2 battants de taille différentes, Télécommande sans fil |
| Poids du portail | Jusqu'à 500 kg |
| Marque | Avidsen |
| Comment voulez-vous alimenter ? | Alimentation filaire (220 Volts) |
| Tension d'alimentation du moteur | 24 Volts - DC (Courant continu) |
| Garantie | 10 ans contre la perforation des parties métaliques, 3 ans |

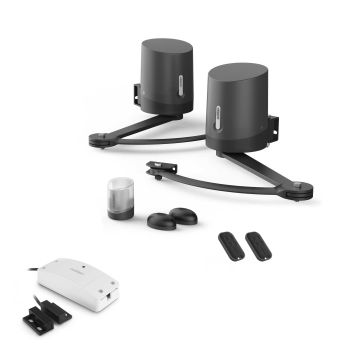

| Connecté | Connectable (en option) |
Documents à télécharger
Notice 114201
Fiche produit 114201
Quickstart 114201
Accessoires compatibles
Pièces détachées
Avis clients
Marque
Avidsen, connectez votre habitat
Marque française dans le domaine de la motorisation de portail, Avidsen a réussi à se démarquer grâce à sa réactivité par rapport aux besoins des consommateurs. Acteur de référence dans l’univers de la maison connectée, Avidsen conçoit des produits faciles à installer, à utiliser ainsi qu’accessibles à tous.
Maisonic a sélectionné pour vous les meilleurs produits Avidsen. Notre catalogue englobe un large panel de motorisation de portails à battants ou coulissant, des télécommandes, des interphones et visiophones couleur, des kits d’alimentation solaire, des claviers à codes, carillons et d’autres accessoires. Maisonic vous propose également des produits Avidsen novateurs pour sécuriser votre habitation. Caméras de vidéosurveillance intérieur/extérieur, détecteurs de mouvement, d’ouverture, avertisseurs de fumée, alarmes, mini- alarme, etc de marque Avidsen sont sur Maisonic. L’ensemble des produits Avidsen est garanti entre un à cinq ans selon le produit (la garantie est détaillée sur chaque fiche produit Maisonic) pour assurer votre entière satisfaction.
Produits de la même catégorie
