Motorisez votre portail à battants s'il fait jusqu'à 2,50 mètres et 250 kilos (par battant). Avec la motorisation connectée Avidsen Orane Connect, ouvrez, fermez vos ouvrants à distance, avec votre smartphone, votre commande vocale ou les télécommandes fournies.
Motorisation connectée à bras articulés portail à battants - Orane Connect - Avidsen - 114202
Référence : 114202
399,90 €
dont 2,68 € d'éco participation
En stock
Livraison(s) possible(s)
Livraison à domicile à partir de 12,90 €
Livraison en point relais à partir de 12,90 €
Paiements sécurisés
CB, Visa, Mastercard, Paypal, 4x sans frais via Paypal
Résumé
Avantage produit
Voir les tutoriels sur l'utilisation et la répération de la motorisation Avidsen Orane Connect 114202.
Ce moteur de portail Avidsen Orane Connect existe aussi en kit :
- 114202BATTERIE : La motorisation avec une batterie de secours
- 114202SECU : la motorisation + batterie de secours + 2 télécommandes (4 en tout) + 1 digicode
- 114202ELIASMART : la motorisation + 2 télécommandes (4 en tout) + 1 visiophone filaire connecté
Maisonic répond à vos questions
Comment lancer l'apprentissage de la motorisation ?
Vous aurez tous les détails dans la notice d'utilisation, mais il suffit d'appuyer 3 secondes sur la touche "+" de la carte électronique.
Quels types de câble faut-il ?
- Ligne d’alimentation 230V AC pour le moteur principal
- Câble 3 x 2.5mm2 (longueur supérieure à 30m)
- Câble 3 x 1.5mm2 (longueur inférieure à 30m)
- Feu clignotant
- Câble 2 x 0,5 mm2 - longueur maxi de 15m
- Moteur secondaire
- Câble 2 x 1,5mm² - longueur maxi de 10m
- Photocellule réceptrice (RX)
- Câble 4 x 6/10 - longueur maxi de 10m
- Photocellule émettrice (TX)
- Câble 4 x 6/10 - longueur maxi de 10m

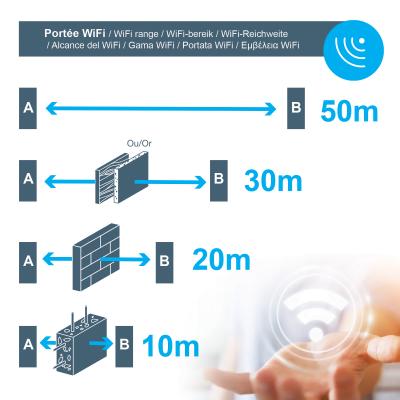

Pour la commande connectée, est-il nécessaire que le wifi parvienne jusqu'au portail ?
Oui, c'est obligatoire. Vous pouvez le tester avec un smartphone avant achat. Vous pourrez aussi mettre un répéteur wifi si besoin pour augmenter la portée du wifi
Dans le cas d'une ouverture vers l'extérieur, quelle est la distance max du gond ?
La motorisation permet d'ouvrir le portail vers l'extérieur si votre distance dite "D" (distance entre le gond et la face interne du pilier= ne dépasse pas 10 cm.
Quel est le temps d'ouverture ?
La motorisation a besoin de 17 secondes pour ouvrir un portail à 90°

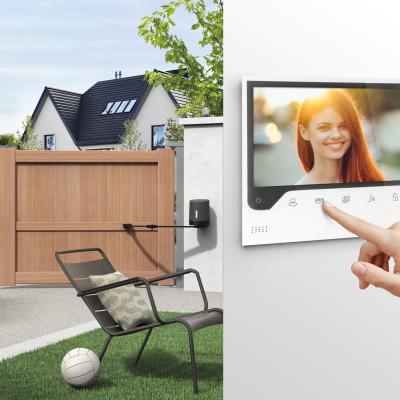

Avec quels visiophones est-ce compatible ?
Avec tous les visiophones Extel, Philips, Thomson, Avidsen et toutes les marques qui savent gérer le contact sec qui est sur la motorisation.
Cette motorisation permet aussi l'ouverture vers l'extérieur.
Pour installer cette motorisation connectée, vous pouvez vous baser sur la vidéo faite pour le modèle 114201 + la vidéo d'installation du module Homegate (n'hésitez pas à contacter nos techniciens si vous avez la moindre question).
Installation de la motorisation (ex avec la 114201, le principe reste le même pour la 114202)
Installation facile en vidéo du module connecté
Contrôlez l'accès à votre domicile depuis votre smartphone
Grâce au module connecté, prenez la main sur votre portail à domicile ou à distance via votre smartphone et l'application Avidsen Home. Vous êtes informé en temps réel de la position de vos battants, quel que soit l'endroit où vous vous trouvez.

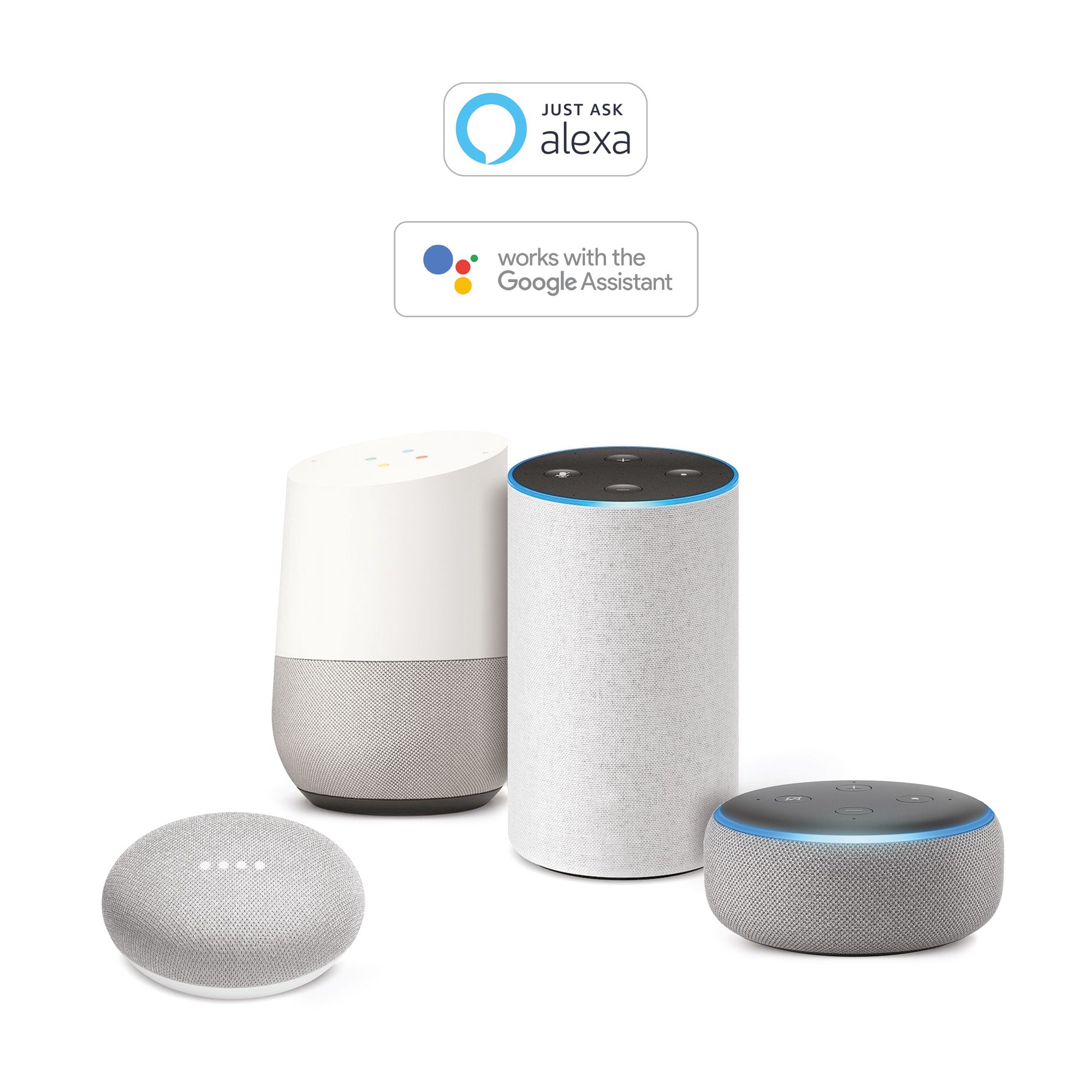

Commandez votre portail motorisé à la voix
Orane Connect est un moteur compatible avec Google et Alexa. Chaque matin, demandez à votre assistant vocal d'ouvrir votre portail. Les soirs, demandez-lui de refermer les battants. Sans sortir de chez vous, contrôlez l'accès à votre domicile à la voix.
Ouverture vers l’intérieur ou vers l’extérieur de mon entrée
Orane Connect offre une ouverture maximale de 135° à l'intérieur de la propriété et une ouverture maximale de 90° à l'extérieur de la propriété.
Intégrez votre portail motorisé à votre habitat connecté
Grâce à l'application Avidsen Home, Orane Connect participe à vos routines connectées. Avec une seule routine, vous pouvez - simultanément ou successivement - allumer vos lampes tout en ouvrant le portail, puis augmenter le chauffage et couper votre caméra de surveillance si vous avez les équipements compatibles.
Découvrez le contenu complet du kit

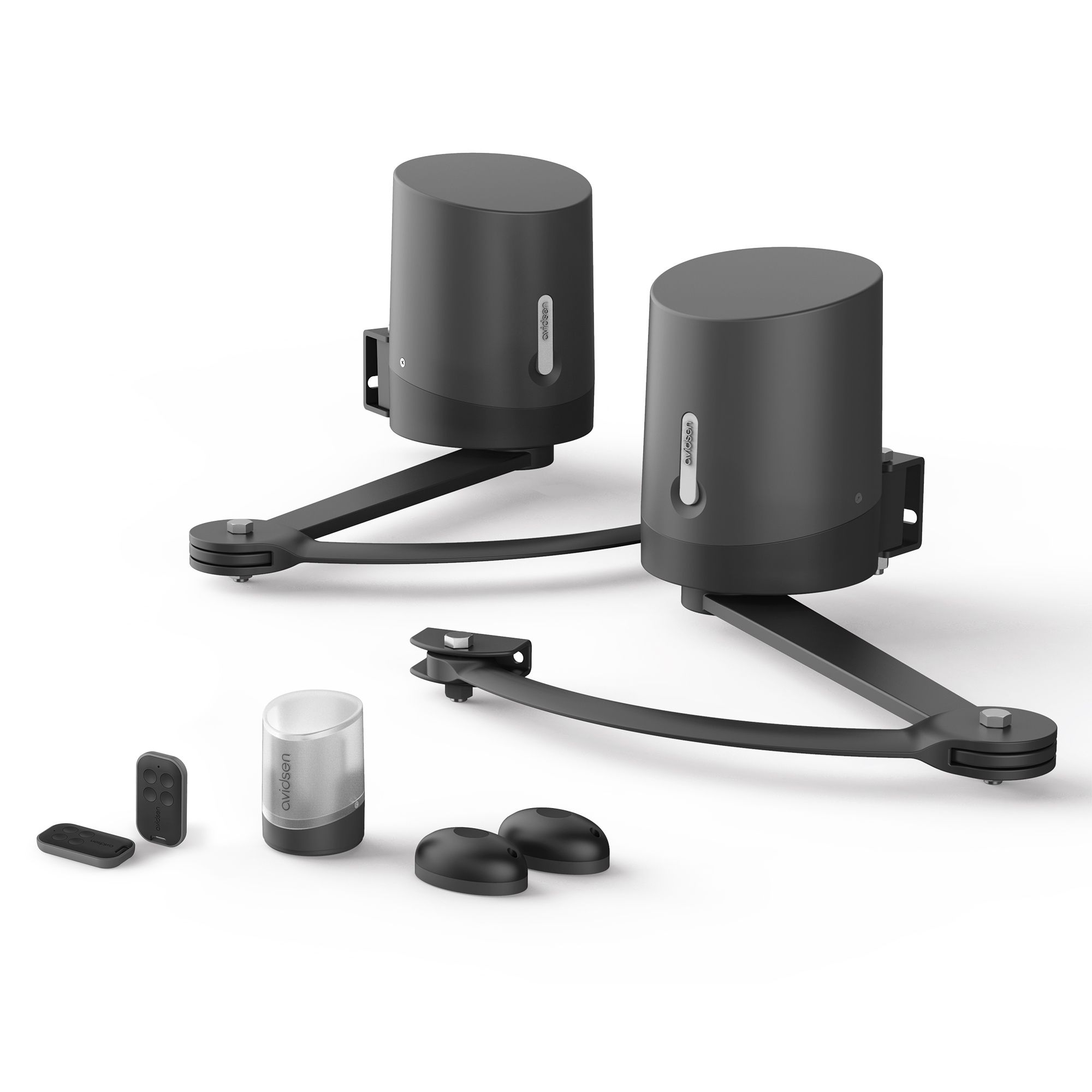

Voici le contenu du kit :

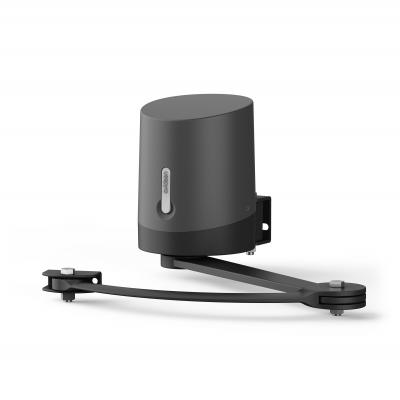

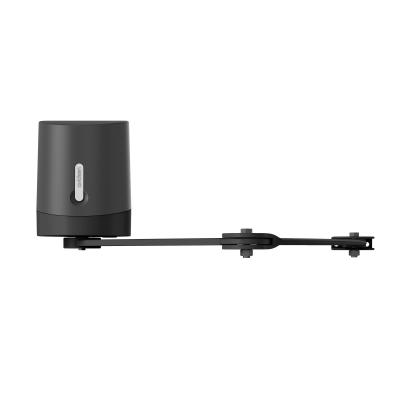

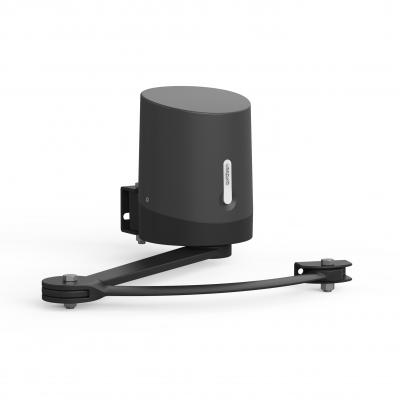

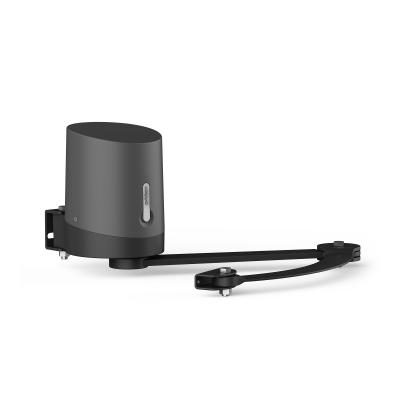

- 2 moteurs à bras articulés 24 VDC à électronique intégrée

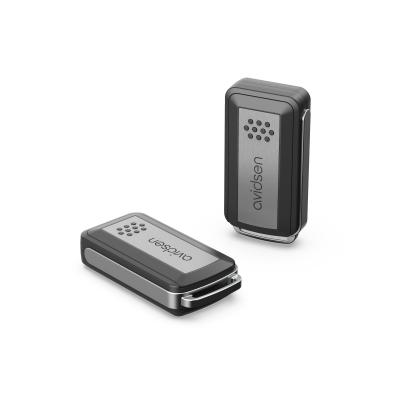

- 2 télécommandes à 4 boutons chacune

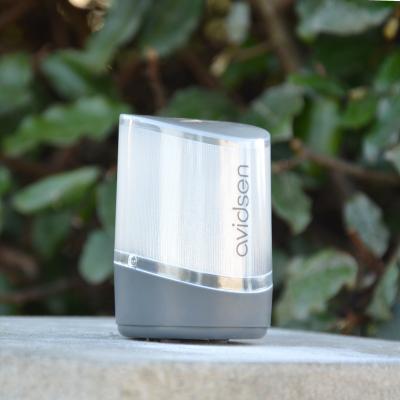

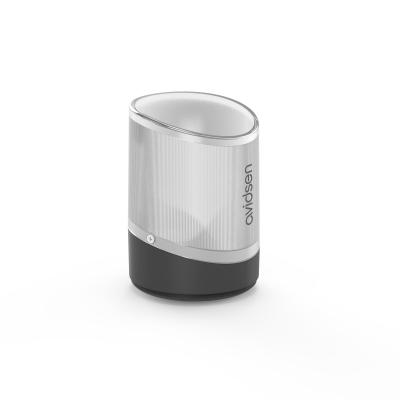

- 1 feu clignotant

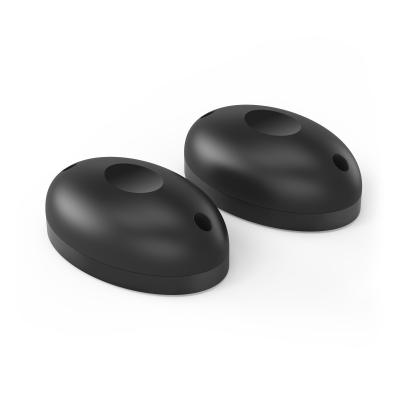

- 1 jeu de photocellules
- Pattes et équerres de fixation
- 1 module connecté Avidsen Home Gate avec capteur de position, précâblé
Questions techniques avant achat
Il est possible d’ouvrir un battant jusqu’à 120° sous réserve de la position des gonds sur vos piliers.Quels sont les éléments à prendre en compte pour savoir si un moteur de portail peut ouvrir à 120° ?De quel angle parle-t-on ?
C'est l'angle formé entre la position fermée du portail et la position ouverte du battant.
Qu'est-ce qui influence cet angle d'ouverture ?
C'est en fait la position des gonds qui supportent votre portail. On vous explique cela dans la question "que faut-il prendre en compte avant de choisir un moteur de portail" ?
Comment savoir l'angle d'ouverture max d'un moteur de portail ?
Il faut le vérifier dans la notice de montage de la motorisation qui est disponible sur les pages des produits.
Vous pourrez programmer jusqu'à 15 boutons de télécommandes sur les cartes électroniques.Il faut prendre en compte que l'on peut programmer l'ouverture totale et l'ouverture partielle. Chaque type d'ouverture prend un bouton. Si on ne fait que de l'ouverture totale, on peut avoir 15 télécommandes. Si on fait de l'ouverture totale et de l'ouverture partielle, on ne peut avoir que 7 télécommandes
Toutes les motorisations en 24V disposent de la fonction ralenti de fin de course. Que signifie "ralenti de fin de course" ?Le ralenti de course permet de réduire les chocs de votre portail sur les butées afin de préserver la durabilité du portail.Quelles sont les motorisations qui intègrent le ralenti de fin de course ?Pour les portails battants
Ce sont les motorisations en 24 volts. Le plus simple et de regarder les tableaux de synthèse des motorisations sur la page de choix des motorisations de portail.
Pour les portails coulissants
Toutes les motorisations de portail coulissant intègres le ralenti de course.
Oui, il est obligatoire que la motorisation ait un point d’arrêt pour stopper son cycle. Il est nécessaire que les battants s’arrêtent sur une butée.Pourquoi est-il obligatoire de mettre des butées ?Il y a deux types de butées pour un portail de maison.
Les/la butée(s) centrale(s) : permet d'arrêter les moteurs quand le portail se ferme.
Les butées latérales : permet d'arrêter les moteurs quand le portail s'ouvre.
Existe-t-il des motorisation sans butées ?Oui, la motorisation à bras Extel Umii XB250 et la motorisation à vérin Extel Umii XV250 sont des motorisations avec des butées intégrées à la motorisation. Vous pouvez ainsi vous passer des butées physiques de votre portail.
Oui, nos motorisations savent gérer ces cas. Il y a juste 2 choses à vérifier et on vous explique tout ça.Que dois-je vérifier sur mon portail asymétrique pour le motoriser ?Qu'est-ce qu'un portail asymétrique ?
Un portail asymétrique se compose de deux vantaux ou battants de tailles inégales. Généralement, la répartition se fait dans des proportions d'un tiers et deux tiers. Concrètement, cela signifie qu'un des battants est plus court que l'autre.
Cette configuration asymétrique offre plusieurs avantages :
Un look original qui se démarque des portails classiques.
Une touche esthétique moderne pour votre entrée.
La possibilité qu'un des battants fasse office de portillon.
Vous avez seulement 2 choses à vérifier :
Toutes nos motorisations de portail Avidsen, Thomson, Extel, Easymate, Astrell savent gérer cela.
Il faut vérifier que le plus grand battant ne dépasse pas les spécifications de la motorisation
Par exemple, pour la référence 761005, le moteur battant Extel Umii XB250, il faut que le plus grand battant fasse moins de 2,5 m de long et 250 kg
Il faut vérifier la taille du battant le plus petit.
pensez à prendre de la marge, mais voici un ordre de grandeur :
moteur à piston : approximativement 1,5 m minimum.
moteur à vérin : approximativement 70 cm minimum.
moteur à bras : approximativement 1 m minimum.
Bonjour,
En effet le wifi est obligatoire.
Bonjour,
Nous sommes navrés mais vos piliers semblent trop fin pour installer une de nos motorisation.
Bonjour,
Vous devrez appuyer 3 secondes sur la touche "+" de la carte électronique.
Cordialement,
Bonjour,
Pour toutes questions techniques, merci de contacter le support à cette adresse [email protected]
Bonjour,
Vous pourrez alimenter cette motorisation par le kit solaire de référence 114375 mais, dans ces cas-là, vous ne pourrez pas utiliser le module connecté Homegate fourni avec la motorisation 114202.
Bonjour,
Il est possible de connecter le module connecté et à la fois le visiophone pour l'ouverture et la fermeture de votre motorisation.
Bonjour,
Nous vous informons que l'usage de butée au sol est obligatoire en fermeture comme en ouverture.
Bonjour,
Vous pouvez retrouver l'offre sur le site du fabricant:
https://www.avidsen.com/fr/offrespeciale
Bonjour,
Pour faire une fermeture automatique à une heure donnée, il faut forcément passer par le module connecté. Il n'y a pas d'horloge au niveau de la carte électronique. Mais oui, c'est possible.
Vous pouvez également activer l'ouverture matinale via le clavier à codes sans soucis.
Bonjour,
La motorisation à bras articulé sous la référence 114201 permet bien d'effectuer une ouverture vers l'extérieur,
vous pouvez tout à fait ajouter les accessoires ultérieurement sur votre automatisme,
Seule la batterie sous la référence 114257V fera l'affaire en cas de coupure de courant.
Cordialement,
Bonjour,
Si votre portail est léger vous pourrez baisser la force de la motorisation depuis les réglages de la carte.
Bonjour,
Hélas aucune motorisation de portail dans notre catalogue ne peut s'ouvrir sur une pente.
Bonjour,
Oui, l'installation de l'application AvidsenHomesur les deux smartphones sera nécessaire.
Bonjour,
Si votre visiophone dispose d'une sortie de type contact sec alors vous pourrez piloter la motorisation depuis votre interphone.
Bonjour,
Les moteurs doivent obligatoirement être installés côté intérieur de la propriété.
Bonjour,
En effet, il ne vous sera pas possible de connecter le HomeGate en alimentation solaire. En effet, ce dernier fonctionne en 230V.
Néanmoins, le reste de la motorisation peut très bien être alimenté avec une alimentation solaire adaptée (ref 114375)
Bonjour,
Sous reserve de l'environnement, la portée radio des téléocmmandes est de 70m en champs libre.
Les télécommandes supplementaires sont disponibles sur ce lien : https://www.maisonic.com/telecommande-4-boutons-a-clapet-avidsen-114253g.html
Bonjour,
Le modèle 114202 peut en effet être utilisée pour une ouverture l'extérieur, sans programmation particulière. Assurez-vous juste d'avoir une cote "D" de 100mm maximum (voir notice) ainsi que de bien suivre la notice d'utilisation complète pour le montage de l'automatisme.
Bonjour,
Nous vous informons que cette carte électronique est conçue et dimensionnée pour fonctionner avec les moteurs dans lesquels elle est embarquée. Nous ne pourrons vous garantir aucune compatibilité avec un autre modèle de motorisation.
Bonjour,
La référence 114202 dispose d'un transformateur 230Vac - 24Vac intégré. Nous ne pouvons vous garantir le bon fonctionnement de l'automatisme si vous n'utilisez pas le transfo intégré.
Bonjour,La motorisation dispose d'une entrée contact sec, le portier Extel permettra de déclencher l'ouverture du portail.
Bonjour,
La motorisation met 17s pour ouvrir un portail à 90°.
Bonjour,
Non, le remplacement de la carte mère seule ne suffira pas, il sera nécessaire de tout remplacer.
En effet, le modèle ORANE 2 ref 114155 fonctionne en 12V alors que le ORANE connect fonctionne en 24V
Bonjour,
Cette motorisation peut faire une ouverture vers l'extérieur si votre distance D (distance entre les gonds et la face interne des piliers) ne dépasse pas 10 cm.
Bonjour,
Oui, la motorisation à bras articulé Orane Connect sous la référence 114202 est bien compatible avec une alimentation solaire en 24V,
Vous aurez également notre modèle de kit solaire sous la référence 114374.
Cordialement,
Bonjour,
L'ouverture vers l'exterieur genère effecitvement un encombrement supplémentaire qui pourrait vous gener. ( 25 cm environ par bras )
Produits avec la même application
Victime de son succès
Victime de son succès
Victime de son succès
Description
Découvrez Orane Connect d'Avidsen, le moteur connecté pour portail à battants qui permet de contrôler votre ouvrant à distance, avec votre smartphone ou votre commande vocale.
Le plus : vous pourrez toujours piloter la motorisation avec votre/vos télécommande(s), même si vous avez installé le module connecté.

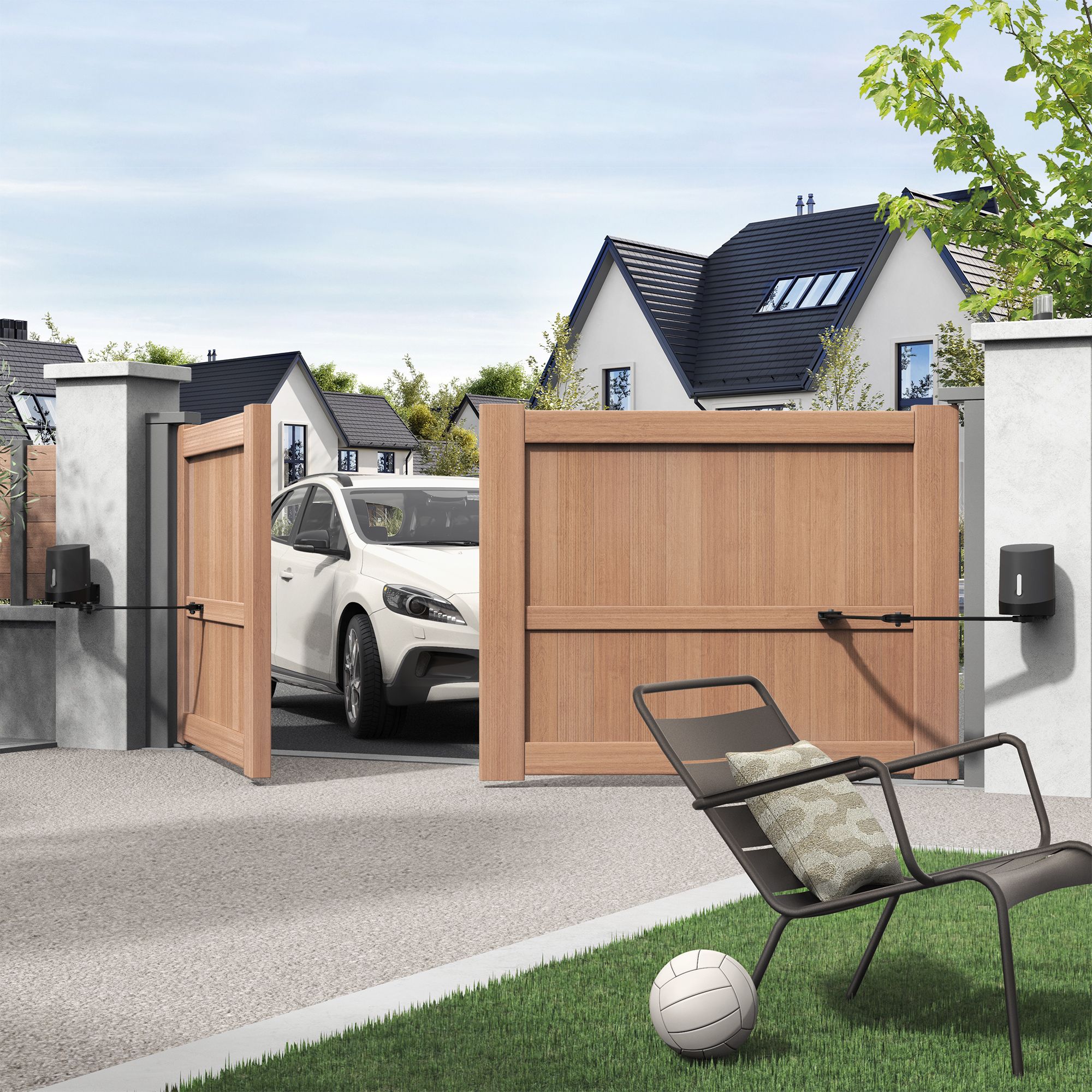

La motorisation connectée Orane Connect est destinée à un portail à battants
Orane Connect est compatible avec les portails à battants. Chacun des battants doit mesurer au maximum 2, 50 mètres et peser au maximum 250 kilos.
Orane Connect est compatible avec tout type de matériau de portail : PVC, aluminium, bois, acier. Le moteur peut actionner un portail ajouré ou plein.
Notre conseil : Orane Connect est le produit à privilégier dans deux cas de figure :
- Le gabarit du portail est lourd, imposant
- Vous disposez d'une place conséquente derrière votre battant de portail, pour laisser un espace suffisant aux bras articulés lorsqu'ils sont repliés
Si ces deux critères ne sont pas remplis : portail plus léger, manque d'espace derrière les battants, privilégiez une motorisation à vérins pour portail à battants, par exemple la motorisation Teha Connect d'Avidsen (réf. 114174).
Le plus : Orane Connect offre une ouverture maximale de 135° à l'intérieur de la propriété et une ouverture maximale de 90° à l'extérieur de la propriété.
Les avantages d'une motorisation connectée pour ouvrir et fermer son portail
NB : pour profiter d'un usage optimal de votre motorisation, vous devez bénéficier d'un abonnement Internet et du Wifi.
En plus de la motorisation avec la/les télécommande(s), Orane Connect vous offre deux modes de contrôle d'ouverture et de fermeture :

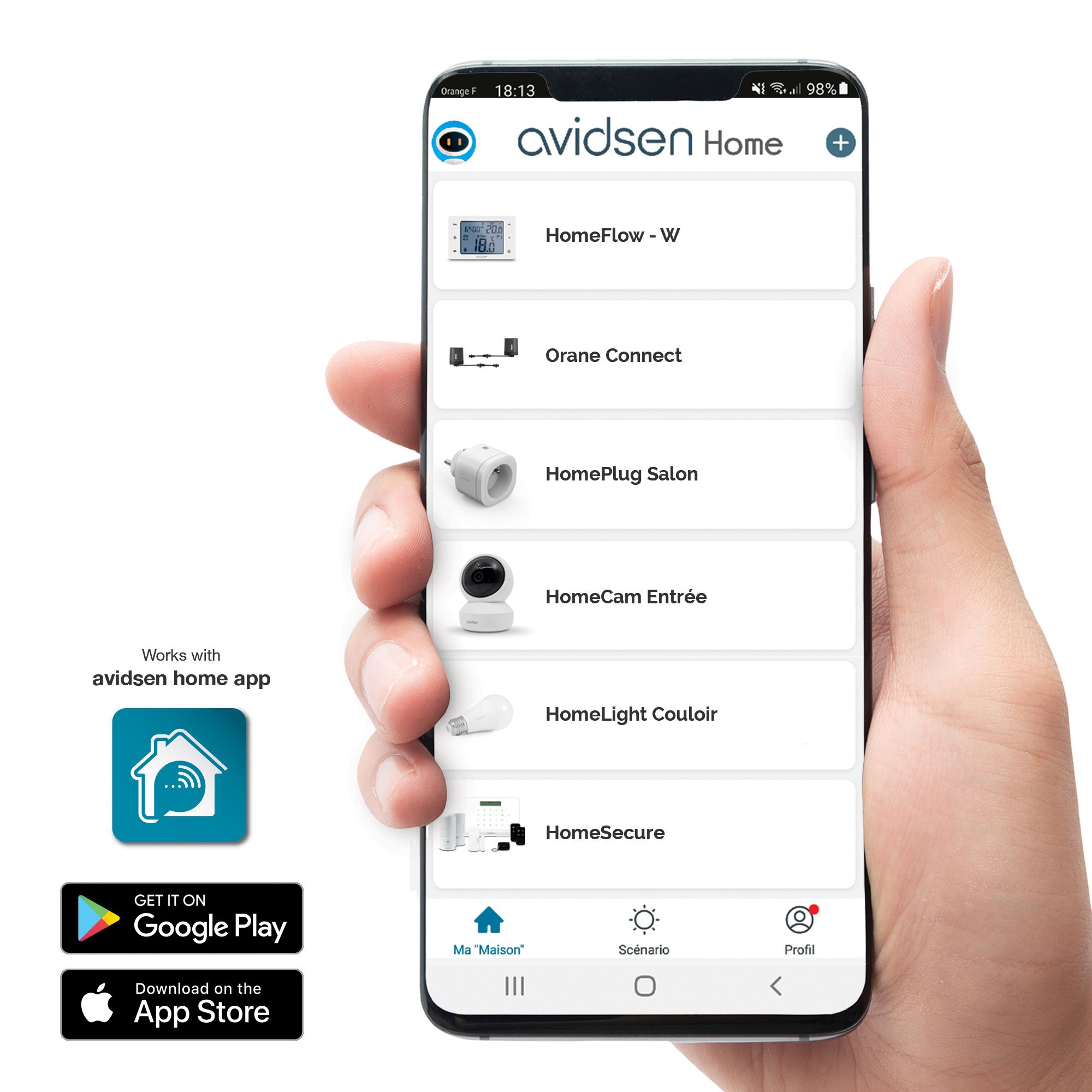

- Votre smartphone - avec l'application Avidsen Home
- Votre voix grâce à votre assistant vocal Google ou Alexa
Avec le module connecté, on peut commander une ouverture totale du portail, mais pas le mode piéton.

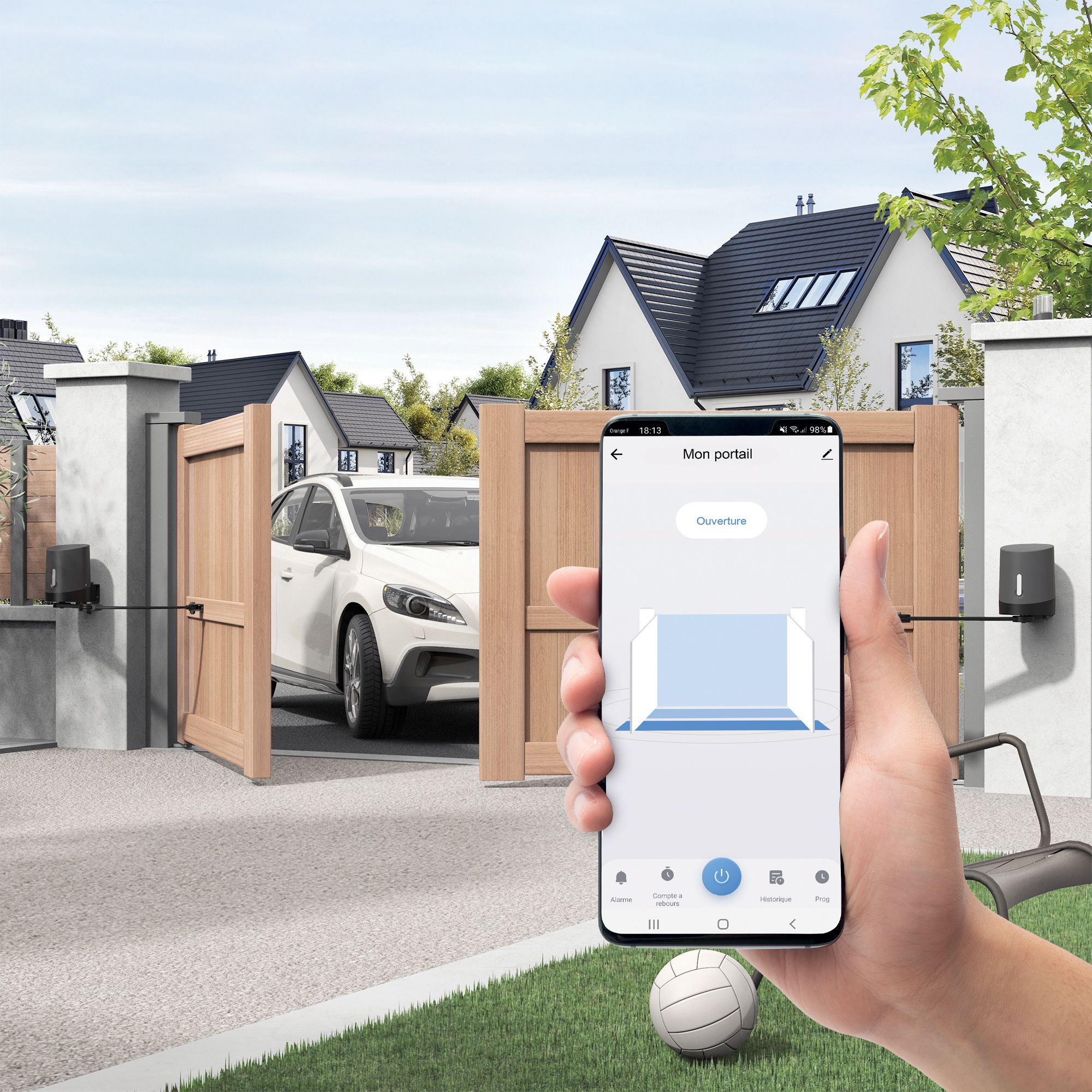

Comment fonctionne le contrôle à distance de la motorisation connectée ?
Chaque jour, matin et soir, en ouvrant l'application Avidsen Home, d'un simple clic, ouvrez et fermez rapidement votre portail motorisé sans sortir de votre véhicule. En ouvrant à distance, anticipez votre départ ou votre retour à domicile. Vous n'attendez pas l'ouverture des battants dans la rue.
Vous vérifiez, quand bon vous semble, en temps réel, que votre portail est bien fermé quand il doit l'être (vous êtes par exemple parti au bureau ou en vacances). Si le portail n'est effectivement pas fermé, vous pouvez le refermer depuis votre lieu de travail ou votre destination de vacances.
Grâce à la présence d'un capteur situé dans le module Home Gate (tout est prêt à l'emploi quand vous achetez le kit de motorisation connectée), votre smartphone se connecte à votre moteur automatiquement avec l'application Avidsen Home.
C'est le contrôle à la voix de votre moteur de portail le point fort du dispositif. Le matin avant de partir, ouvrez le portail "Alexa, active le portail" "Ok Google, active mon portail", puis partez rapidement.
Et si je veux ouvrir mon portail de façon classique ?
Ça reste possible. Le kit de la motorisation connectée comprend de base deux télécommandes qui disposent d'une portée de 80 mètres en champ libre : vous anticipez l'ouverture et la fermeture de vos battants avant de rentrer et de sortir de chez vous.
Le plus : il sera possible, selon vos besoins et ceux des membres de votre famille, d'ajouter des télécommandes supplémentaires.
Notez aussi que c'est avec les télécommandes uniquement que vous pouvez utiliser le mode piéton (ouverture partielle des battants).
En sachant que la motorisation Orane Connect est compatible avec la majorité des portiers audio et vidéo du marché, vous pourrez associer votre moniteur à votre portail. Un visiteur sonne ? Depuis votre visiophone, répondez puis ouvrez votre portail.
Des fonctionnalités pour utiliser votre portail motorisé en toutes circonstances
Toutes les possibilités incluses dans votre dispositif motorisé, dont son engrenage en métal, sont pensées pour la sécurité de l'usager et la pérennité de l'installation.
Démarrage progressif/ralenti en fin de course
Orane Connect ne force pas le mouvement de vos battants ; en effet, le moteur réalise systématiquement un démarrage progressif et un ralenti en fin de course.
Le démarrage progressif et le ralenti en fin de course offrent une discrétion supplémentaire. En effet, il n'y aura pas de "gros bruit" d'arrivée des battants sur les butées. C'est aussi plus délicat pour les battants qui sont préservés.
En ce qui concerne la détection d'impact, avantage certain : la carte électronique surveille en permanence la consommation de courant des moteurs, pour une mise en sécurité rapide en cas de contact avec les battants.
Le mode piéton
Votre visiteur vient à pied ou avec son vélo. Après qu'il a sonné, vous ouvrez votre portail. Mais cela peut être un seul battant. Ainsi, vous économisez l'ouverture d'un battant. C'est aussi une option confortable pour vous, totalement adaptée à la situation.
Pour installer le mode piéton, vous avez deux options possibles :
- Vous n'ouvrez qu'un seul battant
- Vous installez le moteur sur un portillon (en ayant en tête les contraintes d'espace)
Rappel : le mode piéton est possible uniquement depuis la télécommande. Il n'y a pas d'ouverture piétonne par commande wifi. Le visiophone ne pourra effectuer qu'une ouverture/fermeture totale.
Vous pouvez effectuer des ajustements facilement

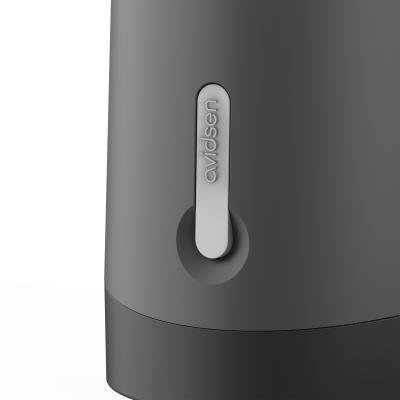

En cas de panne de courant par exemple, vous pouvez utiliser le débrayage manuel des moteurs à l'aide d'une clé de débrayage.
Vous pouvez également opter pour deux types de fermeture :
- La fermeture automatique (après temporisation)
- La fermeture semi-automatique (en appuyant sur un bouton de la télécommande)
DÉCOUVREZ LE CONTENU DU KIT
- 2 moteurs à bras articulés 24 VDC à électronique intégrée
- 2 télécommandes à 4 boutons chacune
- 1 feu clignotant
- 1 jeu de photocellules
- Pattes et équerres de fixation
- 1 module connecté Avidsen Home Gate avec capteur de position, précâblé
→ A ce kit, vous pourrez ajouter une batterie de secours dans votre moteur pour éviter les effets indésirables d'une panne de courant (Avidsen, réf. 114257).
→ Ce kit utilise de l'aluminium recyclé.
Caractéristiques
| Type de produit | Motorisation de portail |
|---|---|
| Alimentation des accessoires | câbles |
| Détection automatique des obstacles (anti-écrasement) | Oui |
| Programmation en autoapprentissage | Oui |
| Télécommande | Inclus |
| Pilotage du dispositif | Smartphone, Télécommande |
| Temps d'ouverture complète | 17 |
| Facilité d’installation | Bricoleur |
| Matériau de l'emballage | Carton recyclé |
| Matériau du produit | Aluminium recyclé |
| Commandable par interphone | Oui |
| Déblocage manuel en cas de coupure d'électricité (débrayage) | Oui |
| Ouverture partielle pour piéton | Oui, Oui |
| Ouverture du portail | Battant / ouvrant |
| Remplissage du portail | Ajouré / semi-ajouré, Plein |
| Longueur totale du portail | Jusqu'à 5 m |
| Mais aussi | 2 battants de taille différentes |
| Poids du portail | Jusqu'à 500 kg |
| Marque | Avidsen |
| Comment voulez-vous alimenter ? | Alimentation filaire (220 Volts) |
| Tension d'alimentation du moteur | 24 Volts - DC (Courant continu) |
| Application smartphone | Avidsen Home |
| Garantie | 3 ans |
| Compatible assistant vocaux | Amazon, Google |
| Connecté | Oui |
Documents à télécharger
Notice 114202
Fiche produit 114202
Quickstart 114202
Pièces détachées
Avis clients
Marque
Avidsen, connectez votre habitat
Marque française dans le domaine de la motorisation de portail, Avidsen a réussi à se démarquer grâce à sa réactivité par rapport aux besoins des consommateurs. Acteur de référence dans l’univers de la maison connectée, Avidsen conçoit des produits faciles à installer, à utiliser ainsi qu’accessibles à tous.
Maisonic a sélectionné pour vous les meilleurs produits Avidsen. Notre catalogue englobe un large panel de motorisation de portails à battants ou coulissant, des télécommandes, des interphones et visiophones couleur, des kits d’alimentation solaire, des claviers à codes, carillons et d’autres accessoires. Maisonic vous propose également des produits Avidsen novateurs pour sécuriser votre habitation. Caméras de vidéosurveillance intérieur/extérieur, détecteurs de mouvement, d’ouverture, avertisseurs de fumée, alarmes, mini- alarme, etc de marque Avidsen sont sur Maisonic. L’ensemble des produits Avidsen est garanti entre un à cinq ans selon le produit (la garantie est détaillée sur chaque fiche produit Maisonic) pour assurer votre entière satisfaction.
