Visiophone 7 pouces connecté à votre smartphone - Connect - Extel

Réf.: 720308

Extel

Faites entrer le confort dans votre maison, avec le visiophone Extel Connect. Ce modèle d’interphone vidéo vous permet de voir et de parler avec vos visiteurs. Depuis votre maison ou à distance, grâce à une application sur smartphone, vous pourrez contrôler vos visites.

299,00 €
Disponibilité: Disponible Hors stock
Date de livraison prévue entre 2 et 5 jours ouvrés
Ajouter à mes envies

Le visiophone Extel Connect, l’allié de votre quotidien

Cet interphone vidéo au design élégant deviendra l’accessoire indispensable de votre domicile. Facile d’utilisation, cet appareil se modernise pour devenir à la fois tactile et connecté.

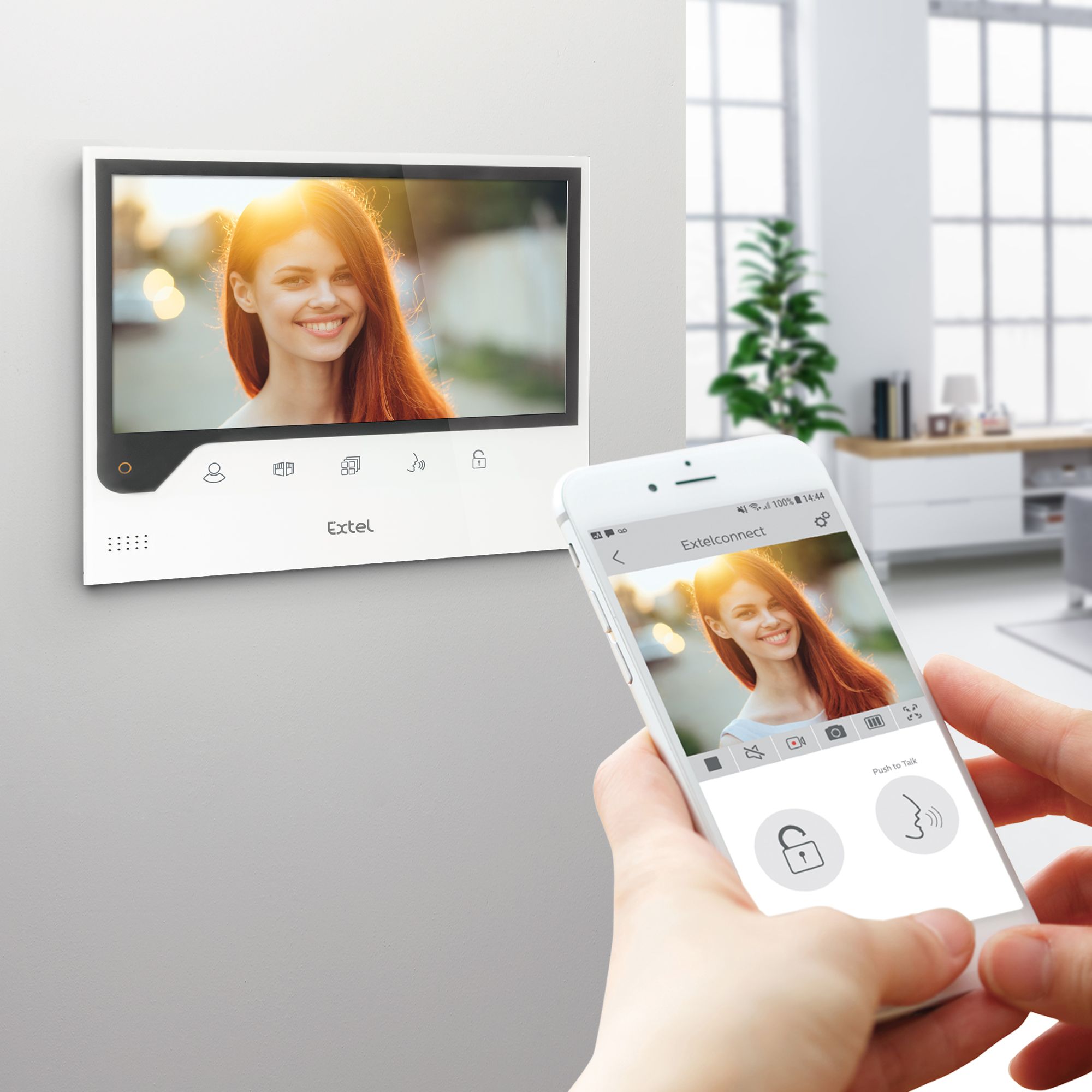

Vous pourrez recevoir vos appels vidéo directement sur votre smartphone, grâce à une application dédiée. Ce dernier vous permettra également d’activer l’ouverture de votre portail ou de votre portillon. Il n’aura jamais été aussi simple et agréable d’utiliser un visiophone !

Le confort d’utilisation offert par le modèle de visiophone Extel Connect est couplé à un design soigné.

Les fonctionnalités du visiophone Extel

L’installation de votre interphone vidéo sera rapide et aisée. Le moniteur intérieur et la platine de rue sont reliés par seulement 2 fils.

Vous pourrez visualiser vos visiteurs et discuter avec eux où que vous soyez, grâce à votre smartphone et à sa connexion wifi. Avec votre application, vous pourrez également activer l’ouverture de votre portail ou de votre portillon, depuis votre moniteur ou votre téléphone. Si vous devez par exemple vous faire livrer un colis durant votre absence, vous pourrez ainsi ouvrir votre portail au livreur et le refermer dès son départ.

Votre visiophone prend en photo et enregistre vos visites durant votre absence et se voit doté d’une fonction monitoring.

Vous pourrez connecter autant de téléphone que vous souhaitez à votre visiophone. Si vous êtes une famille de 2 adultes et 5 enfants, alors les 7 personnes pourront installer l'application sur leur téléphone Android ou Iphone.

Les « plus » produit

Grâce à ce modèle de visiophone, vous disposez d’un système de double commande, pour ouvrir à la fois le portail et le portillon. Ce portier vidéo est par ailleurs doté d’une vision nocturne, pour visualiser correctement vos visiteurs tardifs.

Pour un confort d’utilisation, la platine de rue de l’interphone vidéo est munie d’un porte-étiquette éclairé.

Enfin, la platine de rue se voit protégée par une visière en aluminium, destinée à la mettre à l’abri des intempéries. La pérennité de votre installation n’en sera que meilleure.

Les caractéristiques techniques de l’interphone vidéo Extel Connect

Le câblage de votre visiophone s’effectue avec 2 fils, pour une distance maximale de 100 m entre la rue et la maison. Il vous sera possible de commander à la fois votre portillon et votre portail motorisé, si vous possédez les deux.

Ce kit de visiophone vous est proposé avec 6 sonneries différentes, pour un volume de 85 dB.

Il dispose des normes et certifications requises pour un visiophone : CE, RoHS, REACH.

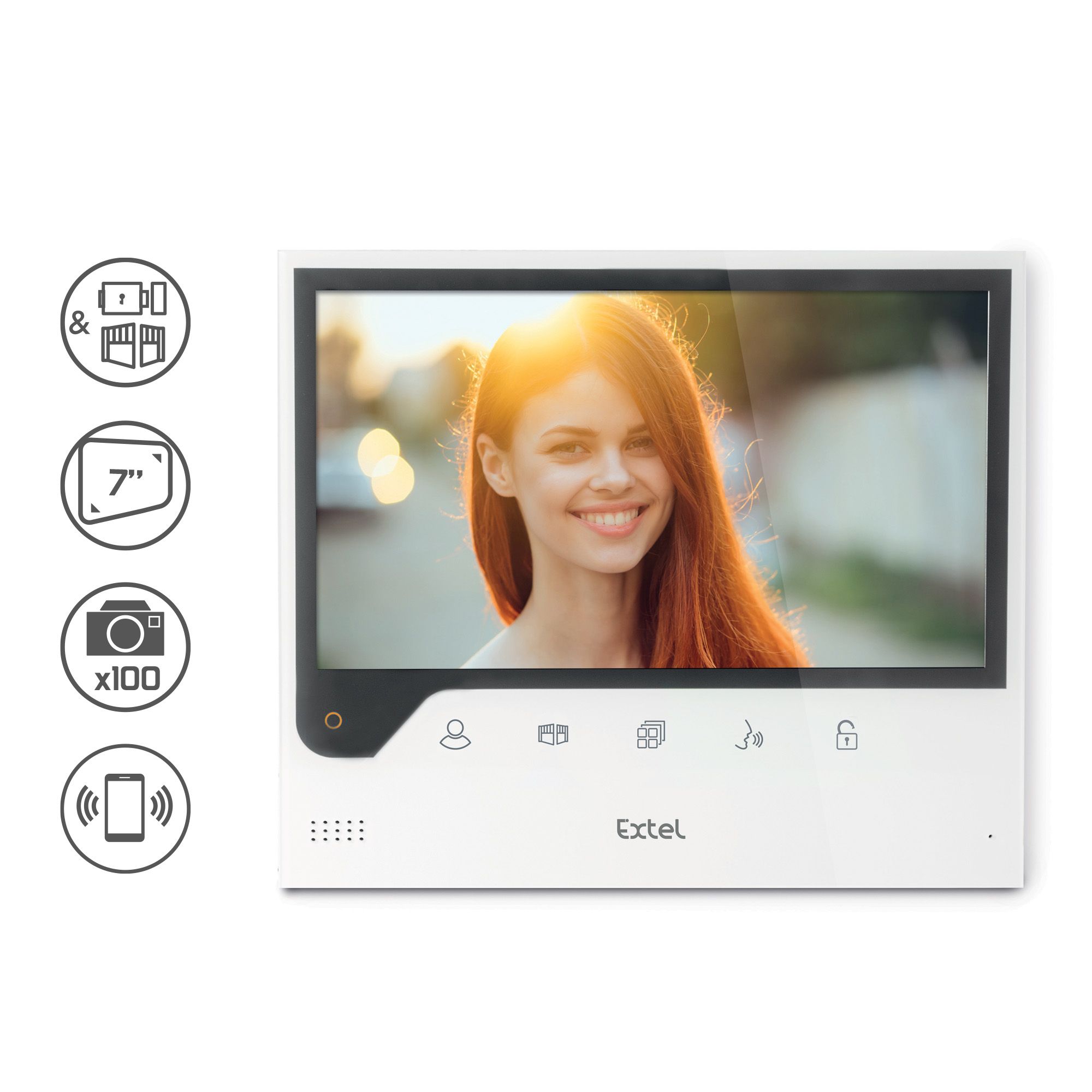

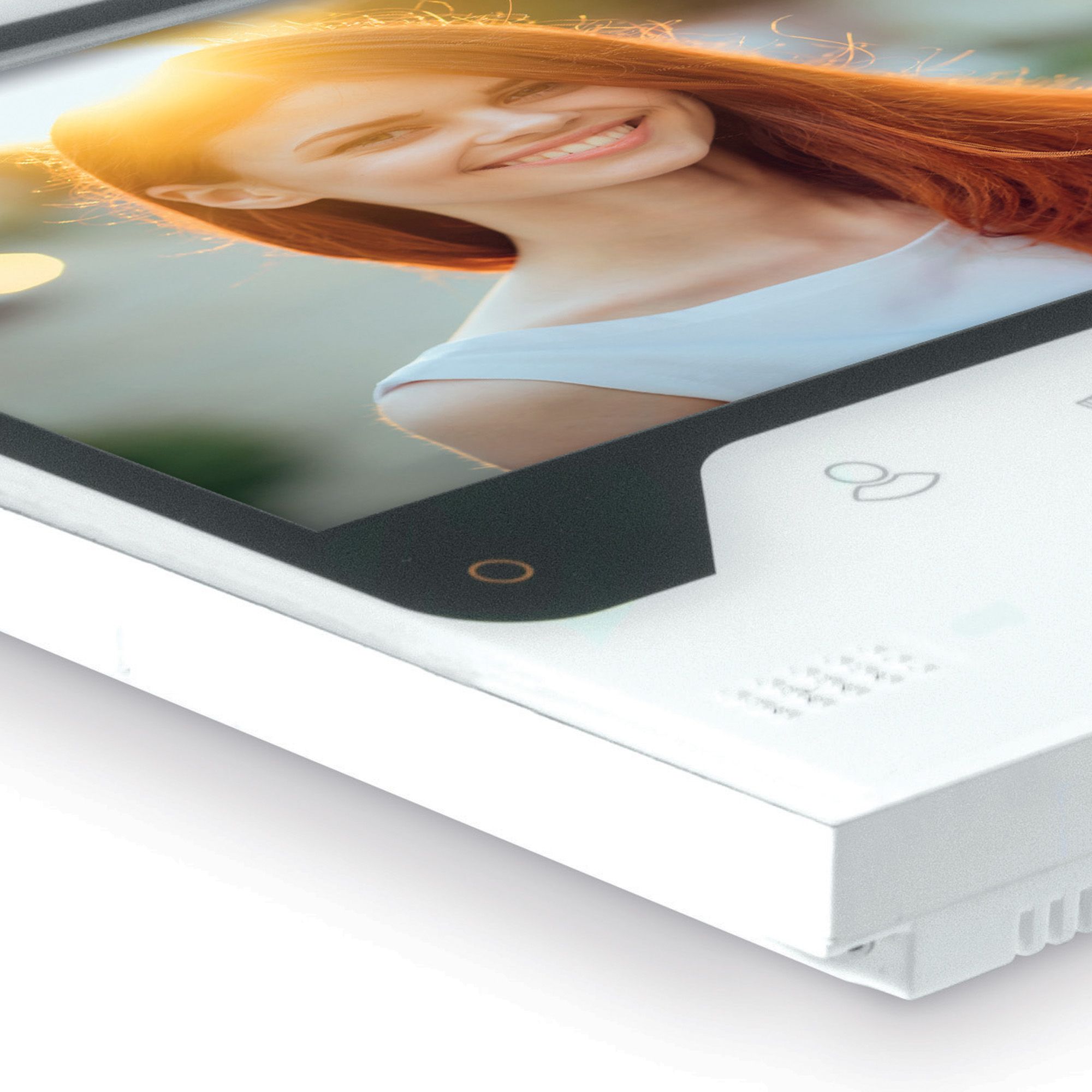

L’écran du moniteur intérieur

Le design élégant noir et gris du moniteur Extel Connect s’harmonisera aisément avec tout type d’intérieur. L’écran mesure 7 pouces, soit 18 cm de diagonale, pour une résolution de 800 x 480 px.

Il se fixe sur le mur, grâce à un support fourni et pourra enregistrer jusqu’à 100 photos.

Vous pourrez régler le contraste, ainsi que les sonneries et leur volume, selon vos préférences.

Ses dimensions modestes lui permettront de s’intégrer discrètement dans votre intérieur : 150 (h.) x 175 (l.) x 14 (p.)

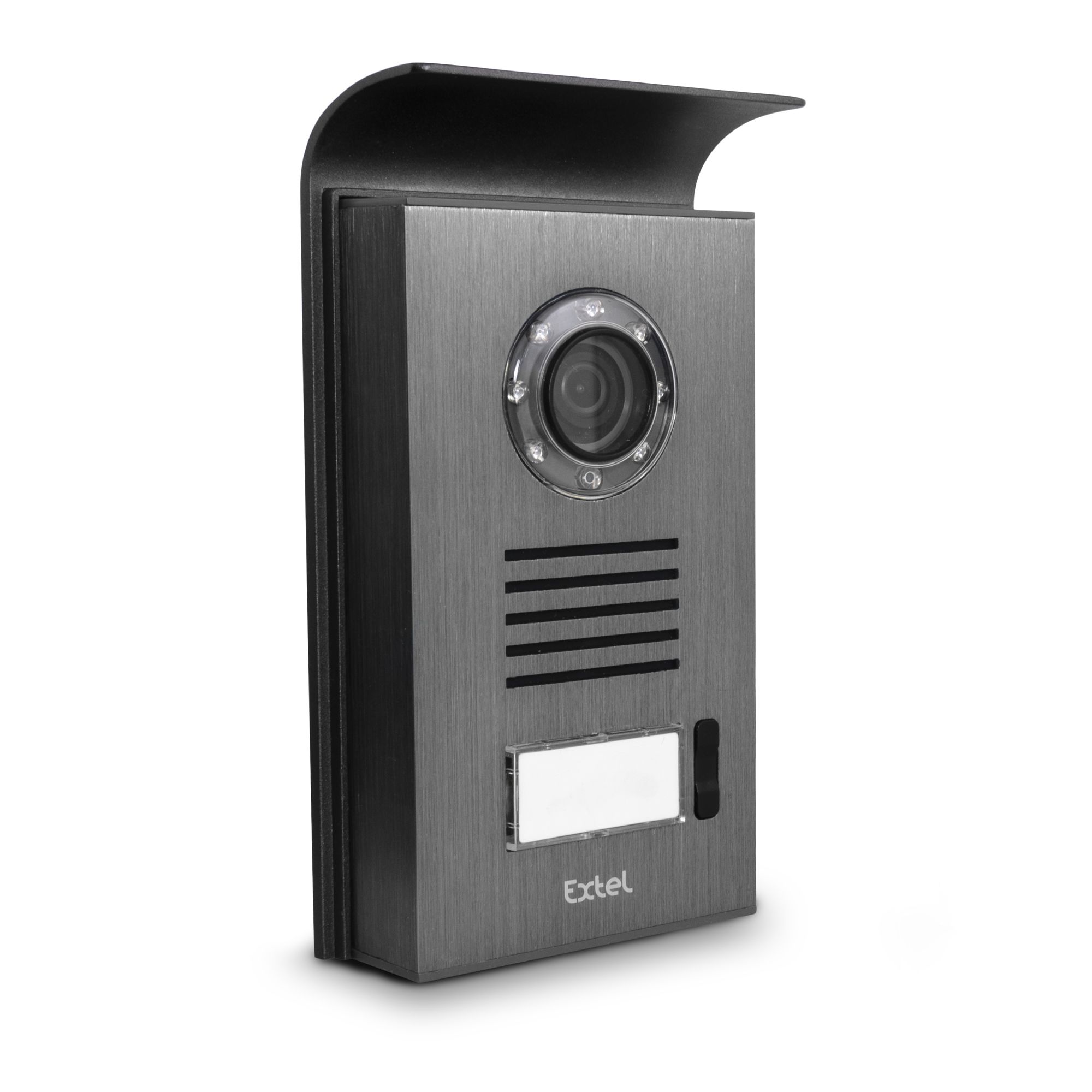

La platine de rue

La platine de cet interphone vidéo arbore un élégant design en aluminium noir et gris et se voit munie d’un capteur C-MOS couleur 650TVL. Sa caméra orientable vous permettra d’avoir un angle de vue optimal : H70 °/V55°, pour une surveillance parfaite de votre domicile.

Elle possède un mode vision de nuit, qui fonctionne grâce à des LEDs infrarouges invisibles. Son porte-étiquette lumineux offrira par ailleurs un confort d’utilisation appréciable à vos visiteurs.

En toute saison, vous n’aurez pas à craindre le froid saisissant de l’hiver ou les températures élevées d’un été caniculaire. Ce système de visiophone résistant supportera des températures comprises entre -20 ° et 50 °.

De taille idéale, il s’intégrera aisément à votre mur extérieur, pour être parfaitement visible par vos visiteurs sans être tape-à-l’œil : (185 [h.] x 100 [l.] x 46 [p.])

Caractéristiques électriques

  • Commande gâche : 12V/1.1A maxi
  • Commande portail : pouvoir de coupure 12V/2A maxi
  • Caractéristiques de la platine : 24 V DC/550 mA/13,2 W

Contenu du kit visiophone Extel Connect

Votre kit d’interphone vidéo est doté d’un moniteur couleur 7 pouces, composé de touches tactiles et se connecte en Wifi. Il sera accompagné d’un support mural destiné à supporter le moniteur installé dans votre maison.

Vous trouverez également dans ce kit  votre platine de rue élégante, par laquelle vos visiteurs pourront vous contacter et vous parler.

La visière anti-pluie en aluminium de la platine est elle aussi incluse dans le kit d’interphone vidéo Extel Connect.

Schéma visiophone Connect

Garantie 2 ans

Vidéos d'installation et d'utilisation de l'application

Connexion du visiophone à l'application Android

Après avoir téléchargé l'application Extel Connet pour Android sur votre smartphone, il va falloir connecter une première et seule fois votre visiophone. Dans cette vidéo, on vous explique comment faire cette opération afin que vous puissiez gérer le visiophone directement depuis votre téléphone (toutes marques) utilisant Android.

Connexion du visiophone à l'application pour IOS (Téléphone Apple)

De même, il vous faut téléchager et installer l'application IOS Extel Connect sur votre téléphone. Dans la vidéo ci-dessous nous vous expliquons comment connecter l'interphone à l'application.

Connecter un deuxième téléphone à l'application

Suivez ce tuto vidéo « Installation d’un 2ème téléphone » pour vous aider à la connexion au visiophone Extel connect.

Comment utiliser l'application Extel Connect au quotidien


Type de produit : Visiophone
Quel écran souhaitez-vous ? : Ecran de 15 cm et plus, Votre smartphone
Quelle liaison entre l'écran et la caméra ? : 2 fils
Que souhaitez-vous ouvrir ? : Un portillon ET un portail
Combien de sonneries différentes voulez-vous ? : 5 à 20 sonneries
Mais aussi : Vision nocture, Connecté, Mémorisation visiteur, Mode espion (voir ce qu'il se passe sans que personne ne sonne)
Gamme : Haut de gamme
Top marque : Extel

Caractéristiques techniques de l'Extel Connect

  • cablâge : 2 fils
  • distance maximale : platine de rue/caméra - écran : 100m
  • commande possible depuis l'ecran : ouverture d'une serrure (portillon) ET portail
  • sonnerie : 6 sonneries au choix
  • niveau sonore : 85dB
  • caractéristiques écran
    • diagonale : 7" (18cm)
    • résolution : 800 x 480 px
    • mémoire photo : 100 max
    • fixation : murale
  • caractéristiques platine de rue
    • capteur : C-MOS couleur 650TVL
    • angle de vue : H70°/ V55°
    • objectif : orientable
    • vision nocture : LEDs IR invisible
    • bouton d'appel lumineux : Non
    • porte étiquette lumineux : Oui
    • commande gâche : 12V / 1.1A maxi
    • commande portail : pouvoir de coupure 12V / 2A maxi
    • fixation : en saillie
  • réglages luminosité + contraste + volume sonnerie + couleur
  • finition
    • moniteur : plastique gris et noir
    • platine de rue : aluminium noir et gris
  • caractéristiques électriques 24V DC / 550mA / 13,2W
  • température de fonctionnement -20°C / +50°C
  • utilisation moniteur : intérieur
  • platine de rue : extérieur (IP44)
  • caractéristiques produit seul
    • dimensions moniteur : 150 (h.) x 175 (l.) x 14(p.)
    • dimensions platine de rue : 185 (h.) x 100 (l.) x 46 (p.)
    • poids : 1,0kg
  • caractéristiques kit
    • dimensions : 210 (h.) x 315 (l.) 97 (p.)
    • poids : 1,4kg
    • norme et certification CE, RoHS, REACH

Contenu du kit :

  • 1 moniteur couleur 7" touches tactiles Wifi
  • 1 platine de rue
  • 1 visière anti-pluie en aluminium
  • 1 support mural pour moniteur



Comment installer l'interphone vidéo connecté Extel Connect ?

Note : Si vous essayez votre produit avant de l’installer, posez le moniteur sur une surface plane et veillez à ne pas le faire avec la platine de rue et le moniteur dans la même pièce, sinon le visiophone émettra un son strident (effet Larsen)

Installation de la platine de rue

  1. Enlever la vis sous la platine de rue (1)
  2. Basculer la platine de rue vers l’avant (2)
  3. L’objectif de la platine doit être placé à une hauteur d’environ 1,60 m (3)
  4. Fixer solidement la visière antipluie à l’aide de vis (5) et mettre un joint silicone* (4) entre la visière et le mur afin d’éviter le ruissellement de l’eau. *Ne pas utiliser de silicone à base d’acide acétique (odeur de vinaigre)
  5. Raccorder les fils en respectant le plan de câblage (fig.6)
  6. Emboîter la platine de rue sur sa visière antipluie (7)
  7. Remettre la vis de fixation (8).

Câblage de l'interphone Extel connect

Dans le but d’éviter les risques de parasites et de dysfonctionnement, ne pas passer le câble de votre visiophone dans la même gaine que les câbles électriques. Attention : il ne faut en aucun cas doubler les fils pour en augmenter la section. En cas de court-circuit sur la ligne, une protection s’enclenche. Débrancher et rebrancher l’alimentation après 10 s.

Raccordement du visiophone

Important : Toutes les caractéristiques de longueur maximum de câble indiquées dans le tableau doivent être respectées en même temps.

Fils à utiliser :

  • 2 fils 0.75mm² jusqu’à 25 m
  • 2 fils 1.5 mm2 de 5 à 100 m
  1. Bien raccorder les fils en respectant le schéma de câblage. Bornes 1 et 2 du moniteur sur bornes BUS+ BUS- de la platine de rue
  2. Pour raccorder la platine de rue, 2 fils seulement sont nécessaires pour toutes les fonctions : sonnerie, image vidéo, interphone et les commandes d’ouverture (gâche et automatisme).

Aucune polarité n’est à respecter entre l’écran et la platine de rue. De même, aucune polarité n’est à respecter pour le câblage vers une gâche électrique ou une motorisation de portail.

Important : Pour le câblage bien se référer à l’étiquette collée au dos du moniteur et au dos de la platine de rue.

Raccordement d’une gâche ou serrure électrique

La raccorder directement sur les bornes 5 et 6 au dos de la platine de rue (aucune polarité à respecter). A noter que cette fonction n’est valide que si l’écran affi che la vidéo extérieure. Un témoin apparait pour confi rmer. Important : La gâche ou la serrure électrique que vous allez installer, devra impérativement être équipée d’une mémoire mécanique comme toutes les références EXTEL. Pour le câblage bien se référer à l’étiquette collée au dos de la platine de rue.

Raccordement d’une motorisation de portail

La raccorder directement sur les bornes 3 et 4 au dos de la platine de rue. La platine de rue délivre un contact “sec” sans courant à raccorder sur la commande “bouton poussoir” de votre automatisme. A noter que cette fonction n’est valide que si l’écran affi che la vidéo extérieure. Un témoin apparait pour confi rmer.

Important : Ne pas exposer la caméra directement face au soleil, ou face à une surface réfléchissante. De même, penser à bien insérer l’ergot de la platine de rue dans l’encoche prévue à cet effet dans la visière antipluie. Conseil : il est recommandé de faire passer les câbles dans une gaine de protection, afin de les protéger des chocs et des intempéries.

Installation du moniteur (écran)

  1. Fixer le support mural (2) en faisant en sorte que l’écran du moniteur soit à une hauteur d’environ 1,60m.
  2. Raccorder les fils venant de la platine de rue (4).
  3. Brancher les fils de l’adaptateur (3) au dos du moniteur (sans le brancher sur secteur). Attention à bien respecter la polarité (cosses rouges et noires).
  4. Mettre en place le moniteur (1) sur le support mural (2).
  5. Brancher la prise du bloc alimentation dans la prise murale 230 V.



Guide d'auto-dépannage par diagostic de panne

Le moniteur ne s’allume pas

Cela signifie que le moniteur n’est pas alimenté. Vérifier le branchement de l’alimentation. Vérifier la position du bouton marche/arrêt

Mauvaise image et/ou son

Ce sont des perturbations qui proviennent de l'environnement. Soit un souci d'installation ou perturbation par un autre élement. Vérifier que les câbles utilisés sont de la bonne section et que les câbles de liaison du visiophone ne sont pas dans la même gaine que du 230V. Nous vous conseillons de vérifier le bon fonctionnement de votre produit en effectuant un essai courte distance (câble 2m mini / 5m maxi).

Image trop lumineuse

Faites attention à la position de la caméra. Ne pas exposer l’objectif de la caméra directment au soleil ou sur une surface réfléchissante

Pas de son en provenance de la platine de rue

Pensez aux insectes. Vérifier que le trou du micro de la platine ne soit pas obstruée.

Moniteur (écran) éteint (Led témoin éteinte)

Mauvais branchement ou court-circuit sur la ligne. Solutionner le problème de branchement, couper l’alimentation 10s. puis rebrancher. Vérifier la position du bouton marche/arrêt

Le moniteur ne s’appaire pas à la Box ADSL

Vérifier que la box est bien sur un wifi 2.4GHz et pas en 5GHz

Je reçois la notification, mais le téléphone ne sonne pas

Dans les paramètres de l’application, activer le «son»

Pas de notification d’appel

Dans les paramètres de l’application, vérifier que le mode «alarmes» soit bien activé. Dans les paramètres du téléphone, vérifier que le mode d’économie d’énergie est désactivé pour l’application Extelconnect. Sur IOS, vérifier que les notifications sont actives pour l’application Extelconnect.

Écran bleu sur le smartphone

Vérifier que le flux vidéo n’est pas à zéro

Je n’entends pas le visiteur sur l’application

Vérifier que le son n’est pas coupé

Extel

Extel est la marque spécialiste des visiophones et interphones pour gérer le portillon ou le portail de votre maison.

Extel smart Experience : gérez vos accès de façon plus intuitive

Marque française, Extel est aujourd’hui le leader sur le marché de la visiophonie. Forte de ses 45 années d’expérience, Extel a été pionnière et experte sur le marché de l’interphone et a su élargir sa gamme de produits. En perpétuelle création et lancement de nouveaux produits, Extel reste à la pointe de la technologie.

Maisonic a sélectionné pour vous les meilleurs produits Extel (reconnu au niveau international) en terme sécurité d’habitation. Notre catalogue englobe un large panel de visiophones avec ou sans fil, caméras de vidéosurveillance aux fonctions variées (caméras digitales avec ou sans fil, caméras factices avec voyants lumineux, etc), des interphones vidéo multi-habitations et bien d’autres produits. Maisonic vous propose aussi des motorisations de portails à battants et coulissants d’excellente qualité de la marque Extel.

Bonjour, Est il possible de voir ce qui ce passe devant chez nous sans que quelqu’un sonne? Peut on parler et entendre la personne a la porte? Merci

Bonjour, ce portier a le mode espion (voir ce qu'il se passe sans que personne ne sonne). Vous pouvez voir et parler avec la personne qui sonne au portier.


L'équipe Maisonic

Bonjour, La platine doit-elle être branchée au modem par câble rj45 ou fonctionne-t-telle aussi en wifi? Merci
Bonjour, la platine de rue doit être reliée par 2 fils avec le moniteur (l'écran). Le moniteur est connecté en wifi à votre box internet.
L'équipe Maisonic

J'ai 5 enfants! Peuvent ils tous télécharger l'application et ouvrir le portail ou la porte? Merci

MAJ de la réponse :

Il n'y a pas de limite de nombre de smartphone connectés au visiophone. Vous pouvez avoir 100 applications (donc téléphones) connectés à votre visiophone. La seule limite c'est que vous pourrez visualiser en même temps environ qu'à 5 utilisateurs simultanément car cela dépend du débit Internet qu'il y a chez vous.

Réponse initiale :

Bonjour, cela dépend de votre débit internet.


L'équipe Maisonic

Bonjour, Est il possible d'utiliser des badges pour déverrouiller la commande de motorisation du portail ? Merci
Bonjour, ce visiophone ne dispose pas de lecteur de badge RFID.
L'équipe Maisonic

Bonjour est il possible de faire fonctionner ce modèle avec un transformateur déporté dans mon tableau électrique et si oui quel modèle de transfo ? Cdlt

MAJ de la réponse :

Bonjour, même si la notice ne parle pas d'alimentation modulaire, l'interphone vidéo Extel connect est 100% compatible avec l'alimentation modulaire de Philips WelcomeEye Power

Réponse initiale : Bonjour, la notice ne prévoit pas d'alimentation modulaire.


L'équipe Maisonic

Bonjour, est-ce qu'avec le smartphone on peut ouvrir le portail ? Il faut télécharger une application particulière ? Merci.
Bonjour, vous pouvez commander l'ouverture du portail avec un Smartphone. Il faut télécharger l'application dédié au visiophone.
L'équipe Maisonic

Bonjour, peut on y ajouter des caméras séparées comme pour d'autres modèles d'interphones vidéo extel merci de votre réponse cordialement.
Bonjour, vous ne pouvez pas installer de caméra supplémentaire.
L'équipe Maisonic

Note moyenne : 4.00/5
ALAIN H. 15/03/2019 06:19:27

Un peu difficile a connecter les smartphone mais maintenant tout fonctionne très bien très content

MICHEL L. 27/02/2019 20:20:19

bien
