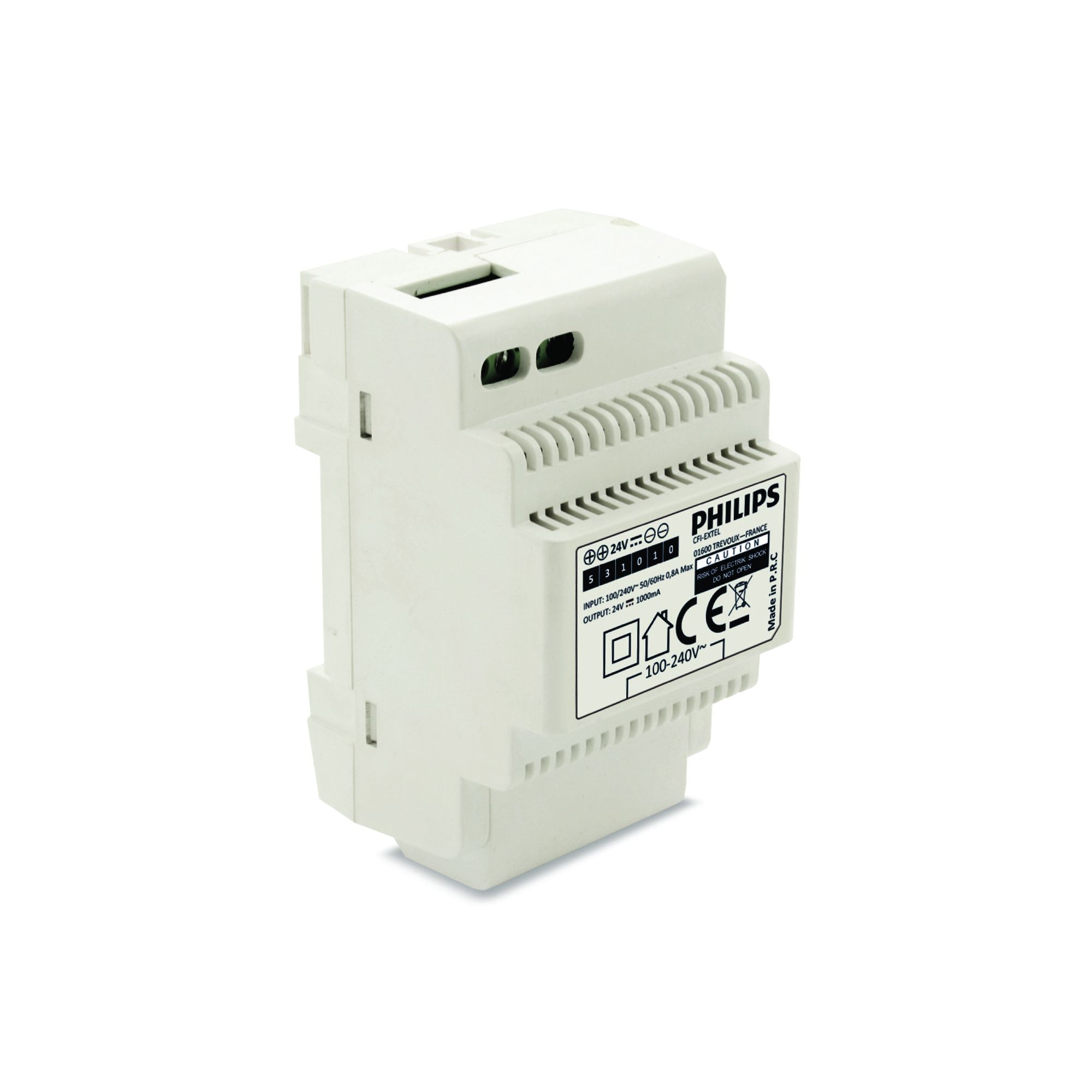

Transformateur 220/230 Volt vers 24 Volt en 0.8 ampères WelcomeEye Power, pour tableau électrique (rail DIN) - Philips

Intégrez ce transformateur modulaire Philips à votre installation électrique (tableau électrique) afin d'avoir une rendu plus esthétique de votre visiophone WelcomeEye. Celui transformera le 230V en 24V.

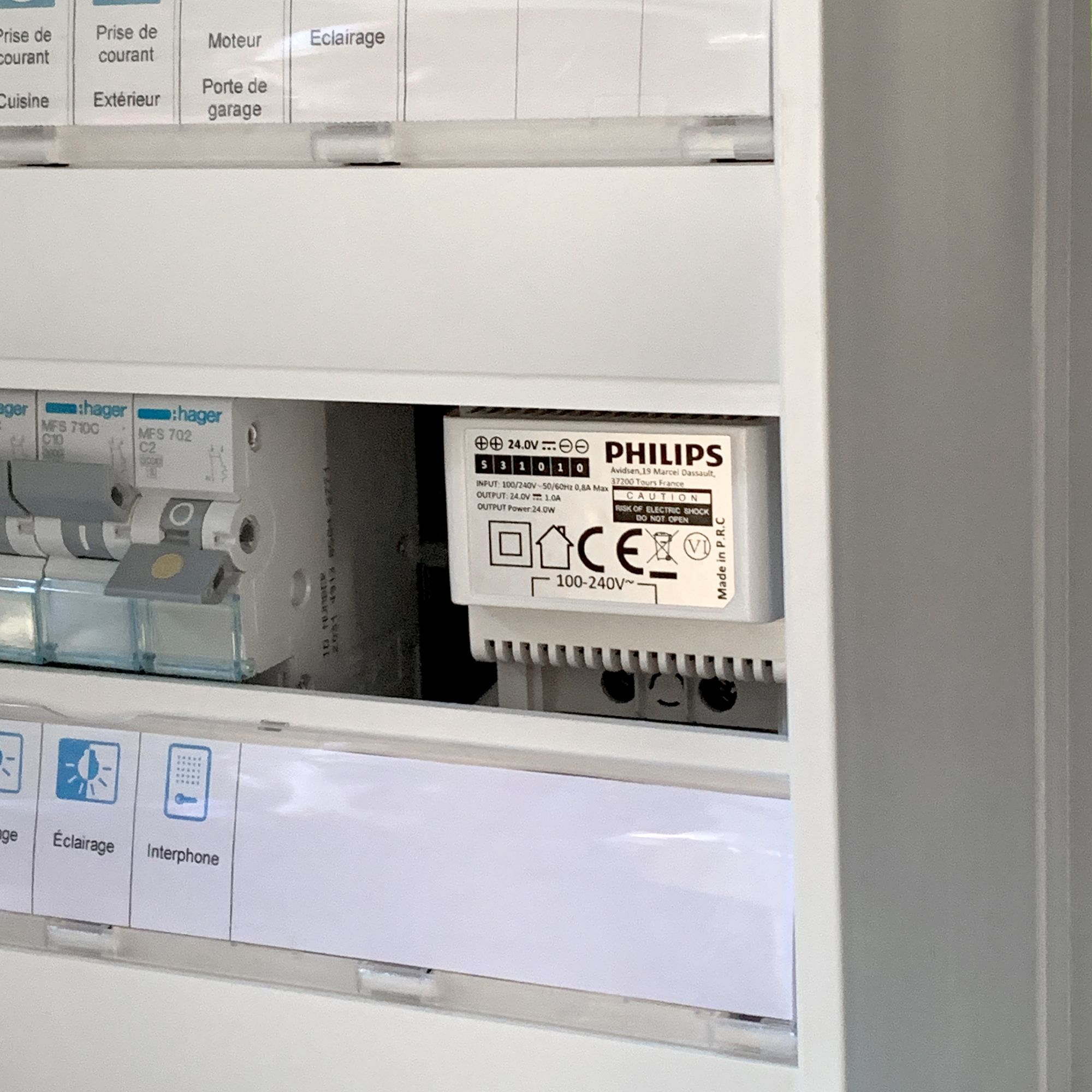

Attention, sur ce modèle l'arrivée 230V arrive sur les bornes du bas du transformateur. Il n'est pas compatible avec les peignes des tableaux électriques



Equipez votre installation du transformateur modulaire WelcomeEye Power afin d'avoir un rendu plus esthétique de votre visiophone WelcomeEye. Dans un tableau électrique le WelcomeEye Power s'intègre à votre tableau électrique ou en fixation murale. Celui-ci transformera le 230V en 24V pour votre visiophone Philips.



Schéna visiophone Philips Welcome

Compatible avec tous les visiophones Philips, vous pouvez connecter votre transformateur modulaire Philips à l'ensemble des interphones vidéos de la gamme WelcomeEye :

  • WelxomeEye Touch
  • WelcomeEye Connect
  • WelcomeEye Comfort
  • WelcomeEye Compact

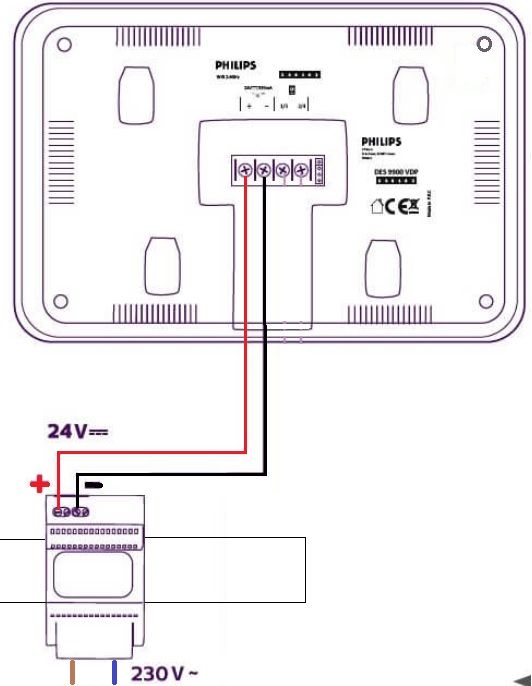

Branchement de l'alimentation Rail DIN



Alimentation rail DIN branchement



Caractéristiques Techniques

Caractéristiques du transformateur RAIL DIN

  • Finition plastique blanc

Caractéristiques électriques

  • Courant d'entrée (Primaire) : tension d'entrée 100/240V courant alternatif (AC) 50/60Hz
  • Courant de sortie (Secondaire) : tension de sortie 24V courant continu (DC)  0,8 Ampère
  • Connexion électrique 2 x 2 fils nus
  • Utilisation intérieur

Conseils d'installations

Le transformateur doit être connecté / protégé sur/par un disjoncteur 230V 10A

Nous vous conseillons d'utiliser du fil 1,5 mm2 (câble pour les lumières) d'un seul tenant pour connecter l'écran du visiophone.

Pour le branchement du primaire (entrée), il faut brancher uniquement lа рhаѕе еt lе neutre Comme c'est du courant alternatif, l'ordre n'est pas important (par convention, on met souvent la phase à gauche).

Caractéristiques produit seul

  • Dimensions :
    • Hauteur : 90 mm
    • largeur : 60mm
    • Profondeur : 55 mm
  • Poids : 150 grammes

Caractéristiques kit

  • Contenu : 1 transformateur modulaire
  • Dimensions :
    • Hauteur : 115 mm
    • largeur :  70 mm
    • Profondeur : 67 mm
  • Poids : 360 grammes

Norme et certification CE, RoHS, REACH

Garantie 2 ans

+ d'informations
14 €90 29 €90

Selectionner le modèle

Référence : 531010 Soyez rassurés les produits reconditionnés fonctionnent parfaitement bien.
Même garantie que le produit neuf :
Le packaging est abîmé. Le produit est complet et l’emballage n’a pas été ouvert.
Garantie 1 an
Le packaging a été ouvert mais le produit est complet. Il a été contrôlé et testé par le Service Après-Vente de Maisonic
NeedHelp installateur chez vous en moins de 24h
Livraison(s) possible(s)
  • Livraison en point relais en 3-5 jours : 3.90€
  • Livraison à domicile sur RDV en 2-3 jours : 6.90€
  • Livraison à domicile dès demain (Lundi-Jeudi avant 11h00) : 12.90€
En stock
En stock

Description

Intégrez ce transformateur modulaire Philips à votre installation électrique (tableau électrique) afin d'avoir une rendu plus esthétique de votre visiophone WelcomeEye. Celui transformera le 230V en 24V.

Attention, sur ce modèle l'arrivée 230V arrive sur les bornes du bas du transformateur. Il n'est pas compatible avec les peignes des tableaux électriques



Equipez votre installation du transformateur modulaire WelcomeEye Power afin d'avoir un rendu plus esthétique de votre visiophone WelcomeEye. Dans un tableau électrique le WelcomeEye Power s'intègre à votre tableau électrique ou en fixation murale. Celui-ci transformera le 230V en 24V pour votre visiophone Philips.



Schéna visiophone Philips Welcome

Compatible avec tous les visiophones Philips, vous pouvez connecter votre transformateur modulaire Philips à l'ensemble des interphones vidéos de la gamme WelcomeEye :

  • WelxomeEye Touch
  • WelcomeEye Connect
  • WelcomeEye Comfort
  • WelcomeEye Compact

Branchement de l'alimentation Rail DIN



Alimentation rail DIN branchement



Caractéristiques Techniques

Caractéristiques du transformateur RAIL DIN

  • Finition plastique blanc

Caractéristiques électriques

  • Courant d'entrée (Primaire) : tension d'entrée 100/240V courant alternatif (AC) 50/60Hz
  • Courant de sortie (Secondaire) : tension de sortie 24V courant continu (DC)  0,8 Ampère
  • Connexion électrique 2 x 2 fils nus
  • Utilisation intérieur

Conseils d'installations

Le transformateur doit être connecté / protégé sur/par un disjoncteur 230V 10A

Nous vous conseillons d'utiliser du fil 1,5 mm2 (câble pour les lumières) d'un seul tenant pour connecter l'écran du visiophone.

Pour le branchement du primaire (entrée), il faut brancher uniquement lа рhаѕе еt lе neutre Comme c'est du courant alternatif, l'ordre n'est pas important (par convention, on met souvent la phase à gauche).

Caractéristiques produit seul

  • Dimensions :
    • Hauteur : 90 mm
    • largeur : 60mm
    • Profondeur : 55 mm
  • Poids : 150 grammes

Caractéristiques kit

  • Contenu : 1 transformateur modulaire
  • Dimensions :
    • Hauteur : 115 mm
    • largeur :  70 mm
    • Profondeur : 67 mm
  • Poids : 360 grammes

Norme et certification CE, RoHS, REACH

Garantie 2 ans

N/A

Caractéristiques techniques Transformateur 220/230 Volt vers 24 Volt en 0.8 ampères WelcomeEye Power, pour tableau électrique (rail DIN)

Type de produit
Pièce détachée
Marque
Philips
Type de pièce détachée
Transformateur pour tableau électrique
Tension de sortie (volt)
24 Volts
Ampérage de sortie (ampère)
0,8 Ampère
Type de courant
DC = courant continu
Référence
531010
EAN
3345115310109

Notices Transformateur 220/230 Volt vers 24 Volt en 0.8 ampères WelcomeEye Power, pour tableau électrique (rail DIN)

Fiche produit 531010
Philips logo

Philips améliore votre quotidien

Acteur incontournable dans le domaine des nouvelles technologies, Philips innove maintenant dans le monde de la visiophonie. Tout le savoir-faire Philips en termes d’innovation et de design se retrouve dans les visiophones de la gamme WelcomEye.

Maisonic vous a sélectionné les meilleurs visiophone Philips. Raffiné et simple d’utilisation, les interphones vidéo Philips sauront combler tous vos souhaits.

Questions et réponses Transformateur 220/230 Volt vers 24 Volt en 0.8 ampères WelcomeEye Power, pour tableau électrique (rail DIN)

Bonjour, Le visiophone est fourni avec une prise secteur classique, pourquoi alors mettre ce transformateur ? Romain.B

Bonjour,

Il est prévu pour les clients n'ayant pas de prise électrique à proximité de l'endroit où il souhaite installer l'écran ou pour les clients qui ne souhaitent pas de fils apparents.


Bonjour Peut on brancher 2 écrans vision Philips dessus ou il faut mettre 2 transformateur Cordialement Philippe Philippe.R

Bonjour,

Nous ne pouvons vous garantir un fonctionnement correct sur vous raccordez deux moniteurs sur un seul transformateur modulaire.

Afin de bénéficer d'une installation optimale, nous vous invitons à utiliser un transfo par moniteur.


Bonjour, j'ai déjà une alimentation/ transformateur Urmet réf 1722 / 250 v en 33 v, peut-il convenir? merci jean-henri.E

Bonjour,

cette alimentation ne pourra délivrer que su 24v et ne semble donc pas compatible avec votre matériel


Bonjour, peut on passer le cable 24v. avec celui de la liaison (portier écran) dans le même tube ? Merci. Alain.V

Bonjour,

Oui cela ne gènera en rien le fonctionnement de votre visiophone.


Bonjour, Auriez-vous le schéma pour le câblage de ce transformateur svp ? Cordialement, ED Eric.D

Bonjour,

Il n'existe pas de notice au vu de la simplicité d'installation.

À noter que le primaire 230V sera à connecter sur la partie basse et le secondaire 24V sur la partie haute.




Bonjour, J'aurais besoin de quelque renseignements : - Quelle gauge de fils doit être prévue pour connecter du 24V vers l'écran ? - Faut-il prévoir un disjoncteur ? Si Oui quelle valeur d'intensité ? Merci d'avance. Jérôme.P

Bonjour,

Pour relier le transformateur au moniteur, il est nécessaire d'utiliser un câble de 1mm²

Le transformateur doit être connecté sur un disjoncteur 230V 10A en respectant les normes NFC 15-100


Faut-il un disjoncteur 2A ou 10A? Christopher.B

Bonjour,

Un disjoncteur de 2A pourra suffire pour le fonctionnement de ce transformateur.


Bonjour, Sur le bornier 240V, ou se trouve la phase, le neutre et la terre svp ? aurelien.R

Bonjour,

Le 230V étant alternatif, il n'y a pas de polarité. Il n'y a pas de terre sur ce transformateur.


Bonjour, concernant le Transformateur 24 Volts WelcomeEye Power, pour tableau électrique (rail DIN) - Philips, pourriez vous me dire où se branche l'arrivée du courant ? Sur votre schéma nous avons bien les 2 bornes + et - pour le 24 v mais pas de schéma pour l'arrivé du 220 V. Est ce qu'il faut utiliser les 2 autres bornes qui se situent à coté des bornes 24 V ? En vous remerciant. Bien cordialement. Frédéric frederic.S

Bonjour,

En effet, il sera nécessaire de brancher le 230 V sur les autres broches que la sortie 24 V


Concernant l'installation du transformateur, je l'ai installé dans mon tableau électrique, j'ai connecte l'alimentation (phase a gauche) par contre ou et sur quel borne doit on raccorder les fils descendant du moniteur? En vous remerciant olivier.O

Bonjour,

Le moniteur devra être alimenté sur les sorties +24 et 0 du transformateur. Un cache protégeant ces sorties peut être présent et doit être retiré.






Bonjour,je veux changer mon visiophone avidsen bulla (défectueux) par un welcome connect eye 1 que j'ai commandé sur votre site et je suis branché en direct sur une prise que j'ai condamné et branché sur un disjoncteur 10a puis je brancher mon nouveau visiophone comme j'ai fait avec l'ancien sans passer par un transfo rail DIN 24v alors que le bulla était en 17v merci pour votre réponse,Mr Raffin Vincent.R

Bonjour,

Nous vous conseillons une installation conforme en utilisant l'adaptateur secteur 24VDC fourni ou ce transformateur modulaire : https://www.maisonic.com/transformateur-welcomeeye-power.html






Bonjour, Pouvez vous me confirmer que ce transformateur remplace alimentation électrique d'une prise de courant ? Faut il une alimentation spécifique pour alimenter la gâche du portillon ou est-ce bien l'alimentation du boitier extérieur qui le fait via le contact sec? D'avance merci Cordialement Aurélien.F

Bonjour,

Ce transformateur vient bien en remplacement du transformateur enfichable fourni. Il n'est pas nécessaire de prévoir une alimentation indépendante pour la gâche électrique, la platine de rue délivrera le courant nécessaire au fonctionnement de celle ci.


Lorsqu’une personne sonne (welcome eye connect), l’image apparaît de la personne sur notre écran dans le salon mais impossible d’entendre la sonnerie malgré les paramètres modifiés Merci d’avance Alison.G

Bonjour,

Vous avez 2 réglages possibles pour la sonnerie dont celle-ci je pense qui doit être activé  :

Merci de bien vouloir désactiver l'option et vous devriez retrouver la sonnerie .

Cordialement


Bonjour, Je demande la même question, sans la partie terre, que la question précédente, car aucune documentation est fournis et aucune indication sur le boîtier est visible. Quelle est la configuration de l’arrivée électrique depuis le tableau électrique pour le boîtier? La phase est à Gauche, Centre ou Droite sur les bornier visible sur la partie inférieur de la boite? Nicolas.P

Bonjour, vous n'avez normalement pas le choix, car vous n'avez accès qu'aux bornes phase/neutre  (phase gauche).

Cordialement


Q1 : Avec deux moniteurs, ai-je forcément besoin de deux modules welcomeEye Power ? Sinon quel est le schéma d'installation ? Q2 : Avec deux moniteurs, est-il possible de brancher sur le module welcomeEye Power, chacun des composants : platine de rue, écran 1 et écran 2 ? Sinon quel est le schéma idéal pour brancher les deux moniteurs ? Merci d'avance pour votre retour. Yves.N

Bonjour,

Vous aurez besoin d'une alimentation pour chaque moniteurs.

vous trouverez ci dessous le schéma de cablage


Bonjour, quel câble utilisé entre ce transfo et le moniteur svp ? (fil souple ou rigide et diamètre) Ps: 10m entre tableau électrique et moniteur. Cdlt François

Bonjour,

Nous vous conseillons d'utiliser du fil 1.5mm2 d'un seul tenant.


Bonjour, Si je dispose de deux kit welcomeeye, je veux alimenter les deux platines et deux écrans, es ce qu'un transfo suffit ou m'en faut-il deux ? Merci

Bonjour, il faut 1 transformateur par écran.


Pourriez vous me dire si je peu monter ce transfo Transformateur WelcomeEye Power, pour tableau électrique (rail DIN) Réf.: 531010 pour alimenter un visiophone Somfy V500

Bonjour, ce produit est compatible uniquement avec les visiophones PHILIPS.


Bonjour, Y a t-il une polarité à respecter pour la phase/neutre/terre sur le primaire ? Sauf erreur de ma part, rien n'est indiqué sur le transformateur,ni sur la boite et ni sur le document mis à disposition. Dans l'attente de vous lire. Cordialement,

Bonjour, la terre ne se branche pas au transformateur. Il faut brancher uniquement la phase et le neutre. Les indications de branchement sont précisés sur le produit.
