Comment choisir une motorisation pour portail à battant ?

Guide de choix - Motorisation de portail battant | Maisonic

Motorisation de portail battant

Guide interactif pour choisir votre motorisation de portail battant

Quelques questions sur votre portail suffisent pour savoir quelles motorisations conviennent, et lesquelles non. La bonne mesure évite de commander un moteur qui ne s'installera jamais. Le guide suggère aussi les accessoires utiles (solaire, batterie de secours, digicode, portier vidéo) selon votre situation.

Vérins, bras articulés ou télescopique Vérifie la distance D de votre pilier Comparatif de tous les moteurs compatibles Suggestions d'accessoires (solaire, batterie, digicode…)

Vérins, bras articulés, télescopique : ce qui change vraiment

Les trois technologies ouvrent un portail battant, mais pas dans les mêmes conditions d'installation : c'est ce qui décide si un moteur convient à votre portail.

Le vérin

Tige télescopique fixée entre pilier et battant. Compact et discret, mais peu tolérant : au-delà de 15 cm entre l'axe du gond et le bord du pilier, il faut adapter l'installation.

Le bras articulé

Bras coudé qui reproduit le mouvement naturel du portail. La plus tolérante des trois : large plage de distance D, ouverture vers l'extérieur possible selon le modèle.

Le télescopique

Bras droit qui coulisse pour pousser le battant. Tolérance de distance D intermédiaire, compatible avec des battants plus grands qu'un vérin classique.

La distance D, en une phrase

Distance entre l'axe du gond et le bord intérieur du pilier, mesurée au mètre vue de dessus. C'est elle qui décide si un moteur peut se poser, plus que le style du portail. Schéma ci-dessous pour les cas D positive et D négative.

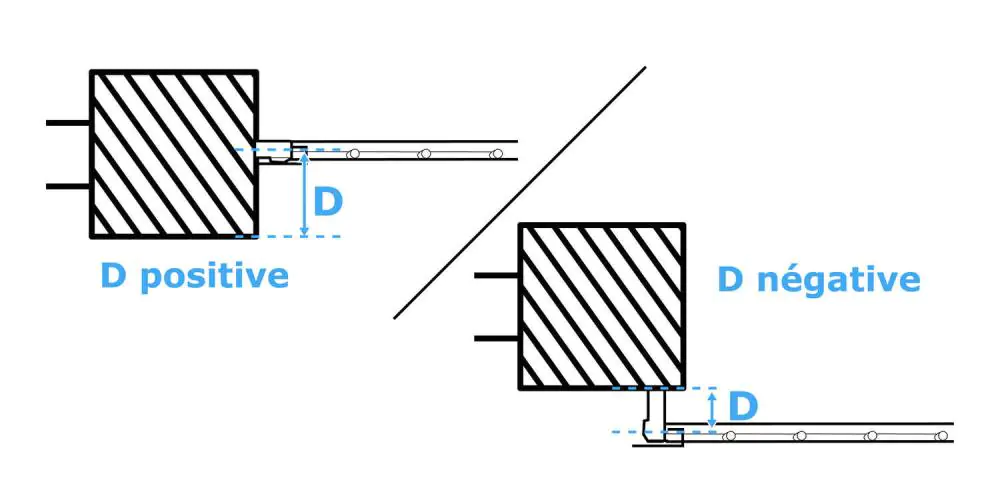

Distance D positive et distance D négative entre l'axe du gond et le pilier

Le pilier est hachuré, vu de dessus, battant vers la droite. Gond à l'intérieur du pilier (D positive) : le moteur se pose directement. Gond au-delà du coin du pilier (D négative) : un petit décroché à angle droit ramène le point de fixation à la bonne distance.

Toute la gamme en un coup d'œil

La technologie de chaque moteur, ses dimensions maximales et son mode d'ouverture. Disponibilité et tarif à jour sur chaque fiche produit.

ProduitTechnologieDimensions maxi par battantOuverture
Teha 410Vérins1.75 m · 150 kgIntérieure
Teha ConnectVérins · connecté1.75 m · 150 kgIntérieure
Teha-SEVérins1.75 m · 150 kgIntérieure
Orane 510Bras articulés2.5 m · 250 kgIntérieure ou extérieure
Orane-SEBras articulés2.5 m · 250 kgIntérieure ou extérieure
Orane ConnectBras articulés · connecté2.5 m · 250 kgIntérieure ou extérieure
Styrka 310Télescopique2.5 m · 150 kgIntérieure
XV250 — Extel UmiiVérins · connecté2.5 m · 250 kgIntérieure
XB250 — Extel UmiiBras articulés · connecté2.5 m · 250 kgIntérieure ou extérieure

Les questions qu'on nous pose

Comment mesurer la distance D de mon portail ?
Vue de dessus, c'est la distance entre l'axe du gond et le bord intérieur du pilier. Portail fermé, mesurez au mètre depuis le centre de la charnière jusqu'à la face du pilier côté propriété. Quelques centimètres d'écart peuvent changer le moteur à commander : mesurez soigneusement plutôt qu'à l'œil.
Pourquoi certains moteurs demandent-ils des butées au sol ?
La plupart des motorisations sont autobloquantes : rien n'empêche mécaniquement le portail de mal s'ouvrir ou se refermer sans butée physique au sol. Une butée centrale et des butées latérales sont donc obligatoires sur la plupart des modèles. Quelques moteurs récents les intègrent directement dans le mécanisme : c'est ce que ce guide vérifie pour vous.
Qu'est-ce que l'écoinçon et pourquoi 50 cm ?
L'écoinçon est l'espace entre le portail ouvert et un obstacle fixe à proximité (mur, clôture, haie en bac). Toutes les motorisations demandent une distance de sécurité d'au moins 50 cm entre les parties mobiles et cet obstacle, pour éviter tout risque de coincement. En dessous, aucune motorisation ne peut être installée en sécurité à cet endroit.
Faut-il un électricien pour l'installation ?
L'alimentation 230 V doit être amenée jusqu'au coffret de commande, disjoncteur coupé : à la portée d'un bricoleur averti qui respecte les normes, ou d'un électricien si le tableau doit être modifié. La pose mécanique (vérins, bras ou rails) est détaillée pas à pas dans la notice du produit.
Je n'ai pas de secteur près du portail : puis-je quand même le motoriser ?
Oui, si l'emplacement est bien ensoleillé : un kit solaire universel peut alimenter la motorisation sans câble jusqu'au portail (prévu pour les motorisations non connectées). La batterie de secours, elle, ne résout pas l'absence de secteur : elle prend juste le relais d'une alimentation déjà en place, le temps d'une coupure. Sans secteur ni ensoleillement suffisant, envisagez de tirer le secteur jusqu'au portail, ou contactez notre service avant-vente.
Puis-je ajouter un digicode ou un portier vidéo à mon moteur de portail ?
Oui, sur toute la gamme. Un digicode sans fil se programme comme une télécommande supplémentaire, sans câblage. Un portier vidéo filaire se raccorde via le relais à contact sec de la motorisation, comme une télécommande filaire. Ces deux accessoires s'ajoutent après coup, inutile de les commander avec le moteur si vous n'êtes pas encore sûr.
