Ref.: 150011

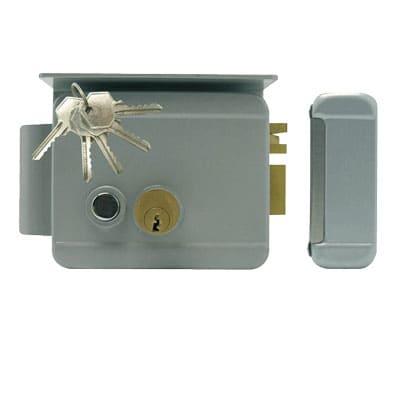

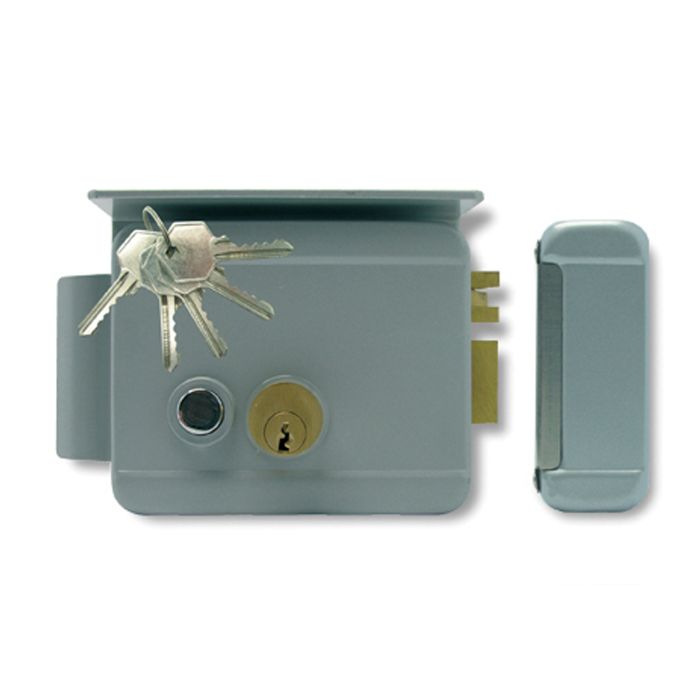

Serrure électrique extérieure WE 5001/2 BIS - Extel

Très simple à installer, elle s'adapte sur toutes les portes en bois, en plastique ou en métal pleines. Un bouton sur la partie intérieure, permet de commander l'ouverture de la serrure avec ou sans la clé. Prévue pour une utilisation en extérieur ou en intérieur.

Disponible: En stock
A partir de 24 €43 Promo
Besoin d'aide pour installer votre produit ?
Trouvez un installateur en moins de 24h avec NeedHelp.

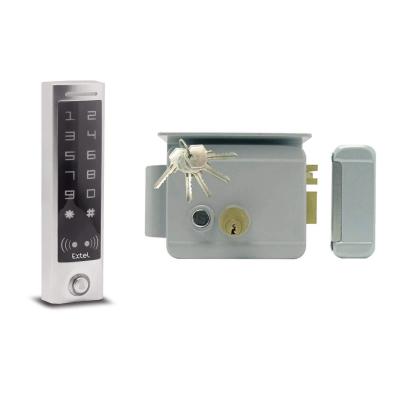

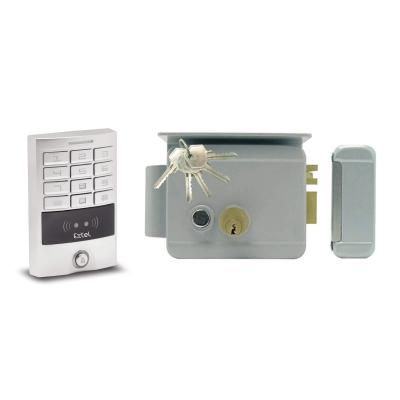

Modèles
Serrure électrique  WE 5001/2 BIS
Serrure électrique extérieure WE 5001/2 BIS
Référence : 150011
Disponible
Date de livraison prévue entre 5 et 10 jours ouvrés
34 €90
Produits Reconditionnés
Soyez rassurés les produits reconditionnés fonctionnent parfaitement bien 😊

• Les références qui se terminent avec R sont garanties 6 mois :
Le packaging a été ouvert mais le produit est complet. Il a été contrôlé et testé par le Service Après-Vente de Maisonic.

• Les références qui se terminent avec RS ont la même garantie que le produit neuf :
Le packaging est abîmé. Le produit est complet et l’emballage n’a pas été ouvert.
Serrure électrique  WE 5001/2 BIS Emballage abimé
Serrure électrique extérieure WE 5001/2 BIS
Produit RECONDITIONNE (emballage abîmé)
Garantie initiale du constructeur
Référence : 150011RS
Disponible
Date de livraison prévue entre 5 et 10 jours ouvrés
24 €43
34,90 €
- 10,47 €
Description

Serrure électrique pour ouverture gauche ou droite: . livrées avec 5 clés . protégées par une visière . en acier épais, laqué . avec mémoire d'appel, une simple impulsion débloque la serrure . de faible consommation et fonctionnent de 8 à 12 V AC ou DC. Cette serrure ne peut pas être utilisée sur un portail s’ouvrant vers l’extérieur

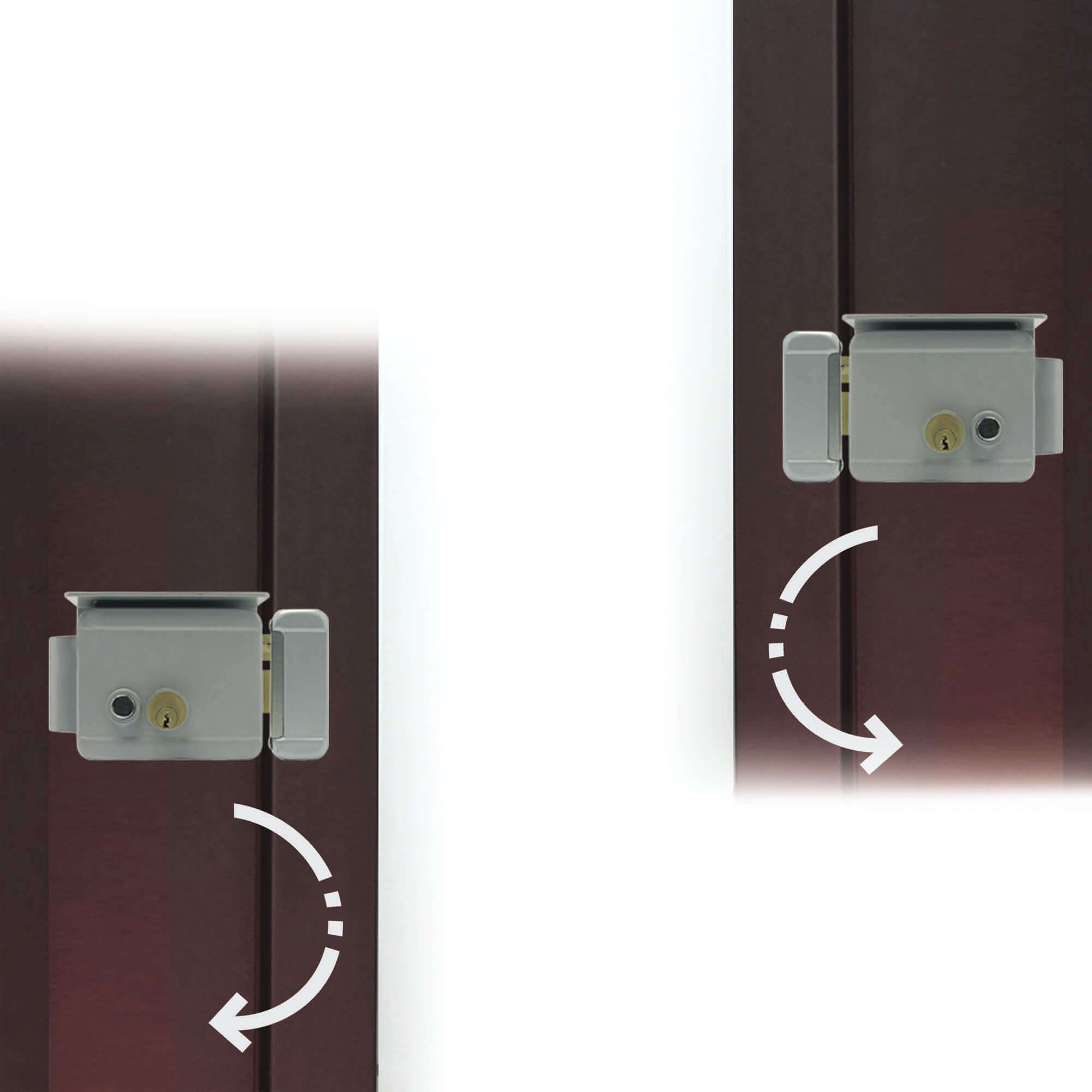

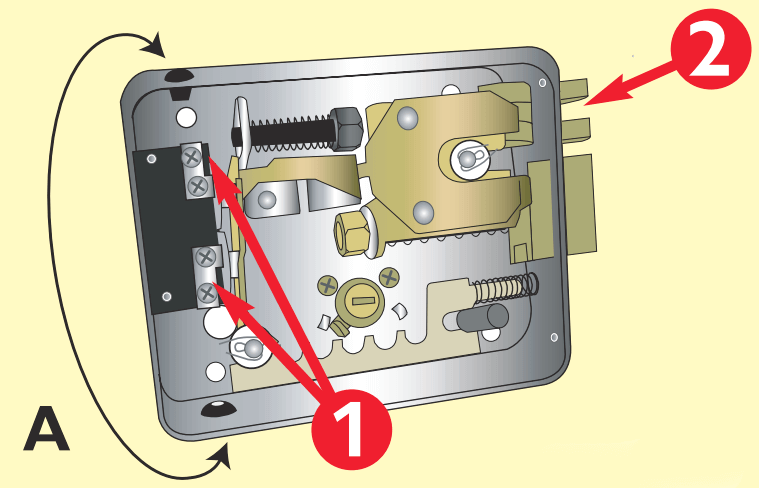

Serrure électrique droite ou gauche

serrure électrique droite ou gauche

D’origine, la serrure est montée " droite ". Pour la faire devenir " gauche ", il suffit de :

  • Pivoter la serrure sur son support métallique.
  • Intervertir les 2 caches en caoutchouc pour positionner le trou passe câble en bas (A).

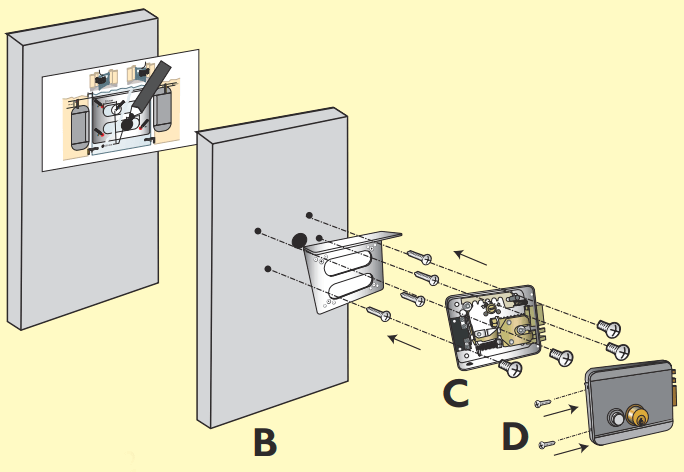

Installation de la serrure


  • Déterminer l’emplacement de l’étrier et le trou de passage du cylindre avec la gabarit joint.
  • Fixer le support sur le portail à l’aide des 4 vis fournies (B).
  • Fixer la serrure électrique sur le support à l’aide des 4 vis (C).
  • Refermer le boîtier de la serrure électrique à l’aide des 2 vis (D).
Installation serrure électrique

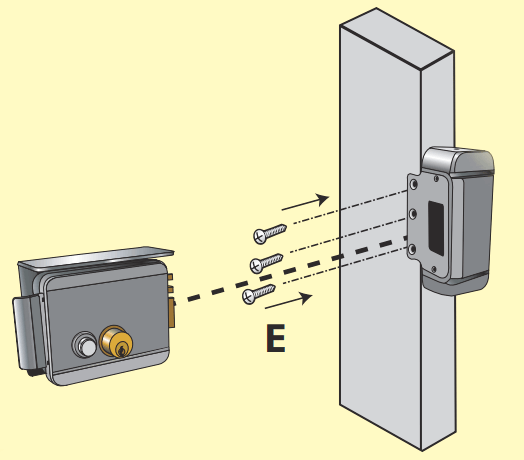

Fixation de la gâche fixe

Fixation de la gache fixe

Fixer la gâche fixe à l’aide des 3 vis fournies (E) en respectant la hauteur notée dans le gabarit.


Branchement des câbles électriques


  • Passer les câbles par le trou "passe câble" (A).
  • Dévisser légèrement les 2 vis (1).
  • Coincer le premier fil entre les 2 lamelles.
  • Répeter l’opération pour le deuxième fil (aucune polarité à respecter).
Responsive image

Caractéristiques techniques

Serrure électrique ouverture gauche / droite.

Fonctionne sur 8 – 12 V continu ou alternatif (transformateur réf. TR 14602 ou 146).

Consommations réduites :

  • 700 mA sous 12 V
  • 500 mA sous 8 V
  • Tension : 12-V AC ou DC

Important : Section des fils à raccorder sur les 2 bornes :

  • de 1 à 25 m : 2 fils de 6/10 (téléphonique),
  • au-delà 25 m : 2 fils de 1,5 mm2 (sur toute la longueur).



Remarque importante :

Cette serrure ne peut pas être utilisée sur un portail s’ouvrant vers l’extérieur.

Distance à respecter entre la gâche et la serrure de 9 mm environ (côte F).

En cas de panne d’électricité, la clé peut toujours être utilisée et il n’y a donc aucun problème pour rentrer chez soi.

Si vous voulez tester ou essayer votre serrure alors qu’elle n’est pas installée, vous devez absolument simuler la présence de la gâche en appuyant sur le penne de mémorisation (2) afin d’activer la mémoire mécanique.

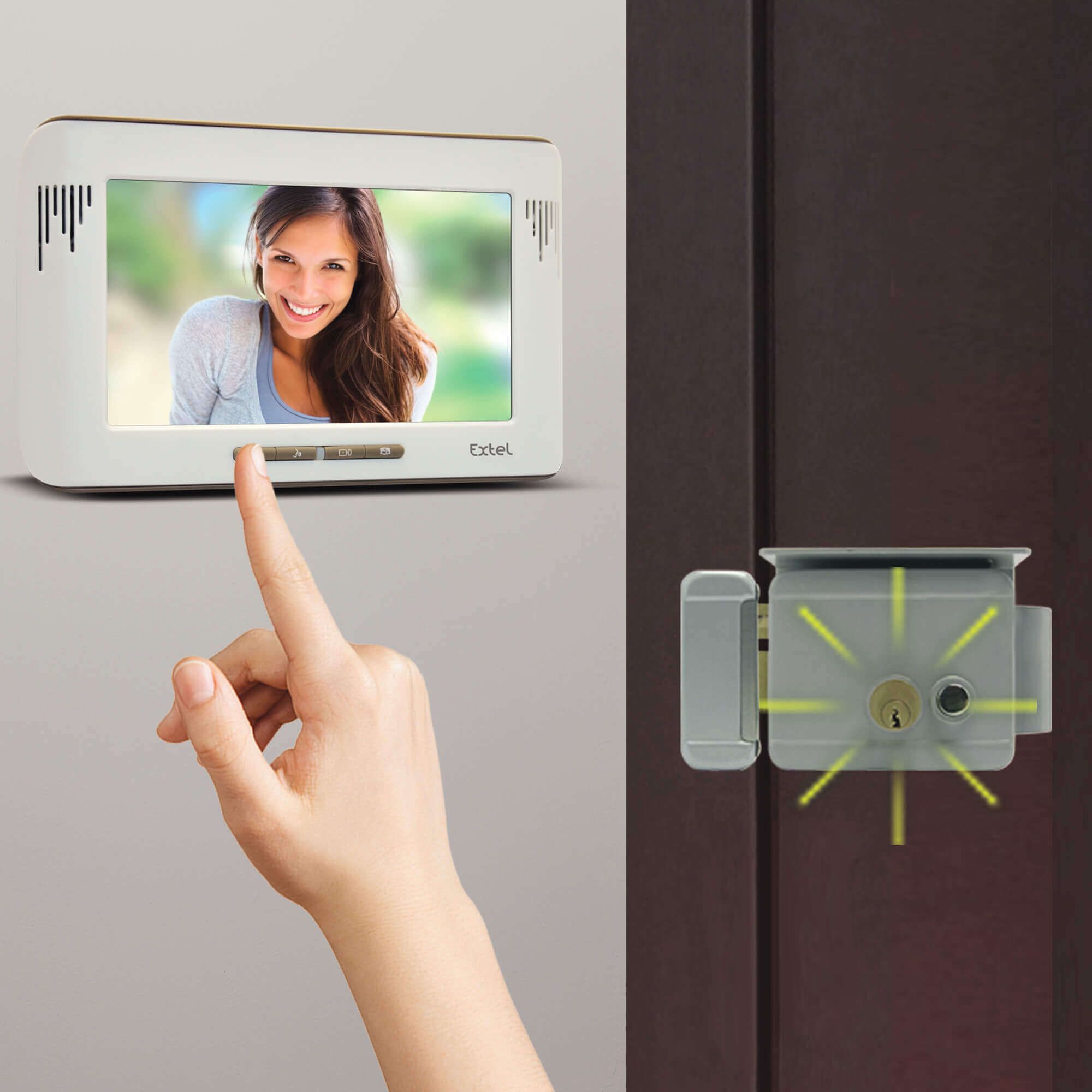

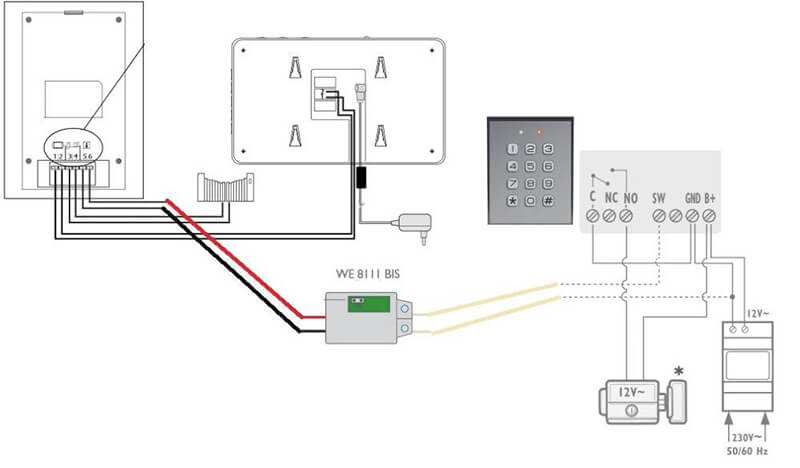

Comment brancher un digicode et une serrure électrique avec un visiophone ?

Branchement d'un digicole avec serrue électrique



Usage de la serrure :

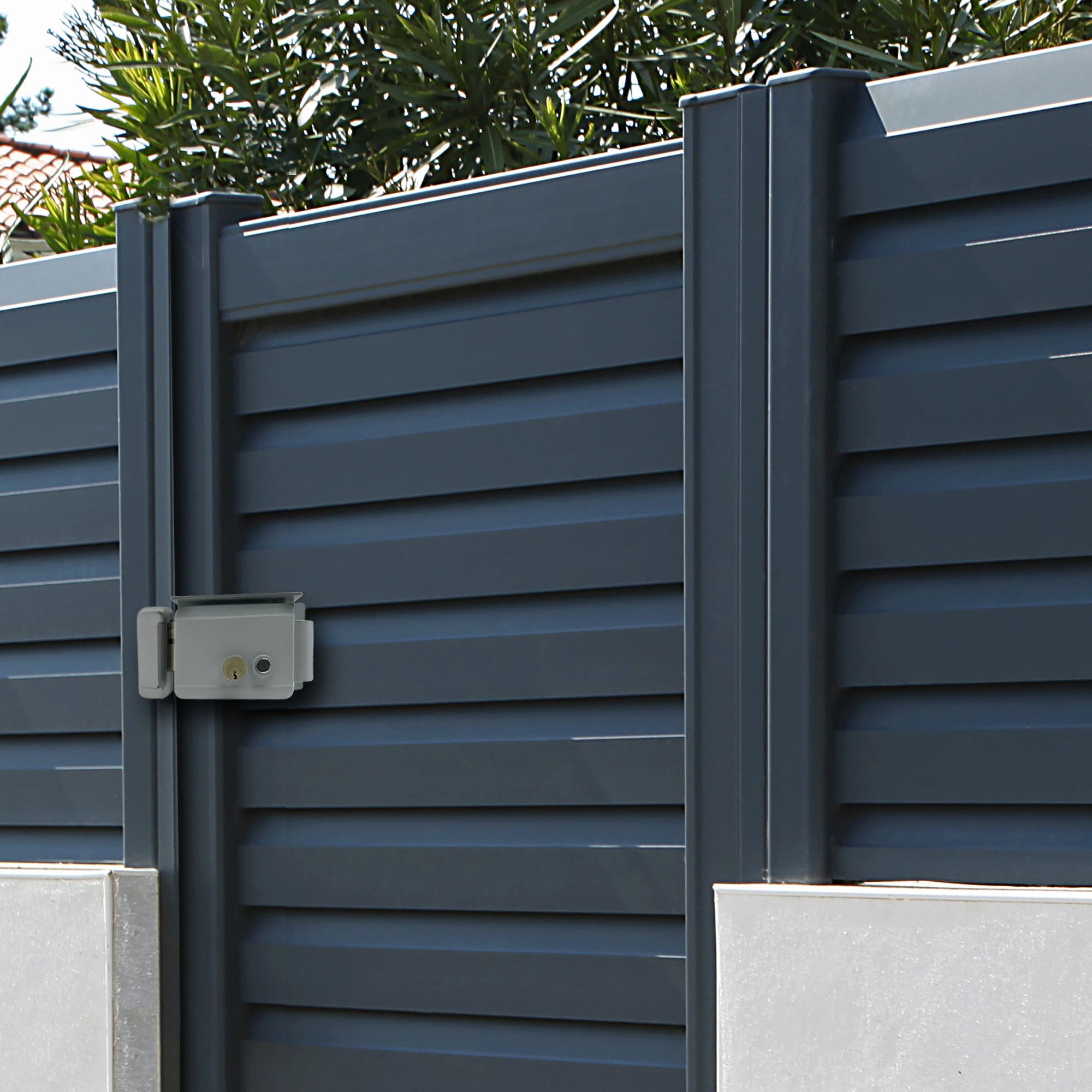

Porte extérieure / garage
Type de porte :
Porte pleine
Type d'ouverture :
Ouverture gauche ou droite
Mais aussi :
Bouton poussoir pour ouvrir
Marque :
Extel
Besoin d'un coup de main ?
Trouvez un installateur en moins de 24h
NeedHelp est une plateforme qui met en relation des personnes ayant besoin d'un coup de main avec des personnes ayant les cométences pour installer votre mobilier.
Faites appel à un installateur en moins de 24h
Assurance incluse et une garantie "Satisfait ou refait"

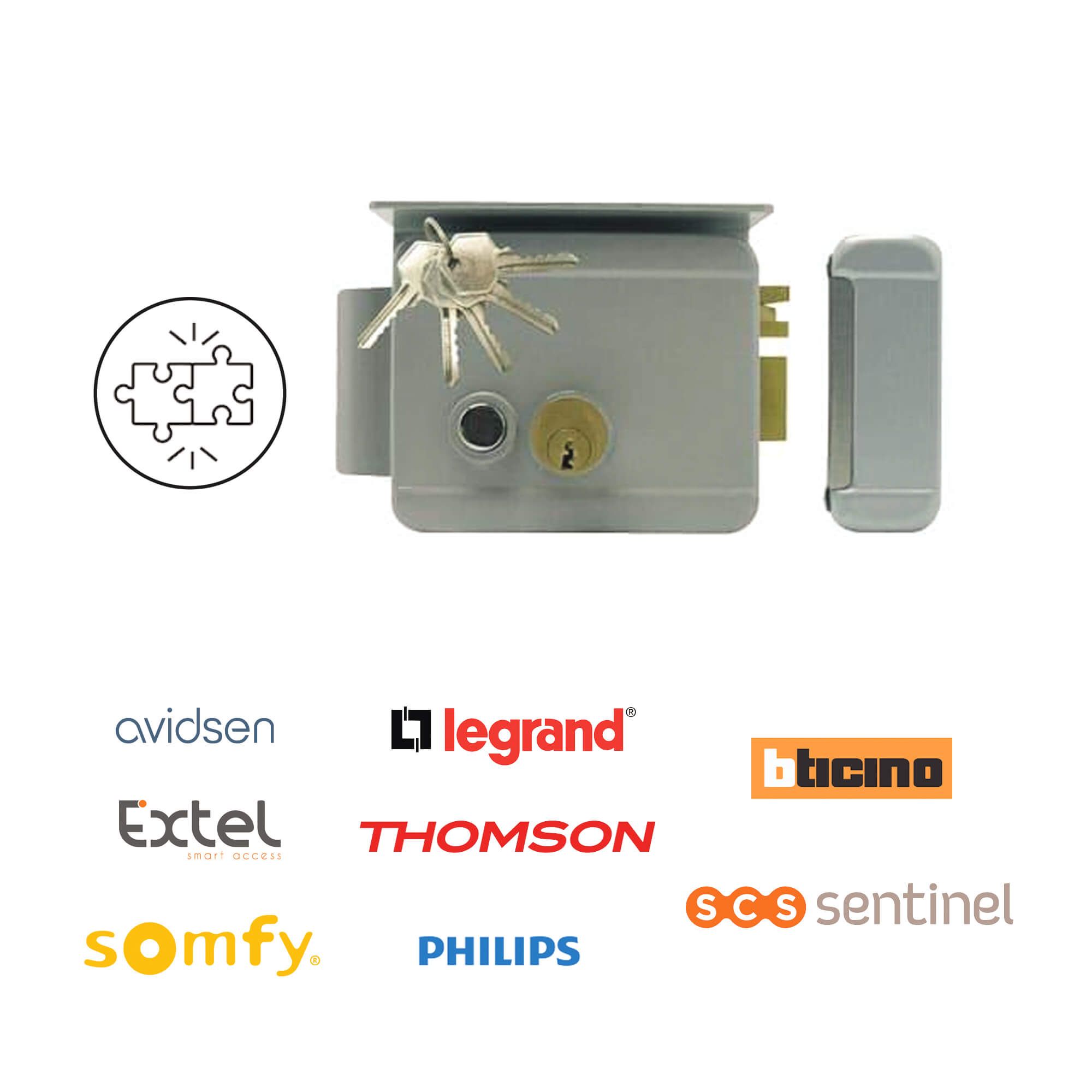

Compatible avec
Marque

Logo Extel

Extel smart Experience : gérez vos accès de façon plus intuitive

Marque française, Extel est aujourd’hui le leader sur le marché de la visiophonie. Forte de ses 45 années d’expérience, Extel a été pionnière et experte sur le marché de l’interphone et a su élargir sa gamme de produits. En perpétuelle création et lancement de nouveaux produits, Extel reste à la pointe de la technologie.

Maisonic a sélectionné pour vous les meilleurs produits Extel (reconnu au niveau international) en terme sécurité d’habitation. Notre catalogue englobe un large panel de visiophones avec ou sans fil, caméras de vidéosurveillance aux fonctions variées (caméras digitales avec ou sans fil, caméras factices avec voyants lumineux, etc), des interphones vidéo multi-habitations et bien d’autres produits. Maisonic vous propose aussi des motorisations de portails à battants et coulissants d’excellente qualité de la marque Extel.

Documents

Notice - Serrure électrique WE 5001/2 BIS Extel - 150011
Questions clients
Question de : Alexandre.L
Bonjour , Est ce que la serrure est compatible avec le visiophone filaire extel code. Si oui quel est le raccordement a réaliser avec la platine de rue . Est ce qu il faut un transfo pour alimenter la serrure ou les 2 fils d alimentation venant de la platine suffisent. Merci de votre réponse .
Réponse

Bonjour,

ExtelCode a une commande en tension prévue pour une gâche ou serrure électrique.

les produits sont donc compatibles, sans avoir à ajouter une alimentation supplémentaire

Cordialement


Le service technique Maisonic.com
Question de : Nicolas.P
Bonjour, Cette gâche est-elle compatible avec le Carillon WelcomeEye 9900 Outdoor et si oui, du coup elle serrait compatible avec les porte-clés RFID? Merci à vous.
Réponse

Bonjour,

Cette serrure est compatible 100% avec le  Welcomeeye connect DES9900 ainsi que ses badges RFID fournis avec le visophone.

Cordialement


Le service technique Maisonic.com
Question de : DURIN.D
Bonjour Mon interphone actuel est l'aiphone DB1AP Sur mon portillon je veux installer une serrure WE 500/1/2 Bis avec le digicode filaire Klavy Donc il va arriver deux fils à la serrure ( 1 commande ouverture aiphone et un ouverture par le digicode ) Est qu 'il y a un risque pour les appareils puisque je vais avoir deux alimentations différentes ? Peux etre excite t il une autre solution ? Merci d avance
Réponse

Bonjour,

Veuillez trouver un schéma de raccordement pour vos matériels :

Cordialement


Le service technique Maisonic.com
Question de : Nadège.G
Bonjour, après avoir poser la serrure on a constaté qu on peut verrouiller de l'intérieur (donner un tour de clef) mais on ne peut pas de l'extérieur. Le portail est juste "claqué' . Est ce normal ? Merci
Réponse

Bonjour, Le tour de clé permet seulement d'activer ou non le poussoir de commande mécanique.

Il n'y a pas de verrou sur la serrure, celle-ci devant pouvoir se déverrouiller électriquement

Cordialement


Le service technique Maisonic.com
Question de : bernard.A
bonjour peut on monter cette serrure sur un visiophone idk . ou sur touts les visiophone extel merci
Réponse

Bonjour, les serrures électrique sont faible consommation et à mémoire, donc compatibles avec l'ensemble des visiophones.

Cordialement


Le service technique Maisonic.com
Question de : CHRISTIAN.F
La serrure extérieure WE6001/2BIS peut-elle être installée en remplacement de la serrure actuelle classique à clé fixé sur un portillon extérieur en fer ajouré en haut et en bas par des barreaux torsadés ? si oui puis-je me servir de l'alimentation électrique de la gâche électrique déjà en place et qui est reliée au visiophone EXTEL 720293G pour alimenter la serrure électrique ? si oui pourra ton ouvrir le portillon avec la nouvelle serrure avec les badges du visiophone déjà programmés ainsi qu'à partir du moniteur intérieur du visiophone ? Merci d'avance pour votre réponse.
Réponse

Bonjour la serrure est parfaitement compatible avec votre visiophone. Elle s’adapte aussi bien aux portillons ajourés ou pleins (le poussoir mécanique est condamnable avec la clé). Attention, l’installation électrique diffère un peu, étant donné que contrairement à la gâche qui demande son arrivée électrique sur le pilier, c’est la serrure qui est alimentée donc sur le portillon.




Le service technique Maisonic.com
Question de : Kevin.S
Bonjour ,est ce que cette serrure est compatible avec un visiophone Somfy V500 ? et si oui, est ce que la serrure doit être relié directement et uniquement à la platine exterieure du visiophone ou doit elle être reliée à la platine exterieure et aussi à une alimentation ?
Réponse

Bonjour,

Il faudra vous référer à la notice de votre visiophone pour le savoir , voici les caractéristiques de la serrure:


Le service technique Maisonic.com
Question de : didier.S
bonjour, cette serrure est elle étanche pour un montage sur un portail d'avance merci
Réponse

Bonjour,

Oui votre serrure est prévue pour une utilisation extérieur.


Le service technique Maisonic.com
ou puis-je trouver les 2 petits ressorts qui sont a l'interieur des petits cylindres qui actionnent l'ouverture ( actionnes. par la bobine serr.extel)
Réponse

Bonjour, nous ne commercialisons pas ces pièces. Nous vous invitons à vous rapprocher au près du constructeur.


Le service technique Maisonic.com
Bonjour, cette serrure est elle bien compatible avec le visiophone LOONA EXTEL ? De plus le branchement électrique se fait sur la serrure fixée sur la porte ou sur la gache fixée sur le chambranle? Merci
Réponse

Bonjour,



Cette serrure est bien compatible avec le LOONA Extel. Le branchement électrique se fait sur la serrure et non sur la gâche.


Le service technique Maisonic.com
Quelle est la distance à respecter entre la serrure et la gâche. Merci.
Réponse

Bonjour, la distance à respecter entre la gâche et la serrure est de 9mm environ.


Le service technique Maisonic.com
Bonjour, la serrure est-elle compatible avec visiophone filaire Thomson smart 761. Merci
Réponse

Bonjour, cette serrure électrique est bien compatible avec le visiophone Thomson SMART 761


Le service technique Maisonic.com
Bonjour, vous avez une serrure avec badge ou carte ?
Réponse
Bonjour, les serrures ne disposent pas lecteur de badges/carte. Vous pouvez coupler votre serrure avec un digicode disposant d'un lecteur de badges tel que : https://www.maisonic.com/Digicode-TOUCH-SLIM-Extel-109118.html ou https://www.maisonic.com/Digicode-en-saillie-SAFE-Extel-109119.html
Le service technique Maisonic.com
peut on avoir cette serrure avec des clees non copiable sans carte
Réponse
Bonjour, nous ne commercialisons pas de serrure avec des clés non copiable
Le service technique Maisonic.com
Bonjour, est_ce que l'on peut ouvrir avec la clé de l'intérieur et de l'extérieur? merci
Réponse
Bonjour, avec la clé, vous pouvez ouvrir de l'intérieur et de l'extérieur.
Le service technique Maisonic.com
Bonjour est ce possible d'alimenter cette gâche directement avec l'Interphone audio pour 3 appartements - Smartwares Réf.: IB63SW
Réponse
Bonjour, l'interphone IB63SW a une sortie contact alimenté (pour les gâche électrique) sous une tension de 12V 500mA max. Pour que cette gâche se déclenche sous 12V, il lui faudra une intensité de 700mA, la sortie contact alimenté de l'interphone n'est donc pas assez puissante pour cette gâche.
Le service technique Maisonic.com
est ce que cette gâche peut être alimenter directement par le visiophone extel acces sans transformateur spécifique?
Réponse
Bonjour, le visiophone LEVO ACCESS délivre une impulsion de 12V qui permet de déverrouiller la gâche.
Le service technique Maisonic.com
Bonjour J ai un visiophone sans fil de marque Extel L interphone est relié à un boîtier électronique alimenté par 4 piles LR20 Cela suffit il a déclencher l ouverture de la gâche électrique ou bien faut il obligatoirement brancher le boîtier et donc la gâche sur le secteur via un transformateur ? En vous remerciant pour votre réponse
Réponse
Bonjour, afin de commander un automatisme ou gâche électrique, il faut que le coffret soit alimenté par un transformateur.
Le service technique Maisonic.com
Bonjour, 1- Est ce que je peux remplacer ma serrure actuelle (ouverture seulement avec digicode/ouverture avec clé non prévue) avec celle-ci ? 2- Peut-on aussi ouvrir le portail avec ce modèle, avec la clé SANS utiliser le code ? Merci de votre réponse
Réponse
Bonjour, étant donné que nous ne connaissons pas votre installation, nous ne pouvons pas vous confirmer la compatibilité (électrique cela doit être la même chose). Avec cette serrure, vous pouvez ouvrir électriquement, avec la clé et en appuyant sur le bouton qui se trouve sur la serrure
Le service technique Maisonic.com
Cette serrure est elle compatible avec le Visiophone extel nova
Réponse
Bonjour, cette serrure est compatible avec le visiophone NOVA.
Le service technique Maisonic.com
Je suis désolé vous vendez un produit sans avoir la possibilité de savoir ces caractères techniques (dimensions, tension d 'utilisation
Réponse
Bonjour, les dimensions de la serrure sont de 126mm de largeur ; 103mm de hauteur ; 40mm de profondeur. La tension requise est de 12V (AC ou DC) avec minimum 700mA.
Le service technique Maisonic.com
Bonjour j'ai un visionphone extel l'évo access et je voudrais installer cette serrure sur mon portillion. Est elle compatible? Merci d'avance.
Réponse
Bonjour, cette serrure est compatible avec le LEVO Access.
Le service technique Maisonic.com
Bonjour cette serrure est-elle compatible avec le visophone SOMFY V100 Merci
Réponse
Bonjour, si votre visiophone dispose d'une sortie 12V impulsionnel de 700mA, alors la serrure est compatible.
Le service technique Maisonic.com
sur la serrure electrique est-il possible de neutraliser provisoirement le bouton poussoir qiu est à l'interieur ?
Réponse
Bonjour, il est impossible de neutraliser provisoirement le bouton poussoir.
Le service technique Maisonic.com
Bonjour Si la serrure est fixée sur le portail, côté intérieur. Le cylindre traverse la porte pour apparaître côté extérieur afin de l’ouvrir de l’extérieur. Le cylindre fait-il bien 45mm pour traverser la porte et est-il rond ?
Réponse
Bonjour, le cylindre fait bien 45mm de long et il est rond. Cordialement.
Le service technique Maisonic.com
Bonoir, j'ai acheter cette serrure pour l'installer avec l'interphone 4 logements de thomson de référence 512280 (platine de rue) et combiner de référence 512281 je voudrai savoir si elle vas fonctionner sans rajouter une alimentatioin seconde ou pas , merci de votre réponse
Réponse
Bonjour, il faut que votre gâche soit commandé par les contact sec pour éviter les court circuit il faudra donc prévoir une alimentation par transfo. cordialement.
Le service technique Maisonic.com
Bonjour je viens de poser cette serrure et tout fonctionne normalement, or,elle ne se verrouille pas... Je m'explique, lors de l'utilisation de la clé, celle-ci permet de condamné le bouton poussoir mais ne condamne pas par un loquet ou autre la serrure en cas d'absence prolongée par exemple... Pouvez vous me le confirmer ? Je vous remercie.
Réponse
Bonjour, Il n'y en effet pas de téton de verrouillage manuel sur cette serrure. Elle n'est maintenue que par le penne mobile, qui se libère électriquement ou par les clés.
Le service technique Maisonic.com
j'ai un extel mobi : quel type de serrure puis-je adapté avec l'alimentation du mobi (piles) et est-ce que je pourrai par la suite l'alimenter avec transfo.?
Réponse
Bonjour, Vous pouvez utiliser cette serrure, elle sera compatible avec votre interphone sans fils.
Le service technique Maisonic.com
Comment inverser la serrure pour une porte à ouverture gauche (elle est livrée pour une porte à ouverture droite) merci de votre réponse
Réponse
Bonjour, D’origine, la serrure est montée " droite ". Pour la faire devenir " gauche ", il suffit de : • Pivoter la serrure sur son support métallique. • Intervertir les 2 caches en caoutchouc pour positionner le trou passe câble en bas.
Le service technique Maisonic.com
Bonjour, Cette serrure peut-elle être installée sur une porte d'entrée en PVC de façon à ce que lorsque l'on claque la porte en sortant celle ci soit fermée automatiquement ? Merci
Réponse
Bonjour, Il est possible d'installer cette serrure sur une porte en PVC. Lorsque la serrure revient en position fermée elle se verrouille automatiquement.
Le service technique Maisonic.com
Bonjour, j'ai un extel weva 2 qui fonctionne sur piles. Je souhaite installer une serrure electrique. Ce modele est il compatible, ou dois je obligatoirement tirer des cables pour alimenter le boitier electronique (qui alimenterai lui meme la serrure) ? quels autres modeles pourraient etre compatible pour en fonctionnement sur piles ? (y compris modèles avec des badges ou autres...?) merci
Réponse
Bonjour, Vous pouvez actionner une serrure à partir du boitier électronique alimenté par piles. Cette serrure est bien compatible avec le WEVA 2.
Le service technique Maisonic.com
Bonjour, J avais une question concernant le fonctionnement de la serrure Pour l ouverture, on peut donc actionner le bouton ou prendre la cle côté intérieure En ce qui concerne l ouverture de l'extérieur, comment ça se passe ( vu qu à priori le cylindre donne uniquement côté intérieur) Merci
Réponse
Bonjour, Le cylindre traverse la serrure et vous pourrez l'actionner avec les clé depuis l'extérieur.
Le service technique Maisonic.com
Mon portail s'ouvre vers l'extérieur, qu'elle serrure utiliser ?
Réponse
Bonjour, Nous ne commercialisons pas de serrure électrique pouvant s'adapter sur un portail s'ouvrant vers l'extérieur.
Le service technique Maisonic.com
Bonjour, cette serrure peut-etre installer a l'exterieur sur un portillon de portail?
Réponse
Bonjour, Oui c'est possible, sous réserve que votre portillon soit plein et non ajouré (à cause du bouton poussoir noir)
Le service technique Maisonic.com
faut il un transfo pour la serrure WE5001/2bis sur un interphone avidsen video couleur 2fils 112168
Réponse
Bonjour, Non ce n'est pas nécessaire.
Le service technique Maisonic.com
j'ai un interphone vidéo couleur 2 fils marque advisen 112168 peut on brancher une serrure électrique we5001/2
Réponse
Bonjour, Oui vous pourrez.
Le service technique Maisonic.com
coment brancher une serrure electrique de marque avidsen sur sur le moteur m1 a bras de marque avidsen
Réponse
Bonjour, Vous ne pouvez pas brancher de serrure sur la sortie moteur d'une carte électronique.
Le service technique Maisonic.com
bonjour j'ai un visiophone son alimentation et de: tension 18V et courant 700MA , puis je utiliser ce model de serrure ? merci de me repondre cordialement
Réponse
Bonjour, Oui ce sera possible.
Le service technique Maisonic.com
j'ai un visiophone couleur sans fil mains libres IDK puis je mettre la serrue WE 5001/2BIS sur le portillon ? que me faut il? merci j'ai une alim 12 volts ves celui ci
Réponse
Bonjour, Connaissez vous la puissance de sortie gâche de votre Interphone. Sous 12V il faut qu'il délivre une intensité de 700mA minimum.
Le service technique Maisonic.com
serait il possible d avoir les dimention cordialement
Réponse
Bonjour, Les dimensions sont: 13cm de large (15cm avec le déport à gauche) 10.5cm de hauteur 4cm de profondeur Le barillet fait 4.5cm de profondeur
Le service technique Maisonic.com
Mon portail est équipé d'une motorisation ASTRELL 85 qui n'est pas équipé d'une commande à impulsion telle qu'indiquée pour actionner la serrure WE 5001/2 BIS. Cette motorisation ne peut commander la serrure qu'à partir d'une alimentation 12V permanente (celle qui alimente les vérins pendant les phases "ouverture" et "fermeture"). Je suppose que l'alimentation 12V correspond à un maintien électro-magnétique. Donc j'envisage le fonctionnement suivant : Pendant l'ouverture du portail : alim 12V - Portail ouvert : arrêt de l'alim - Pendant la fermeture du portail : alim 12V - Fermeture du portail : arrêt de l'alim.
Réponse
Bonjour, La motorisation Astrell 85 ne gère pas l'ouverture de serrure/gâche électrique. Il n'est absolument pas recommandé d'en positionner une sur votre portail.
Le service technique Maisonic.com
Bonjour Vous serait possible de ùe joindre un mémo ou la documentation de pose pour une serrurre WE 5001/2 BIS J'ai acheté ,il y pas mal de temps, cette serrurre ,j'ai déballé pour voir ,mais j'ai égaré les documents qui sont avec ,,, merci de votre réponse
Réponse
Bonjour, Vous pouvez trouver la notice d'installation via ce lien: www.cfi-extel.com/a/upload/pdf/560_notice.pdf
Le service technique Maisonic.com
Bonjour, Je ne saisie pas la raison pur laquelle la we5001/2bis ne peut etre utiliser sur une porte qui souvre vers l'exterieur , contrairement à la 5002/2bis. Excusez de mon ignorance. Cordialement
Réponse
Bonjour, Ni la 5001/2Bis, ni la 5002/2Bis ne peuvent s'ouvrir vers l'extérieur.
Le service technique Maisonic.com
bonjour j'ai un toptel 200 est il compatible ? merci
Réponse
Bonjour, Oui cette serrure électrique est compatible avec le Toptel 200.
Le service technique Maisonic.com
la différence entre la WE 5001/2bis et la WE 5002/2bis
Réponse
Bonjour, La WE 5001/2bis ne peut pas être utilisée sur un portail s’ouvrant vers l’extérieur. La WE 5002/2bis est déconseillée sur les portails ajourés.
Le service technique Maisonic.com
Bonjour, je voudrais connaitre l'épaisseur de la gâche svp
Réponse
Bonjour, L'épaisseur de cette gâche est d'environ 7 cm.
Le service technique Maisonic.com
Peut on poser la gâche sur le portail et la serrure sur le pilier ?
Réponse
Bonjour, Non, la gâche doit être installé sur le pilier et la serrure sur le portail.
Le service technique Maisonic.com
Ces serrures s"adaptent a tout portail,elle fonctionne comment?
Réponse
Bonjour, Nous avons mis à votre disposition la notice du produit pour plus de précision sur le montage et le fonctionnement. Vous la trouverez en cliquant sur le lien qui se trouve dans le descriptif technique de la fiche produit.
Le service technique Maisonic.com
Voir plus de questions
Avis clients
Note moyenne : 4.33/5
14/02/2020 21:33:14
Correspond à mes besoins
28/11/2019 08:11:38
tout OK
10/09/2017 18:31:53
Bien
