Motorisation porte de garage STROMMA, max 80kg, guidage par chaîne - Avidsen

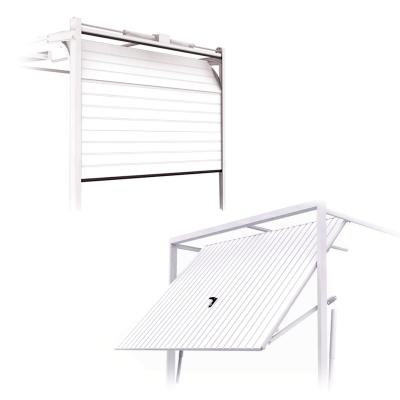

Spécialement conçue pour des portes de garage sectionnelles (hauteur maximum 210cm et 80kg maximum) et basculantes débordantes (hauteur maximum 220cm 80kg maximum), la motorisation pour porte de garage STROMMA fabriqué par Avidsen saura combler tous vos désirs.

Celle-ci possède une durée de vie moyenne estimée à 40 000 cycles soit environ 11 ans à raison de 10 cycles par jour.

La motorisation pour porte de garage STROMMA peut fonctionner jusqu'à un delta de température compris entre -35° à 70°. Idéal pour n’importe quelle saison

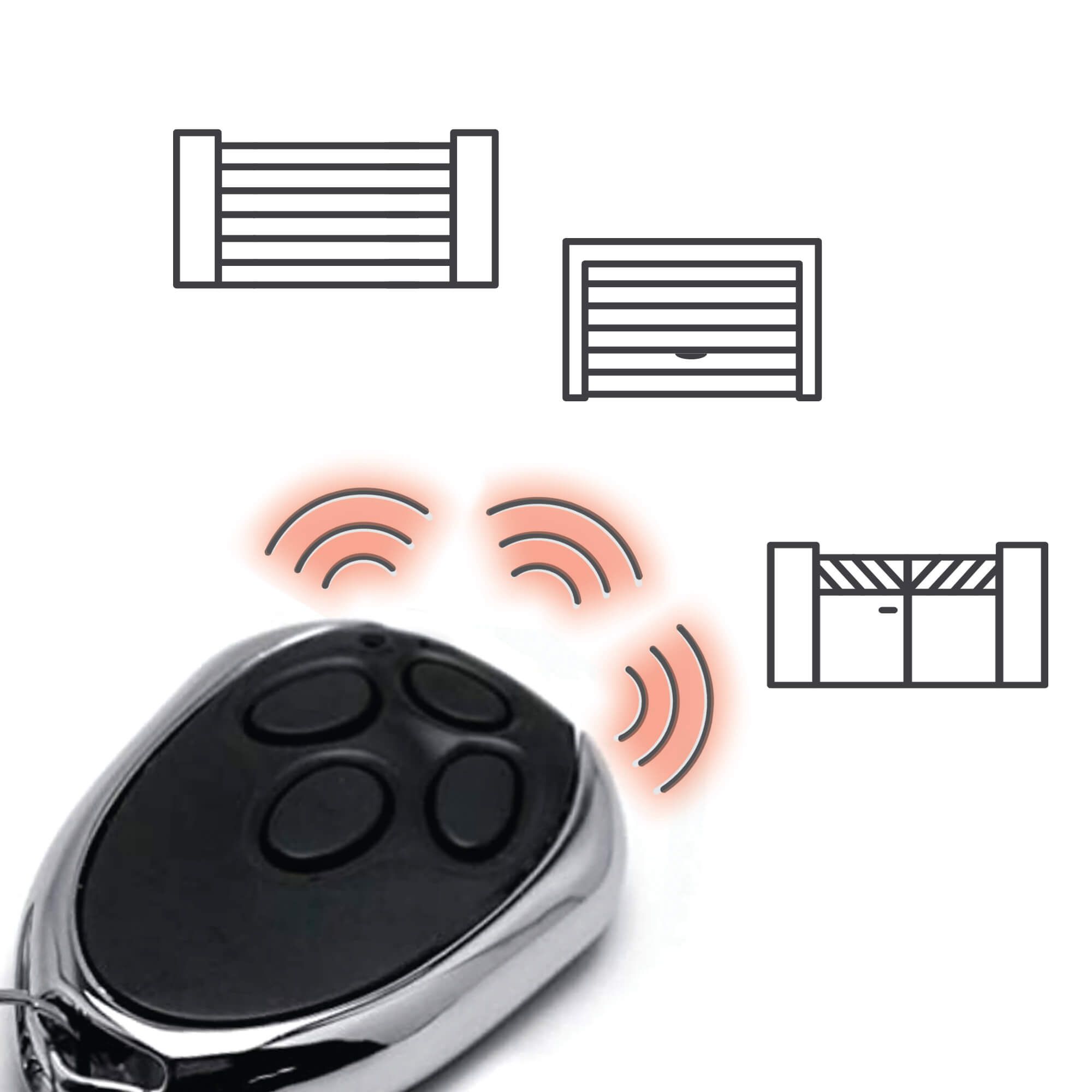

L'ensemble des télécommandes avidsen fournies dispose d'une portée de 35 à 50m en champ libre et elles sont programmables.

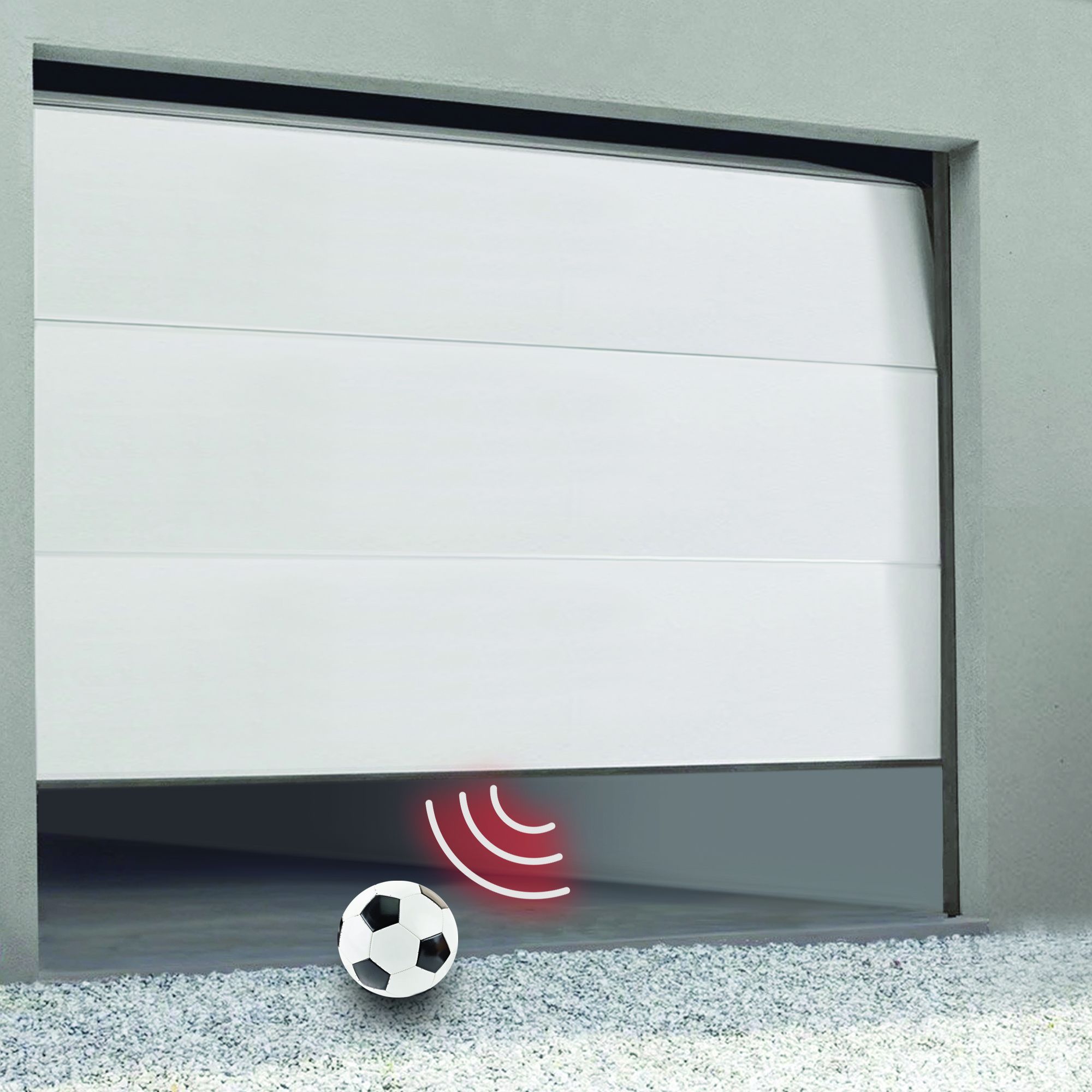

De plus, en cas de détection d’obstacle lors de la fermeture, votre motorisation pour porte de garage Avidsen s’arrête et se ré-ouvre totalement jusqu’à ce que l’obstacle soit enlevé.

Vous pouvez régler la puissance en ouverture / fermeture ainsi que la longueur d’ouverture / fermeture sur celle-ci.

Garantie 3 ans, votre motorisation pour porte de garage STROMMA saura entièrement vous satisfaire.

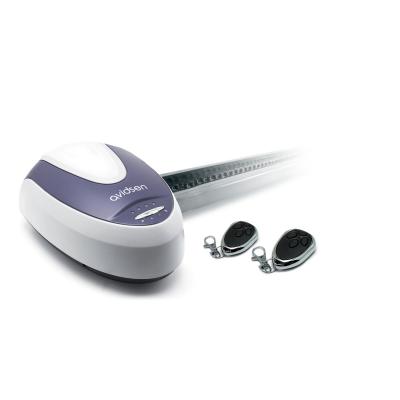

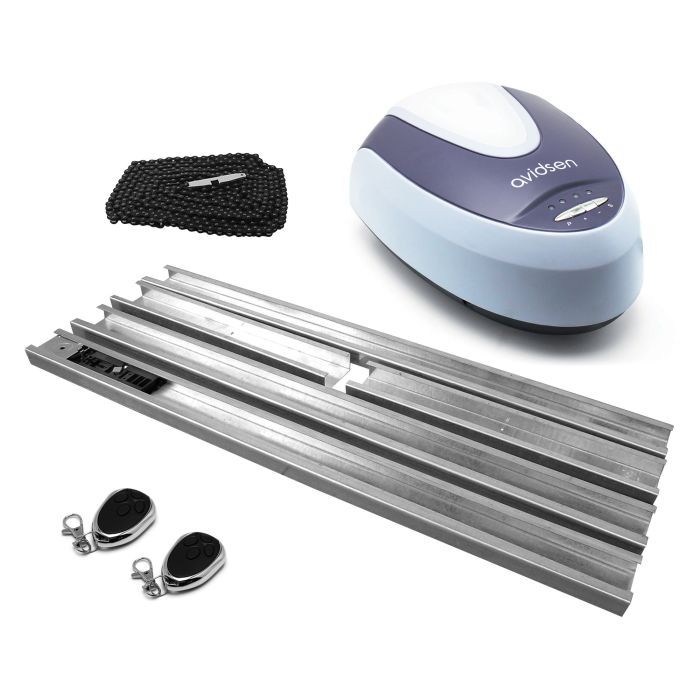

Le kit se compose d'1 moteur 120W-24Vdc avec électronique et commande de réglage intégrés + 2 télécommandes + Fixation complète avec rail et chaîne + Kit de débrayage manuel + 1 notice de montage.

Attention, elle ne convient pas pour les portes de garages semi débordantes et non débordantes.

Caractéristiques techniques de la motorisation

Caractéristiques techniques :

- Tension de fonctionnement : 200-240Vac 50Hz
- Puissance et tension de la lampe de courtoisie : 8W - 24Vdc
- Durée de vie moyenne : 40000 cycles (soit environ 11 ans à raison de 10 cycles/jour)
- Longueur totale hors tout : 3 m
- Consommation en veille : 8W
- T° de fonctionnement (min - max) : -35°C à 70°C

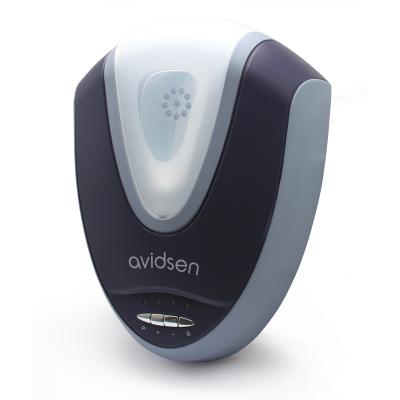

Bloc moteur :

- Type : Moteur 24Vdc, réducteur avec engrenage et pignon
- Alimentation : 230Vac
- Force de traction : 400N
- Durée moyenne d'un cycle : 28s
- Bruit du moteur : < 60dB
- Vitesse du moteur à vide : 120mm/s
- Puissance assignée : 250W
- Durée de fonctionnement assignée : 10 minutes
- Nombre de cycle : 50 cycles par jour
- Température de fonctionnement : +5°C / +40°C
- Dimensions : 33 x 24 x 14 cm
- Poids : 2Kg

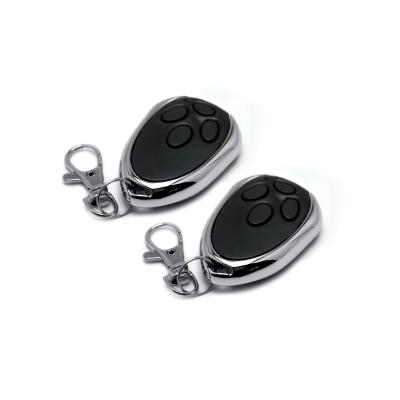

Télécommande :

- Type : Modulation AM de type OOK. Codage de type Rolling code à 16 bits (soit 65536 combinaisons possibles)
- Fréquence : 433,92MHz
- Alimentation : 12Vdc par pile de type MN27 ou 27A
- Touches : 4 touches
- Puissance rayonnée : < 10mW
- Autonomie : 1 an à raison de 10 utilisations de 2 sec. par jour
- Température de fonctionnement : 0°C / +50°C
- Indice de protection : IP40 (Utilisation uniquement en intérieur : maison, voiture ou lieu abrité)

Contenu du kit :

- 1 moteur 120W-24Vdc avec électronique et commande de réglage intégrés.
- 2 télécommandes

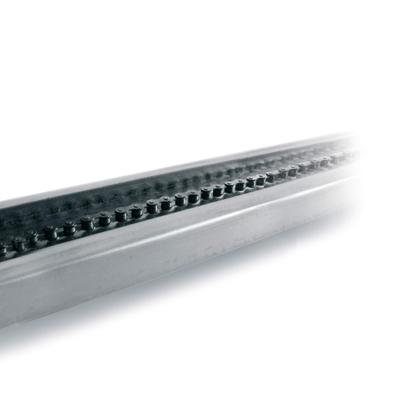

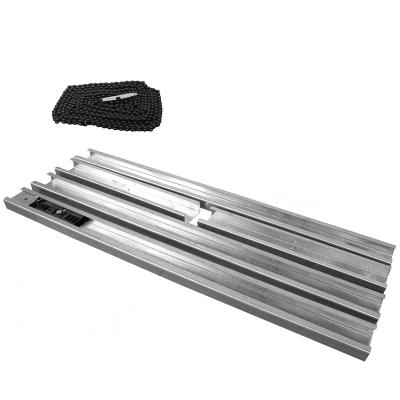

- Fixation complète avec rail et chaîne
- Kit de débrayage manuel
- 1 notice de montage.

- Garantie : 3 ans

Maisonic répond à vos questions :

Comment motoriser une porte de garage sectionnelle ou basculante électrique ?

La motorisation des portes de garages peuvent se faire juste, voir même des années, après l'installation de la porte. Les système d'ouvertures des portes sont désormais simple à installer sois-même.

Comment fonctionne un moteur de porte de garage, quel est le mécanisme de l'automastisme ?

Le principe de fonctionnement est simple.

• Un bloc moteur moteur est fixé au plafond de votre garage.
• Via une rail de guidage, le bloc moteur va entrainer une chaine qui est fixée en son extrémité à la porte de garage.
• Quand le moteur tourne, la chaine est tirée et votre porte de garage monte ou descend

Comment installer une motorisation de porte de garage basculante / installation ?

Toutes ces explications sont dans la notice de montage avec des Photos

Fixation de la motorisation assemblée

• Positionner la patte de fixation murale au linteau, centrée par rapport à la porte et à 5cm du haut de la porte. Fixer solidement la patte de fixation murale au linteau. Utiliser des chevilles et des vis adaptées au matériau.
• Assembler la patte de fixation murale avec le rail.

Fixation de la motorisation assemblée au plafond et sur la porte

• Avec l’aide d’une autre personne, positionnez le rail horizontalement et mesurez la distance entre ceux-ci.
• Plier les pattes à la même dimension que la distance entre le rail et le plafond. Avec l’aide d’une autre personne, fixer le rail au plafond. Utiliser des chevilles et des vis adaptées au matériau.
• Si au début de l’étape 4-3, lorsque vous positionnez le rail à l’horizontal, la motorisation se retrouve collée au plafond, utiliser la fixation (31)
• Positionner la patte de fixation porte en haut de la porte de garage, centrée sur la patte de fixation murale. Si le haut de la porte n’est pas assez rigide, le renforcer. Fixer la patte de fixation porte. Utiliser des vis adaptées au matériau.
• Assembler la patte de fixation porte avec la patte coudée
• Si la patte coudée est trop courte pour être assemblée avec la patte de fixation porte, la rallonger avec la patte droite. Ne rallonger que du minimum nécessaire.

Quid des batteries de secours en cas de coupure de courant ?

Avidsen a choisi pour ce modèle de ne pas mettre de batteries de secours car le modèle est débrayable à la main. Les coupures de courant étant peu courantes et pour garder un bon rapport qualité / prix, ce choix a été fait.

Afin de pouvoir manœuvrer manuellement la porte de garage, en cas de coupure de courant ou en cas de dysfonctionnement de la motorisation, actionner directement le débrayage du chariot à l’aide de la cordelette.

Est-ce que la motorisation possède un éclairage ?

Cette motorisation de garage est équipée d’un éclairage LED. L’éclairage s’allume dés la mise en mouvement de la porte de garage puis s’éteint 2 minutes après l’arrêt total de la porte

Quel est le meilleur moteur pour porte de garage ?

Avec ses plus de 40 000 cycles, la motorisation Avidsen Stromma est sans doute une des meilleurs motorisation pour porte de garage sectionnelle ou basculantes débordantes.

L'avidsen Stromma est le meilleur rapport Qualité / Prix en terme de motorisation de porte de garage sectionnelle et basculante débordante

Quelle hauteur minimum faut il entre le linteau et le plafond ?

Pour la hauteur sous linteau, la distance minimum est la hauteur du rail, soit 50mm

Comment désactiver la fermeture automatique de la motorisation ?

1. Appuyez 5 fois sur le bouton "P". Toutes les LED s'allument excepté la numéro 8 qui dignote.
2. Appuyez sur le bouton "—". Toutes les LED s'éteignent sauf la numéro 8 qui clignote.
3. Appuyez sur le bouton "P" pour valider la programmation.
