Le moteur Orane 420 d'Avidsen pour portail à battants est une solution qui permet d'actionner des battants de portail aux gabarits importants : 2, 5 mètres par battant. Ce moteur reproduit le mouvement naturel du portail et assure la pérennité de votre équipement. Optez pour une solution rapide et silencieuse, au design sobre et élégant. Ce moteur est de conception électronique française.
Motorisation pour portail à battants - bras articulés - Orane 420 - Avidsen - 114302
Référence : 114302
339,00 €
249,00 €
dont 2,68 € d'éco participation
Bientôt disponible
Prévenez-moi
Vous devez être connecté à votre compte client
Résumé
Avantage produit
Sur quel type de portail poser Orane 420 ?
Orane 420 d'Avidsen est un modèle compatible avec de nombreux matériaux : bois, PVC, aluminium ou acier, ajouré ou non. Veillez à bien respecter les gabarits suivants :
- une longueur maximale de 2, 5 mètres par battant
- un poids maximal de 250 kilos par battant
Ce modèle exige un espace important derrière les piliers auxquels seront fixés les moteurs, pour accueillir le mouvement des bras.
Connectez votre portail à l'application Avidsen Home
En ajoutant le module HomeGate d'Avidsen (réf. 127041, en option non fourni dans le kit) dans votre bloc moteur, reliez votre portail motorisé à l'application Avidsen Home sur votre smartphone. Ouvrez et fermez votre portail à distance, contrôlez l'accès à votre domicile. Intégrez votre portail motorisé à vos routines connectées.
La sécurité renforcée au niveau des accès à votre domicile
Avec un moteur de portail comme Orane 420, la sécurité est renforcée au niveau des accès à votre domicile. Les battants ne s'ouvrent qu'avec votre autorisation ou celle de quelqu'un muni de la télécommande et de son code. En associant la motorisation à votre portier audio ou vidéo, vous contrôlez qui vient chez vous.
Les points forts de l'alimentation solaire
Le moteur de portail est compatible avec l'alimentation solaire Avidsen (réf. 114374, en option, non fourni dans le kit). Cette option d'alimentation présente plusieurs avantages :
- vous n'aurez pas de consommation électrique supplémentaire sur votre facture
- utiliser un panneau solaire ne demandera pas d'installation spécifique : pas de câble à tirer ni brancher
- vous utilisez votre portail normalement comme avec un branchement sur une alimentation traditionnelle
Le kit solaire fonctionne, quelles que soient les conditions climatiques et d'ensoleillement de votre lieu d'habitation.
Découvrez le contenu du kit

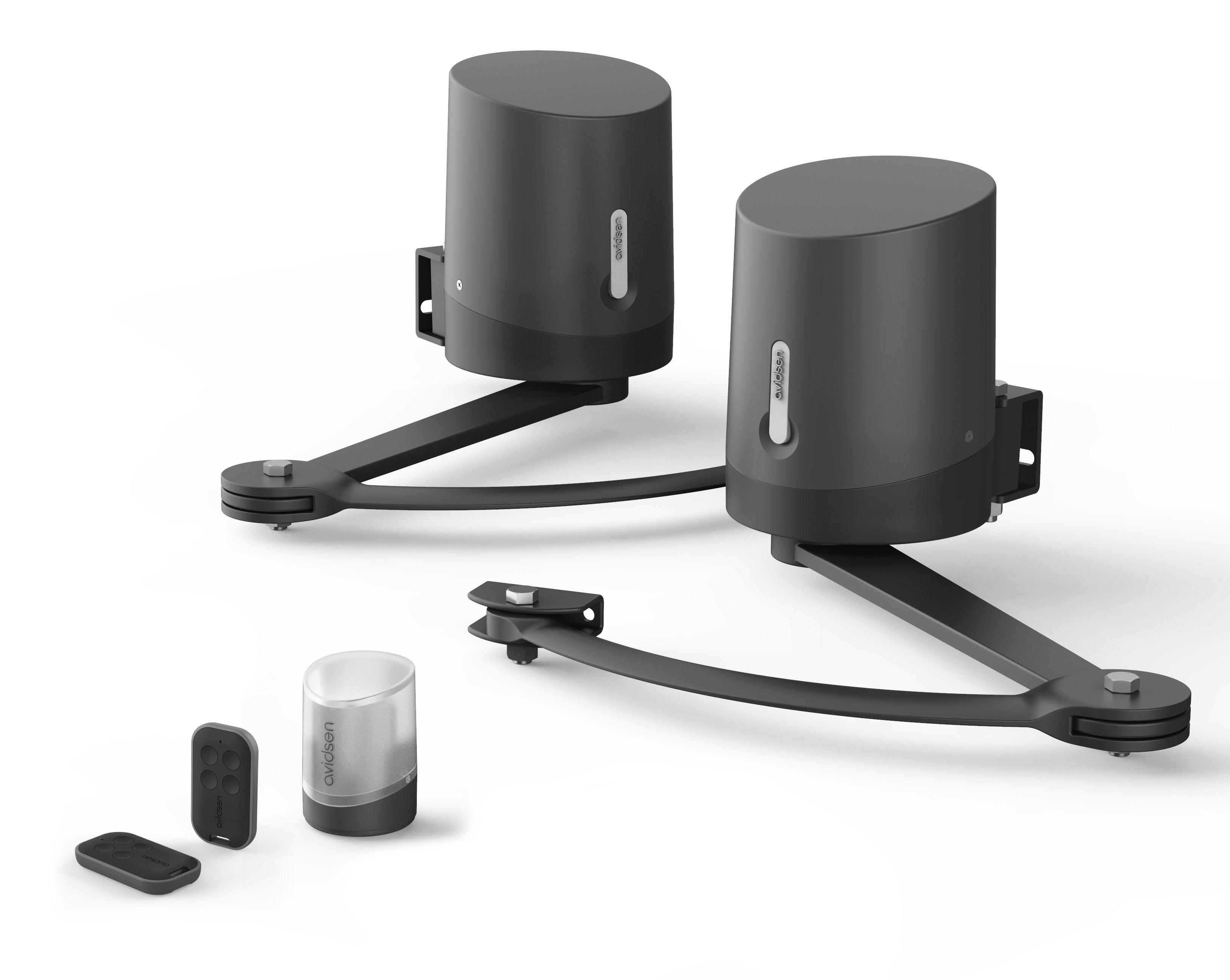

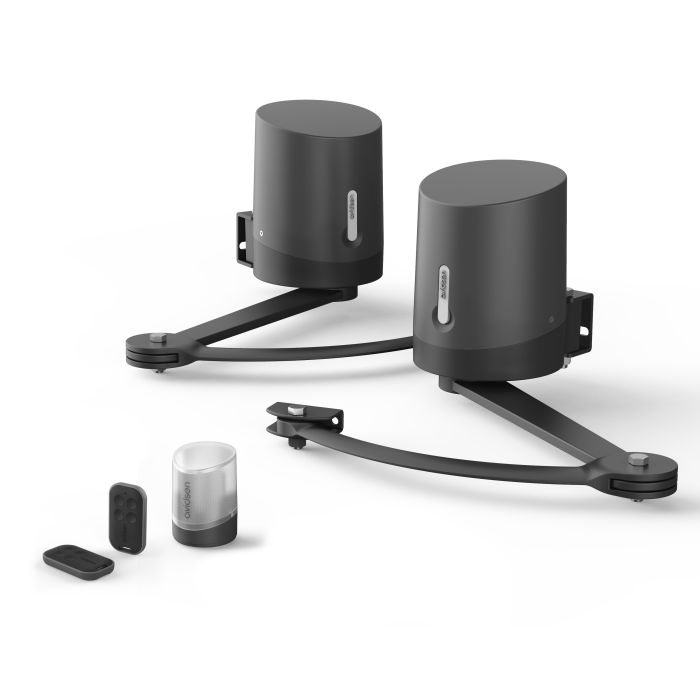

Contenu du kit Orane 420 Avidsen :
- 2 moteurs à bras articulés 24 VDC et électronique intégrée
- Pattes de fixation
- 2 télécommandes
- 1 feu clignotant
- 1 guide de démarrage rapide
- 1 clé de débrayage manuel
Questions techniques avant achat
Il est possible d’ouvrir un battant jusqu’à 120° sous réserve de la position des gonds sur vos piliers.Quels sont les éléments à prendre en compte pour savoir si un moteur de portail peut ouvrir à 120° ?De quel angle parle-t-on ?
C'est l'angle formé entre la position fermée du portail et la position ouverte du battant.
Qu'est-ce qui influence cet angle d'ouverture ?
C'est en fait la position des gonds qui supportent votre portail. On vous explique cela dans la question "que faut-il prendre en compte avant de choisir un moteur de portail" ?
Comment savoir l'angle d'ouverture max d'un moteur de portail ?
Il faut le vérifier dans la notice de montage de la motorisation qui est disponible sur les pages des produits.
Vous pourrez programmer jusqu'à 15 boutons de télécommandes sur les cartes électroniques.Il faut prendre en compte que l'on peut programmer l'ouverture totale et l'ouverture partielle. Chaque type d'ouverture prend un bouton. Si on ne fait que de l'ouverture totale, on peut avoir 15 télécommandes. Si on fait de l'ouverture totale et de l'ouverture partielle, on ne peut avoir que 7 télécommandes
Toutes les motorisations en 24V disposent de la fonction ralenti de fin de course. Que signifie "ralenti de fin de course" ?Le ralenti de course permet de réduire les chocs de votre portail sur les butées afin de préserver la durabilité du portail.Quelles sont les motorisations qui intègrent le ralenti de fin de course ?Pour les portails battants
Ce sont les motorisations en 24 volts. Le plus simple et de regarder les tableaux de synthèse des motorisations sur la page de choix des motorisations de portail.
Pour les portails coulissants
Toutes les motorisations de portail coulissant intègres le ralenti de course.
Oui, il est obligatoire que la motorisation ait un point d’arrêt pour stopper son cycle. Il est nécessaire que les battants s’arrêtent sur une butée.Pourquoi est-il obligatoire de mettre des butées ?Il y a deux types de butées pour un portail de maison.
Les/la butée(s) centrale(s) : permet d'arrêter les moteurs quand le portail se ferme.
Les butées latérales : permet d'arrêter les moteurs quand le portail s'ouvre.
Existe-t-il des motorisation sans butées ?Oui, la motorisation à bras Extel Umii XB250 et la motorisation à vérin Extel Umii XV250 sont des motorisations avec des butées intégrées à la motorisation. Vous pouvez ainsi vous passer des butées physiques de votre portail.
Oui, nos motorisations savent gérer ces cas. Il y a juste 2 choses à vérifier et on vous explique tout ça.Que dois-je vérifier sur mon portail asymétrique pour le motoriser ?Qu'est-ce qu'un portail asymétrique ?
Un portail asymétrique se compose de deux vantaux ou battants de tailles inégales. Généralement, la répartition se fait dans des proportions d'un tiers et deux tiers. Concrètement, cela signifie qu'un des battants est plus court que l'autre.
Cette configuration asymétrique offre plusieurs avantages :
Un look original qui se démarque des portails classiques.
Une touche esthétique moderne pour votre entrée.
La possibilité qu'un des battants fasse office de portillon.
Vous avez seulement 2 choses à vérifier :
Toutes nos motorisations de portail Avidsen, Thomson, Extel, Easymate, Astrell savent gérer cela.
Il faut vérifier que le plus grand battant ne dépasse pas les spécifications de la motorisation
Par exemple, pour la référence 761005, le moteur battant Extel Umii XB250, il faut que le plus grand battant fasse moins de 2,5 m de long et 250 kg
Il faut vérifier la taille du battant le plus petit.
pensez à prendre de la marge, mais voici un ordre de grandeur :
moteur à piston : approximativement 1,5 m minimum.
moteur à vérin : approximativement 70 cm minimum.
moteur à bras : approximativement 1 m minimum.
Bonjour,
Oui, la télécommande 114253 est bien compatible avec le ORANE 420.
Bonjour,
La motorisation Orane 420 est la nouvelle génération de l'orane 510, cependant les motorisations ne sont pas compatible avec les fixations du B250, il sera nécessaire de refaire l'installation complète.
Bonjour,
Il s'agit de la même motorisation mais de génération différentes.
Les photocellules ne sont pas obligatoires.
Bonjour,
La motorisation Orane 420 est compatible avec les photocellules de référence 114359.
Bonjour,
Il est tout à fait possible de procéder à une ouverture vers l'extérieur avec l'automatisme à bras articulé sous la référence 114302.
Cordialement,
Bonjour,
Vous pouvez prendre la référence 114253 disponible sur notre site.
Bonjour,
La référence du moteur est 580154B disponible sur notre site.
Bonjour,
Il s'agit de la même motorisation , la seule différence sera la présence de photocellules dans le kit orane 510
Bonjour,
L'angle minimum est de 90° et maximum de 135° pour une ouverture vers l'intérieur,
L'angle maximum en cas d'ouverture vers l'extérieur est de 90°,
Nous vous invitons également à voir la notice complète de votre automatisme que vous pourrez retrouver sur notre site.
Cordialement.
Bonjour,
Oui, il peut fonctionner sans photocellules.
Bonjour,
Non, cette motorisation nécessite obligatoire l'installation de butées au sol en ouverture ainsi qu'en fermeture.
Bonjour,
Le modéle ORANE 420 dispose du transformateur ainsi que de la carte électronique dans l'un des blocs moteurs. Les moteurs sont reversibles.
Bonjour,
Oui, cette motorisation dispose d'une entrée de type contact sec.
Bonjour,
Parce que la carte a besoin d'un pic de courant pour stopper son cycle de fonctionnement.
Bonjour,
Cette motorisation peut ouvrir vers l'extérieur uniquement si vous avez une distance D inférieure à 10 cm.
Bonjour,
Vous pouvez commander la référence 114253.
Bonjour,
Ce kit solaire n'est malheureusement pas compatible avec l'orane 420, vous pouvez trouver le kit compatible sous la référence 114375.
Bonjour,
L'orane 420 est compatible avec une ouverture vers l'exterieur.
Bonjour,
L'engrenage est en métal.
Bonjour,
Malheureusement, nous n'avons plus de module d'éclairage par radio fonctionnant avec la même télécommande que les automatismes.
Cordialement,
Bonjour,
La télécommande fournie avec l'Orane 400 de référence 114156 est tout à fait compatible avec l'Orane 420 de référence 114302.
Cordialement,
Bonjour,
Non il ne sera pas possible d'augmenter la portée radio.
Bonjour,
Le transformateur 220v/24v est fourni avec la motorisation.
oui, il vous faudra la commander sous la référence 114253.
Bonjour,
Oui un clavier sans fils peut etre appairer sur la carte ( 114255)
oui vous pouvez faire une ouverture exterieure cependant nous vous invitons a regarder la notice pour controler que son installation est bien possible.
Bonjour,
Vous pourrez vous procurer des télécommandes compatible à cette adresse https://www.maisonic.com/Telecommande-4-boutons-a-clapet-Avidsen-114253G.html?ref=114253
Bonjour,
Les photocellules sont en effet compatible avec la motorisation Orane 420
Bonjour,
Le HomeGate est disponible sur ce lien : Avidsen HomeGate - kit connecté d'ouverture de portail et porte de garage toutes marques - | Maisonic
Bonjour,
Oui, les photocellules d'un BORA sont compatibles avec le Orane 420.
Bonjour,
Le bloc moteur fait 28cm de hauteur et 18cm de diametre.
Bonjour,
Les télécommandes nouvelles générations fournies dans le kit ne sont pour le moment pas disponibles à la vente. Vous pouvez commander la référence 114253 à la place.
Bonjour,
Vous pouvez commander la référence 114253 pour aller avec votre motorisation.
Il n'existe plus pour le moment de boitier de gestion d'éclairage radio.
Bonjour,
Cette motorisation vous permet effectivement d'avoir une ouverture vers l'extérieure
Description
Le moteur à bras articulés pour portail à deux battants Orane 420 d'Avidsen vous permettra d'activer des battants de portail s'ils respectent les gabarits suivants :
- une longueur maximale de 2, 5 mètres par battant
- un poids maximal de 250 kilos par battant
Peu importe que votre portail soit en bois, en PVC, en fer ou en aluminium. Il peut également être ajouré. Notez aussi que le dispositif à bras articulés sera plus adapté si vous disposez d'un espace large derrière vos battants de portail.
Profitez d'un portail qui reproduit le mouvement naturel du portail, ce qui permet de conserver sa durée de vie. On peut relever que cette solution de motorisation de portail est rapide, silencieuse.
Les fonctionnalités de votre moteur de portail
Gagnez du temps, du confort, et simplifiez-vous la vie quotidienne en profitant des nombreuses fonctionnalités offertes par la motorisation de portail Orane 420 pour portail à battants :
- l'ouverture progressive et le ralenti en fin de course
- la mise en route simple grâce à la fonction d'auto-apprentissage : la configuration est enregistrée à la première utilisation
- la fermeture du portail peut s'effectuer de façon automatique (après temporisation) ou de façon semi-automatique (avec la télécommande)
- la fonctionnalité piéton permet d'ouvrir un seul battant et il y a aussi un mode portillon
- le portail s'arrête automatiquement en cas d'obstacle et fait une marche arrière
En cas de besoin (une panne de courant par exemple), vous pourrez ouvrir votre portail manuellement à l'aide de la clé de débrayage fournie dans le kit.
De nombreuses compatibilités pour une solution motorisée améliorée
Pour toujours plus de confort, de sécurité et de simplification de la vie quotidienne, de nombreux accessoires sont compatibles avec le moteur Orane 420 :
- c'est le cas de la batterie de secours Avidsen (réf. 114257V, en option non fournie dans le kit), qui sera très utile en cas de courant. Logée dans le bloc moteur, elle vous permettra d'utiliser normalement votre portail le temps que le courant soit rétabli

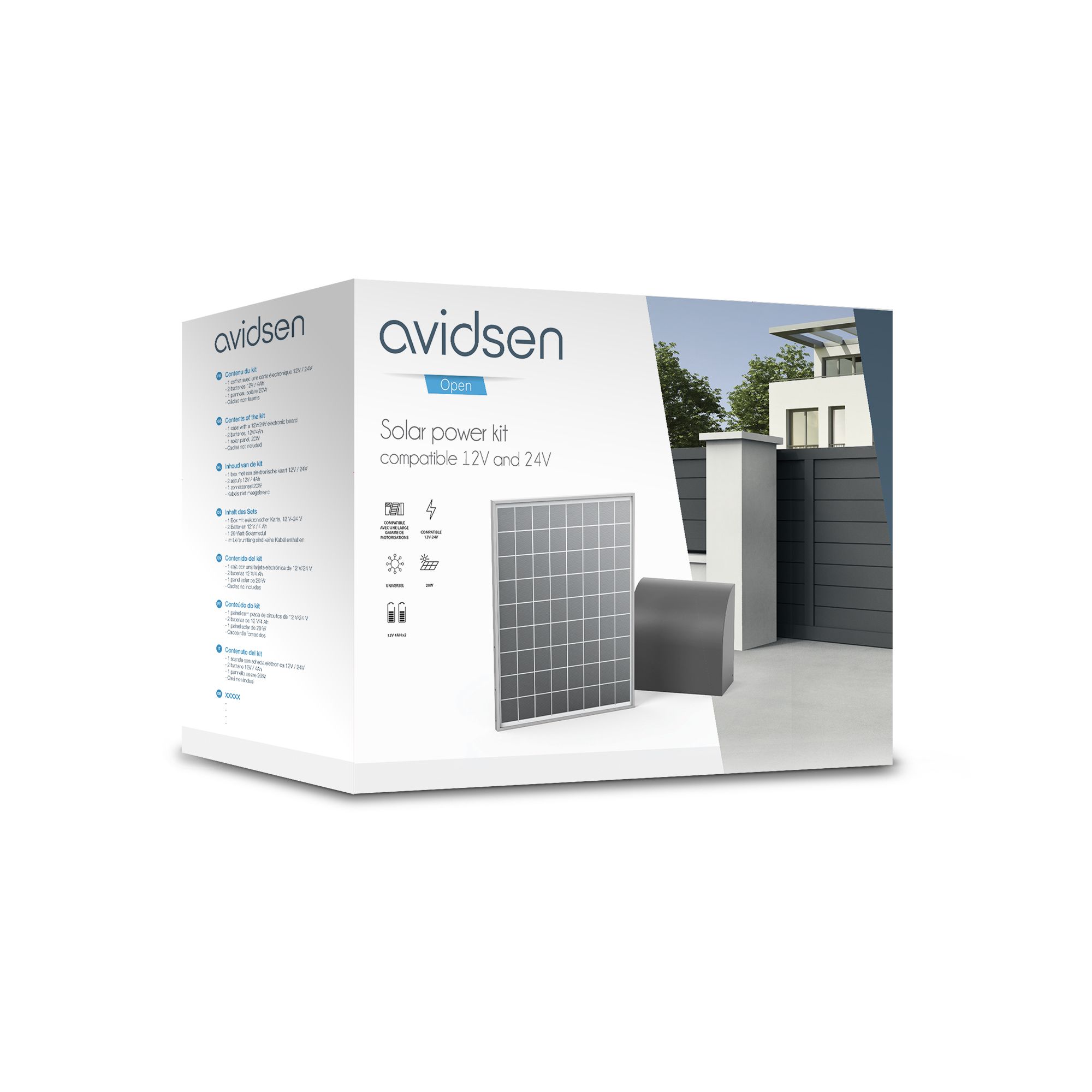

- il est aussi possible d'associer le moteur de portail au kit d'alimentation solaire Avidsen (réf. 114375, en option non fournie dans le kit). Sans câble supplémentaire à tirer, le kit solaire vous évite une consommation électrique supplémentaire, il offre une utilisation normale du portail motorisé. Vous évitez une facture gonflée sans renoncer à motoriser votre portail.
Le moteur de portail Orane 420 d'Avidsen est compatible avec la majorité des portails présents sur le marché. Il est également compatible avec tous les types de portiers audio/vidéo présents sur le marché. Pratique pour ouvrir votre portail depuis votre intérieur via le combiné ou le moniteur.

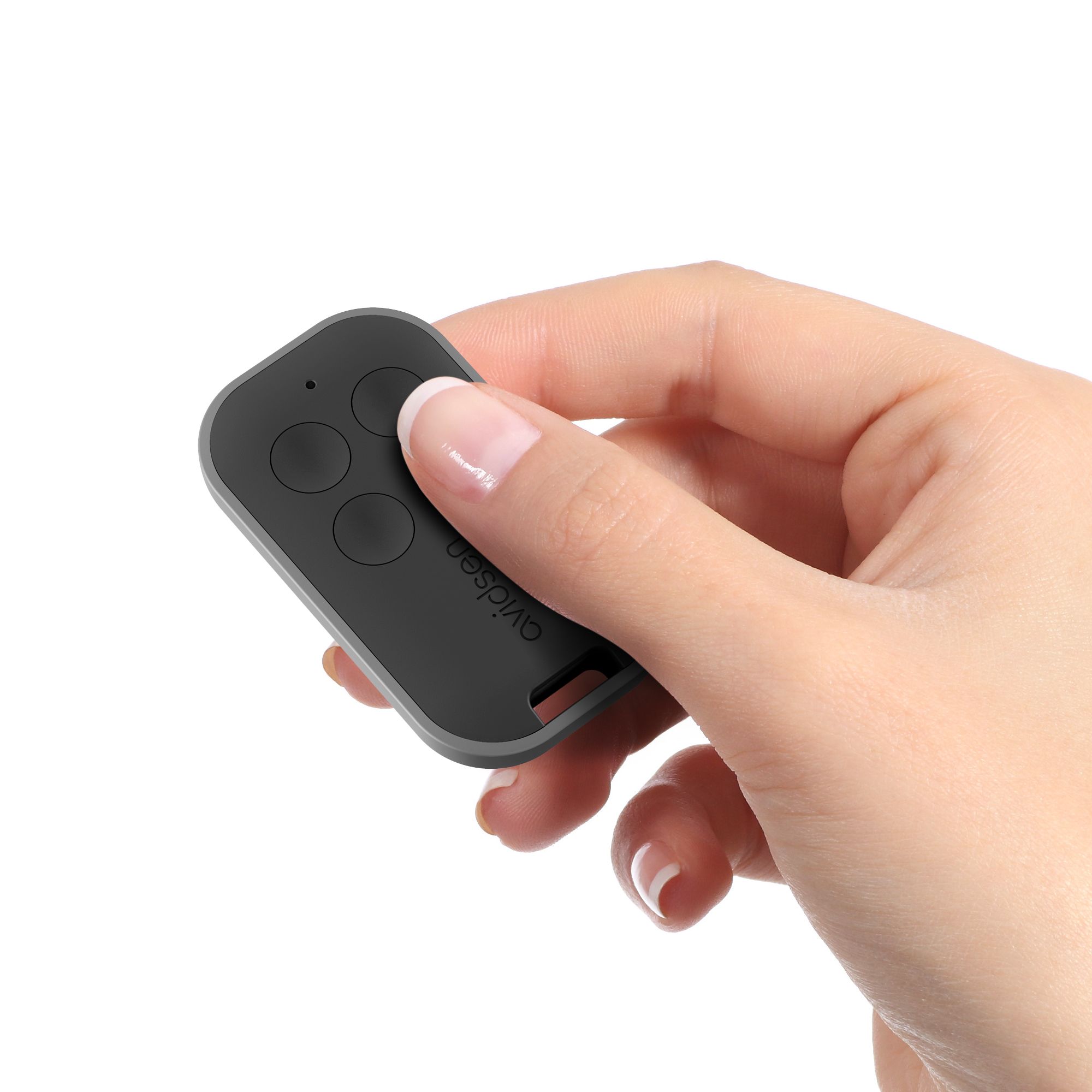

Les atouts des télécommandes associées à Orane 420
Deux télécommandes sont fournies dans le kit. Avec cet accessoire, vous ouvrez et fermez rapidement les battants de votre portail. Elles offrent un format compact et ergonomique, des boutons tactiles faciles et confortables à utiliser. La présence d'une encoche permet d'accrocher la télécommande à un port-clé (elle reste à votre trousseau, vous n'avez pas besoin de fouiller dans votre sac pour la retrouver). Elle dispose aussi d'une portée de 80 mètres en champ libre.
Les télécommandes sont sécurisées. Grâce à leur dispositif de code tournant, elles offrent de nombreuses combinaisons possibles. On passe le doigt sur les touches dans l'ordre correspondant à la combinaison : le portail s'ouvre ou se ferme selon vos besoins. Il est donc impératif de connaître le code pour utiliser la télécommande et accéder au domicile.
Le moteur Orane 420 s'intègre à votre écosystème Avidsen Home

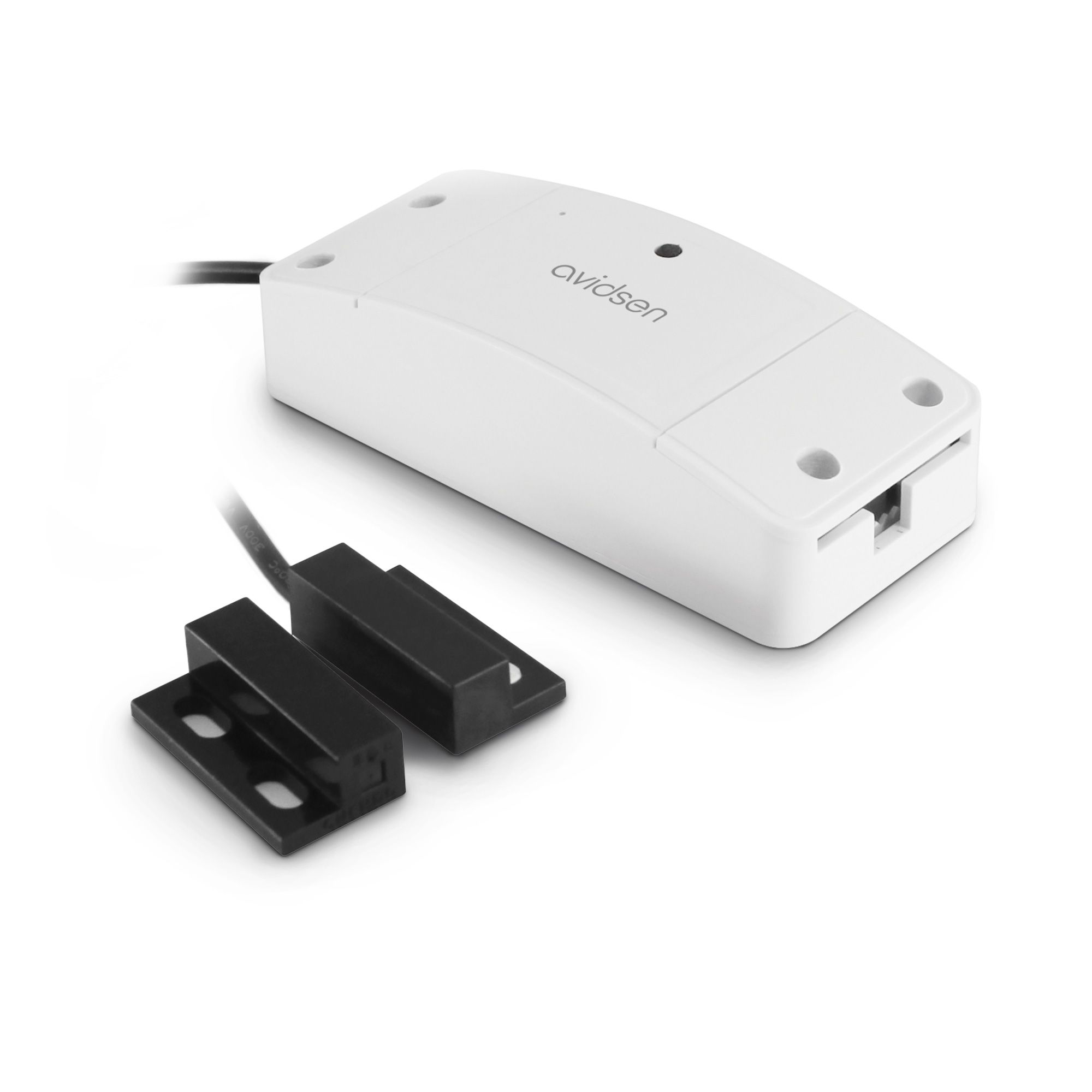

En implantant le module connecté HomeGate d'Avidsen (réf. 127041, en option non fourni dans le kit) dans votre bloc moteur de portail, vous appairez la motorisation à l'application Avidsen Home installée sur votre smartphone. Depuis votre téléphone (qui devient alors comme une télécommande supplémentaire), vous ouvrez et vous fermez votre portail à distance, vous contrôlez qui a accès à votre domicile (le livreur dépose le colis, vos enfants rentrent en toute sécurité).
En choisissant ce dispositif, vous intégrez votre portail à des routines de maison connectée qui correspondent à vos besoins. Vous gagnez du temps, du confort, de la sécurité, et vous vous simplifiez la vie quotidienne :
- le matin, vous partez au bureau. Une fois le portail refermé, caméras intérieure et extérieure s'activent, le module connecté de chauffage baisse la température et les prises connectées des appareils en veille se désactivent, etc.
- le soir, vous rentrez à la maison. A l'ouverture de votre portail, les luminaires extérieurs s'allument, la caméra passe en mode privé et le chauffage connecté a augmenté la température de confort depuis une heure
Découvrez le contenu du kit
- 2 moteurs à bras articulés 24 VDC et électronique intégrée
- Pattes de fixation
- 2 télécommandes
- 1 feu clignotant
- 1 guide de démarrage rapide
- 1 clé de débrayage manuel
Caractéristiques
| Type de produit | Motorisation de portail |
|---|---|
| Alimentation des accessoires | piles |
| Détection automatique des obstacles (anti-écrasement) | Oui |
| Programmation en autoapprentissage | Oui |
| Prédisposition pour alimentation solaire | Oui |
| Télécommande | Inclus |
| Pilotage du dispositif | Télécommande |
| Temps d'ouverture complète | 17 |
| Temps d'ouverture piéton | 17 |
| Facilité d’installation | Bricoleur |
| Matériau du produit | Aluminium recyclé |
| Commandable par interphone | Oui |
| Déblocage manuel en cas de coupure d'électricité (débrayage) | Oui |
| Ouverture partielle pour piéton | Oui |
| Ouverture du portail | Battant / ouvrant |
| Remplissage du portail | Ajouré / semi-ajouré, Plein |
| Longueur totale du portail | Jusqu'à 5 m |
| Poids du portail | Jusqu'à 500 kg |
| Marque | Avidsen |
| Comment voulez-vous alimenter ? | Alimentation filaire (220 Volts) |
| Tension d'alimentation du moteur | 24 Volts - DC (Courant continu) |
| Garantie | 3 ans |
| Connecté | Non |
Documents à télécharger
Notice 114302
Fiche produit 114302
Quickstart 114302
