Visiophone Smart Bracket 2 - Thomson

L'interphone vidéo 2 fils Thomson SmartBraket 2 répond à tous vos besoins

 Interphone 2 fils

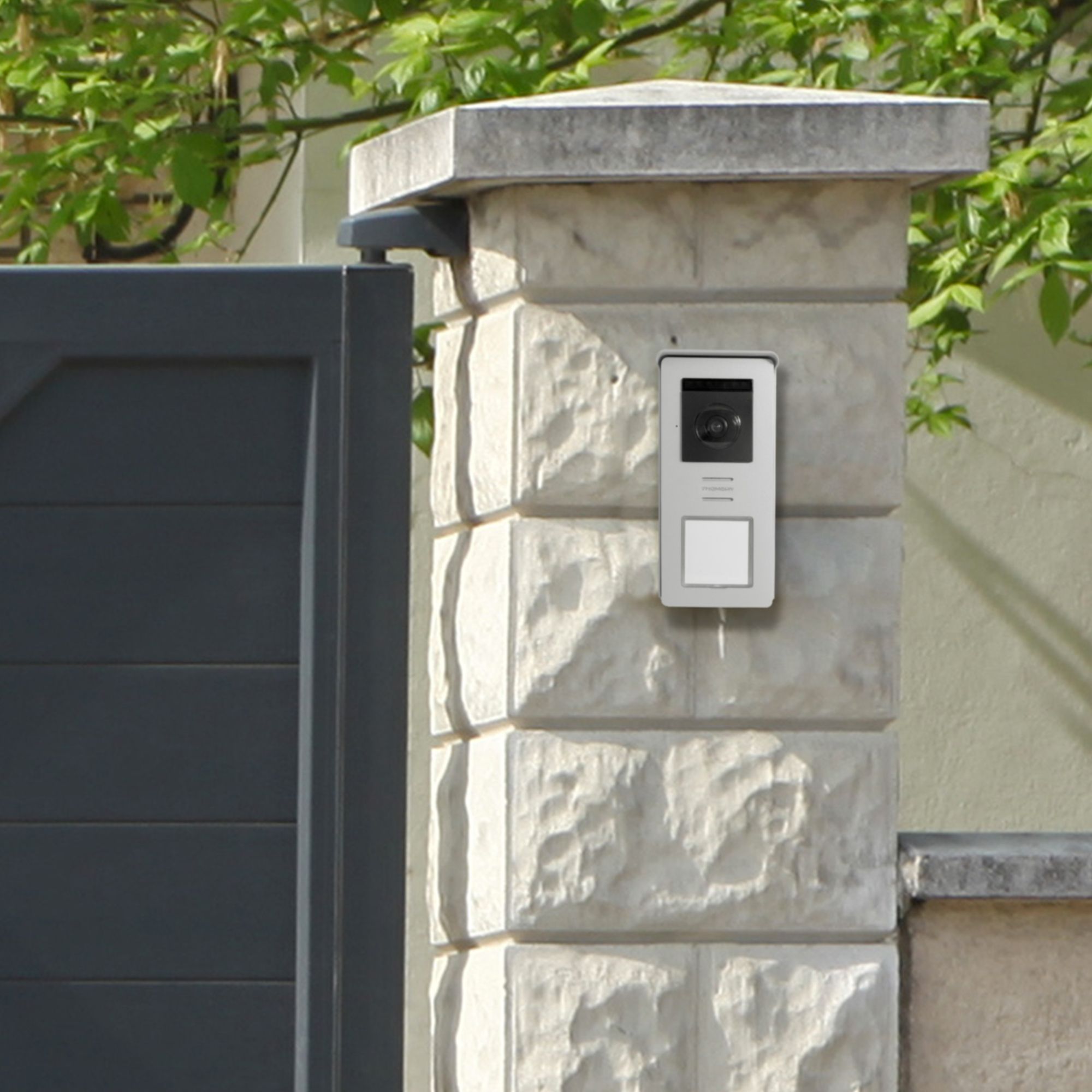

La connexion entre le SmartBracket (le boitier sur lequel vous positionnez l'écran) et la platine de rue qui sera sur votre pilier de portail de sait avec seulement 2 fils. Le branchement est sécurisé grâce à la fonction polarity protect qui protège votre visiophone en cas d'erreur de câblage.

Ce visiophone est très performant

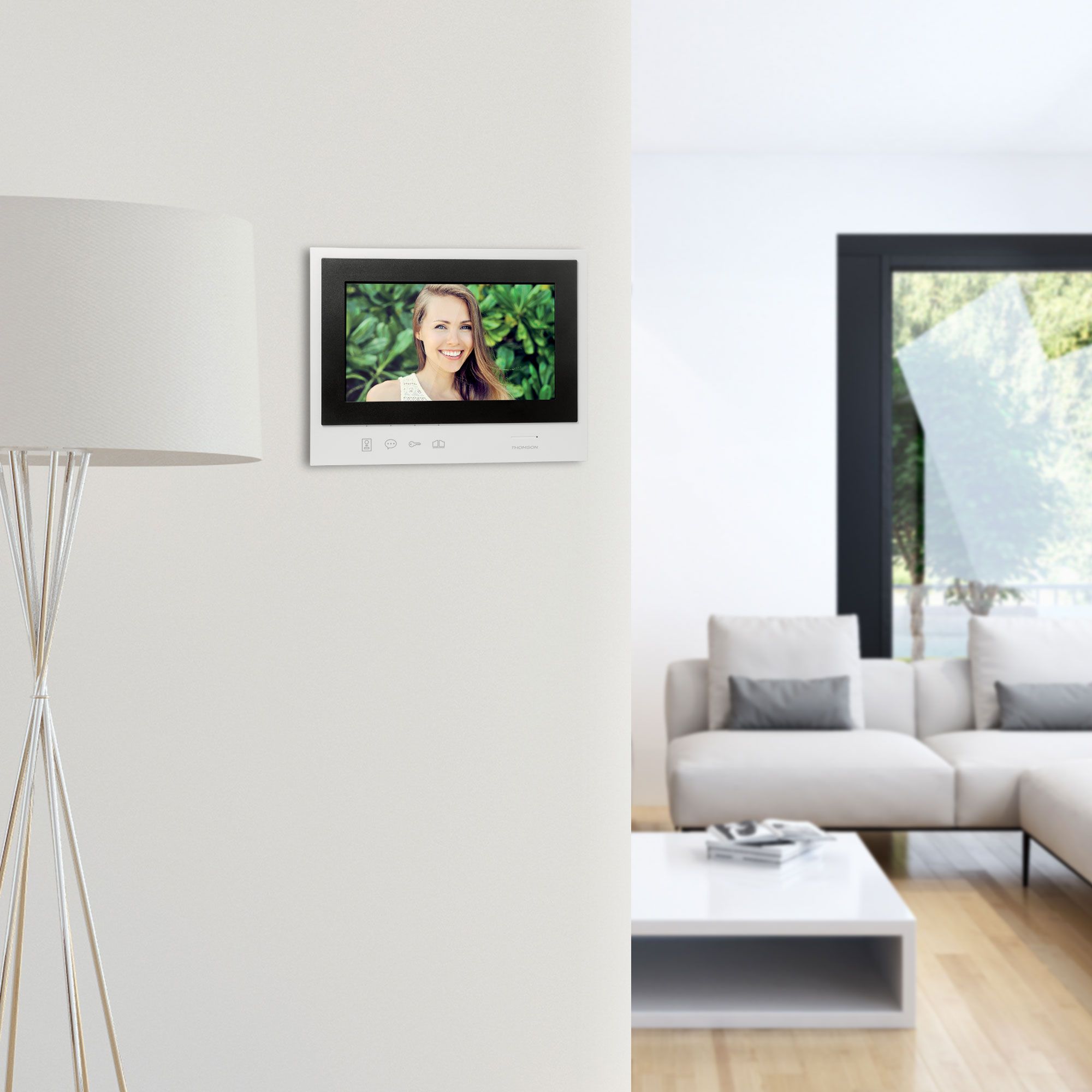

Le SmartBracket 2 de chez Thomson dispose d'un angle de vue caméra supérieur à 100° soit parmi les plus larges du marché. Combiné à la fonction monitoring (ou "fonction surveillance"), il vous permettra de voir tous ceux qui sonnent à votre porte ET de surveiller votre extérieur (même si personne ne sonne), depuis chez vous, sur le moniteur de 18cm. Il est muni de LEDs invisibles pour une vision nocturne, parfait pour vos soirées. Personnalisable, cet interphone vidéo possède 6 sonneries au choix avec volume de 85dB réglable.

Gardez un oeil sur tous ceux qui sonnent à votre interphone vidéo

Quelqu'un sonne chez vous mais vous êtes absent ? Vous pourrez quand même savoir qui c'est grâce à sa fonction mémorisation automatique des visiteurs. Lorsque quelqu'un appuie sur le bouton de la platine de rue de votre visiophone (à l'extérieur de chez vous), une photo est prise et est enregistrée sur le Smart Bracket 2. Celui-ci peut enregistrer jusqu'à 100 photos. Lorsque ce quota est atteint, les photos les plus anciennes sont effacées au profit des nouvelles.

• Installation simple et rapide sur 2 fils

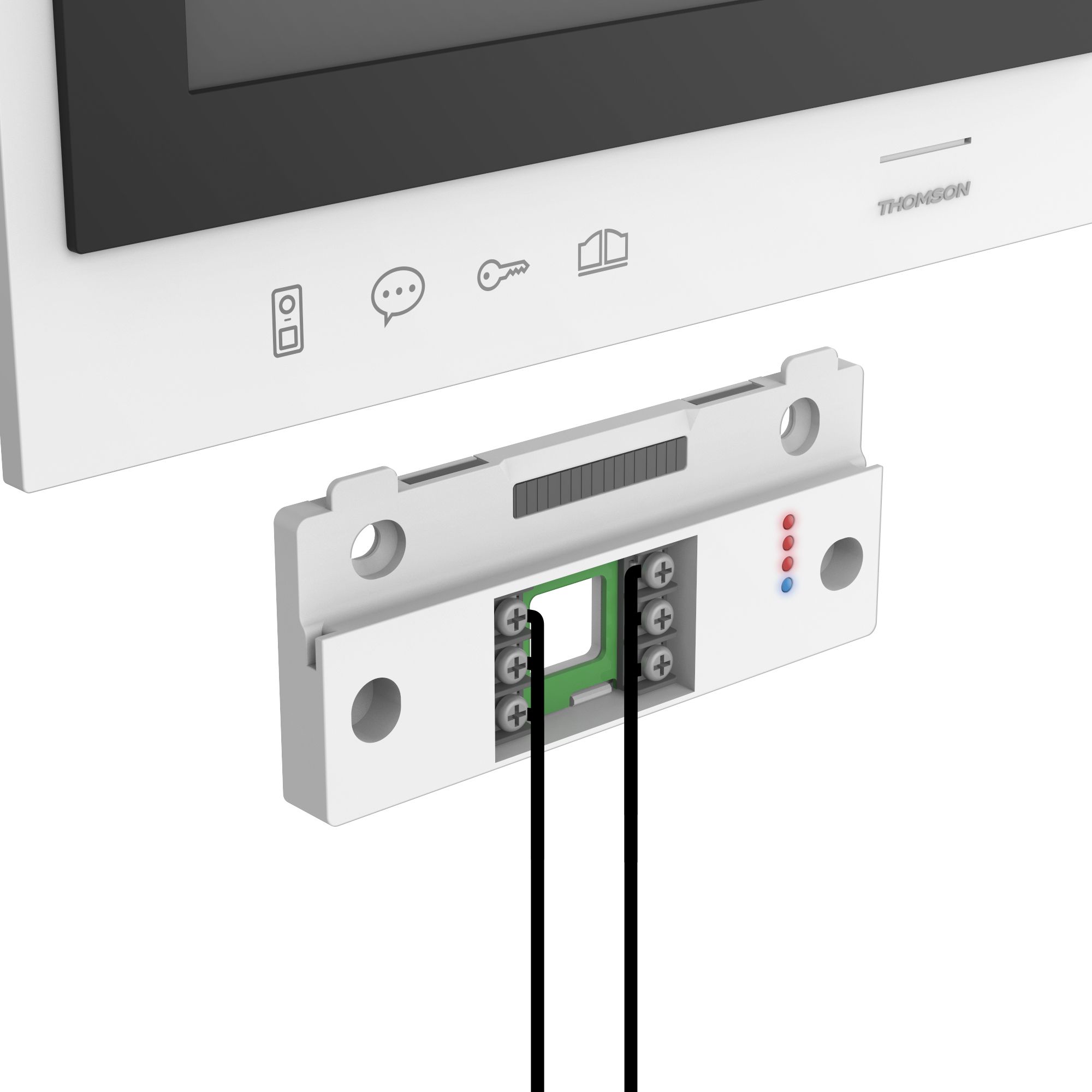

• Smart Bracket : simplification de vos branchements et de
votre installation + protection de votre visiophone contre les
erreurs de câblage
• Smart RFID : ouverture du portail ou de la serrure électrique
selon durée de lecture
• Angle de vue caméra parmi les plus larges du marché (>100°)
• Mémorisation automatique des visiteurs (100 photos)
• Fonction monitoring pour surveiller votre entrée facilement
• Vision nocturne en couleur grâce à ses LEDs blanches
• Bouton d’appel et porte étiquette lumineux

Exemple d'une installation avec ou sans moniteur supplémentaire

Schéma de principe d'une installation simple

Schéma de principe d'une installation avec un écran supplémentaire

Vous avez parfois besoin de mettre un écran supplémentaire, dans un atelier ou même à l'étage de votre maison afin de gérer au mieux vos accès. C'est tout a fait possible et simple avec ce type de visiophone comme le montre le schéma ci-dessous.

Caractéristiques Techniques :

Câblage : 2 fils
Distance maxi. : 100m
Commande : serrure ET portail
Sonnerie : 6 sonneries - niveau sonore : 85dB
Caractéristiques écran :
diagonale : 7" (18cm) / résolution : 800 x 480 px / touches tactiles / mémoire : 100 photos
Caractéristiques platine de rue : capteur : C-MOS`600 TVL / angle de vue : H105° / objectif : Fixe / vision nocture : LEDs blanches / commande gâche : 12V / 1,1A / commande portail : 12V / 2A / fixation : en saillie
Réglages : luminosité, balance des couleurs, volume sonore, date et heure, suppression des photos
Finition :moniteur : plastique blanc / platine de rue : métal
Caractéristiques électriques : 15V / 1.5A / 25,5W
Température de fonctionnement : -20°C / +50°C
Utilisation : moniteur : intérieur / platine de rue : extérieur (IP44)

Garantie 3 ans

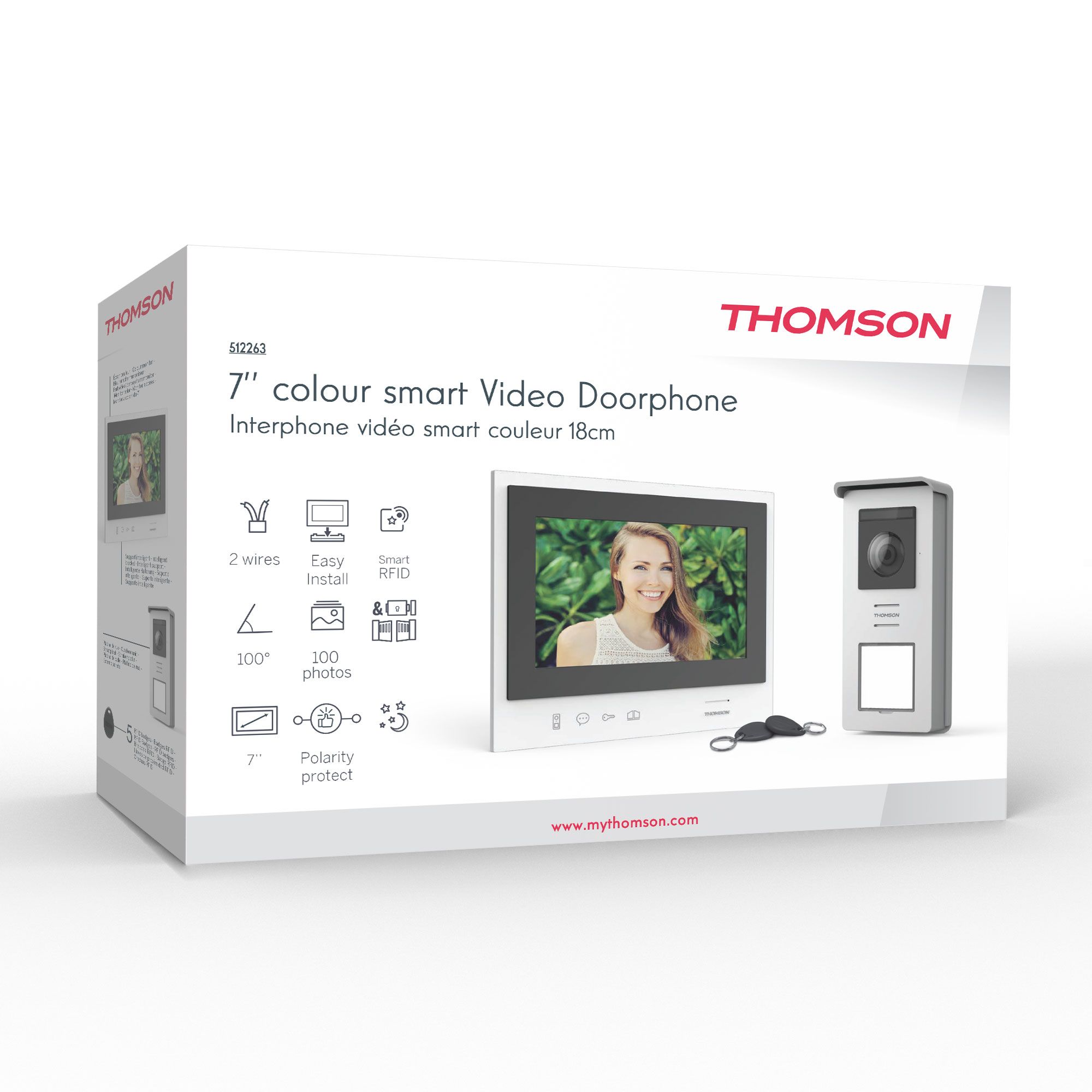

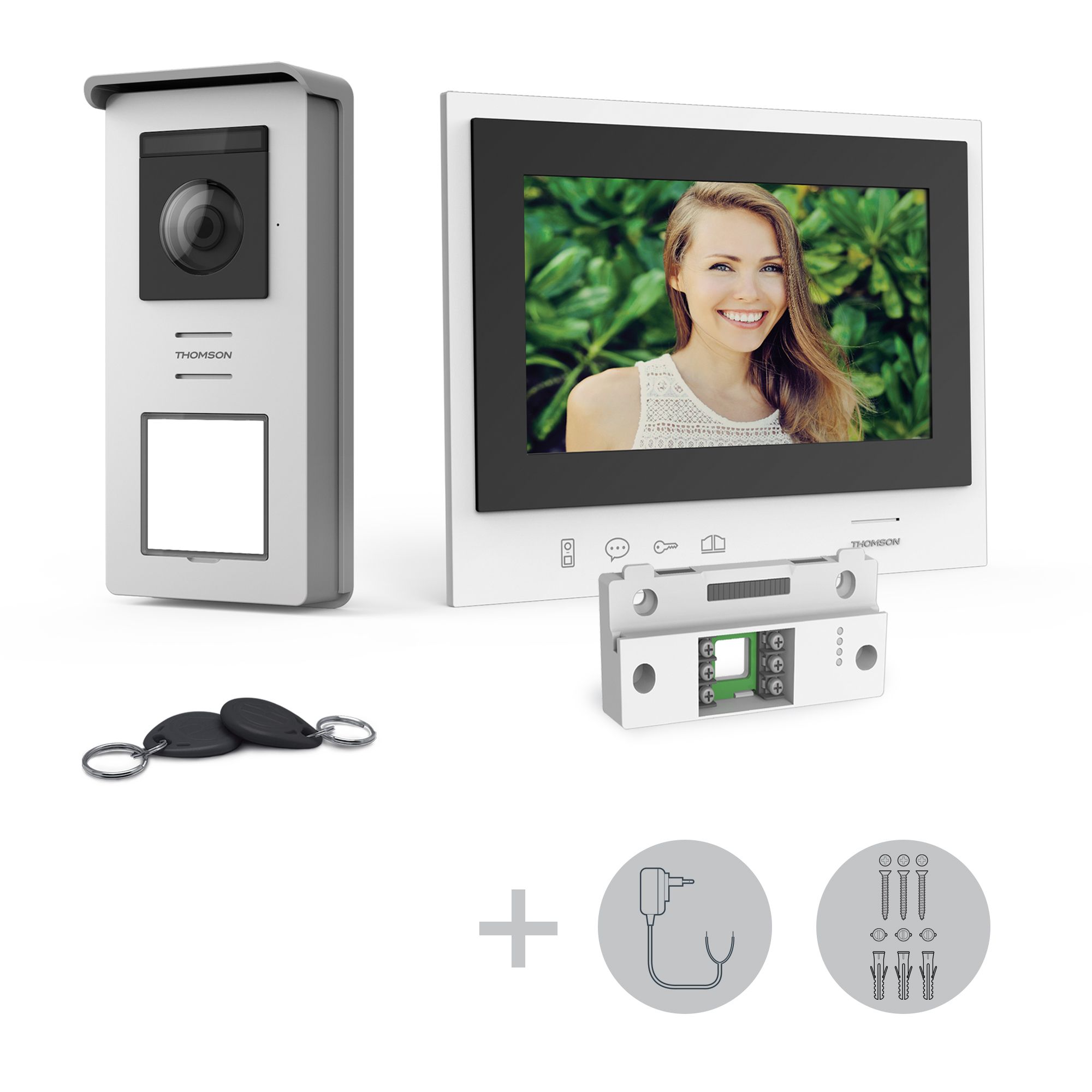

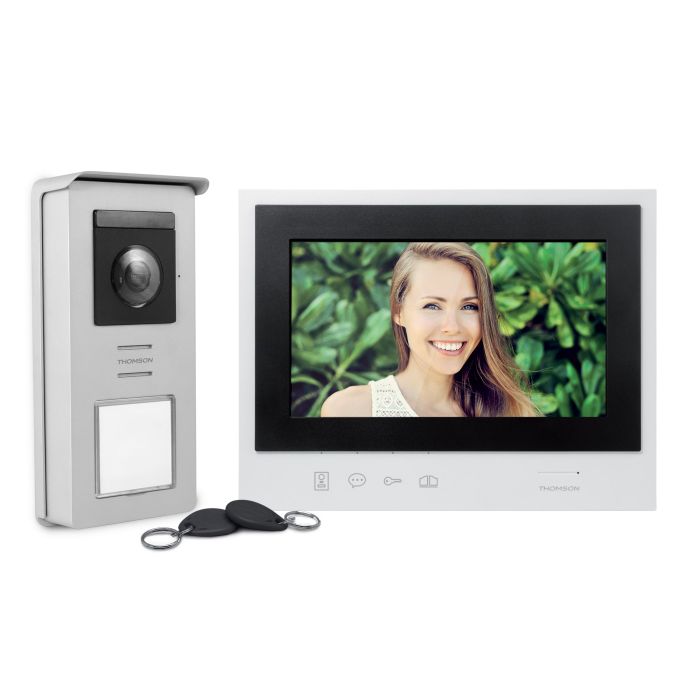

Contenu du kit interphone vidéo Smart Bracket 2 de chez Thomson

1. Moniteur  7" avec l'écran
2. Support mural «smart»
3. Platine de rue et sa visière
4. Alimentation enfichable
5. 5 badges RFID : 2 utilisateurs (gris), 1 admin (jaune), 1 badge- (rouge), 1 badge+(bleu)

Caractéristiques su Thomson Smart Bracket 2

Présentation de l'écran 7 pouce (18 cm)

1. Écran LCD 7 pouces
2. Boutons sensitifs
3. Microphone
4. Haut-parleur
5. Connecteur
6. Rouge : Connexion à l’alimentation
7. Vert : Connexion avec la platine de rue
8. Bleu : Connexion au moniteur supplémentaire
9. Témoin de connexion moniteur supplémentaire : Rouge = Erreur de connexion Bleu = Connexion OK ou moniteur absent
10. Témoin de connexion alimentation : Rouge = Erreur de connexion Bleu = Alimentation correctement branchée
11. Témoin de connexion platine de rue : Rouge = Inversion de polarité Bleu = Câblage OK
12. Témoin de connexion platine de rue : Rouge = platine de rue non connectée (fils débranchés ou coupés)* Bleu = connexion OK * si le moniteur est utilisé comme moniteur supplémentaire sur une installation existante et qu’aucune platine de rue ne lui est directement connectée c’est entièrement normal

Présentation de la platine de rue (avec sa caméra)

Notes :

• Lorsque l’on appuie sur le bouton d’appel, le moniteur sonne à l’intérieur et la vidéo s’affiche.
• Pour changer l'étiquette du porte nom, retirer la protection plastique en façade en glissant dans l'encoche prévue à cet effet un petit tournevis plat..

1. Capteur crépusculaire
2. LEDs blanche (vision de nuit)
3. Objectif de la caméra
4. Microphone
5. Haut-parleur
6. Bouton d'appel rétro éclairé et zone de lecture des badges RFID
7. Vis antivol de fixation
8. Branchement du moniteur
9. Branchement de la gâche électrique
10. Branchement du contact sec (motorisation de portail)
11. Réglage volume haut parleur (sous le bouchon en caoutchouc)
12. Bouton reset RFID (sous le bouchon en caoutchouc)
