Carte électronique effet hall CA2B9SLDTR câble long - 580039A - Avidsen

Votre carte électronique a rendu l’âme ? La carte électronique Avidsen carte électronique effet hall CA2B9SLDTR câble long est destinée aux motorisations à portail coulissant.

Celle-ci est compatible avec les motorisations suivantes : ZENIA (ref : 114452), OREA 500 (ref : 114453), OREA (ref : 114454) ; Blyss 350 (ref : 582848)

+ d'informations
40 €00
Référence : 580039A
Soyez rassurés les produits reconditionnés fonctionnent parfaitement bien.
Même garantie que le produit neuf :
Le packaging est abîmé. Le produit est complet et l’emballage n’a pas été ouvert.
Garantie 2 ans sous respect de la loi (voir CGV)
Le packaging a été ouvert mais le produit est complet. Il a été contrôlé et testé par le Service Après-Vente de Maisonic
NeedHelp installateur chez vous en moins de 24h
Bientôt disponible

Description

Votre carte électronique a rendu l’âme ? La carte électronique Avidsen carte électronique effet hall CA2B9SLDTR câble long est destinée aux motorisations à portail coulissant.

Celle-ci est compatible avec les motorisations suivantes : ZENIA (ref : 114452), OREA 500 (ref : 114453), OREA (ref : 114454) ; Blyss 350 (ref : 582848)

La carte électronique est considérée comme le cœur de votre motorisation de portail

Elle contrôle de A à Z la motorisation en gérant la puissance consommée durant l’ouverture & la fermeture de votre portail qu’il soit battant ou coulissant.

Cette carte électronique sert à compter le nombre de tour que le moteur électrique fait pour connaitre les butées du portail.

Votre carte électronique a rendu l’âme ?

La carte électronique Avidsen effet hall CA2B9SLDTR câble long est destinée aux motorisations à portail coulissant.

Celle-ci est compatible avec les motorisations suivantes :

- Avidsen ZENIA ref : 114452
- OREA 500  ref : 114453
- Avidsen OREA ref : 114454
- Blyss 350 (ref : 582848)

Vous souhaitez avoir des conseils dans le choix de votre carte électronique ? N’hésitez pas à contacter notre service technique au 02.47.34.08.80 (appel gratuit). Ils vous orienteront vers la carte électronique qui correspond à vos besoins.



Grantie : 1an

Comment brancher la carte ?

Les cartes de références 580039A et 580039 sont identiques. Seule la couleur du câble change.

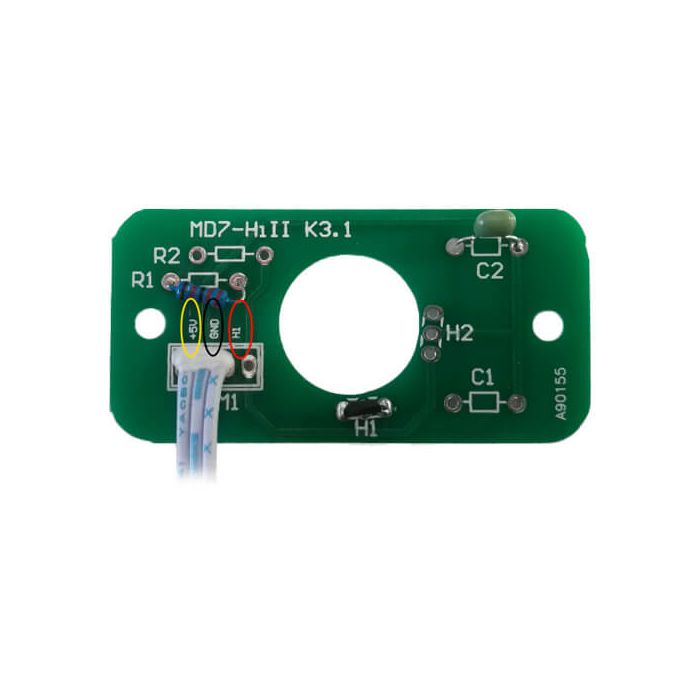

ETAPE 1 : Repérer les fils raccordant le  +5v Gnd et H1

Branchement carte effet hall 580039A
Repérer les motifs qui sont sur le câble



ETAPE 2 : Suivre ces fils et les raccorder sur le connecteur +12V , HALL et GND

  • Le +5V sur le +12V
  • Le GND sur GND
  • Le H1 sur HALL
Branchement carte effet hall 580039
Branchement coté carte électronique



Caractéristiques techniques Carte électronique effet hall CA2B9SLDTR câble long - 580039A

Type de produit
Pièce détachée
Type de pièce détachée
Carte électronique
Compatible avec
Motorisation Avidsen OREA
Motorisation Avidsen OREA 500
Motorisation Avidsen ZENIA 12V
Motorisation Blyss 350
Marque
Avidsen
Référence
580039A
EAN
3660211300350

Avidsen



Avidsen, connectez votre habitat

Marque française dans le domaine de la motorisation de portail, Avidsen a réussi à se démarquer grâce à sa réactivité par rapport aux besoins des consommateurs. Acteur de référence dans l’univers de la maison connectée, Avidsen conçoit des produits faciles à installer, à utiliser ainsi qu’accessibles à tous.

Maisonic a sélectionné pour vous les meilleurs produits Avidsen. Notre catalogue englobe un large panel de motorisation de portails à battants ou coulissant, des télécommandes, des interphones et visiophones couleur, des kits d’alimentation solaire, des claviers à codes, carillons et d’autres accessoires. Maisonic vous propose également des produits Avidsen novateurs pour sécuriser votre habitation. Caméras de vidéosurveillance intérieur/extérieur, détecteurs de mouvement, d’ouverture, avertisseurs de fumée, alarmes, mini- alarme, etc de marque Avidsen sont sur Maisonic. L’ensemble des produits Avidsen est garanti entre un à cinq ans selon le produit (la garantie est détaillée sur chaque fiche produit Maisonic) pour assurer votre entière satisfaction.

Questions et réponses Carte électronique effet hall CA2B9SLDTR câble long - 580039A

Bonjour Le moteur du portail Avidsen OREA 500 continue de "tourner", il force sur la crémaillère quand le portail arrive en butée (ouverture ou fermeture). Je rencontre me même problème quand j'essaie de faire un auto apprentissage. Je vous remercie d'avance de votre réponse. Laurent.B

Bonjour,

Les questions d'ordre technique doivent être formulées par mail à l'adresse suivante : service_technique_lmnfr@maisonic.com ou bien par téléphone au 02 47 34 08 80 avec votre numéro de commande.

La panne decrite semble toutefois être lié à un mauvais positionnement des cremailleres.

Cordialement,


Cette carte est elle identique à celle que j'ai actuellement monté sur mon portail Avidsen Zenia réf 114452 qui ne fonctionne plus du tout ? Merci pour votre réponse. Cordialement. Michel.D

Bonjour,

Oui, cette carte est compatible avec votre 114452


bonjour, mon portail est installé depuis environ 4 ans récemment il s'est arrêté pendant la fermeture. Impossible de le faire repartir. Les 5 leds s'allument et on croirait que le moteur bloque.(moteur changé et tourne seul démonté) Dois je changer la carte CA2B9 ou la carte effet hall ? pour le moment j'ai supprimé les photocellules. Pas moyen de faire d'autoapprentissage etc....Merci de votre aide Yves.Z

Bonjour,

Nous vous informons que le remplacement de la carte à effet hall n'est utile que dans le cas de figure où le moteur ne fait que quelques cm de fonctionnement.

Dans le acs de figure où le moteur est "bloqué", nous vous invitons à contacter notre support technique devant votre installation munis de votre numéro de commande maisonic.






Bonjour, Pensez-vous qu'une défaillance de la carte effet hall puisse induire une panne aléatoire sur la fermeture du portail. En effet, de temps en temps j' ai mon portail qui ne se referme plus. La carte électronique est neuve, la batterie également (alimentation solaire). Les leds de défaut m' indiquent qu' un obstacle bloque le portail mais il n' y a rien (portail libre en manuel) D' avance merci
Bonjour, le défaut ne provient pas de cette carte. Si le portail ne veut plus se fermer, le défaut doit provenir de vos photocellules.
Bonjour suite au remplacement de ma carte je ne sais plus où brancher les trois fils de la Carte électronique effet hall CA2B9SLDTR câble long - 580039 Réf.: 580039 pourriez-vous m'envoyer le schéma pour brancher les trois fils merci
Bonjour, le fil jaune se branche sur +12V, le fil rouge sur HALL, le fil noir sur GND.
