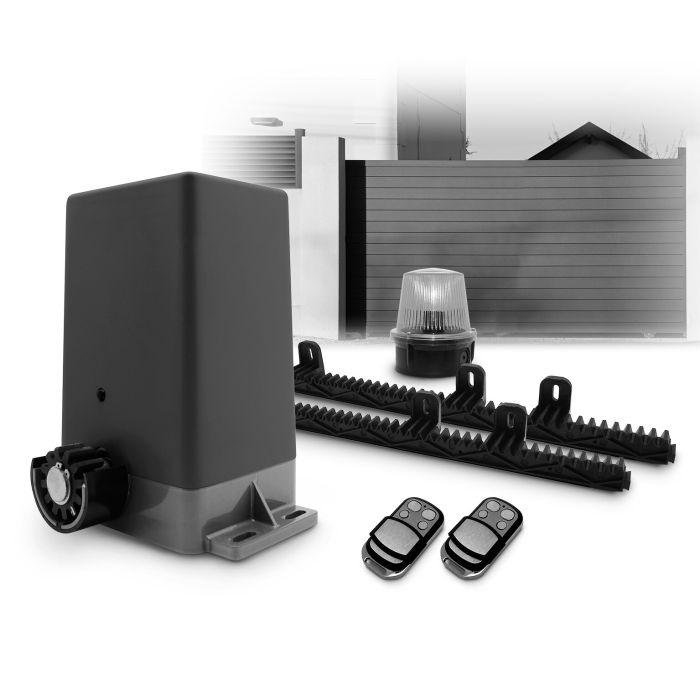

Motorisation pour portail coulissant MP-C4200LM - Maisonic

Motorisation de portail coulissant pour tous types de portail, BOIS, FER, ALU et PVC. Avec ralenti de fin de course pour plus de souplesse. Pour les portail de 4m et max 200kg.

+ d'informations
229 €90 349 €90
Référence : 664105
Soyez rassurés les produits reconditionnés fonctionnent parfaitement bien.
Même garantie que le produit neuf :
Le packaging est abîmé. Le produit est complet et l’emballage n’a pas été ouvert.
Garantie 6 mois
Le packaging a été ouvert mais le produit est complet. Il a été contrôlé et testé par le Service Après-Vente de Maisonic
NeedHelp Un installateur chez vous en moins de 24h
Épuisé

Description

Motorisation de portail coulissant pour tous types de portail, BOIS, FER, ALU et PVC. Avec ralenti de fin de course pour plus de souplesse. Pour les portail de 4m et max 200kg.

Principale caractéristiques de la motorisation

  • Dimensions et poids du portail : 4m/200kg max
  • Ouverture vers la droite ou vers la gauche
  • Déverrouillage manuel du moteur.
  • Fermeture du portail automatique (après temporisation) ou semi-automatique (on referme le portail en appuyant sur la télécommande).
  • Passage piéton : ouverture partielle du portail.
  • Arrêt automatique du portail en cas d’obstacle et retour en sens inverse pour dégager l’obstacle.
  • Ralenti de fin de course

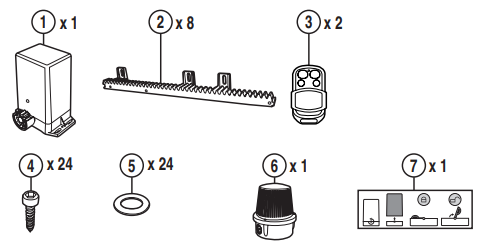

Contenu du kit motorisation de portail coulissant

Contenu du lit MP-C4200LM

  1. Motoréducteur en 12V
  2. Huit crémaillères de 500mm soit 4 mètres
  3. Deux télécommande
  4. Vingt quatre vis de diamètre 5mm à tête CHC pour fixer les crémaillères
  5. Vingt quatre rondelles de diamètre 7mm
  6. feu clignotant
  7. étiquette concernant le dispositif de débrayage

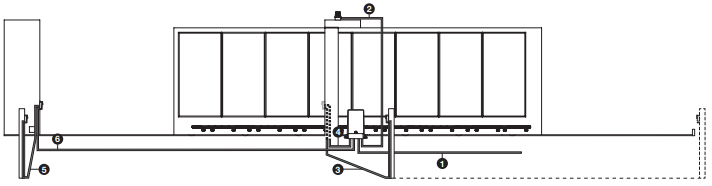

Câblage de la motorisation coulissante

Les câbles utilisés doivent être choisis pour un usage extérieur (Type H07RN-F par exemple). Le passage des câbles entre les deux piliers doit être conforme aux normes en vigueur (NF C 15-100). Le câble d’alimentation du motoréducteur doit être à 80cm de profondeur avec un grillage de signalisation rouge. Les câbles pour les photocellules peuvent être placés soit à 80cm de profondeur avec un grillage de signalisation rouge, soit dans un fourreau

Cablage MP-C4200LM

  1. Ligne d’alimentation 230Vac
    1. Câble 3x1.5mm2 (longueur inférieure à 30m) longueur maxi : non limitée
    2. Câble 3x2.5mm2 (longueur supérieure à 30m)
  2. Feu clignotant (accessoire FC-1LM), Câble 2x0.5mm2, longueur : 15m maxi
  3. Entre photocellules RX (accessoire PC-2LM), Câble 3x0.5mm2, longueur : 25m max
  4. Photocellule RX (accessoire PC-2LM), Câble 3x0.5mm2, longueur : 25m max
  5. Entre photocellules TX (accessoire PC-2LM), Câble 2x0.5mm2, longueur : 25m maxi
  6. Photocellule TX (accessoire PC-2LM), Câble 2x0.5mm2, longueur : 25m maxi

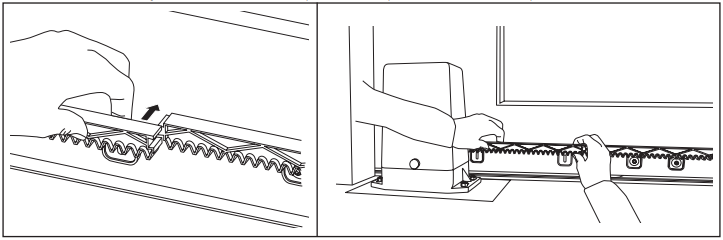

Extrait de la notice : fixation des crémaillères

Fixation cremaillere MP-C4200LM

Caractéristiques techniques Motorisation pour portail coulissant MP-C4200LM

Type de produit
Motorisation de portail
Ouverture du portail
Coulissant
Longueur totale du portail
Jusqu'à 4 m
Poids du portail
Jusqu'à 200 kg
Comment voulez-vous alimenter ?
Alimentation filaire (220 Volts)
Alimentation solaire
Tension d'alimentation du moteur
12 Volts - DC (Courant continu)
Mais aussi
Ouverture vers la droite ou vers la gauche
Marque
Maisonic

Notices Motorisation pour portail coulissant MP-C4200LM

Notice 664105
Logo Maisonic

Maisonic, l'univers de la maison en un clic

Maisonic vous propose un large choix de produit allant de la motorisation de portail, au visiophone, à l'alarme de maison jusqu'à balançoire pour vos enfants. L'équipe Maisonic vous aide à faire le bon choix en fonction de votre problématique grâce à son service client et technique basé en France. Le client est notre préoccupation première de tous les jours.

De plus, Maisonic vous offre la possibilité d'offrir un cadeau à vos proches. Celle-ci vous facilitera la vie dans le choix d'un cadeau, avec cette carte vous êtes sûr de faire plaisir.





Questions et réponses Motorisation pour portail coulissant MP-C4200LM

Bonjour je suis les indications à la lettre mais impossible de programmer les télécommandes que faire ? Merci de votre réponse Vanessa.B

Bonjour,

Afin de programmer une télécommande, veuillez suivre cette procédure :

Programmation d’un bouton pour la commande OUVERTURE TOTALE
– Appuyer 3 secondes sur «–» ▶ L1 s’allume.
– Appuyer sur SET ▶ L1 et L5 s’allument alternativement.
– Dans les 10 secondes qui suivent, appuyer sur le bouton de télécommande à mémoriser.
  - Si les LED rouges s’allument toutes pendant 1 seconde = la mémorisation s’est bien passée.
  - Si les LED rouges s’allument toutes en clignotant 3 fois = le système a dépassé les 10 secondes d’attente sans recevoir quelque chose de valide – Recommencer la programmation.


Comment programmer la télécommande Christian.B

Bonjour,

Nous vous invitons à suivre la procédure suivante :
