ORANE 400 - Motorisation pour portail battants jusqu'à 5m 400 kg - Avidsen
Une motorisation pour portail battant, c’est le rêve de toute personne encore obligée de sortir de sa voiture pour ouvrir et fermer son portail. Grâce à ce type de dispositif, cette tâche est derrière vous !
Il s’agit d’un système à la fois efficace et robuste, pour un usage qui facilitera votre quotidien et optimisera votre sécurité.
- Conception électronique française
- Arrêt automatique du portail en cas d’obstacle et retour en sens inverse pour dégager l’obstacle.
- Programmation automatique du système en appuyant simplement sur une touche.
- Passage piéton : ouverture d’un seul battant.
- Auto diagnostic.
- Portée : 100m en champ libre des télécommandes.
- Sécurisation passive : protection contre les tentatives d’effraction.
- Cette motorisation de portail est compatible avec le kit d’alimentation solaire réf. 114373 (en option, non inclus dans ce kit). Ce kit d’alimentation photovoltaïque permet à votre motorisation de fonctionner grâce à l’énergie solaire sans recours à une connexion.
Nous vous proposons en remplacement :
=

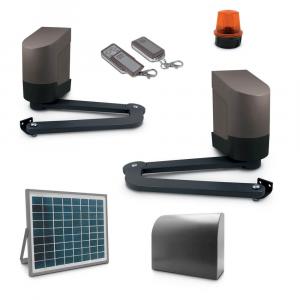

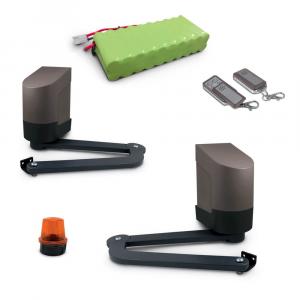

+ batterie (en cas de coupure de courant)
=
+ alimentation solaire
=
+ kit solaire
+ 2 télécommandes (4 en tout)
+ 1 digicode sans fil
Description
Une motorisation pour portail battant, c’est le rêve de toute personne encore obligée de sortir de sa voiture pour ouvrir et fermer son portail. Grâce à ce type de dispositif, cette tâche est derrière vous !
Il s’agit d’un système à la fois efficace et robuste, pour un usage qui facilitera votre quotidien et optimisera votre sécurité.
- Conception électronique française
- Arrêt automatique du portail en cas d’obstacle et retour en sens inverse pour dégager l’obstacle.
- Programmation automatique du système en appuyant simplement sur une touche.
- Passage piéton : ouverture d’un seul battant.
- Auto diagnostic.
- Portée : 100m en champ libre des télécommandes.
- Sécurisation passive : protection contre les tentatives d’effraction.
- Cette motorisation de portail est compatible avec le kit d’alimentation solaire réf. 114373 (en option, non inclus dans ce kit). Ce kit d’alimentation photovoltaïque permet à votre motorisation de fonctionner grâce à l’énergie solaire sans recours à une connexion.
Une solution qui motorise tout type de portail à battants
Vous possédez déjà un portail qui vous convient à l’entrée de votre domicile. Vous souhaitez le motoriser. Avec Avidsen, vous avez la garantie que la motorisation pour laquelle vous optez sera compatible avec vos battants. Voici pourquoi :
- Vos battants peuvent être en bois, en fer, en aluminium ou en PVC : la motorisation Orane400 s’adapte au matériau ;

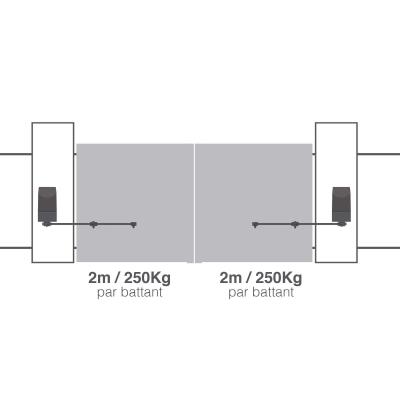

- Chaque battant peut mesurer jusqu’à 2 mètres 50 ou peser jusqu’à 250 kilos : Orane400 peut assurer la charge du battant ;
- Vous profitez d'une ouverture maximale de 120° vers l'intérieur de votre propriété et de 90° vers l'extérieur. Pas de risque de cogner votre véhicule. Vous passez votre portail confortablement ;
- Les télécommandes sont actives jusqu'à 100 mètres de portée. Cette puissance vous permet d'adopter Orane 400 quelle que soit la configuration dans votre propriété ou à ses abords extérieurs. Vous pourrez ouvrir votre portail grâce à cette portée.
Cette souplesse et cette compatibilité importante permettent à Orane400 de motoriser 95% des portails à battants présents sur le marché.
Plusieurs options au service de votre sécurité et de votre confort
Avidsen commercialise une motorisation apte à se mettre à votre service. Vous adaptez les options prévues à vos besoins :
- La mise en route de votre motorisation est intuitive et dispose de la fonction d’auto-apprentissage. Ainsi, Orane400 mémorise les paramètres de votre configuration ;
- Le reste du temps, selon vos besoins, vous pouvez ajuster la force, la vitesse et l’accélération qui actionnent les bras articulés de votre motorisation.
Vous n’êtes pas obligé d’actionner les deux battants à chaque fois que vous commandez l’ouverture de votre portail. Cela vous permet d’économiser votre système. Ainsi :
- Vous pouvez installer le mode portillon, ce qui signifie que vous adaptez Orane400 pour un portail à battant unique ;
- Vous pouvez ouvrir un seul battant : une option judicieuse si votre visiteur vient par exemple à pieds ou avec son vélo.
De manière générale, trois modes d’ouverture et fermeture sont prévus par notre motorisation :
- Le mode automatique, qui s’effectue après temporisation ;
- Le mode semi-automatique, qui s’effectue avec la télécommande.
En cas de besoin, vous pouvez toujours déverrouiller manuellement votre moteur à l’aide de la clé de débrayage.
Orane 400 est conçue pour durer dans le temps
Solidité et pérennité sont les deux forces d’Orane400. Prévue pour une utilisation quotidienne, cette motorisation assure ses arrières pour vous offrir encore plus de robustesse et accroître sa durée de vie.
Avidsen propose une solution d’accès à votre domicile qui évite l’usure, utilise intelligemment les performances de sa motorisation. Pour maintenir les pièces de notre solution motorisée en état optimal, vous constaterez qu’Orane400 propose :
- Le démarrage progressif et le ralenti en fin de course ;
- L’arrêt automatique du portail en cas d’obstacle. La dégradation accidentelle est dans ce cas évitée ;
- L’ouverture naturelle de votre portail. En ne forçant pas son rythme, Orane400 économise ses composants et assure sa pérennité.
Une compatibilité à toute épreuve
Vous avez pu constater avec succès qu’Orane 400 s’acclimate facilement avec de nombreux modèles de portails à battants présents sur le marché. En plus, cette solution motorisée pourra s’associer à d’autres écosystèmes :
- Vous pourrez relier votre portier vidéo ou audio à votre motorisation, Orane400 est compatible. Gros avantage confortable pour vous : vous communiquez avec votre visiteur depuis votre entrée, puis vous commandez l’ouverture ou non de vos battants depuis l’interphone ;
- Vous pourrez alimenter votre motorisation avec un kit d’alimentation solaire composé de panneaux photovoltaïques (réf. 114374). Avec cette implémentation, vous faites des économies d’énergie, vous gagnez en autonomie et vous adoptez un écosystème ami de la planète. Et en plus, aucun risque de se retrouver à la porte !

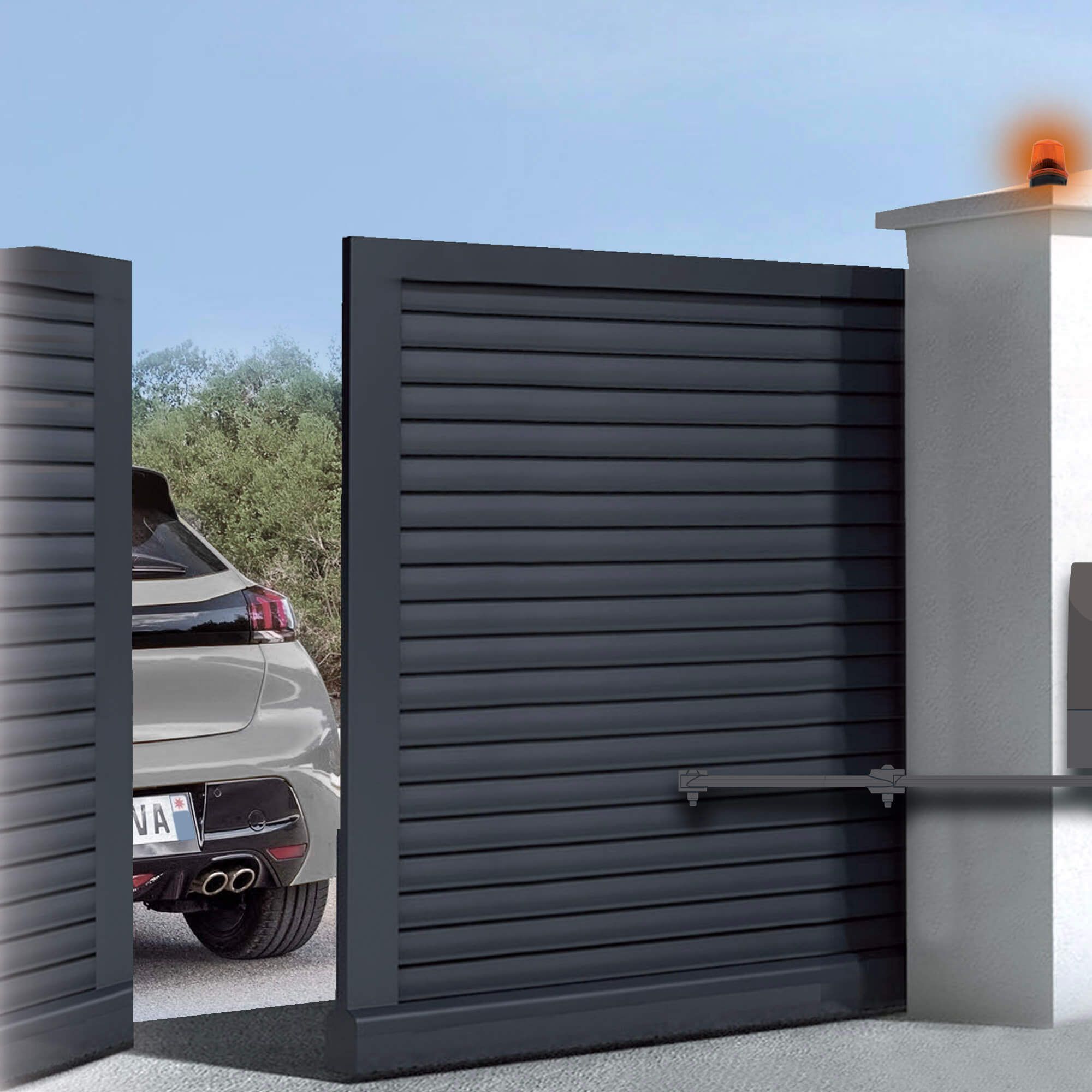

Une motorisation à bras pour portail battant efficace
Le moteur de cet automatisme s’adapte aux portails battants tous matériaux, pour une hauteur maximale de 2,5 m et un poids 200 kgs par panneau. Il saura faire fonctionner des portails ajourés, semi-ajourés ou pleins. Si chaque vantail est de taille différente, votre kit motorisé saura également les gérer.
Les caractéristiques de l’automatisme pour portail battant ORANE 400
Le moteur permettra aux bras du système de s’ouvrir de 120° de l’intérieur, mais également 90° vers l’extérieur, pour s’adapter à tous vos besoins.
La fermeture de votre portail battant pourra se faire de manière automatique ou semi-automatique. Cette dernière fonctionnalité est totalement maîtrisée par l’utilisateur, pour un confort d’usage idéal.
La tension d’alimentation est par ailleurs de 24 Volts – DC en courant continu.
Un système intelligent
La motorisation pour portail battant ORANE 400 est munie d’un détecteur d’obstacles. Le portail s’arrêtera dès qu’un objet, un animal ou en enfant est détecté. Il repartira ensuite en sens inverse, pour laisser à l’obstacle le temps de se retirer ou d’être retiré.
Vous garantissez ainsi la sécurité de votre famille, ainsi que le bon état de votre système.
Une sécurité renforcée
L’aspect sécuritaire de votre motorisation pour portail battant ne s’arrête pas là. Il est complété par un démarrage progressif, qui laissera le temps à d’éventuels enfants, adultes ou animaux de laisser le champ libre dès l’ouverture du portail.
Enfin, vous bénéficiez d’un ralenti en fin de course, pour optimiser la protection de votre installation.
Les avantages de la motorisation pour portail battant ORANE 400
Votre kit de motorisation pour portail à vantail vous est proposé avec plusieurs télécommandes. Elles possèdent une portée de 100m en champ libre, pour vous permettre d’activer votre portail à distance, quand vous arrivez à proximité de votre domicile.
Ce kit pour portail battant propose également le mode « piéton« . Vous pourrez ainsi actionner l’ouverture et la fermeture de votre système, même si vous arrivez chez vous à pied. Un bouton spécial sur votre télécommande est dédié à cette fonctionnalité.
Et en cas de panne électrique ?
C’est une question que de nombreuses personnes se posent avant de passer le cap de l’automatisme de portail. Il serait en effet bien fâcheux de ne pouvoir sortir de chez soi en raison d’une coupure de courant ou, pire encore, de ne pouvoir y entrer !
Aucun souci de ce côté-là non plus… Votre kit contient une clé Allen, qui vous permettra de maîtriser l’ouverture de votre portail battant dans de tels moments. Elle pourra également vous être utile en cas de panne lors de l’installation.
Un modèle d’automatisme robuste et performant
Quelles que soient les conditions climatiques de votre région, votre motorisation pour portail saura s’y adapter ! Elle est capable de supporter des températures comprises entre -20° et +60°, pour une utilisation pérenne de votre installation, en toute occasion.
Contrairement à des modèles bas de gamme de motorisation pour portail battant, votre automatisme Orane 400 vous accompagnera durant de longues années sans faillir à sa tâche à cause d’un peu de gel ou d’une période de canicule.
Un modèle étanche
Votre motorisation pour portail battant est par ailleurs pourvue de l’étanchéité IP44, qui protège votre installation. Elle n’aura ainsi rien à craindre contre les corps solides supérieurs à 1mm et les projections d’eau provenant de toutes les directions.
Un automatisme compatible avec un kit solaire
Si vous souhaitez faire des économies d’énergie tout en assurant le fonctionnement permanent de votre installation, optez pour le kit solaire ! Votre motorisation est en effet compatible avec un tel système, dont le panneau photovoltaïque se charge, pour fonctionner uniquement grâce à l’énergie solaire.
Une sécurité accrue
Un kit de motorisation pour portail accentue la sécurité de votre maison et de votre famille. Un tel système sera en effet bien plus difficile à forcer pour d’éventuels malfaiteurs qu’un portail classique. Il peut même, dans certains cas, s’avérer dissuasif pour des cambrioleurs pressés.
Vous assurez également la protection de vos enfants, en les empêchant d’ouvrir eux-mêmes le portail.Tant que vous gardez votre télécommande hors de leur portée, ils ne pourront actionner l’ouverture du portail battant de votre jardin.
Caractéristiques techniques de l'Orane 400 (référence 114156)
Moteurs :
- Alimentation : 24 Vdc
- Type : réducteur avec engrenage, débrayage
- Couple nominal : 50Nm
- Consommation à force nominal : 3A
- Température de fonctionnement : -20°C à 60°C
- Indice de protection : IP44
Electronique de contrôle intégrée au moteur gauche :
- Alimentation 230V~
- Puissance maximum assignée 250W
- Nombre de boutons de télécommandes mémorisables : 15 avec 1 bouton de commande de portail et 1 bouton de commande piéton
- Carte électronique CA2B9TR
- Transformateur 230/24Vac
- Température de fonctionnement : -20°C à 60°C
- Indice de protection : IP44
Feu clignotant :
- Type : Éclairage à LED 2.5W maxi
- Alimentation : 24V impulsionnel
- Température de fonctionnement : -20°C à 60°C
- Indice de protection : IP44
Fonctionnalités de l'Orane 400 (référence 114156)
- Pour tout type de portail à 2 battants : bois, fer, alu et PVC
- Dimensions et poids : 2,50 mètres/200 Kg maxi par battant
- Ouverture maxi de 120° vers l’intérieur de la propriété et 90° vers l’extérieur
- Démarrage progressif et ralenti de fi n de course
- Réglage de la force, vitesse, accélération
- Déverrouillage manuel des moteurs par clé allen
- Fermeture du portail automatique (après temporisation) ou semi-automatique (on referme le portail en appuyant sur la télécommande)

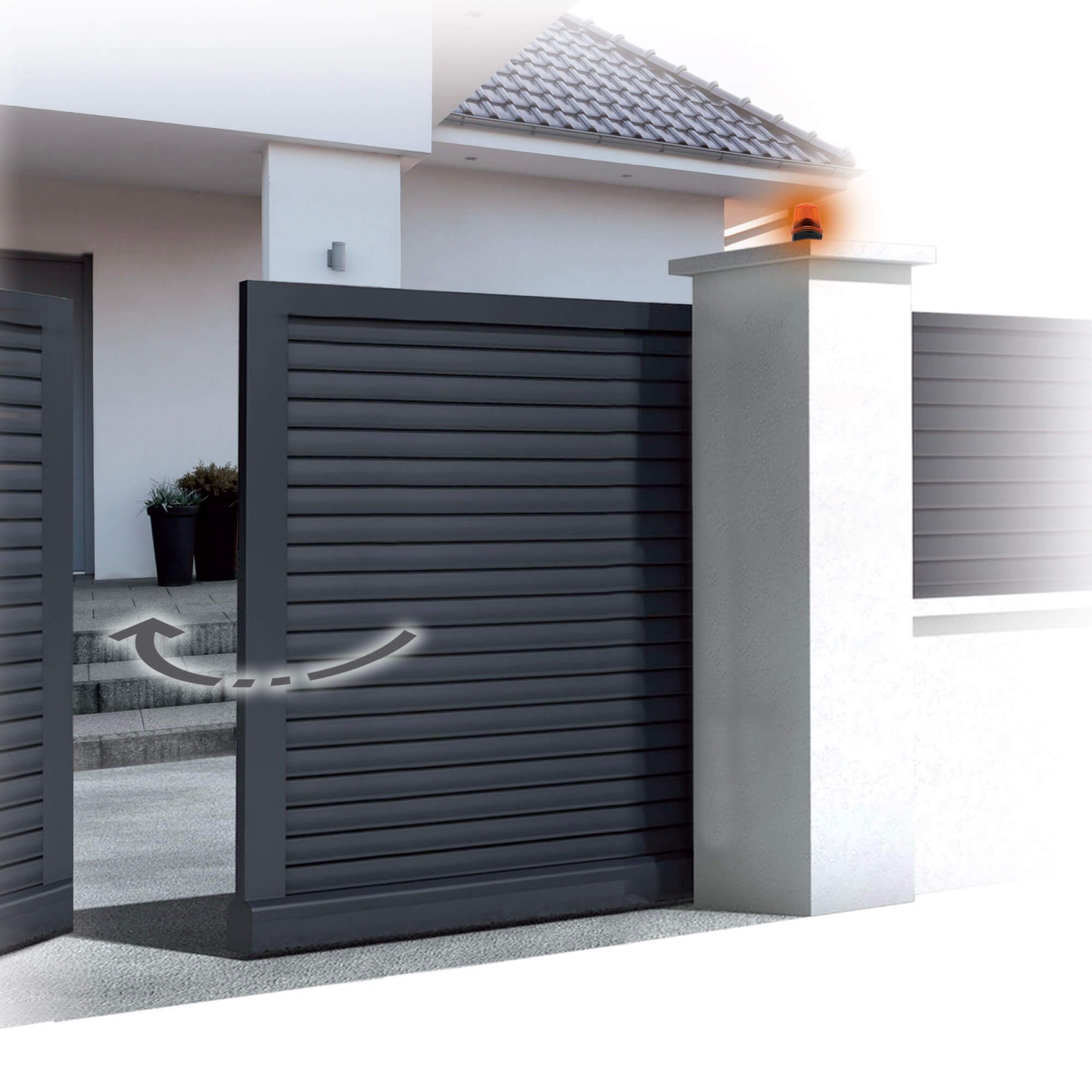

- Mode portillon (adapté pour portail à un seul battant)

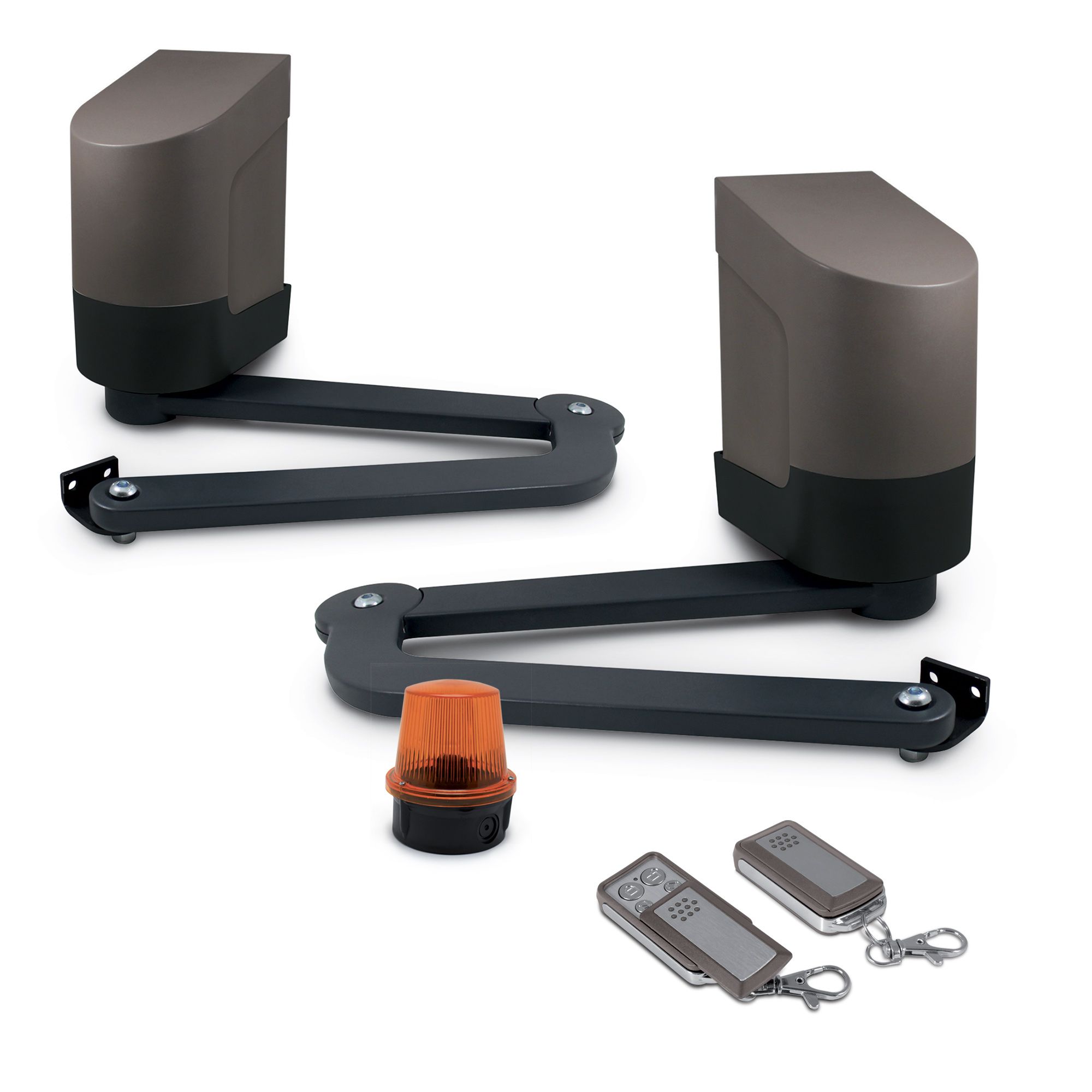

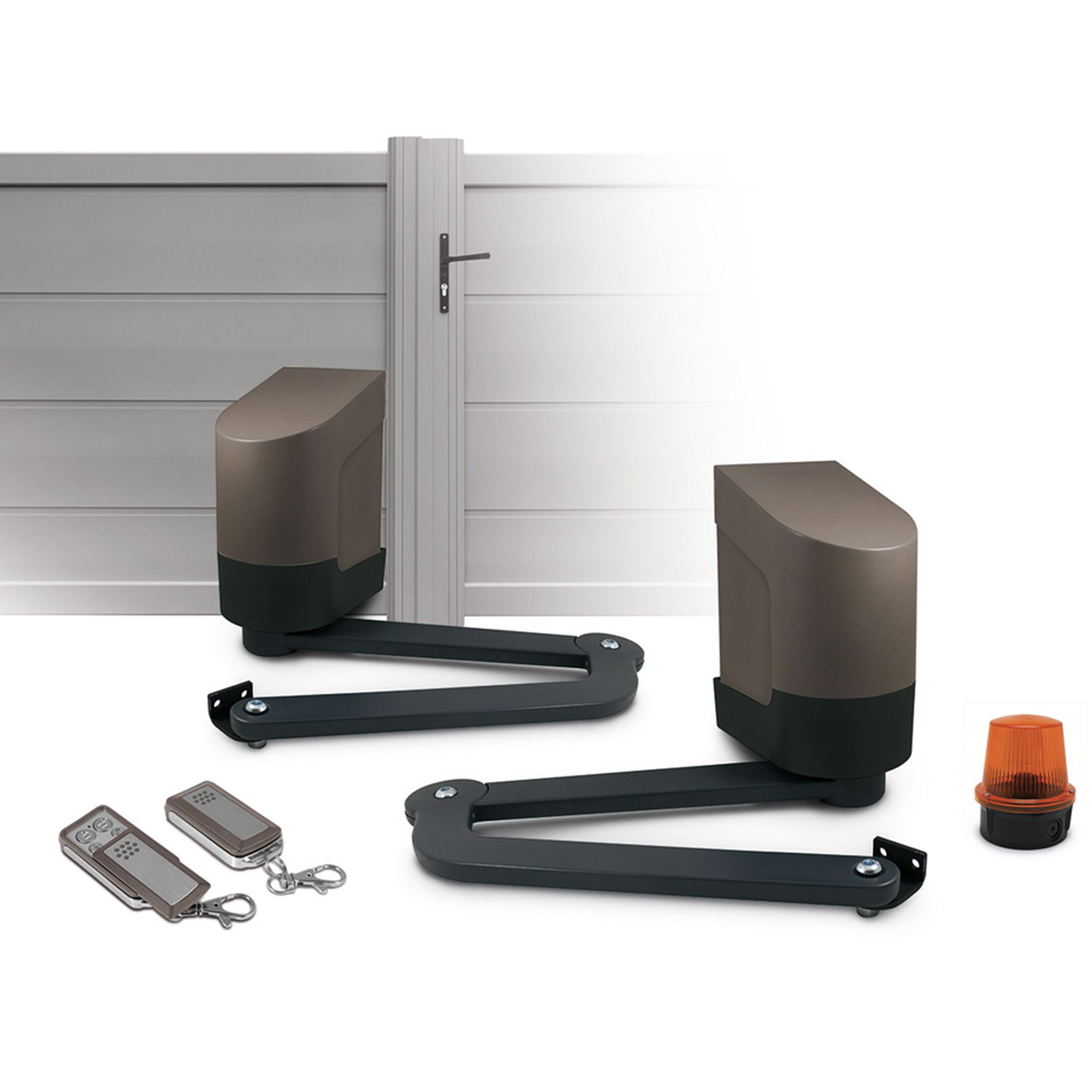

Contenu du kit (Hors Pack):
- 2 moteurs à bras articulés 24 Vdc à électronique intégrée
- 2 télécommandes 433,92 MHz à 4 boutons
- 1 feu clignotant
- Pattes et équerres de fixation
Maisonic réponds à vos questions :
Faut-il prévoir des butées de fermeture et d'ouverture ?
Il est en effet impératif de prévoir des butées au sol en ouverture et en fermeture pour cette motorisation.
Caractéristiques techniques ORANE 400 - Motorisation pour portail battants jusqu'à 5m 400 kg
- Type de produit
- Motorisation de portail
- Ouverture du portail
- Battant / ouvrant
- Remplissage du portail
-
Ajouré / semi-ajouré
Plein
- Longueur totale du portail
- Jusqu'à 5 m
- Poids du portail
- Jusqu'à 400 kg
- Tension d'alimentation du moteur
- 24 Volts - DC (Courant continu)
- Marque
- Avidsen
- Garantie (produit neuf)
- 3 ans
- Mais aussi
-
Télécommande sans fil
Ouverture vers l'extérieur
2 battants de taille différentes
- Référence
- 114156
- EAN
- 3660211141564
Notices ORANE 400 - Motorisation pour portail battants jusqu'à 5m 400 kg
Accessoires ORANE 400 - Motorisation pour portail battants jusqu'à 5m 400 kg
-
Télécommande avidsen 114253 pour portail, porte de garage et éclairage extérieur - Avidsen23,90 € -
Digicode sans fil compatible avec les motorisations et appareils de la marque Avidsen, Extel,...42,90 €
-
Contacteur à clé filaire pour motorisation - AvidsenPromo Remise de : 8,00 €34,90 € 26,90 €
-
Batterie de secours 24 Volts (anti coupure de courant) pour motorisation - Avidsen49,90 €
-
Photocellules pour toutes motorisations de portail 12V/24V - Avidsen34,90 €
Pièce détachées ORANE 400 - Motorisation pour portail battants jusqu'à 5m 400 kg
-
Carte électronique d'origine pour ORANE 400 et 500 - Avidsen129,00 €
-
Transformateur 24V pour motorisation à portail battant - 580262 - Avidsen36,00 €
-
Capot pour motorisation portail battant ORANE 400 et 500 - Avidsen27,00 €
-
Bras Gauche d'origine pour motorisation ORANE 400 et 500 - Avidsen35,00 €
-
Bras droit d'origine pour motorisation ORANE 400 et 500 - Avidsen35,00 €
-
Moteur d'origine pour ORANE 400 et 500 de chez Avidsen - Avidsen169,00 €
-
Feu à LED 24V - 580436 - AvidsenPromo Remise de : 77%30,00 € 6,90 €
-
Bras arrière pour motorisation Orane 400 et Orane 500 - Avidsen25,00 €
-
Moteur électrique pour motorisation de portail Avidsen ORANE 400 et 500 - Avidsen70,00 €
-
Vis de transmission pour moteur de portail ORANE 400 et 500 - Avidsen40,00 €
-
Axe bras pour moteur Avidsen ORANE 400 et 500 - Avidsen40,00 €
Avidsen, connectez votre habitat
Marque française dans le domaine de la motorisation de portail, Avidsen a réussi à se démarquer grâce à sa réactivité par rapport aux besoins des consommateurs. Acteur de référence dans l’univers de la maison connectée, Avidsen conçoit des produits faciles à installer, à utiliser ainsi qu’accessibles à tous.
Maisonic a sélectionné pour vous les meilleurs produits Avidsen. Notre catalogue englobe un large panel de motorisation de portails à battants ou coulissant, des télécommandes, des interphones et visiophones couleur, des kits d’alimentation solaire, des claviers à codes, carillons et d’autres accessoires. Maisonic vous propose également des produits Avidsen novateurs pour sécuriser votre habitation. Caméras de vidéosurveillance intérieur/extérieur, détecteurs de mouvement, d’ouverture, avertisseurs de fumée, alarmes, mini- alarme, etc de marque Avidsen sont sur Maisonic. L’ensemble des produits Avidsen est garanti entre un à cinq ans selon le produit (la garantie est détaillée sur chaque fiche produit Maisonic) pour assurer votre entière satisfaction.
Questions et réponses ORANE 400 - Motorisation pour portail battants jusqu'à 5m 400 kg
Bonjour,
Oui, le kit solaire 114374R sera compatible avec votre motorisation.
Bonjour,
Les modèles reconditionnés sont garantie 1 an
Bonjour,
Il n'est pas possible d'ajouter une rallonge aux bras gauche et droit pour augmenter le degrés d'ouverture,

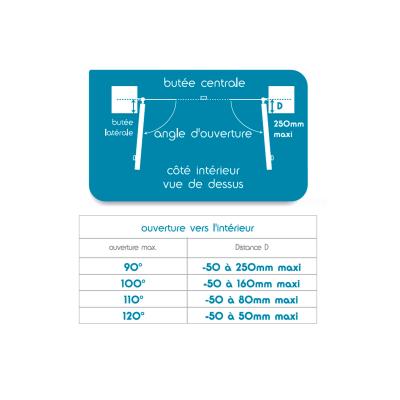

L'angle d'ouverture maximum pour la motorisation sous la référence 114156 est de 90°.
Cordialement,
Bonjour,
La motorisation Orane 400 sous la référence 114156 n'est pas vendue avec une paire de photocellules.
Cordialement,
Bonjour,
La référence 114257V est compatible avec votre motorisation.
Bonjour,

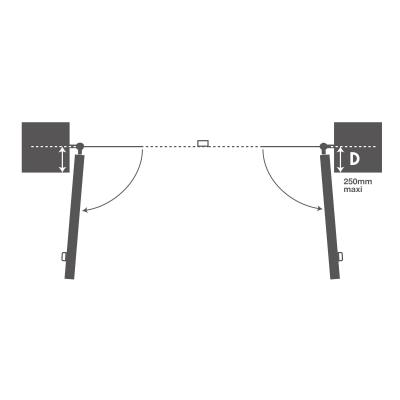

Non, la distance D doit être au maximum de 250mm. Il vous sera nécessaire d'entailler votre pilier sur 10mm.
Bonjour,
nous vous confirmons que les visiophones Philips (538102) seront compatibles avec les motorisations (Orane400)
Bonjour,
Pour une ouverture vers l'extérieur, nous vous invitons à vous orienter vers une motorisation à bras articulées.
Nous vous invitons à vous orienter vers le modèle ORANE 400 : https://www.maisonic.com/cache/documents/product/notice_114156v6_fr_compressed-7495.pdf
ou Orane 410 : https://www.maisonic.com/cache/documents/product/notice_114200v1_fr_compressed-7776.pdf
Bonjour,
Pour le câblage du moteur de droite, utiliser du câble 2x1.5mm² et un domino placé dans le moteur de
droite. Passer le câble dans le presse-câble et le serrer.
Bonjour,
Il est en effet nécessaire de relier le 230V au transformateur 24V pour alimenter l'installation.
La carte électronique est positionnée à l'intérieur du bloc moteur principal, comme pour le transformateur. Il n'y a plus de coffret indépendant.
Bonjour,
Il n'est pas possible de brancher d'antenne additionnelle sur la carte électronique de cette motorisation.
Bonjour,
Le kit 114156 n'est pas fournis avec un kit solaire.
Pour obtenir l'appareil avec le kit solaire, veuillez vous orienter vers le modèle 114156SOL qui utilise le kit solaire 114374
Bonjour,
Le modèle est équipé d'une clé de débrayage.
Vous pourrez brancher le module Home Gate sur la carte de l'automatisme
Bonjour,
La motorisation Orane 400 ne gère pas l'ouverture/fermeture si votre portail est équipé du gâche.
Bonjour,
La motorisation est capable de fonctionner uniquement en solaire.
Bonjour,
Vous pouvez faire fonctionner la motorisation 114156 à l'aide du kit solaire suivant : https://www.maisonic.com/alimentation-solaire-12-24-volt-thomson.html
Bonjour,
Ce serait une utilisation surprenante, mais c'est possible en jouant sur la polarité de branchement des moteurs sur la carte.
Bonjour,
Oui, suivant le branchement du moteur qui s'ouvre en premier, vous pouvez choisir un moteur maitre et un moteur esclave
Bonjour,
Le kit Orane 400 solaire est équipé du kit de base Orane 400 114156 avec le kit solaire en plus qui comprend un coffret batterie et un panneau solaire.
Bonjour,
Cela n'est malheureusement pas possible .
Bonjour,
Nous vous conseillons du 1,5 mm².
Bonjour,
Vous pourrez trouver la notice complète à cette adresse :https://www.maisonic.com/cache/documents/product/notice-avidsen-orane400-275.pdf
Bonjour,
Afin de pouvoir vous renseigner au mieux, nous vous invitons à prendre contact avec notre assistance technique au 02 47 34 08 80
Bonjour,
Nous vous rappelons la procédure de programmation d'une télécommande sur un 114156 :
Programmation d’un bouton pour la commande OUVERTURE PORTAIL
• Appuyer 3 secondes sur «–», l1 s’allume.
• appuyer sur OK, l1 et l4 s’allument alternativement.
• Dans les 10 secondes qui suivent, appuyer sur le bouton de télécommande à mémoriser.
• Si les LED rouges s’allument toutes pendant 1 seconde = la mémorisation s’est bien passée.
• Si les LED rouges s’allument toutes en clignotant 3 fois = le système a dépassé les 10 secondes d’attente sans recevoir quelque chose de valide, recommencer la programmation.
Si le problème persiste, veuillez contacter le support technique devant votre installation pour vous aider à la mise en route de votre télécommande
Bonjour, il suffit de supprimer toutes les télécommandes puis les associer une par une à la motorisation.
Bonjour, veuillez nous contacter à l'adresse mail suivante : service-technique@maisonic.com en mentionnant votre numéro de commande. La carte électronique pour ce modèle est la 580041A.
Si vous avez une question après vente (SAV), utilisez la page d'aide
Avis vérifiés ORANE 400 - Motorisation pour portail battants jusqu'à 5m 400 kg
Ces informations vous ont-elles été utiles ?
02 47 34 08 80 (non surtaxé)
Dès 80€ en point relais
CB, Paypal, 3X sans frais
02 47 34 08 88 (non surtaxé)
