Quel est le module des crémaillères compatibles avec vos motorisations ?
Les motorisations Astrell, Easymate, Thomson, Avidsen et Extel utilisent des crémaillères de module 4.
Comment calculer le module d'une crémaillère de portail ?
Qu'est-ce qu'un module ?

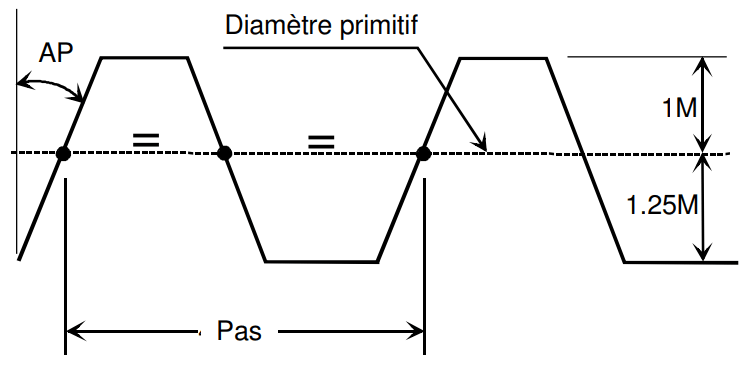

Un module, c'est ce qui détermine les caractéristiques et les dimensions communes aux différentes pièces. Ainsi, les engrenages des petits modules seront munis de petites dentures. Plus le module augmente, plus les dents seront grandes. Ensuite, le pas va évoluer en fonction du module.
reprendre l'image sur maisonic.com
Qu'est-ce que le pas ?
Le pas va donc varier en fonction du module M : voici le tableau des équivalences :
| Module | Dimension du pas |
| M 0,5 | 1,57 mm |
| M 1 | 3,14 mm |
| M 1,5 | 4,71 mm |
| M 2 | 6,28 mm |
| M 2,5 | 7,85 mm |
| M 3 | 9,42 mm |
| M 3,5 | 11 mm |
| M 4 | 12,57 mm |
Qu'est-ce que l'angle de pression ?
AP désigne l'angle de pression dont la valeur standard est de 20°.
