Carte électronique de rechange pour motorisation de portail coulissant - 580038B - CA2B9SLDTR DKC 500DC 24V - Avidsen

La carte électronique est d'origine et compatible avec la motorisation coulissante OREA 500 + (réf : 114457), la motorisation OREA 550 (réf : 114460), la motorisation connectée OREA CONNECT (réf : 114461) ainsi qu'avec les motorisations Swip 500 (réf : 510044 pour la non connectée / réf : 510064 pour la connectée).

Vous trouverez sur la carte et le moteur ces informations CA2B9SLDTR DKC 500DC 24V.

Remplacez facilement la carte défectueuse de votre motorisation de portail.

+ d'informations
129 €00
Référence : 580038B
Soyez rassurés les produits reconditionnés fonctionnent parfaitement bien.
Même garantie que le produit neuf :
Le packaging est abîmé. Le produit est complet et l’emballage n’a pas été ouvert.
Garantie 1 an
Le packaging a été ouvert mais le produit est complet. Il a été contrôlé et testé par le Service Après-Vente de Maisonic
NeedHelp installateur chez vous en moins de 24h
Payez en 4x sans frais avec Paypal En savoir plus
Livraison(s) possible(s)
  • Livraison en point relais en 3-5 jours : 3.90€
  • Livraison à domicile sur RDV en 2-3 jours : 4.90€
En stock

Description

La carte électronique est d'origine et compatible avec la motorisation coulissante OREA 500 + (réf : 114457), la motorisation OREA 550 (réf : 114460), la motorisation connectée OREA CONNECT (réf : 114461) ainsi qu'avec les motorisations Swip 500 (réf : 510044 pour la non connectée / réf : 510064 pour la connectée).

Vous trouverez sur la carte et le moteur ces informations CA2B9SLDTR DKC 500DC 24V.

Remplacez facilement la carte défectueuse de votre motorisation de portail.

Si vous possédez une autre référence de motorisation de portail cette carte ne sera pas compatible.

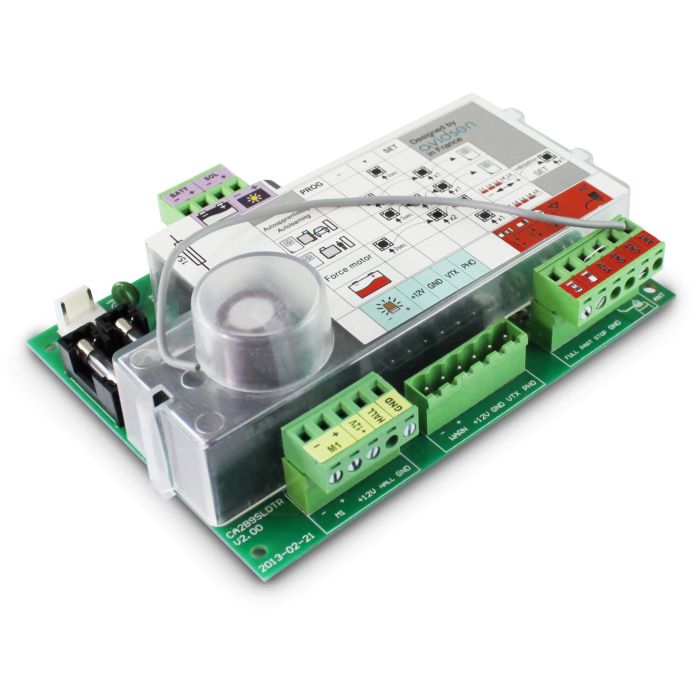

Carte électronique de commande

Pour faciliter les branchements, tous les borniers sont démontables

Carte électronique pour motorisation portail Avidsen OREA 500 plus

Modification du sens d'ouverture : la polarité du moteur

Le moteur est déjà connecté à la carte électronique, mais son sens de branchement dépend du sens d’ouverture du portail («ouverture GD», «ouverture DG»)

Si l’ouverture doit s’effectuer de droite vers la gauche (cas «ouverture DG»)

  • Le fil rouge du moteur va sur le + et le fil noir sur le –

Si l’ouverture doit s’effectuer de gauche vers la droite (cas «ouverture GD»)

  • Le fil rouge du moteur va sur le - et le fil noir sur le +
  • Comme indiqué ci-dessous :

Carte électronique branchement ouverture Gauche vers la droite

Raccordement du feu Clignotant

  • Connectez les fils du feu clignotant au bornier comme le montre le schéma ci-dessous et rebranchez le bornier.
  • Respectez la polarité.
  • Utilisez du cable de section 2 x 0,5mm2 au minimum.

Branchement feu clignotant carte électronique Oréa

Branchement des photocellules

  • Attention : Effectuer les branchements des photocellules avec la motorisation hors tension.
  • Débranchez le bornier amovible, connectez les fils des photocellules au bornier comme le montre le schéma ci-dessous puis rebranchez le bornier.
  • En branchant des photocellules de cette manière, le système réagit à une coupure du faisceau infrarouge uniquement pendant la fermeture.

Branchement photo cellules Orea 500



Rappel des compatibilités:

La carte électronique est d'origine et compatible avec la motorisation coulissante OREA 500 + (ref : 114457) ainsi qu'avec la motorisation Swip 500 (référence 510044).

Vous trouverez sur la carte et le moteur ces informations CA2B9SLDTR DKC 500DC 24V.

Caractéristiques techniques Carte électronique de rechange pour motorisation de portail coulissant - 580038B - CA2B9SLDTR DKC 500DC 24V

Type de produit
Pièce détachée
Type de pièce détachée
Carte électronique
Marque
Avidsen
Compatible avec
Motorisation Thomson Swip 500 Connecté - référence 510064
Motorisation Avidsen OREA 550 (ref 114460)
Motorisation Avidsen OREA Connect (ref 114461)
Motorisation Thomson Swip 500 NON Connecté - référence 510044
114457 - Motorisation Avidsen OREA 500 Plus
Référence
580038B
EAN
3660211300336

Avidsen



Avidsen, connectez votre habitat

Marque française dans le domaine de la motorisation de portail, Avidsen a réussi à se démarquer grâce à sa réactivité par rapport aux besoins des consommateurs. Acteur de référence dans l’univers de la maison connectée, Avidsen conçoit des produits faciles à installer, à utiliser ainsi qu’accessibles à tous.

Maisonic a sélectionné pour vous les meilleurs produits Avidsen. Notre catalogue englobe un large panel de motorisation de portails à battants ou coulissant, des télécommandes, des interphones et visiophones couleur, des kits d’alimentation solaire, des claviers à codes, carillons et d’autres accessoires. Maisonic vous propose également des produits Avidsen novateurs pour sécuriser votre habitation. Caméras de vidéosurveillance intérieur/extérieur, détecteurs de mouvement, d’ouverture, avertisseurs de fumée, alarmes, mini- alarme, etc de marque Avidsen sont sur Maisonic. L’ensemble des produits Avidsen est garanti entre un à cinq ans selon le produit (la garantie est détaillée sur chaque fiche produit Maisonic) pour assurer votre entière satisfaction.

Questions et réponses Carte électronique de rechange pour motorisation de portail coulissant - 580038B - CA2B9SLDTR DKC 500DC 24V

Bonjour cette carte est elle compatible avec Avidsen orea 580022 ref: 614404. Merci Jean baptiste.L

Bonjour,

Malheureusement, il n'y a pas de carte de remplacement pour la carte électronique de la motorisation sous la référence 614404,

Si la carte est HS, vous devrez procéder au remplacement de votre automatisme complet.

Cordialement,


Bonjour quel carte mer pour Motorisation "Orea +" pour portail coulissant - Avidsen Référence : 817037 Stephane.D

Bonjour,

Si vous disposez de la motorisation OREA 500+, la carte compatible est disponible sur ce lien :

https://www.maisonic.com/carte-electronique-avidsen-ca2b9sldtr-dkc-500dc-24v.html




Bonjour j'ai bien vérifié la notice du portail, quelle carte Carte Electronique est compatible au modèle BLYSS CA2B9SLDTR Coulissant, BLYSS REF. 582848 de Castorama ? Merci d'avance Bernard BERNARD.C

Bonjour,

La carte électronique compatible avec le 582848 est disponible sur ce lien :

https://www.maisonic.com/Carte-electronique-Avidsen-OREA-CA2B9-580036-580036.html




Quelle carte dois-je commander pour une motorisation ZENIA 114452 merci Charles.C

Bonjour,

Vous pouvez commander la référence 580038.


Bonjour, si je change la carte électronique, faut-il que je reprogramme les télécommandes ? Merci de votre réponse. Nicol-Serna.T

Bonjour,

Oui, la memoire interne etant liée à la carte électronique, en cas de changement de cette derniere, il sera nécessaire de refaire un autoapprentissage ainsi qu'une reprogrammation des télécommandes.


Саrtе élесtrоnіquе dе rесhаngе роur mоtоrіѕаtіоn dе роrtаіl соulіѕѕаnt - 580038В - СА2В9ЅLDТR DКС 500DС 24V - Аvіdѕеn 3.9 оut оf 5 ѕtаrѕ, аvеrаgе rаtіng vаluе. Rеаd 22 Rеvіеwѕ. Lіеn ѕur lа mêmе раgе. 3.9   (22) Bonjour , j'ai une motorisation 2 VT que la carte as l'aire grillé du a une toile de arrangé , je voulais la remplacer celle dont vous vendez as l'aire exactement identique à la.mienne dont référence est ( carte-electronique-a.vidsen-ca2b9sldtr-dkc-500dc-24v ) a 129 EUR , mais la mienne est 12 volts hors va apparaît 24 V sur votre catalogue , vous pouvez me confirmer sil y a erreur ou ce bien a 12 volts ? Varela.J

Bonjour,

S'il s'agit d'une motorisation 200kg il vous faudra cette carte 580038 Carte électronique d'origine CA2B9 SLDTR pour motorisation pour portail coulissant 200Kg - 580038 - Motorisation | Maisonic

et s'il s'agit d'une motorisation 500kg il vous faudra celle ci 580036A Carte électronique Coulissant 500 kg CA2B9 SLDTR - Motorisation | Maisonic


Bonjour Ma carte électronique a grillé ( cause inconnue ) il s'agit d'une carte SLDTR500.V1.02. SN : 201613812 CA2B9SLDTR V2.00 Merci de me confirmer la bonne référence que je dois commandée. Cordialement PL PASCAL.L

Bonjour,

Vous devrez vous procurer le modèle 580036 disponible à cette adresse https://www.maisonic.com/Carte-electronique-Avidsen-OREA-CA2B9-580036-580036.html


Bonjour, cette carte est-elle compatible avec la ref 114461 Orea connect ? Stéphanie.N

Bonjour,

Si vous possèdez la référence 114461 et que vous souhaitez remplacer la carte électronique il vous faudra la référence 580038B.


Bonjour j'ai ma carte électronique qui vient de griller suite a un ver de terre ou limace je serais pas trop dire... Bref, je suis en motorisation Swip-500 Connect ref 510064 et ma carte grillé est une CA2B9SLDTR V2.01 de 2019-12-10 avec la SN : 202026162 DKC500_24V V1.06, Pourriez vous m'aider à trouver la bonne carte ? Svp Je vous remercie d'avance, Cordialement, Romain Romain.A

Bonjour,

Il s'agit de la bonne carte électronique pour votre motorisation.


Cherche carte électronique pour remplacer c sur moteur advisen 104404 réf 580022 Bien amicalement Denis.R

Bonjour,

Nous sommes navrés mais il s'agit d'une carte électronique en rupture définitive de stock.


bonjour j ai un system zenia ref 114458 sur la carte controleur j ai ca289sldtr v2.00 la carte est t elle compatible merci da silva.F

Bonjour,

Pour la motorisation 114458, il vous faudra la carte élétronique de référence 580038

https://www.maisonic.com/Carte-electronique-CA2B9-pour-coulissant-200Kg-580038-avidsen-580038.html


Je voudrais une carte pour moteur Davidson Orea 500 DKC500 24v V1.06 Sn:202129223 Merci João.D

Bonjour,

La carte électronique de référence 580038B sera compatible avec la motorisation Orea 500.


Bonjour, et tout d'abord bonne année2023. Mon gendre possède un moteur de portail coulissant, Nom : OREA500+, Réf : 114457, Type : DKC500DC. Il voudrait savoir si certaines télécommande NICE sont compatible sur un moteur comme le sien, car ayant eu un moteur NICE auparavant. Merci pour votre réponse, bonne journée. Georges.B

Bonjour,

Hélas non, le langage de fonctionnement des télécommandes NICE avec la motorisation Avidsen étant différent, ces éléments ne peuvent pas communiquer entre eux.


bonjour es que cette carte est compatible avec le modèle 114460 Avidsen - Motorisation Automatique pour Portail Coulissant (Bois, Fer, alu ou PVC) OREA 500 Plus - pour Portail Plein, ajouré ou Semi-ajouré de 500Kg Max et 8m Max. Eric.M

Bonjour,

Nous vous confirmons que la carte 580038B est compatible avec la référence 114460.


Bonjour est elle compatible avec la référence 114460 Eric.G

Bonjour,

Nous vous confirmons que la carte 580038B est compatible avec la référence 114460.


Bonjour, pouvez-vous m'indiquer quelle est la tension d'alimentation en entrée de cette carte ? Je ne sais pas si c'est ma carte qui est HS ou si c'est le transfo. Merci. Baptiste.V

Bonjour,

Ce modèle de carte électronique nécessite une alimentation 20VAC.




Bonjour je suis a la recherche d une carte pour portail coulissant solaire CA2 B9 SLDTR en 35V et non 24v pour le 654411 Merci la 580038 B me semble intéressante PATRICK.T

Bonjour,

Ces motorisations fonctionnent bien en 24V , 35v étant "la capacité" du condensateur sur celle ci ,cependant la carte compatible avec votre référence est la 580038A disponible à cette adresse https://www.maisonic.com/carte-electronique-de-rechange-pour-motorisation-de-portail-coulissant-580038a.html


Bonjour, Est-ce que cette carte est compatible avec celle de mon portait coulissant, motorisation MP-C4200LM ref 664102 équipée d'une carte CA2B9SLDTR V2.00 fonctionnant sous 12V (version de 2013-02-21)? Sinon avez-vous la carte correspondante? D'avance merci. jean-pierre.B

Bonjour,

La carte électronique de rechange 580038B n'est pas compatible avec votre motorisation. Nous vous invitons à rechercher la référence 580038 qui sera compatible avec votre motorisation.


Bonjour, est-ce que cette carte est compatible avec la motorisation SWIP 500 référence 510044 ? Merci par avance Axel.S

Bonjour,

En effet, il s'agit de la carte compatible avec le modèle 510044


Bonjour, Peut-on brancher la carte avidsen CA2B9SLDTR V2.01 en 24 volts pour la motorisation Swip 500 avec panneau solaire. La notice du panneau solaire indique 12 volts. Cordialement. Auguste.M

Bonjour,

Nous vous informons que le kit solaire à utiliser doit être le kit solaire en 12V.

Si vous souhaitez équiper votre appareil avec un kit solaire 24V, la batterie sera à connecter sur SOL+ SOL- de la carte électronique.


bonjour j'aimerai savoir ci vous avez une carte électronique pour motorisation de portail coulissant astrell 200 merçi. alain.G

Bonjour,

Ce modèle n'est pas compatible avec un Astrell 200. Hélas, les cartes pour  Astrell 200 ne sont plus commercialisé ce jour.




Je dispose d'une motorisation de portail roulant Advidsen Astrell 350 réf 614404. Je dois changer la carte électronique, J'ai contacté le SAV Advidsen qui m'ont communiqué la référence de la carte à savoir 380018. Pouvez vous me confirmer si vous disposez de cette carte ou d'une carte compatible. Merci par avance.
Bonjour, la carte électronique de votre motorisation coulissante AVIDSEN ref : 614404 est actuellement en rupture de stock définitive. Cette carte portait la référence 580022.
