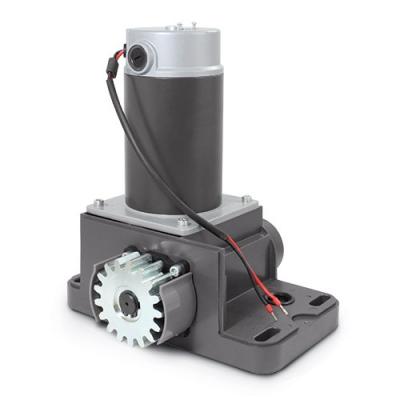

Bloc moteur pour motorisation coulissante 500 kg - 580145B - Motorisation

Bloc moteur pour motorisation coulissante 500 kg - 580145B - Avidsen

Ce moteur est 100% d'origine et compatible avec la motorisation coulissante OREA 500+ (ref : 114457) ainsi qu'avec la motorisation Swip 500 (référence 510044). Vous trouverez lur le moteur des références SL 500 DKC 500 DC. Vous pourrez ainsi remplacer facilement le moteur défectueux.

+ d'informations

150 ^€00

Référence : 580145B

Description

La force des moteurs.

Ce système contrôle la force du moteur en limitant la puissance maximum qu’il peut absorber. Dans la plupart des cas, il n’est pas nécessaire de changer ce réglage. La force est réglable de 0 à 5 et est réglée par défaut à 3. Cependant, si le portail est très lourd, ou que les frottements dus aux rails de guidage sont trop importants, la force peut ne pas être suffisante. Dans ce cas, il est nécessaire d’augmenter la force. Après avoir fait l’auto-apprentissage et programmé un bouton de télécommande, lancez une ouverture totale du portail, pour voir s’il s’ouvre en entier et sans donner l’impression de peiner.

Si ce n’est pas le cas, augmenter la force.

Remarque : pour satisfaire aux exigences de la norme EN 12453, il peut être nécessaire de changer la force des moteurs.

Pour régler la force, suivre la procédure suivante

Appuyer 3 secondes sur PROG, L0 clignote 1 fois et L1 s’allume.
Appuyer sur «+» 2 fois, L3 s’allume à la place de L1.
Appuyer sur SET, le nombre de LED allumées indique alors la valeur de force réglée.
Utiliser les boutons «–» et «+» pour changer la force et valider avec le bouton SET, toutes les LED s’allument et s’éteignent pour confirmer
l’opération.
ATTENTION : si le réglage de la force est modifié, il sera impératif de recommencer un auto-apprentissage.

Programmation moteur Oréa 500 Plus

Actionner le moteur manuellement

Afin de pouvoir manœuvrer manuellement le portail, il est nécessaire de débrayer le motoréducteur.
Attention : Lorsque le motoréducteur est débrayé, le portail peut se mettre en mouvement sous l’action du vent ou d’une poussée extérieure. Il est donc important de faire attention ou de bloquer le portail afin d’éviter tout risque de blessure.

Comment débrayer le moteur de l'Oréa 500 + ?

Basculez le levier de débrayage à fond en appuyant d’abord sur le côté droit de celui-ci.
Tournez la clé dans le sens des aiguilles d’une montre pour libérer le levier de débrayage.
Introduisez la clé dans la serrure.
Mettre le moteur hors tension avant de le débrayer.

Comment embrayer le moteur pour le repasser en mode automatique ?

Remettez le levier de débrayage en position initiale.
Tournez la clé dans le sens inverse des aiguilles d’une montre.
Après la remise sous tension, à la première commande, le portail effectuera un mouvement d’ouverture totale en vitesse lente afin de se recaler sur la butée d’ouverture.
