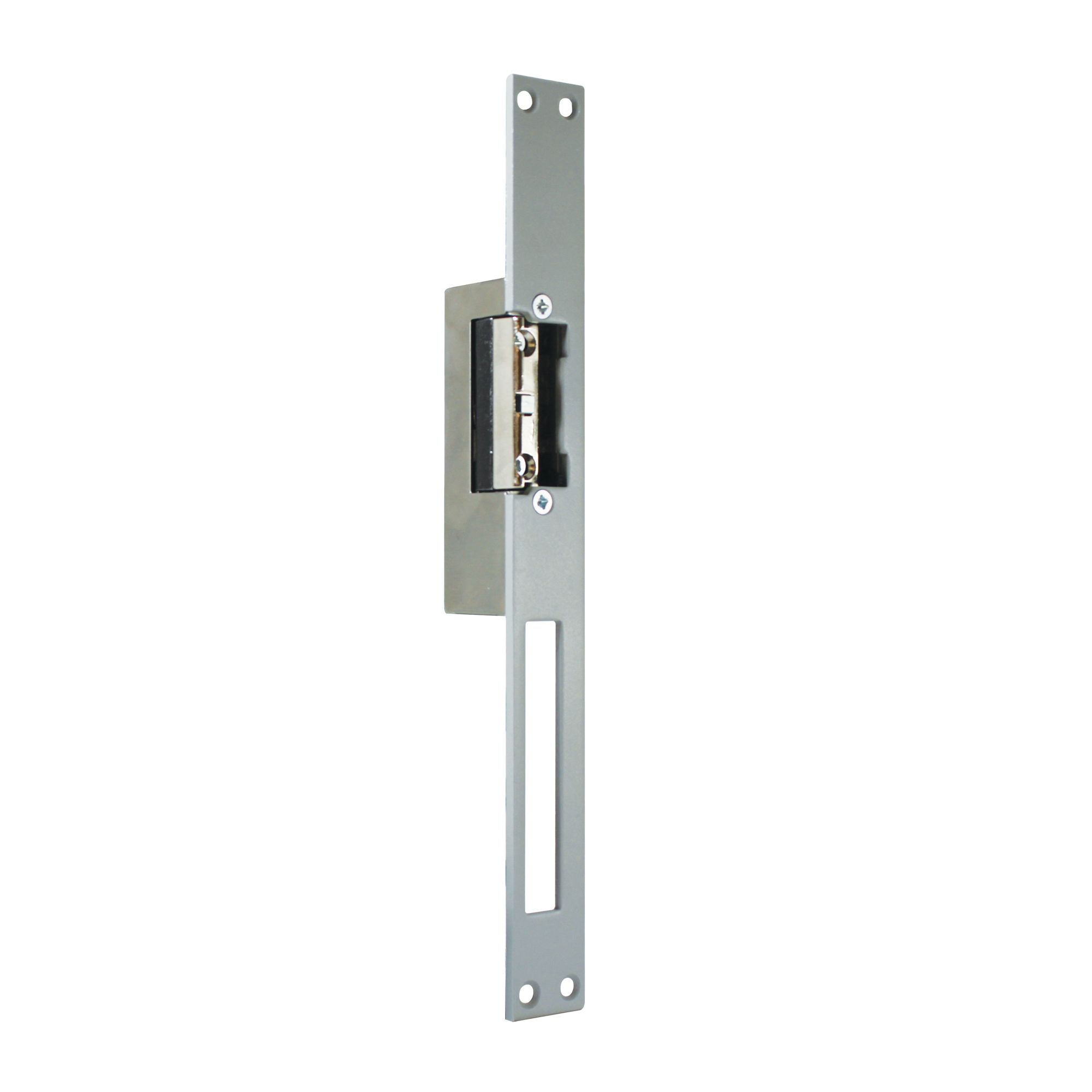

Gâche électrique réversible pour porte/portillon à encastrer - avec passage de serrure - Extel WECA 90 - Extel

Très simple à installer, la gâche électrique pour portillon s'adapte sur toutes les serrures encastrées. De plus elle a une basse consommation électrique.

+ d'informations
19 €95 39 €90

Selectionner le modèle

Référence : 109031 Soyez rassurés les produits reconditionnés fonctionnent parfaitement bien.
Même garantie que le produit neuf :
Le packaging est abîmé. Le produit est complet et l’emballage n’a pas été ouvert.
Garantie 2 ans sous respect de la loi (voir CGV)
Le packaging a été ouvert mais le produit est complet. Il a été contrôlé et testé par le Service Après-Vente de Maisonic
NeedHelp installateur chez vous en moins de 24h
Livraison(s) possible(s)
  • Livraison en point relais en 3-5 jours : 2.90€
  • Livraison à domicile sur RDV en 2-3 jours : 4.90€
En stock
En stock

Description

Très simple à installer, la gâche électrique pour portillon s'adapte sur toutes les serrures encastrées. De plus elle a une basse consommation électrique.

Maisonic réponds à vos questions

Quel est le prix d'une gâche électrique 12v ?

SI l'on prend le modèle Extel Weca le prix de la gâche électrique 12 v est de moins de 20 euros. C'est donc très accessible.

L'Extel Weca 90 est elle une gâche électrique sans fil ?

En fait Oui, mais il ne faut pas oublier que qu'il faut toujours une alimentation électrique à apporter à la serrure. En effet le terme sans fil désigne que l'on peut ouvrir la porte a distance via un interphone audio ou vidéo ou via l'application smartphone de votre smartphone

Comment réparer gâche électrique ? - Pourquoi ma gâche électrique ne fonctionne pas ?

Comme tout appareil électrique, une gâche électrique peut parfois tombé en panne. Vous pouvez regarder vous même si ce n'est pas juste un blocage mécanique du au temps et les poussières ou autres petites saletés. Sinon le reflex c'est de contacter directement et gratuitement le service technique de maisonic.

Comment installer une gâche électrique encastrable ?

Quelle hauteur pour une gâche électrique ?

On considère en général qu'une hauteur de 1 m est la hauteur standard pour poser une gâche ou serrure électrique. Il faudra donc que les fils arrivent à cette hauteur.

Quel câble pour gâche électrique ?

Le type de câble pour une gâche électrique dépend de la distance entre la serrure (gâche) et l'alimentation de celle-ci. Ainsi :

  • de 1 à 25 m vous pouvez prendre deux fils de 6/10ème
  • de 25 à 100m prenez obligatoirement deux fils électrique de 1,5mm²

Quelle tension pour une gâche électrique ?

La Weca 90 a besoin de 12 volts en courant alternatif ou en courant continu

l'intensité est de 0,5 A (500 mA). La puissance est donc de 6W.

Quelle serrure pour gâche électrique ?

C'est simple de choisir une gâche électrique pour portillon. Il suffit de se poser quelques questions rapides.

  • L'installation sera-t-elle encastrée dans le portillon ou encastrée dans la porte ?
  • Avez-vous besoin d'une mémoire mécanique (le déclenchement est permanent après l’impulsion électrique, la fermeture se réenclenche une fois que la porte a été ouverte puis refermée) ?
  • Avez-vous besoin d'une dé-condamnation manuelle par levier ? En cas de déménagement ou autre vous pouvez laisser débloquer la porte pour faire autant d'aller/retour que vous souhaitez entre la maison et la rue.

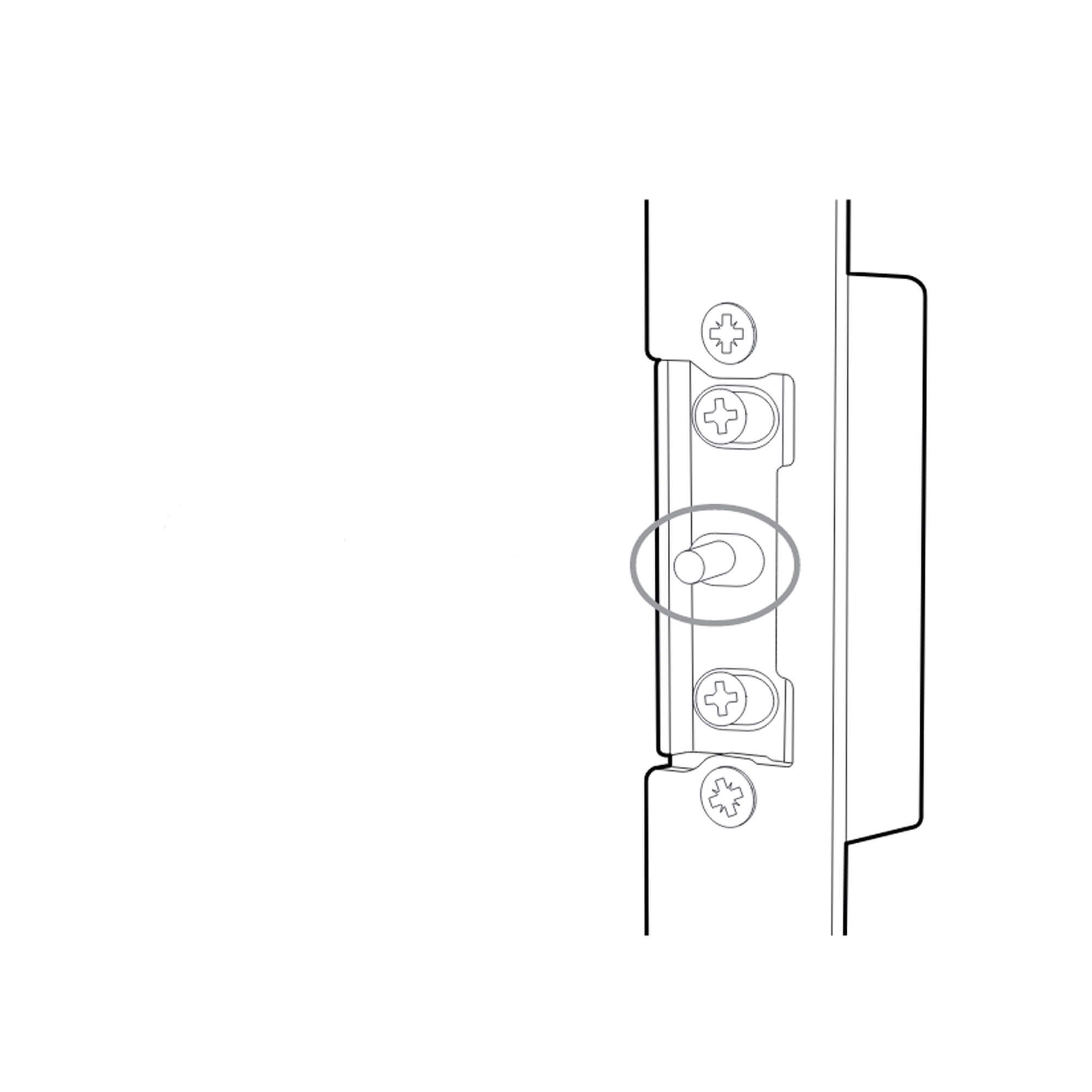

Attention, cette gâche électrique est à téton de mémoire. Lors des tests d'installation, pensez à bien fermer votre porte ou à appuyer et garder enfoncé le téton de mémoire avant d'envoyer l'impulsion électrique

équipées d'un loquet de déverrouillage (pour travaux ou déménagement par exemple) . avec mémoire d'appel, une simple impulsion débloque la gâche (déclenchement permanent après l'impulsion électrique, La fermeture se réenclenche une fois que la porte est refermée) . de faible consommation et fonctionnent de 8 à 12 V AC ou DC.

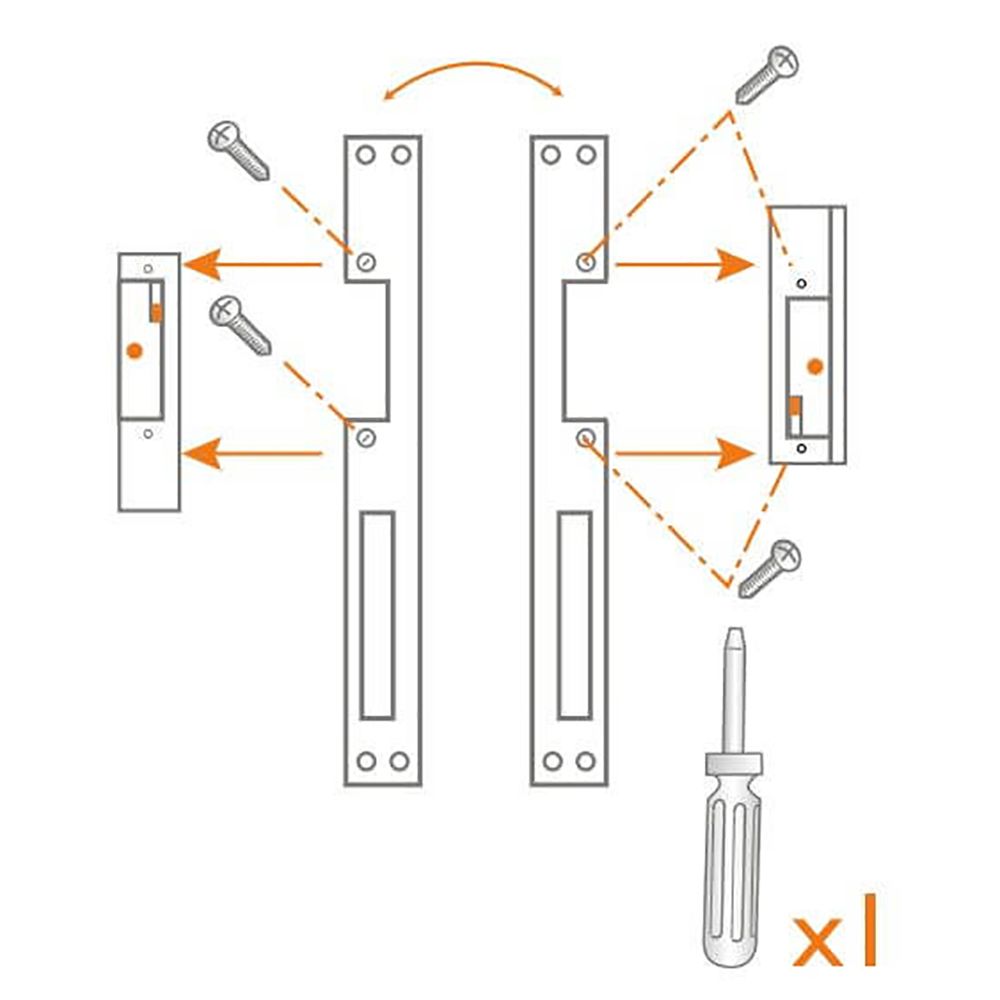

La gâche est réversible droite ou gauche

gache reversible droite gauche

Votre gâche est réversible droite / gauche. Si vous avez besoin de l’inverser, dévissez la plaque, inversez horizontalement la plaque, inverser verticalement le mécanisme et revissez l’ensemble.

 Gâche électrique Extel réversible

La gâché électrique parfaite pour votre portillon

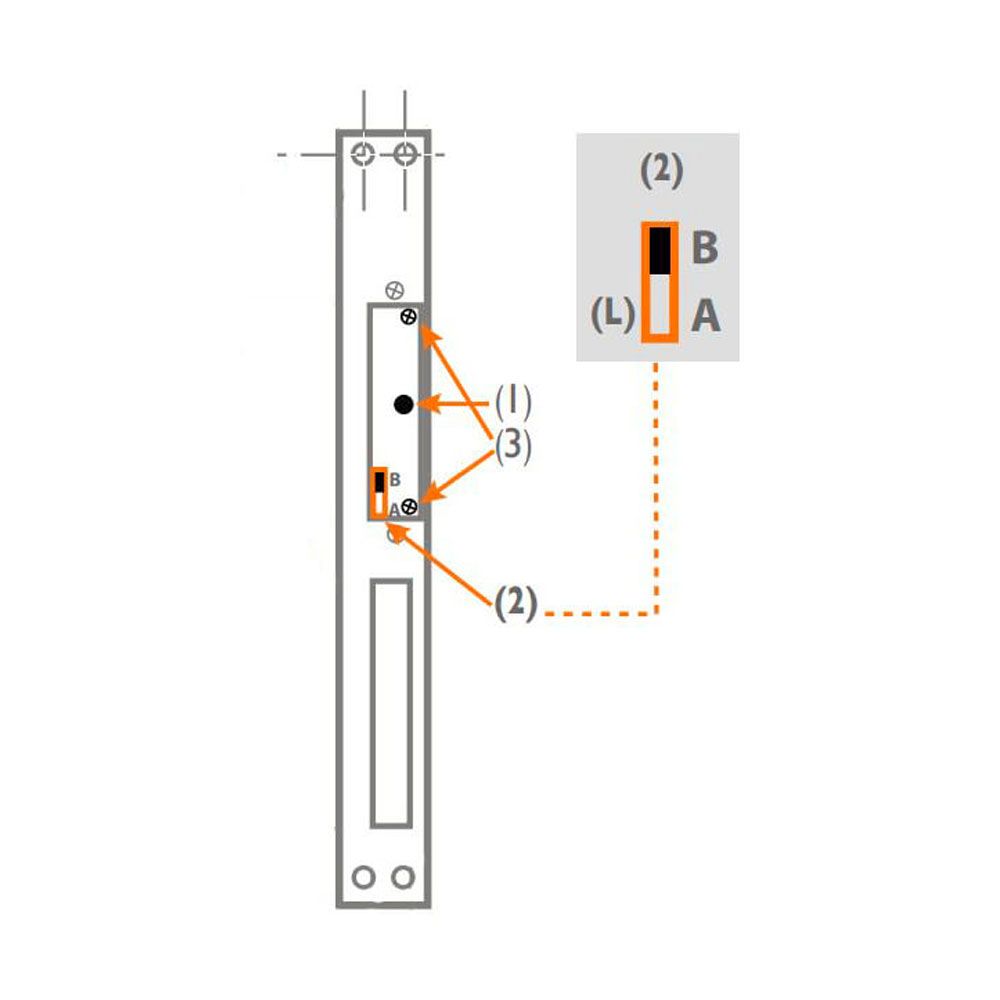

Mémoire mécanique : le déclenchement est permanent après l’impulsion électrique, la fermeture se réenclenche une fois que la porte a été ouverte puis refermée. Afin de garantir l’ouverture, vérifiez lorsque le portillon est fermé, que le pêne de la serrure appuie bien sur le téton de mémoire (1). Réajustez le positionnement de la gâche si nécessaire.

Décondamnation manuelle par levier (2) • Position “bloquée” : curseur (L) en position B, une impulsion électrique suffit à déverrouiller la gâche (qui le reste jusqu’à l’ouverture de la porte) • Position “ouverte” : curseur (L) en position A, la gâche reste libérée en permanence (pour travaux, déménagements, etc)

Pêne réglable : afin de faciliter la pose, il est possible de régler la machoire. Dévissez les vis (3) et ajustez la machoire pour bloquer correctement le pêne de la serrure

Gâche à mémoire de passage

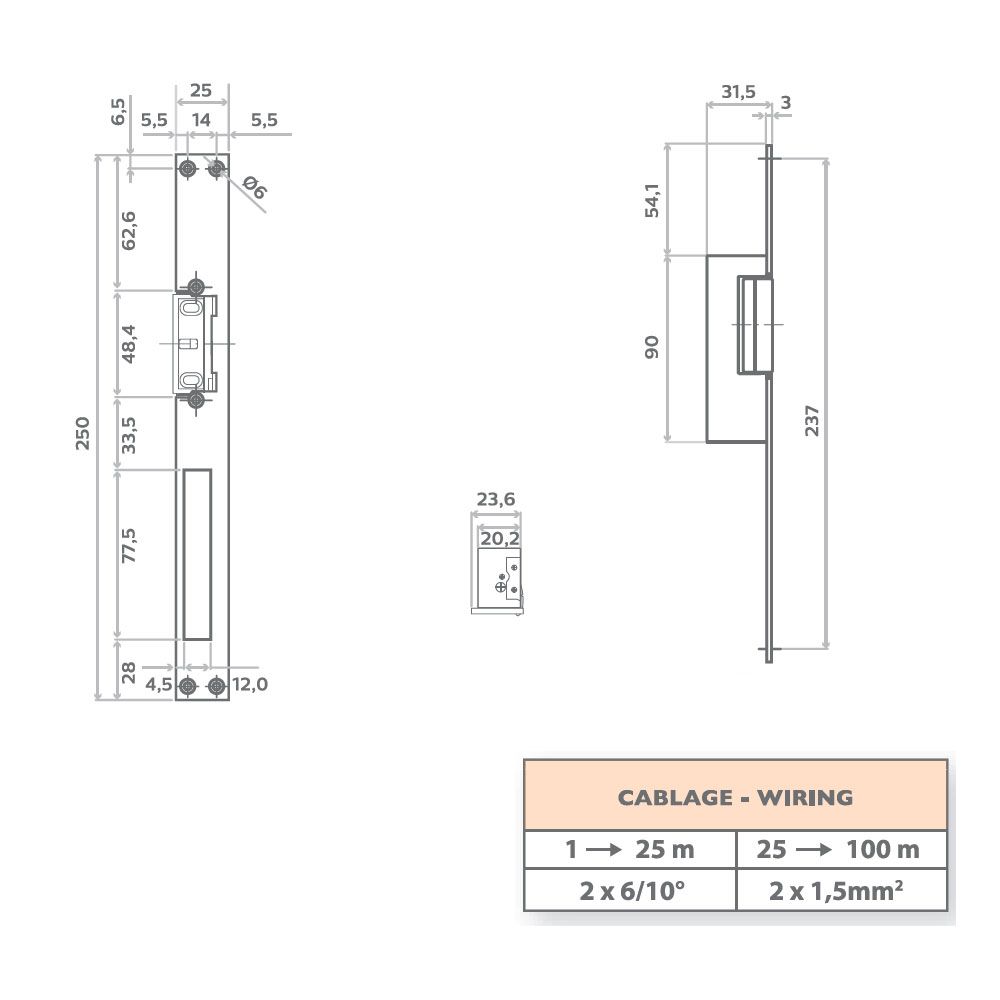

Dimension de la gâche

dimension gâche électriqe
  • Hauteur = 250mm
  • largeur = 25mm
  • profondeur = 31,5mm
  • boitier de 90 mm











La serrure électrique Weca 90 est un bon complément pour votre portail

Les serrures électrique peuvent être installées en montage "serrure électrique en applique", c'est à dire que la serrure est posée sur la porte ou en montage serrure électrique encastrable (parfois appelée serrure électrique à larder) ce qui est le cas de la gâche Extel Weca 90

La gâche électrique pour porte à côté de votre portail

Souvant avec les portails battants, il est ajouté un portillon pour faciliter le passage des piétons. La gâche Extel est équipées d'un loquet de déverrouillage (pour travaux ou déménagement par exemple). Une gâche électrique encastrable extel est la même chose qu'une serrure électrique encastrable. Elle a une mémoire d'appel, une simple impulsion débloque la gachette électrique de la porte (déclenchement permanent après l'impulsion électrique, La fermeture se réenclenche une fois que la porte est refermée) . Elle a une faible consommation et fonctionnent avec un courant de 8 à 12 V AC (alternatif) ou DC (continu). La gâche électrique peut être installée pour une porte d'entrée.



Caractéristiques techniques Gâche électrique réversible pour porte/portillon à encastrer - avec passage de serrure - Extel WECA 90

Type de produit
Gâche électrique
Type de gâche électrique
Longue AVEC passage de serrure
Les + des gâches électriques
Avec levier de déblocage
Voltage
12 Volts
Type d'ouverture
Réversible gauche / droite
Type d'installation
Encastrée
Marque
Extel
Facilité d’installation
Bon bricoleur
Garantie (produit neuf)
2 ans
Type de courant
AC(courant alternatif) ou DC (courant continu)
Référence
109031
EAN
3345111090319

Notices Gâche électrique réversible pour porte/portillon à encastrer - avec passage de serrure - Extel WECA 90

Notice 109031 Fiche produit 109031 Notice 109031
Extel

Extel smart Experience : gérez vos accès de façon plus intuitive

Marque française, Extel est aujourd’hui le leader sur le marché de la visiophonie. Forte de ses 45 années d’expérience, Extel a été pionnière et experte sur le marché de l’interphone et a su élargir sa gamme de produits. En perpétuelle création et lancement de nouveaux produits, Extel reste à la pointe de la technologie.

Maisonic a sélectionné pour vous les meilleurs produits Extel (reconnu au niveau international) en terme sécurité d’habitation. Notre catalogue englobe un large panel de visiophones avec ou sans fil, caméras de vidéosurveillance aux fonctions variées (caméras digitales avec ou sans fil, caméras factices avec voyants lumineux, etc), des interphones vidéo multi-habitations et bien d’autres produits. Maisonic vous propose aussi des motorisations de portails à battants et coulissants d’excellente qualité de la marque Extel.

Questions et réponses Gâche électrique réversible pour porte/portillon à encastrer - avec passage de serrure - Extel WECA 90

Bonjour Je vous remercie pour votre réponse concernant : Gâche électrique réversible pour porte/portillon à encastrer - avec passage de serrure - Extel WECA 90 Pouvez vous m'indiquer quel transformateur dois t on acheter et si ce produit est disponible sur votre site. Cordialement. Y.K

Bonjour,

Vous pouvez trouver le transformateur 12V sous la référence 512275.


Bonjour. Nous avons acheter la serrure Extel WECA 90 ( https://www.maisonic.com/Gache-electrique-Extel-encastrer-avec-passage-de-serrure-WECA-90-109031.html) pour le brancher avec le visiophone Philips Welcome Hive PRO. Malheureusement après branchement sur le S+ S- de la platine, rien ne se passe lors de l'ouverture. Serait-ce parce que la serrure demande une consommation de 500Ma et que sur la notice de platine c'est écrit que la platine peut donner 250Ma de puissance ? Dans ce cas quelle alimentation dois-je acheter et comment devrais je effectuer le branchement. Y.K

Bonjour,

En effet dans votre cas il est nécessaire de rajouter un transformateur 12V de minimum 500mA, vous trouverez le schéma ci-dessous:


Lors du branchement de la gâche y a t'il un plus et un moins ou le branchement est indifférent. merci CHRISTIAN.H

Bonjour,

Il n'y a pas de polarité a respecter pour une gâche électrique.


Bonjour Quelle durée d'ouverture a la gâche après l'avoir déclenchée.la durée est elle réglable ? jean christophe.F

Bonjour,

La gâche restera ouverte tant que la porte n'est pas sortie du bloc penne.


Bonjour , je viens d'investir dans visiophone extel code connect , je voudrais mettre une gache électrique sur portillon avec dévérouillage depuis le digicode en extérieur , mais depuis l'intérieur est t'il possible de mettre un bouton poussoir pour le dévérouillage du portillon , merci jean-françois.L

Bonjour,

Oui il vous sera possible de faire ce type d'installation cependant il vous faudra un relais 580765 pour éviter tout retour éléctrique dans votre installation.


Bonjour, Cette gâche peut-elle être installée en extérieur non abrité car je ne vois pas son Indice de Protection? Cdt Thibault.D

Bonjour,

Cette gâche n'a pas d'indice de protection.  Mais elle peut être installée en extérieur.


Lors d'une coupure de courant, est-ce que la gache est libérée ou est-ce impossible de sortir/rentrer ? Jérémy.C

Bonjour,

Il vous sera impossible de rentrer ou sortir.


Y-a-t-il besoin d'alimenter la gache électrique en plus des 2 fils reliés à la platine de rue qui va la commander ? Merci. Jérémy.C

Bonjour,

Si votre platine de rue envoi un courant de 12V alors il ne sera pas nécessaire de rajouter une alimentation supplémentaire.


Bonjour Y a t il un logement complémentaire pour encastrer la gâche dans le pilier en béton? Vous remerciant Fernando.E

Bonjour,



Non nous n'avons pas de logement complémentaire pour encastrer la gâche dans le pillier.


Bonjour, j'ai acheté la Gâche électrique encastrer WECA 90 - Extel, et j'ai un visiophone Philips welcomeye connect 2, j'ai tout installé et je me rends compte que la platine de rue du visiophone est en sortie 24v (j'ai rajouté un modulateur Philips 24v) et que la serrure est en 12v.. Qu'elles sont les risques.. ? Est-ce qu'il faut que je rajoute un modulateur 24v vers 12v ou 230 vers 12v ... ? Merci à vous, Cordialement, Frédéric.F

Bonjour,

Le visiophone est en 24v en effet mais celui ci va envoyer une impulsion en 12v vers la gâche électrique


Je souhaiterais avoir une référence de serrure compatible avec la gâche weca 90 (référence produit 109031). Je n' arrive pas a trouver une serrure en applique avec l écartement de 35 entre les 2 pennes. Merci de votre retour Patrice.B

Bonjour,

Nous ne distribuons pas de serrure mécanique. Nous ne pourrons vous renseigner sur un modèle en particulier.


J'ai acheté et installé la gache electrique weca 90301.4 avec un visiophone extel conect . Quand je ferme le portillon à clef on sonne j'ouvre, le portillon s'ouvre mais après il ne se ferme plus. Pourquoi ? Et que je peux faire ? Merci Mariana.P

Bonjour,

Vous indiquez que vous fermez à clé... Attention, vous ne devez pas utilisez le verrou si vous souhaitez automatiser l'ouverture de votre portillon.

La gâche doit libérer le pêne de la serrure, pas le verrou.

Seul le pêne est rétractable, le portillon se refermera alors simplement le poussant. Le coté biseauté du pêne se présentant en premier, il se rétractera automatiquement pour se loger dans la gâche.

Cordialement


Bonjour j'ai un visiophone MOMBO (720282) , ainsi qu'une ancienne gâche électrique pour mon portillon qui était raccordée à mon ancien interphone Extel, je n'ai pas encore raccordé l'ancienne gâche à mon visiophone MOMBO par sécurité car je ne connais son ampérage , un technicien Extel ma conseillé d'acheter la gâche ref :109031 ou 109021, ma question : puis-je brancher parallèlement par la suite un clavier à code 12 V sur cette nouvelle gâche, est-ce-qu'il y a un risque que la commande du clavier à code raccordée aux même fils pour la gâche retourne sur la platine de rue du visiophone et l'endommage ? merci

Bonjour,


Si vous voulez ajouter un clavier à codes à votre installation, vous risquez en effet un retour de courant sur les bornes de la platine de rue. Pour palier à cela, vous pouvez soit brancher la sortie contact sec de votre platine de rue, sur l'entrée de commande du clavier (si celui ci en est équipé). Sinon il faut ajouter un relais de commande contact sec WE8111BIS ref 681111 entre la platine de rue et la gâche électrique.

Pour information, les claviers Extel vendus sur notre site Internet sont équipés d'une entrée de commande filaire pour commande externe.


Bonjour Peut on installer un bouton poussoir sur là visiophone connecté Cordialement

Bonjour,



Voici comment raccorder un bouton poussoir


Est-il possible, pour alimenter le clavier, de ne pas passer par l'alimentation prévue mais d'utiliser (en les repiquant à l'arrivée) les deux fils de liaison entre le moniteur et la platine de rue du visiophone EXTEL Mika (ref 720215)

Bonjour,



Il ne sera pas possible d'alimenter le clavier à codes via les fils de liaison entre le moniteur et la platine de rue.


Bonjour Pouvez n'indiquer la ref d'une gache électrique pour portillon ,piloter par un visiophone levo access Merci d'avance

Bonjour, cette gâche électrique est compatible avec le visiophone LEVO ACCESS de chez EXTEL.


Bonjour. es ce que la gache extel 109031 peut etre installé a l'exterieur pour un portillon. Merci de votre réponse

Bonjour, les gâches ne sont pas protégées contre les intempéries. Vous pouvez l'installer à l'extérieur si elle est à l'abri.


La gâche électrique EXTEL WECA90 fonctionnera simplement avec les 2 fils prévus sur la platine de rue Extel NOVA ? Merci
Bonjour, la platine de rue du visiophone NOVA dispose d'une sortie contact alimenté pour brancher une gâche électrique. Il suffit de tirer 2 fils entre la platine de rue et la gâche électrique.
Bonjour, quel est le moyen de rentrer chez moi, avec cette gâche électrique , lorsque je suis à l'exterieur ?
Bonjour, vous devez installer un clavier à codes ou un visiophone avec lecteur de badges RFID pour entrer chez vous.
Bonjour, Cette gâche peut-elle être utilisée en extérieure ? Sinon, avez-vous une référence de gâche pour l'extérieur (12V DC, 0,5 A) svp ? Merci.
Bonjour, cette gâche doit être à l’abri des intempéries afin d'éviter les courts circuit que provoque l'eau.
la gâche réf: 109031 est une 16w ou une 14w ?
Bonjour, la gâche est alimentée en 12V, l'intensité est de 0.5A. La puissance est donc de 6W.
La référence de cette gâche est-elle 90301 . 3
Bonjour, la référence de cette gâche est 109031, le nom de cette gâche est : WECA 90301.4
Bonjour Pouvez n'indiquer la ref d'une gache électrique pour portillon ,piloter par un visiophone memo 2 Merci d'avance
Bonjour, cette gâche est compatible avec le visiophone MEMO2. Vous avez également cette gâche qui est compatible : https://www.maisonic.com/Gache-electrique-Extel-a-encastrer-sans-passage-de-serrure-WECA-109021.html
Bonjour, Pourriez-vous m'indiquer si cette gache et a émission ou rupture car cela n'est pas clair dans la description. A rupture : Elle doit être toujours alimenté, elle s'ouvre si il y a absence de tension, ouverture par BP par exemple. C'est ce que je recherche.
Bonjour, cette gâche s'ouvre dès qu'il y a une impulsion électrique, elle reste déverrouillée tant que la porte ne se soit pas ouverte puis refermée. Cette gâche ne doit pas être tout le temps alimentée, dès qu'une ouverture est demandé.
Bonjour, j'ai une extel weca 90201.3 lorsque je donne l'impulsion sur le visiophone la serrure s'ouvre bien mais des que le portillon est ouvert la gâche se remet immédiatement en position verrouillée et de ce fait je ne peux refermer le portillon, je suis obligé de manoeuvrer manuellement le pêne avec la clé pour remettre le portillon en position fermée et verrouillé. Existe t il un cliquet à l'intérieur qui se serai deplace
Bonjour, votre PEN doit être mobile pour que le portail puisse se refermer correctement.
Bonjour. J ai acheté le modèle weca 90201.3. L ouverture électrique fonctionne mais reste sous tension, même après la fermeture du portillon. Pourriez-vous me conseiller svp
Bonjour, Nous vous invitons à revoir l'installation alimentant votre gâche électrique.
Bonjour Quel est le n° serie (R1, R2ou R3)? Cordialement.
Bonjour, Il s'agit de la dernière version SER.R2
bonjour j'ai instalé un visiophone extel lena 11.3 avec commande d'une gache electrique et celle ci ne s'ouvre pas a tous les coups.pourriez vous svp me définir les éventuels cause merci
Bonjour, Nous vous invitons à vérifier que la porte ne soit pas trop en pression contre le téton de mémoire. Si c'est le cas, la gâche va s'ouvrir mais elle ne va pas forcément réussir à pivoter pour libérer la porte.
Bonjour Pour le branchement est-ce qu'il y a une polarite à observer
Bonjour, Il n'y a pas de polarité à respecter.
Si la serrure est montée normalement (penne de la clenche au dessus de celui de la clef, le modèle de la photo est fait pour une ouverture de la porte dite "tirant droit". D'autre part, la notice fabriquant qu'on lit via le lien de votre page internet présente un plan pour une porte qui semble "tirant gauche". Quel modèle vendez vous exactement ?
Bonjour, La gâche est réversible.
Bonjour , peut on installer un bouton poussoir pour déverrouiller une gache electrique qui est asservie par un portier Iron 2 .( alimentation externe ? Risque de retour de cet alim par le bus ? ) Merci de votre réponse .
Bonjour, Si vous n'ouvrez pas la gâche depuis votre portier en même temps qu'avec le bouton poussoir, vous n'aurez pas de retour de courant.
Bonsoir, Est ce que cette gâche électrique est compatible avec l'interphone vidéo ultra plat Wotan AVIDSEN - 112168 ? Merci d'avance pour votre réponse, cordialement.
Bonjour, Elle sera compatible.
GACHE POUR PORTAIL EXTERIEUR
Bonjour, Elle est prévue pour l'intérieur et l'extérieur.
peu t'on deverouiller manuellement la gache? merci
Bonjour, Vous avez bien un loquet de déverrouillage sur la gâche qui vous permet de la laisser ouverte.
