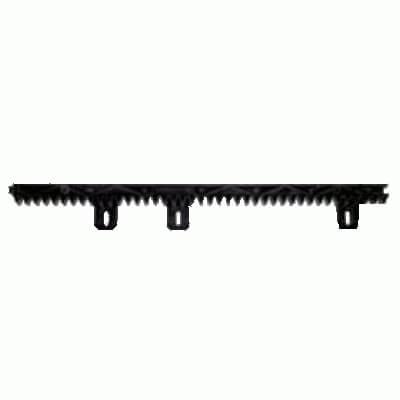

Crémaillère d'origine pour portail coulissant Avidsen, Extel
Notez bien que les pas des crémaillères des marques suivantes : Avidsen, Thomson, Astrel, EasyMate et Extel sont identiques. Par conséquent, vous pouvez associer une crémaillère d'une marque avec une motorisation d'une marque différente ou similaire. Par exemple, n'hésitez pas à combiner une motorisation de la marque Extel avec la marque Avidsen. Dans tous les cas, vous pouvez compter sur un produit d'excellente qualité.
Fixation : comment poser et régler une crémaillère avec un moteur de portail coulissant ?
Pour les crémaillères en nylon, on trouve dans notre catalogue des crémaillères droites et des crémaillères gauches. À l'installation, une seule règle à retenir pour un bon fonctionnement de votre portail : alterner une crémaillère gauche avec une crémaillère droite. Cette alternance vous garantit une ouverture fluide du portail coulissant. Lorsque le portail est fermé, veillez dans l'idéal à ce que le pignon du moteur soit situé entre les deux pattes, car c'est à l'ouverture que cela force le plus. Si cette solution vous paraît complexe, optez pour une crémaillère en métal.
Comment installer une crémaillère de portail coulissant en vidéo ?
Réglages : Extel, Avidsen ont des crémaillères de module 4
Les crémaillères des marques Extel et Avidsen, par exemple, sont des crémaillères de module 4, ce qui signifie qu'elles ont des dentures droites. Tous les engrenages d'un même module seront forcément compatibles entre eux.
Faut-il forcément alterner une crémaillère gauche et droite lors du montage ?
Ce n'est pas obligatoire, vous pouvez utiliser uniquement des crémaillères gauches ou uniquement des crémaillères droites ensemble. La motorisation pour portail coulissant à rail (on utilise aussi ce terme de portail coulissant à rail pour un portail coulissant à crémaillère) fonctionnera très bien dans cette configuration.
Si vous avez déjà une alternance gauche-droite, deux choix s'offrent à vous :
- Vous conservez l'alternance existante ;
- Vous remplacez une crémaillère droite par une crémaillère gauche. Il faudra juste repercer pour fixer la crémaillère qui est dans un sens différent.
Comment calculer le module d'une crémaillère de portail ?
Qu'est-ce qu'un module ?
Un module, c'est ce qui détermine les caractéristiques et les dimensions communes aux différentes pièces. Ainsi, les engrenages des petits modules seront munis de petites dentures. Plus le module augmente, plus les dents seront grandes. Ensuite, le pas va évoluer en fonction du module.
Qu'est-ce que le pas ?
Le pas va donc varier en fonction du module M : voici le tableau des équivalences.
- Module de 0.5 = Pas de 1,57 mm ;
- Module de 1,0 = Pas de 3,14 mm ;
- Module de 1,5 = Pas de 4,71 mm ;
- Module de 2,0 = Pas de 6,28 mm ;
- Module de 2,5 = Pas de 7,85 mm ;
- Module de 3,0 = Pas de 9,42 mm ;
- Module de 3,5 = Pas de 11,0 mm ;
- Module de 4,0 = Pas de 12,57 mm.
Qu'est-ce que l'angle de pression ?
AP désigne l'angle de pression dont la valeur standard est de 20°.
Maisonic répond à vos questions :
À l'achat, combien faut-il de crémaillères pour portail coulissant ?
Prenez vos mesures et examinez bien les contenus de nos kits de motorisation. En règle générale, les packs motorisations pour portail coulissant sont livrés avec 6 ou 8 crémaillères. Le nombre varie en fonction de la marque.
À l'installation, est-il facile de changer, poser ou baisser les crémaillères de portail ?
Oui. Vous n'avez qu'une vérification à effectuer : la longueur de vos modules de crémaillères. Ils sont en général de 50 cm. de long, sinon d'un mètre. Vérifiez aussi quel type de module de crémaillère, vous possédez.
L'installation sur votre portail coulissant à rail est on ne peut plus simple. Vous dévissez votre installation existante et vous la remplacez par vos nouveaux modules.
Les crémaillères sont-elles compatibles avec toutes les motorisations / automatismes de portail ?
Le point clé, c'est la dimension du module. Les marques de motorisation coulissante Thomson, Avidsen, Extel, Maisonic sont de module 4 et sont donc totalement compatibles avec vos motorisations et automatismes de portail. Pourvues que ce soit un portail coulissant, les crémaillères collaborent sans problème avec tous types de portails, et ce quel que soit le poids et/ou la taille du portail.
Comment fixer une crémaillère sur un portail en alu ?
Peu importe le type de portail que vous possédez : portail coulissant à rail, en alu, en bois ou en fer, cela ne change pas le principe. Il suffit de percer et de visser. Notez que dans un pack complet de motorisation, les vis auto-foreuses sont fournies. Elles ne sont pas fournies quand vous achetez vos modules à l'unité.
