Peut-on contrôler les volets battants avec un interrupteur filaire et/ou un interrupteur connecté ?
Oui, la motorisation pour volets à battants Open-W d'Avidsen peut être contrôlée avec un interrupteur filaire mécanique, qui n'est pas fourni dans le kit.
Le principe de commande consiste à mettre en contact le fil blanc et un des deux autres fils suivant que vous souhaitez ouvrir ou fermer le volet.
- Blanc et bleu en contact : fermeture
- Blanc et rouge en contact : ouverture
Vous retrouverez la notice complète avec toutes les explications sur le site avidsen.com
Le principe de commande consiste à mettre en contact le fil blanc et un des deux autres fils suivant que vous souhaitez ouvrir ou fermer le volet.
- Blanc et bleu en contact : fermeture
- Blanc et rouge en contact : ouverture
Comme il existe une grande variété d'interrupteurs de commande de volet, respectez le principe de commande tel qu’il est énoncé ci-dessus afin de câbler l’interrupteur correctement.

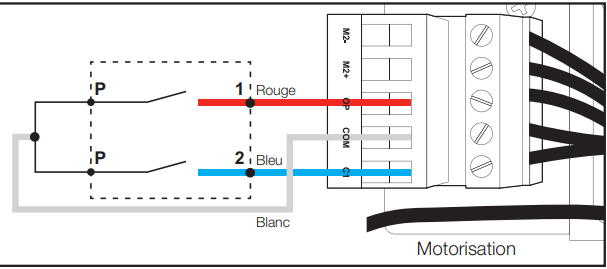

Schéma de branchement avec un bouton poussoir
ATTENTION : ne connectez pas ces trois fils au réseau 230V, ils transportent des signaux de commande en très basse tension.
Schéma de branchement avec un interupteur filaire 2 positions
ATTENTION : ne connectez pas ces trois fils au réseau 230V, ils transportent des signaux de commande en très basse tension.

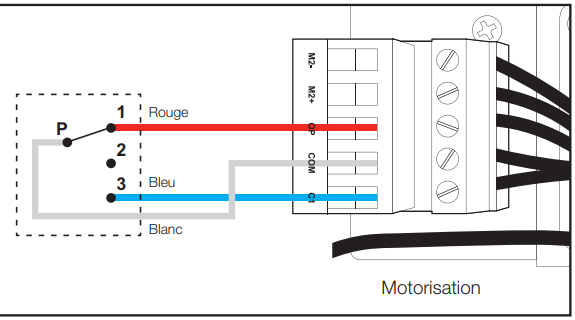

Schéma de branchement avec un interupteur filaire 3 positions
ATTENTION : ne connectez pas ces trois fils au réseau 230V, ils transportent des signaux de commande en très basse tension.
La position centrale (2) n'est pas utilisée car les volets ne s'arrêtent pas en position semi-ouverte.
Schéma de branchement d'une commande wifi pour automatiser les volets avec l'application Avidsen Home.
Le module de contrôle Aviden HomeShutter permet de rendre connectés vos volets battants et d'automatiser l'ouverture ou la fermeture avec l'application Avidsen Home.
ATTENTION : respectez bien la consigne ; pas de 230V sur l'entrée de commande filaire de la motorisation
