Comment installer un panneau solaire pour moteur de portail ?
Principes généraux d'installation de l'installation du panneau solaire Avidsen 114375

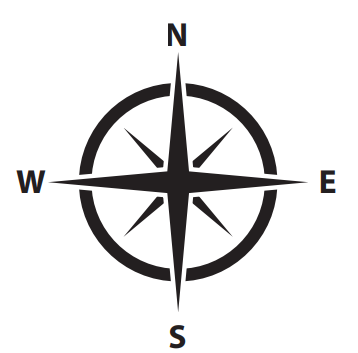

INSTALLATION PLEIN SUD OBLIGATOIRE : Le panneau ne doit jamais être exposé à l’ombre.

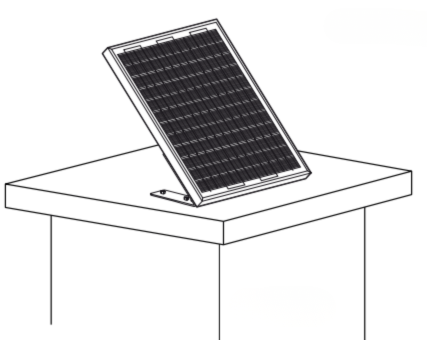

Vous pouvez l'installer au-dessus du pilier d'un des poteaux du portail (le poteau proche du moteur de la motorisation). L'avantage de cette installation est que vous pourrez orienter plus facilement le panneau vers le sud.

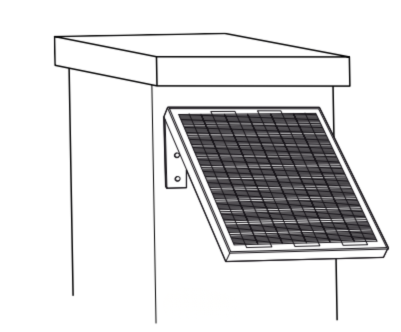

Vous pouvez l'installer sur la face du pilier d'un des poteaux du portail (le poteau proche du moteur de la motorisation).

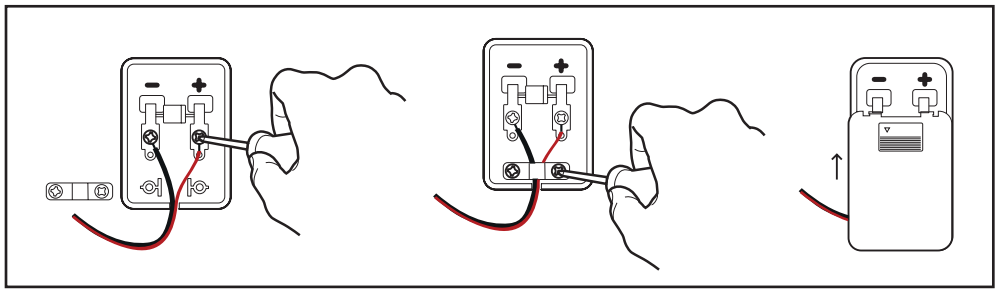

Raccordement des fils au panneau solaire

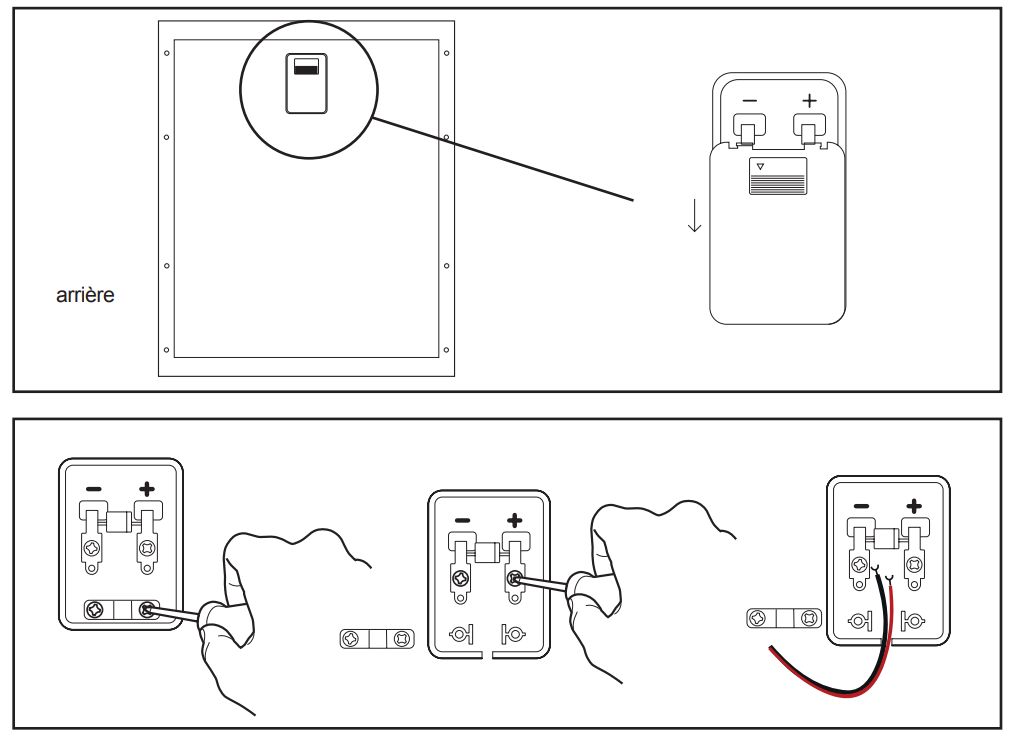

Accès aux bornes (partie arrière)
À l’arrière de l’appareil (“arrière”), on trouve un cache à retirer.
Une fois ouvert, on accède à un bornier avec deux connexions :Borne + (positive)
Borne – (négative)
Préparation des bornes
Les vis des bornes doivent être desserrées à l’aide d’un tournevis.
Cela permet d’insérer correctement les fils électriques.
Raccordement des fils
Brancher les fils en respectant la polarité :Fil rouge → borne + (positive)
Fil noir → borne – (négative)
Insérer les fils dans les bornes correspondantes.
Serrage et fixation
Resserrer les vis pour maintenir fermement les fils.
Vérifier que les fils sont bien fixés (aucun jeu).
Fermeture
Replacer le cache de protection.
Le raccordement est terminé.

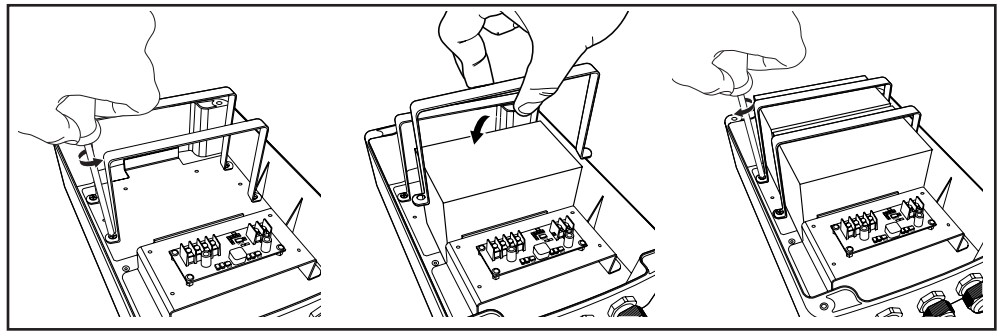

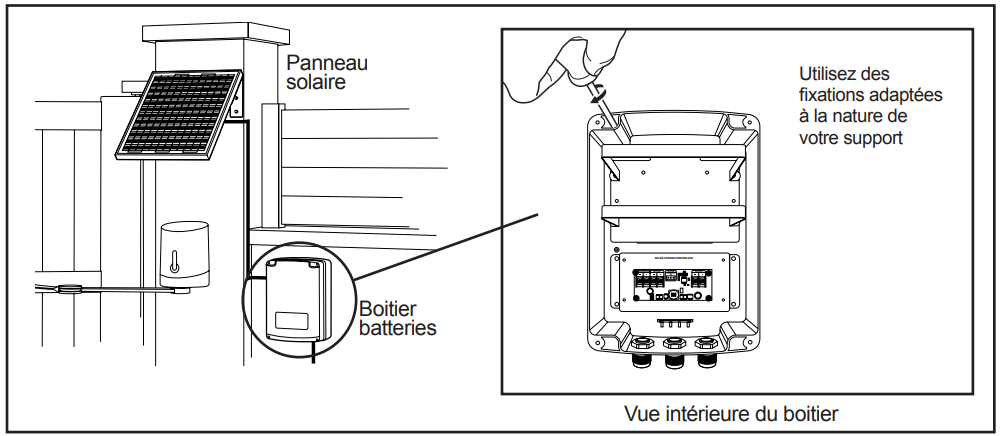

Installation du coffret avec les batteries
Selon le temps de stockage en magasin des batteries, il peut être nécessaire de laisser le système se recharger plusieurs jours (ensoleillés de préférence) avant de pouvoir utiliser la motorisation de portail. Le kit d’alimentation solaire permet de réaliser en moyenne 10 cycles d’ouverture/fermeture par jour.
!!! ATTENTION !!! - S’ASSURER DE RESPECTER LA POLARITÉ DE BRANCHEMENT EN TOUTE CIRCONSTANCE

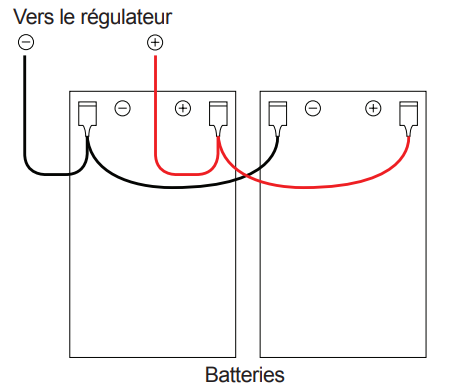

Branchement parallèle 12V
- Les cosses rouges se branchent ensemble.
- Les cosses noires se branchent ensemble.

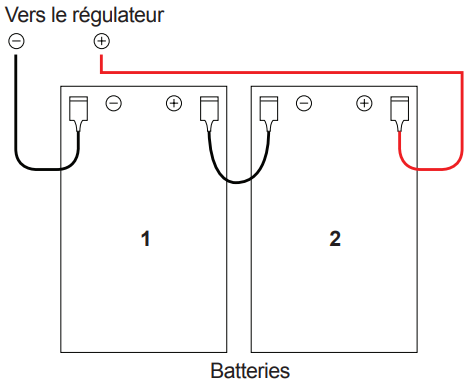

Branchement série 24V
- Les cosses moins de la batterie 1 vers le régulateur.
- Les cosses plus de la batterie 2 vers le régulateur.
- Les cosses moins de la batterie 2 se branche avec la cosse plus de la batterie 1.
Attention, veuillez suivre la séquence suivante pour le branchement (et inversement pour la déconnection)
- Brancher la batterie au régulateur (12V ou 24V en fonction de votre moteur)
- Brancher le panneau solaire au régulateur

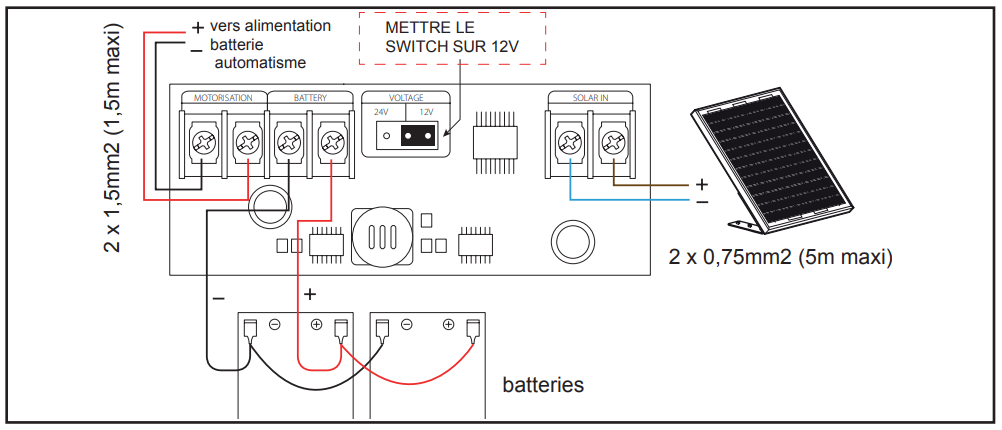

Branchement 12V

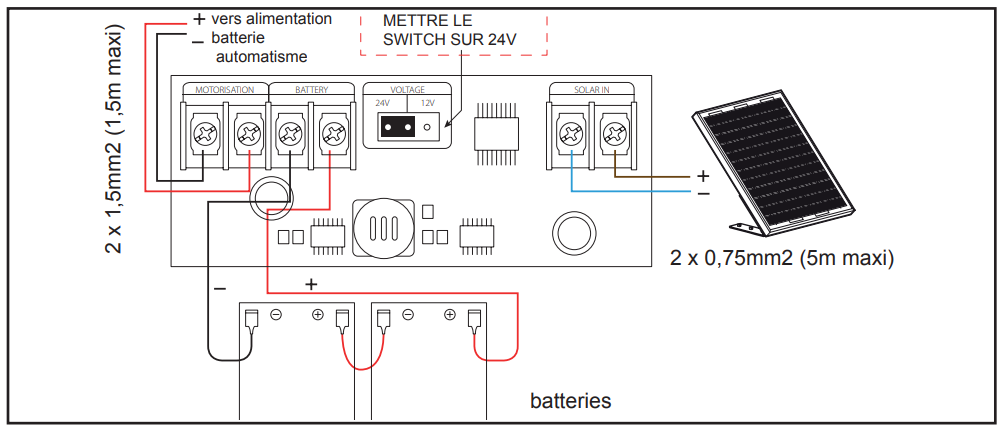

Branchement 24V
Branchement avec les cartes électroniques Avidsen / Extel

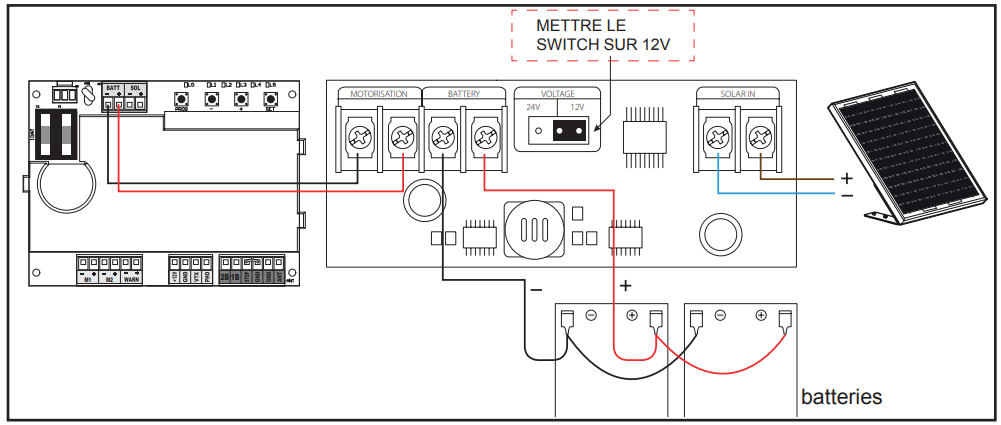

Carte électronique 12V - CA2B9TRAC / CA2B9TRAR / CA2B9SLDTR
Branchement en parallèle des batteries Ne rien brancher sur SOL - /+ de la carte

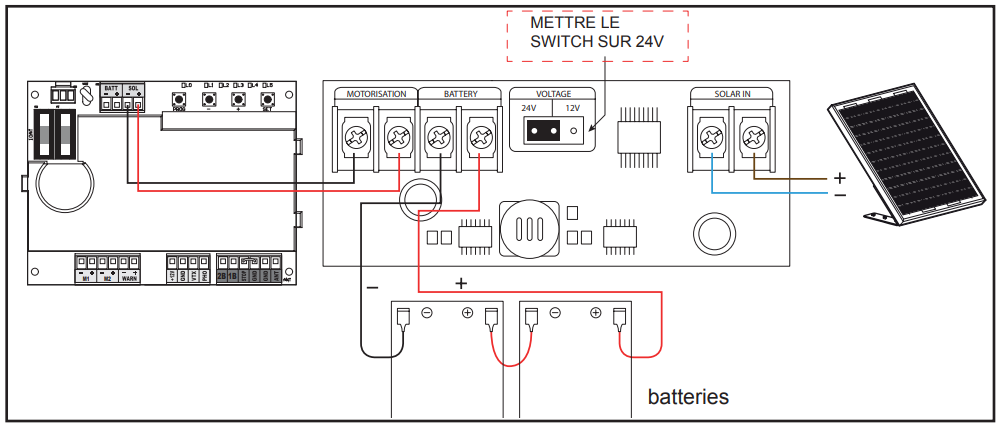

Carte électronique 24V - CA2B9SLDR
Branchement en série des batteries. Ne rien brancher sur BATT - /+ de la carte
Carte électronique 24 V – AVLO
Branchement en série des batteries

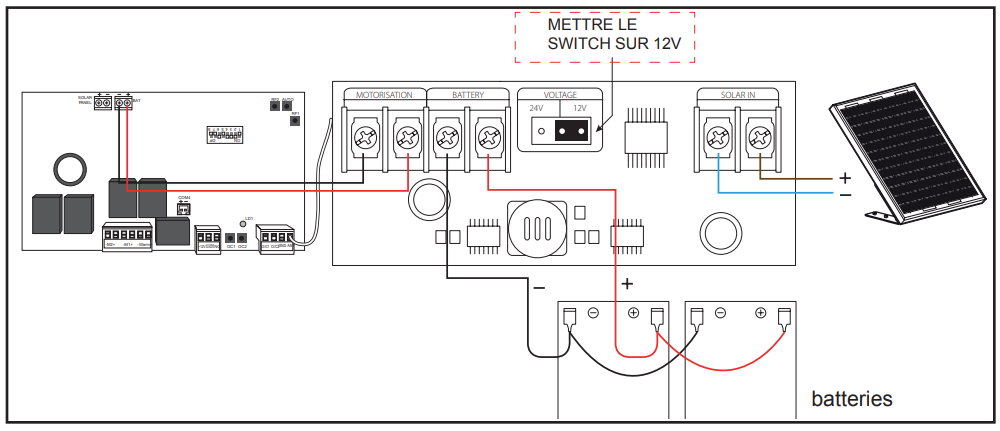

Carte électronique 12V - SW200D2S
Branchement en parallèle des batteries. Ne rien brancher sur SOL - /+ de la carte
Branchement avec les autres marques de motorisation de portail
Ce kit d’alimentation peut être utilisé avec des automatismes de portail de marques concurrentes à la société Avidsen compatibles solaire.
Les automatismes doivent impérativement fonctionner sous une tension exclusive de 12VDC ou 24VDC. Toute autre tension ne permettra pas l’utilisation de ce kit solaire. Assurez-vous que la carte électronique dispose d’une entrée prévue pour une batterie de secours.
ATTENTION A LA POLARITÉ DE BRANCHEMENT.
Référez-vous en toute circonstance à cette notice pour le câblage du kit solaire. Il est préférable que la carte électronique se mette en veille au bout d’un temps donné afin de limiter la
consommation courant (se référer aux données techniques de la carte électronique en question pour plus de
précisions).
Il est possible que la motorisation bride certaines de ses fonctionnalités en cas d’une alimentation par batterie. En cas de perte d’accessoires ou autres fonctions, assurez vous que cela ne vienne pas de ce fait. En cas de décharge prématurée des batteries, assurez vous qu’aucun accessoire externe n’utilise la carte comme moyen d’alimentation (module de commande, platine de rue de visiophone, etc…) Si tel serait le cas, il
sera nécessaire de les débrancher de la carte électronique.
