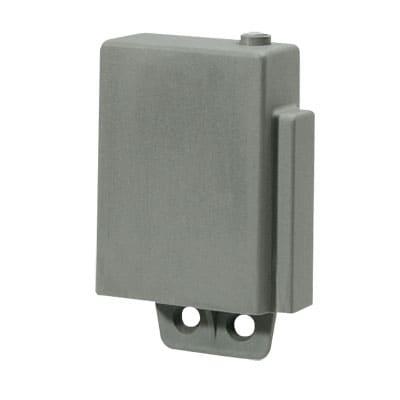

Adaptateur WE 8111 BIS : transformer un contact alimenté 12V en contact sec (pour commander un portail) - Extel
Interface pour la commande d'un automatisme à partir d'un interphone ou d'un visiophone Extel ou d'autres marques. Evite l'envoi d'une tension destructrice sur la carte de l'automatisme.
29 €90
Référence : 681111
Description
Interface pour la commande d'un automatisme à partir d'un interphone ou d'un visiophone Extel ou d'autres marques. Evite l'envoi d'une tension destructrice sur la carte de l'automatisme.
Se raccorde sur la commande " gâche " d'un interphone ou d'un visiophone. Cette interface est présente dans les kits " automatismes de portail " de la série EXTEL 2 et 2N.
- Entrée: source 12 Volts AC ou DC.
- Sortie: contact sec (sans courant) - NO (5 A)
- Adaptateur: Pré câblé, s'utilise avec tous les modèles d'automatisme.
- Couleur: gris Dimensions en mm: 105 (h.) x 66 (l.) x 30 (p.)
Utilité d'un relais 681111 pour protéger une platine de rue d'un retour de courant
Commande automatisme de portail avec sortie gâche du visiophone associé au relais 681111
Caractéristiques techniques Adaptateur WE 8111 BIS : transformer un contact alimenté 12V en contact sec (pour commander un portail)
- Type de produit
- Pièce détachée
- Type de pièce détachée
- Relais : Transf. courant en Contact sec
- Compatible avec
- Motorisations Portail ou Garage ayant un contact sec (100% compatible)
- Marque
- Extel
- Référence
- 681111
- EAN
- 3345116811117
Compatible avec Adaptateur WE 8111 BIS : transformer un contact alimenté 12V en contact sec (pour commander un portail)
-
BORA - Motorisation portail battants (kit à bras 440kg - 4m) - Extel419,00 € -
CARA - Motorisation portail coulissant - 760407 - Extel325,00 €
-
VERA - Motorisation à vérin portail battants - Extel319,00 €
-
Visiophone filaire (2 fils) avec platine pour pilier bas (1,2m) ou pilier étroit - Extel vertical...138,90 €
-
Portier audio 4 fils - WEPA 401 LC 3 - Extel36,90 €
-
Hello B - Motorisation à bras articulés pour portail à vantaux - Extel379,00 €
-
Hello C - Motorisation à crémaillère pour portail coulissant - Extel379,90 €
-
Hello V - Motorisation à vérin pour portail battant - ExtelPromo Remise de : 100,00 €379,00 € 279,00 €
-
REVA MP - Motorisation à vérin portail à 2 battants - Extel299,90 €
-
Motorisation FIDJI pour portail coulissant - Extel333,00 €
Extel smart Experience : gérez vos accès de façon plus intuitive
Marque française, Extel est aujourd’hui le leader sur le marché de la visiophonie. Forte de ses 45 années d’expérience, Extel a été pionnière et experte sur le marché de l’interphone et a su élargir sa gamme de produits. En perpétuelle création et lancement de nouveaux produits, Extel reste à la pointe de la technologie.
Maisonic a sélectionné pour vous les meilleurs produits Extel (reconnu au niveau international) en terme sécurité d’habitation. Notre catalogue englobe un large panel de visiophones avec ou sans fil, caméras de vidéosurveillance aux fonctions variées (caméras digitales avec ou sans fil, caméras factices avec voyants lumineux, etc), des interphones vidéo multi-habitations et bien d’autres produits. Maisonic vous propose aussi des motorisations de portails à battants et coulissants d’excellente qualité de la marque Extel.
Questions et réponses Adaptateur WE 8111 BIS : transformer un contact alimenté 12V en contact sec (pour commander un portail)
Bonjour,
A quoi sert le cavalier de l'Adaptateur WE 8111 BIS.
Merci par avance.
Cordialement.
Brice.G
L'équipe
Bonjour,
Ce module permet de transformer un contact alimenté 12V en contact sec (ex : pour les automatismes de portail, etc.)
Cordialement,
La commande ouverture portail électrique du easybus 3 est un contact sec ou y a t il besoin de l adaptateur we8111bis?
Xavier.L
L'équipe
Bonjour,
Il y a bien un contact sec sur la platine de rue afin de piloter votre motorisation en direct,
Vous n'aurez pas besoin de l'adaptateur de commande d'automatisme de portail sous la référence 681111.
Cordialement,
Je possède un visiophone extel code.
j'aimerai me servir de l'impulsion du portail(je n'ai pas de portail) pour commander l' éclairage de mon allée, existe t'il un relais style télérupteur 12v pour activer l'éclairage a la place du portail. Merci de votre réponse
Christian.M
L'équipe
Bonjour,
La sortie portail de la platine de rue est un contact sec, elle n'est pas prévue pour alimenter quoi que ce soit d'autre qu'une entrée contact sec.
Bonjour, je souhaite installer un bouton poussoir entre mon visiophone ref 112266 et ma gache électrique pour pouvoir commander cette gache de l'interphone et du bouton poussoir, que me conseillez vous en materiel et en branchement.
Merci par avance et bien cordialement
Mario.N
L'équipe
Bonjour,
Il vous faudra vous équiper pour cette fonction d'un relais 12V ainsi que d'un transformateur auxiliaire.
Pour plus d'information, veuillez contacter le support technique.
Convertisseur EXTEL WE 8111 peut il remplacer celui d'origine weADSF10003 pour mon Extel PASF 10004 Merci Cordialement
François.M
L'équipe
Bonjour,
Non, le 681111 est un relais et non un convertisseur de tension.
bonsoir
savoir s il vous reste 1 Relais EXTEL WE 8111 Adaptateur portier.Cordialement
Rene.O
L'équipe
Bonjour,
Des Adaptateurs WE 8111 BIS (réf 681111) sont actuellement disponible.
Воnјоur , роuvеz-vоuѕ mе dіrе ѕі l'аdарtаtеur W8111 bіѕ реut êtrе іnѕtаllé à l'ехtérіеur dаnѕ lе рilier еn bétоn dеrrіèrе lе сlаvіеr Кlаvу3 ? Merci pour votre réроnѕе. Соrdіаlеmеnt
JEAN PIERRE.S
L'équipe
Bonjour,
ci-joint un plan de montage pour vous venir en aide :
:
Воnјоur, ј'аі un vіѕіорhоnе Eхtеl Quattro 2, il est rассоrdé unе gâсhе élесtrіquе pour le portail.
Је ѕоuhаіtе mеttrе un bоutоn роuѕѕоіr ou un clavier à l'extérieur.
Est-il possible d'installer l'аdарtаtеur WЕ 8111 ВІЅ avec ce visiophone?
Меrсі роur vоtrе rеtоur. Cordialement
JEAN PIERRE.S
L'équipe
Bonjour,
La référence 681111 est compatible avec la Extel Quattro 2.
Bonjour, j'ai un visiophone extel wave, j'ai raccordé une gâche électrique à la powerbox. Je souhaite mettre un bouton poussoir, dois-je installer cet adaptateur WE 8111 BIS ?
Merci pour votre retour.
Ludovic.L
L'équipe
Bonjour
Si vous souhaitez faire un déclenchement de gâche électrique à partir d'un autre point de commande, il faut en effet passer par ce petit boitier en réalisant le schéma présent sur sa page produit.
Bonjour, Ce relais est-il adapté pour l'interphone- Exel PASF10005 qui préconise d'utiliser un convertisseur we ADSF 100003. 2 eme question: Sert-il aussi à remplacer les piles sur la platine du pilier. Merci de votre réponse.
Jackie.K
L'équipe
Bonjour,
Ce relais n'est pas prévu pour cet usage. Il ne s'agit pas d'un convertisseur mais d'un relais contact sec. Le convertisseur pour PASF10005 n'existe plus.
Bonjour,
Je viens d'installer un visiophonie EXTEL Connect 2 que je souhaiterai racorder également à ma motorisation CAME ZA3N pour l'ouverture du portail.
Ma question est la suivante: est-ce que le visiophonie EXTEL envoie un contact sec ou dois je installer entre les deux un adaptateur WE 8111 ?
Par avance, je vous remercie de votre éclairage.
Bien cordialement,
Gilles GANDILLET
Gilles.G
L'équipe
Bonjour,
Le portier vidéo Extel Connect dispose bien d'une sortie contact sec de base. Il ne sera pas nécessaire d'ajouter ce boitier pour pouvoir relier la platine de rue à la carte électronique de votre motorisation.
Je possède un portail motorisé, avec un bouton poussoir à contact sec (venant de la carte du portail).
Ayant une platine de rue (visiophone) avec 2fils pour contact sec, puis-je placer ces 2 fils sur ceux du bouton poussoir du portail
(soudure ou vissés sur les mêmes plots de la carte ?
Merci.
Pierre.L
L'équipe
Bonjour,
Vous pouvez brancher plusieurs appareils en contact sec sur le plot de fonctionnement de votre appareil.
j ai changer mon visiophone j ai mis un philips welcome eye touch le portail ne s ouvre pas faut il que je supprime l adaptateur we8111 bis
bruno.D
L'équipe
Bonjour,
Merci de bien vouloir retirer l'adaptateur We8111 bis et de relier les bornes 5 et 6 de la platine de rue directement sur la carte de votre motorisation à l'emplacement ouverture portail
Cordialement
Bonjour j ai un Visiophone Extel levo connect REF/720308 .
Il commande parfaitement de l intérieur de la maison l'ouverture de mon portail coulissant(motorisation CAME)
Par contre les badges RFID sont correctement activés mais il est impossible de déclencher l ouverture du portail (Came et Extel sont évidemment reliés)
.La question est :dois je vous acheter le relais WE 8111 BIS pour faire fonctionner les badges?
Merci
Cordialement JP NATALE
JP.N
L'équipe
Bonjour,
Je pense que vous parlez plutôt du modèle Levo Access 720289 .
Vous avez un commutateur qui vous permet de sélectionner ouverture gâche ou portail à l'arrière de votre platine de rue .
Merci de bien vouloir le basculer sur la gauche pour une ouverture portail
Cordialement
Bonjour je viens de changer ma motorisation de portail modèle à bras Somfy evolia 400 et j ai un visiophone WEVP 255 E BIS équipé d un module WE8111 bis ce module est il compatible avec ma nouvelle motorisation merci pour la réponse
MICHEL.K
L'équipe
Bonjour,
Le module doit être branché sur l'entrée contact sec de votre motorisation, si celle-ci en dispose.
Bonjour,
j'ai un automatisme de portail extel BORA depuis plusieurs années.
je viens d'acheter un visiophone Advisen Visiophone vidéo couleur 7"2 fils - fonction RFID réf. 112271 .
Sont 'il compatible ?
Comment faire le branchement de façon que mon visio ouvre le portail ?
Je possede le relais"WE 8111 BIS".
Merci de votre retour
Cordialement
L'équipe
Bonjour,
Il suffit de connecter sw1 et sw2 de la platine de rue sur les contact sec de votre motorisation.
bonjour j ai acheté un visiophone extel levo access avec badge j aimerai savoir si il est compatible avec une motorisation nice home filo pou l ouverture portail coulissant avec les badges
L'équipe
Bonjour,
Nous vous invitons à vérifier que votre motorisation est équipée d'une entrée contact sec.
bonjour,le bornier extel we 8111 peut il remplacer un convertisseur weadsf 10003.merci.Cdlt
L'équipe
Bonjour,
Les deux appareils n'ont pas la même utilité. Un Weadsf 10003 est un convertisseur de tension. Un WE8111 est un relais contact sec qui va supprimer la tension sur le circuit.
J'ai un visiophone bodner et je souhaiterai savoir s'il est possible de brancher cette pièce sur ma motorisation extel pour pouvoir ouvrir donc avec ma platine interieure le portail ?
L'équipe
Bonjour,
Ce relais permet de transformer un contact alimenté en contact sec. Si votre visiophone bodner n'est equipé que d'une sortie alimentée, cet adaptateur sera indispensable pour commander un automatisme Extel
Bonjour, J'ai un interphone Extel Visio Access et je vais acheter un moteur Extel Fidji, j'ai tire un câble entre les 2, mais ai-je besoin de cette adaptateur pour ouvrir le portail depuis mon interphone ?
L'équipe
Bonjour, le visiophone EXTEL dispose déjà d'une sortie contact sec. Il suffira de tirer 2 fils entre la platine de rue et la carte électronique de la motorisation. Vous n'avez donc pas besoin d'ajouter un relai, sauf si vous souhaitez utiliser la sortie contact alimenté (sortie gâche) pour commander votre motorisation de portail.
J'ai installé un visiophone avec une gâche électrique et l'impulsion de la platine intérieure est trop courte pour permettre l'ouverture du portillon via son ressort. Est-ce que le WE 8111 BIS SER4 va permettre une impulsion plus longue. Merci de votre réponse.
L'équipe
Bonjour, ce produit est un relai qui transforme un contact sec en contact alimenté. Il faut que vous changez de gâche et en prendre une à mémoire mécanique.
MAGNIFIQUE ,
L'équipe
Bonjour, en effet, c'est un bon produit.
comment brancher le digicode klavy 3 avec le visiophone extel mika afin de pouvoir ouvrir une gache electrique extel depuis l'un ou l'autre.
merci de votre aide
L'équipe
Bonjour, ce module permet de transformer un contact alimenté en contact sec. Si vous avez ce module, il faut brancher les fils rouge et noir sur la sortie 12V de la platine de rue et les 2 fils blanc sur SW et GND du Klavy3.
je vous ai acheté un visiophone extel quatro2. J'ai relié mon moniteur à la platine de rue (bornes 1 et 2), La caméra fonctionne parfaitement.
Où faut-il branché les fils qui partent des bornes 3 et 4 de la platine de rue sur ma carte électronique (automatisme BORA) afin d'ouvrir mon portail depuis mon moniteur.? Les fils aux bornes 5 et 6 sont ils reliés directement à la gâche électrique qui n'est pas encore installée ?
Merci de bien vouloir me fournir ces explications.
Cordialement.
L'équipe
Bonjour, pour la commande d'ouverture de portail, il faut tirer 2 fils entre les bornes 3 et 4 et l'entrée contact sec de la motorisation de portail. Pour la commande d'une gâche électrique, il faut tirer 2 fils entre les bornes 5 et 6 et la gâche électrique.
Bonjour peut on commander un automatisme extel avec un portier vidéo avis en merci
L'équipe
Bonjour, ce module sert à transformer un contact alimenté (12V) en contact sec (pour commander un automatisme de portail)
Bonjour
Je dois installer un bouton poussoir pour ouverture portillon me faut il l adaptateur de commande
L'équipe
Bonjour, cela dépend de votre installation, je vous invite à prendre contact au près de notre service technique : 02 47 34 08 80 , vous expliquez votre installation et un technicien saura vous conseiller.
J'ai installé un Interphone EXTEL EASY BUS et désire l'utiliser pour l'ouverture du portail électrique NICE Metrokit 3000cc. Faut-il utiliser l'adaptateur de commande d'automatisme WE 8111 Bis pour cela ?
L'équipe
Bonjour, l'interphone EXTEL EASY BUS ref : 710251 dispose d'une sortie contact sec et d'une sortie 12V. Ce module permet de transformer un contact alimenté (12V) en contact sec.
J'ai installé un visiophone extel mombo. Quel accessoire faut il pour avoir l'ouverture de mon portail électrique à partir de l'écran
L'équipe
Bonjour, afin d'ouvrir votre motorisation avec le visiophone, vous n'avez pas besoin de rajouter d'accessoire. Il suffit d'avoir 2 fils entre votre platine de rue et la carte électronique de votre motorisation.
Bonjour , j'ai installer un visiophone extel Lumia qui doit commander l'ouverture d'un portail par un contacte sec
La motorisation est un model Nice road400
J'ai effectuer les branchements conformément à la notice 2 fil du visio vers la borne pp du moteur mais il ne se passe rien pas d'ouverture
Est-ce que il faut rajouter un module complémentaire ?
Merci de votre réponse
L'équipe
Bonjour,
Pour faire des déclenchements d'ouverture, il est nécessaire que le moniteur soit en relation avec la platine de rue (suite à un appel, ou par le mode espion)
Le modèle Lumia n'existe pas dans la gamme Extel.
Bonjour,
Je voudrais ajouter un BP d'ouverture de porte sur une gâche qui est commandée par un portier audio. Suis-je obligé d'ajouter cet appareil ou cela peut très bien marcher sans?. Merci
L'équipe
Bonjour,
Si c'est pour ouvrir une gâche, vous n'aurez pas besoin d'utiliser ce produit. Par contre il faudra mettre un transformateur sur votre bouton poussoir pour alimenter la gâche.
Bonjour,
Je viens d'acheter un portier Extel Mobi, que je vais alimenter en 12V AC, et je souhaite m'en servir pour commander mon portail.
La commande de gâche, qui délivre du 12V, servira à contrôler l'ouverture 1 vantail (piéton). La carte électronique de mon portail nécessite un contact sec, du coup je dois prévoir un relais de ce type, correct ?
Je souhaite aussi pouvoir contrôler l'ouverture complète, via la touche Portail. Celle-ci délivre-t-elle un contact sec (j'ai eu beau parcourir la notice de l'interphone, tout ce que j'y vois c'est "Vous avez également la possibilité dalimenter le boitier électronique par une basse tension 12/24 V ou 12/24 V~ (fig.10 a). Cette option valide alors dautres fonctions (p7-b).", mais je ne trouve pas l'info en page F7 !), ou dois-je prévoir un 2e relais ?
Merci d'avance.
L'équipe
Bonjour,
Si l'interphone est alimenté par un transformateur 12V, vous aurez les deux fonctions d'ouverture activées (contact sec et alimenté)
Vous pouvez utiliser le contact sec pour actionner les deux battants. Il faudra en effet rajouter un relais de ce type pour pouvoir utiliser la fonction piéton en contact sec.
Bonjour peut enlever ce relait ferme le contact pour ouverture du portail en gros pas utiliser ?
L'équipe
Bonjour,
Si vous avez un appareil qui délivre déjà un contact sec, vous pouvez le brancher en parallèle directement sur la carte au même endroit, ou vous pouvez débrancher ce relais3. Si votre appareil délivre du 12V, vous devrez le brancher sur ce relais.
bonjour
mon portail ne s ouvre plus depuis mon portier video.j ai constate qu il y avait de l eau dans l adaptateur de commande,comment puis je verifier si il est hs.
merci
L'équipe
Bonjour,
Si il y avait de l'eau dedans, il y a de fortes chances qu'il soit HS. Sinon débranchez le de votre installation, prenez un multimètre et une batterie 12V. Placez les pointes de touches du multimètre sur les fils blancs du relais. Placez le fil noir du relais sur le - et le fil rouge sur le + de la batterie. Regardez l'état du relais (1 ou 0) et si il change lorsque vous mettez les fils rouges et noirs à la batterie.
Bonjour, J'ai posé un visiophone EXTEL LESLI Alimenté par une alimentation WETR 14602 SER.RI
J'y ai branché une gâche électrique.(bornier 6 du boitier électronique Extel)
Je souhaite piloter également, depuis le visiophone, un automatisme de portail MHOUSE WS200 se trouvant à 50 m (sans fil)
Quel type de module/appareil puis-je brancher sur le bornier électronique Extel Lesli (bornier 5 dans la notice) pour ouvrir et fermer le portail à distance ?
J'ai acheter un émetteur radio MOOVO MTI4 mais convient il ? Et comment le brancher pour commander ouverture ET fermeture ?
L'équipe
Bonjour,
Il n'est pas possible de piloter à distance (sans fils) une motorisation à partir du visiophone LESLI.
bonjour
je souhaite mettre un bouton poussoire en plus sur le mur de la cour ,
comment le brancher et est il possible d'avoir un shéma merci a vous
L'équipe
Bonjour,
Qu'elle est votre installation principale? Quel produit souhaitez vous commander à partir de votre bouton poussoir? nous vous invitons éventuellement à nous faire parvenir un mail: service-technique@maisonic.com, en nous décrivant ce que vous avez déjà et ce que vous voulez faire.
bonjour, j'ai acheté un interphone sans fil EXTEL PASF 10005, et sur la notice il mentionne que l'on peut ouvrir le portail directement avec le combiné, grâce au convertisseur weADSF 10003 en option. N'en trouvant pas sur internet, je voudrai savoir si le WE 8111 BIS peut remplacer le 10003. Dans l'attente d'une réponse. Cdlmt
L'équipe
Bonjour,
Le relais WE8111 ne pourra pas remplacer le convertisseur WEADSF 10003.
Cependant vous pourrez brancher le relais WE 81111 sur la sortie gâche de votre platine de rue pour avoir un contact sec pour déclencher l'ouverture de la motorisation.
Par contre vous ne pourrez passer par une autre alimentation que les piles.
j'installe un LC SER.R1;
Mon portail s'ouvre avec un bouton poussoir, suis-je ajouter l'option WE8111BIS?
L'équipe
Bonjour,
Si vous avez un WEPA 201LC SER.R1, il faudra en effet positionner ce relais entre la sortie gâche et la motorisation pour l'actionner.
Bonjour ,
j'ai récemment un poser un visiophone extel memo2 tout fonctionne a merveille le seul bé mol c'est l'ouverture du portail a l'aide du bouton qui ne fonctionne pas et donc mon portail electrique date d'environ 10 ans et donc le relai de commande 8111 est grillé je voudrais donc le changer et je suis tombé sur ce boitier de commande ,il faudra le raccorder sur le bornier d'ouverture portail du visiophone pour précisé je n'ai pas de gache electrique
pour infos voici les infos du relai qui est présent sur la carte du portail electrique :
Extel 8111
type : G6D
alimentation fils rouge + noir >12 V.AC/DC
fils blanc x2 contact travail
est-ce que ce boitier peut faire l'affaire ??
L'équipe
Bonjour,
Si vous utilisez la sortie contact sec du visiophone, il ne faut pas raccorder le relais WE8111. Celui ci n'est prévu que si vous envoyez du 12V (type ouverture de gâche). Dans votre cas il faudra débrancher le relais et brancher directement les fils du contact sec de sortie de la platine de rue.
bonjour,
j'ai un visiophone EXTEL 2200 E dont la platine intérieur est alimentée par un transfo 15V je voudrais pouvoir ouvrir mon portail motorisé avec un somfy Evolvia 400 me faut-il un adaptateur de commande d'automatisme entre la caméra extérieur et la motorisation (motorisation contact sec) si oui lequel car à priori le WE8111 Bis fonctionne en 12V et ou faut il le brancher.
Merci de votre réponse
L'équipe
Bonjour,
Votre platine de rue ressort du 12V. Donc le relais WE8111 pourra convenir. Il faut le brancher entre la sortie gâche de la platine et la motorisation.
Bonjour,
J'ai un interphone WEPA 401 que je souhaite connecter à l'automatisme de mon portail. La sortie est-t-elle un contact sec ou dois-je mettre le relai? Merci de votre retour.
L'équipe
Bonjour,
La sortie du WEPA 401 est alimentée. Il faudra passer par ce relais pour avoir un contact sec.
bonjour
possédant un interphone extel mobi dois je utiliser le boitier 8111bis pour le connecter si oui ou connecte t'on le fil rouge et noir sur le boitier electronique ?
merci
L'équipe
Bonjour,
Si vous alimentez le boitier avec des piles et que vous souhaitez déclencher l'ouverture d'une motorisation de portail, il faudra brancher ce produit sur la sortie gâche du boitier avec les fils rouge et noir. Les fils blancs vont sur la carte électronique. Si vous alimentez voter boitier avec un transformateur ou autre source d'alimentation continue, vous n'aurez pas besoin de ce module.
bonjouT
je desirerai connecter un digicode sur un interphone extel Telia ne pouvant pas connecter les deux sur la gache (il y a un conflit dans les signaux) puis je connecter un we8111 pour palier a ce problème ? Et comment?
Merci
L'équipe
Bonjour,
Oui vous pourrez. Il faudra brancher ce relais en sortie gâche du boitier électronique de la platine de rue du Telia. En sortie du relais (fils blancs) vous vous branchez sur le clavier KLAVY 3 109115. Et vous branchez le clavier sur votre gâche.
Lors d'une demande d'ouverture depuis le combiné, vous ferez un contact sec sur le clavier qui actionnera son relais comme si vous aviez composé le code d'ouverture.
Bonjour,
j'ai un doute quant au branchement du module WE8111 bis vers mon visiophone WEVPSF 659: Pas de probleme concernant les deux fils blancs, en revanche sur quelles bornes relier les fils rouge et noir qui sont indiques 12v:est-ce sur les borniers representant un contact ouvert ou sur celui indiquant +/-?
merci
L'équipe
Bonjour,
Il faut relier les deux fils rouges et noir du petit relais sur la sortie gâche électrique du boitier électronique de la platine de rue (ou vous avez deux fils rouges et noirs pré câblés ou vous avez un bornier +/- selon les versions.
bonsoir nous avons brancher comme vous avez dit et sa ne fonctionne pas un blanc sur portail et l'autre sur fleche et le noir et le rouge sur le fil que l'on a mis a partir de la camera borne 3 et 4 pour rejoindre le rouge et le noir avec un domino dite moi si il y a autre chose a faire ; que voulez vous dire par contact (sec) a racorder sur la commande" poussoir "de l'automatise merci d'avance pour vos explication .
L'équipe
Bonjour,
Merci de répondre au mail que nous vous avons envoyé le 19/05/2014 et de ne plus poster dans cet espace, qui est prévu pour des questions sur les produits, et non pour une aide à l'installation.
urgent pouvez vous me dire comment le branche sur la carte memoire de l'automatisme vera extel car ont y arrive pas merci pour me donne c'est information M M
L'équipe
Les fils rouge et noir du relais servent à l'entrée courant, les fils blancs étant destinés à être branchés sur la motorisation, sur les borniers STR et Masse pour l'ouverture totale.
bonsoir j'arrive pas a brancher l adaptateur de commande d'automatisme de portail we 8111 bis qui doit servir pour ouvrir a partir du visiophone extel lena 18 merci de me dire comment faire
L'équipe
Bonjour,
A moins que vous vouliez avoir un deuxième type d'ouverture (ouverture piéton) sur votre motorisation, vous n'avez pas besoin de ce relais, le LENA18 ayant déjà un contact sec. D'une manière générale, les fils rouge et noir du relais servent à l'entrée courant, les fils blancs étant destinés à être branchés sur la motorisation.
j'ai installé un interphone audio extel mobi Ed 11.2012 VI que je fais fonctionner avec les 4 piles LR 20 qui sont prévues.
je veux mettre un interrupteur côté intérieur du portail pour déclencher la gâche électrique 12 V continu/alternatif; j'ai besoin de 12 V continu (pas d'installation de câble prévue pour alimentation transfo);je prévois donc de monter un bloc de 8 piles LR20 dans un boîtier plexo pour alimenter la gâche (j'ai essayé ça fonctionne).
1°: ai-je encore besoin de mes 4 piles dans le boitier d'origine pour faire fonctionner l'interphone?
2°: ai-je besoin de l'adaptateur WE 8111 bis pour protéger mon circuit électronique?
3°: mes 8 piles LR20 suffisent elles à tout faire fonctionner? interphone = gache avec bouton poussoir intérieur?
peut-on avoir le schéma de câblage de l'adaptateur pour essayer de comprendre son fonctionnement?
merci de vos réponses précises
cordialement
L'équipe
Bonjour,
Vous aurez encore besoin des 4 piles pour faire fonctionner l'interphone.
Vous n'aurez pas besoin de ladaptateur WE8111 BIS pour protéger votre installation.
Vos piles ne suffiront pas à tout faire fonctionner. Si vous branchez vos piles sur les borniers prévus pour recevoir une alimentation continue, il n'y aura plus de mise en veille de la platine de rue, vos piles vont se vider en un rien de temps.
Si vous voulez alimenter votre gâche avec des piles en série, soit, mais vous ne devrez pas mettre cette installation sur l'interphone.
L'adaptateur sert à transformer du 12V en 0V, pour faire des déclenchements d'ouverture de motorisation de portail. Vous avez deux fils en entrée sur lesquels vous branchez votre source 12V. Vous avez ensuite deux fils qui vont vers les contact de la motorisation.
Bonjour, avez-vous un équivalent en 24v ?
L'équipe
Bonjour,
Nous n'avons de relais contact sec pouvant recevoir du 24V au primaire.
bonjour, j'ai pose un WE8111 sur un portail Anthea Avidsen...le portail ne s'ouvre pas...par contre la telecommande devient"folle" ouverture partielle...fermeture quasi immediate....donc j'ai deconnecte WE8111
une solution, svp
merci
L'équipe
Bonjour,
Avec quel modèle d'interphone avez vous connecté le WE8111? Si ce visiophone/interphone dispose déjà d'une sortie ouverture contact sec, il n'est pas nécessaire de raccorder le relais 8111. Cela provoque des interférences et la motorisation ne reconnait plus le signal d'ouverture.
Bonjour,
Comment peut-on vérifier le bon fonctionnement du boitier?
Une tension continue de 26V entre dans le boitier et aucune tension n'en sort !
L'équipe
Bonjour,
Ce produit évite toute tension destructrice sur la carte de la motorisation il est donc tout à fait normal qu'il n'y est pas de tension à la sortie (= contact sec).
L ADAPTATEUR WE 8111 BIS PEUT IL ETRE ALLIMENTE AVEC 6 VOLT ALTENATIF OU CONTINU
MON EMAIL LEON.BRUNNER@ORANGE.FR. MERCI D AVANCE POUR VOTRE INFORMATION.
L'équipe
Uniquement en 12V alternatif ou continu
Posez votre question technique avant d'acheter (Hors question SAV)
Si vous avez une question après vente (SAV), utilisez la page d'aide
Avis vérifiés Adaptateur WE 8111 BIS : transformer un contact alimenté 12V en contact sec (pour commander un portail)
Ces informations vous ont-elles été utiles ?
Sav en france
02 47 34 08 80 (non surtaxé)
02 47 34 08 80 (non surtaxé)
Livraison gratuite
Dès 80€ en point relais
Dès 80€ en point relais
Paiements sécurisés
CB, Paypal, 4X sans frais (via Paypal)
CB, Paypal, 4X sans frais (via Paypal)
Questions sur votre commande
02 47 34 08 88 (non surtaxé)
02 47 34 08 88 (non surtaxé)
