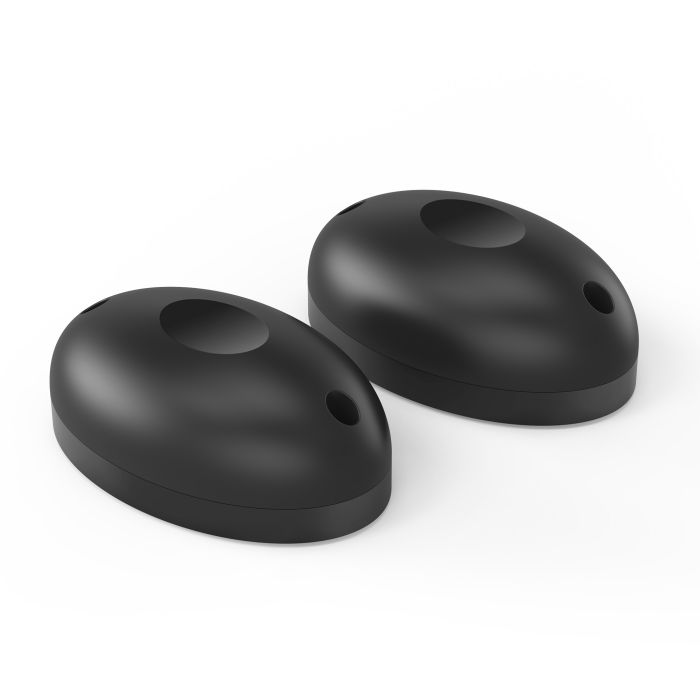

Photocellules pour toutes motorisations de portail 12V/24V - Avidsen

Optez pour des photocellules de qualité avec cette paire de cellules photo électriques fabriquées par Avidsen. Celles-ci sont compatibles avec les motorisations pour portail Avidsen comme par exemple la motorisation pour portail battants ORANE 400 (ref : 114156), l’automatisme pour portail coulissant OREA 500 (ref : 114453) ou encore la motorisation à bras articulés pour portail à battants STYRKA 300 (ref : 114153)

Profitez en plus d’une garantie de 3 ans sur ce jeu de photocellules. Ainsi, vous êtes certain de pouvoir en profiter un maximum.

+ d'informations
39 €00
Référence : 114359
Soyez rassurés les produits reconditionnés fonctionnent parfaitement bien.
Même garantie que le produit neuf :
Le packaging est abîmé. Le produit est complet et l’emballage n’a pas été ouvert.
Garantie 6 mois
Le packaging a été ouvert mais le produit est complet. Il a été contrôlé et testé par le Service Après-Vente de Maisonic
NeedHelp installateur chez vous en moins de 24h
En stock

Description

Optez pour des photocellules de qualité avec cette paire de cellules photo électriques fabriquées par Avidsen. Celles-ci sont compatibles avec les motorisations pour portail Avidsen comme par exemple la motorisation pour portail battants ORANE 400 (ref : 114156), l’automatisme pour portail coulissant OREA 500 (ref : 114453) ou encore la motorisation à bras articulés pour portail à battants STYRKA 300 (ref : 114153)

Profitez en plus d’une garantie de 3 ans sur ce jeu de photocellules. Ainsi, vous êtes certain de pouvoir en profiter un maximum.

Les avantages des photocellules Avidsen 114359

Ces détecteurs vont vous permettre d'assurer la sécurité et la fermeture automatique de votre portail de maison.

Les compatibilités des détecteurs de personnes pour portail

En fait les photocellules sont compatibles avec toutes les motorisations 12 V et 24 volts de chez Avidsen. Il est indispensable d’avoir des photocellules sur votre motorisation afin d’assurer votre sécurité et celle de votre entourage.

Celles-ci se composent d’un émetteur ainsi que d’un récepteur à rayons infrarouges. Les cellules photo électriques permettent de détecter l’obstacle et vont transmettre l’information à la motorisation. La fermeture du portail est ainsi stoppée.

Afin de fonctionner correctement, ces photocellules Avidsen nécessitent une alimentation 12 Vac/Vdc ou 24 Vac/Vdc ainsi qu’un contact de sortie de 1 A maximum.

De plus, elles sont économiques puisqu’elles ne consomment que très peu. En effet, la photocellule émettrice (TX) consomme 20 mA et la réceptrice (RX) 25 mA uniquement lorsque le portail est en fonctionnement.

Les deux cellules photo électriques Avidsen doivent être bien alignées l’une par rapport à l’autre et suffisamment proche. La portée est de 10m.

Pratique, ces photocellules portail possèdent une température de fonctionnement comprise entre -20 à +60°C.

Schéma de câblage

Tous les schémas de cablage sont sur les notices des motorisations. Par exemple, si vous souhaitez le schéma pour une Styrka 300, reportez-vous à la notice de la styrka 300,... Faites de même avec les autres motorisations.

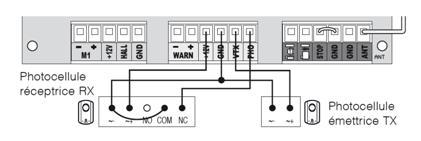

Exemple de schéma de câblage avec carte CA2B9SLDTR


Caractéristiques Techniques

Spécificités :

  • Alimentation : 12 Vac ou 12 Vdc ou 24 Vac ou 24 Vdc.
  • Portée : 10m
  • Contact de sortie : 1 A maximum.
  • Consommation émetteur : 20 mA
  • Consommation récepteur : 25 mA.
  • Température de fonctionnement : -20 à +60°C

Points forts

  • Compatibles avec toutes les motorisations de portail Avidsen
  • Tout passage d'une personne, d'un animal ou bien détection d'un obstacle aura pour effet de stopper l'automatisme de portail
  • Portée large
  • Faible consommation

Caractéristiques techniques Photocellules pour toutes motorisations de portail 12V/24V

Type de produit
Accessoire pour motorisation
Accessoires pour motorisation
Photocellule
Compatible avec
Motorisation Avidsen (toutes)
Marque
Avidsen
Référence
114359
EAN
3660211143599

Notices Photocellules pour toutes motorisations de portail 12V/24V

Notice 114359

Compatible avec Photocellules pour toutes motorisations de portail 12V/24V

Avidsen



Avidsen, connectez votre habitat

Marque française dans le domaine de la motorisation de portail, Avidsen a réussi à se démarquer grâce à sa réactivité par rapport aux besoins des consommateurs. Acteur de référence dans l’univers de la maison connectée, Avidsen conçoit des produits faciles à installer, à utiliser ainsi qu’accessibles à tous.

Maisonic a sélectionné pour vous les meilleurs produits Avidsen. Notre catalogue englobe un large panel de motorisation de portails à battants ou coulissant, des télécommandes, des interphones et visiophones couleur, des kits d’alimentation solaire, des claviers à codes, carillons et d’autres accessoires. Maisonic vous propose également des produits Avidsen novateurs pour sécuriser votre habitation. Caméras de vidéosurveillance intérieur/extérieur, détecteurs de mouvement, d’ouverture, avertisseurs de fumée, alarmes, mini- alarme, etc de marque Avidsen sont sur Maisonic. L’ensemble des produits Avidsen est garanti entre un à cinq ans selon le produit (la garantie est détaillée sur chaque fiche produit Maisonic) pour assurer votre entière satisfaction.

Questions et réponses Photocellules pour toutes motorisations de portail 12V/24V

Bonjour, Vos photocellules ref 114359 peuvent'ils remplacer les photocellules ref 654359 pour le XP500+ évolution 3 ref 654121 ? D'après le site elles sont compatibles avec toutes les motorisations avidsen. Tony.D

Bonjour,

Les photocellules 114359 seront en effet compatible.


Bonjour je viens d’acheter un kit v350 avidsen,et dans la notice il est noté qu’il me faut les photocellules réf :654302 vendez vous cela? Merci Dave.B

Bonjour,

Les photocellules 654302 sont remplacées par la référence 114359.


Vous dites dans le mode d’emploi qu’il faut du câble 2 brins, merci, le plan monte qu’il faut du 3 brins je dois retirer tout. David.S

Bonjour,

Il n'est pas fait mention dans la notice d'une utilisation exclusive de câble 2 brins. Les 3 câbles devant relier la photocellule RX  à la carte électronique apparaissent bien sur la notice pour tous les modèles de cartes électroniques concernées.


bonjour je cherches paire d autocellules avidsen de marque astrell 350 ref 614404 c est la motorisation du portail et la ref des autocellules est 614429 est ce bien la bonne sil vous plait Isabelle.M

Bonjour,

Les photocellules compatibles sont disponibles sous la référence 114359


Bonjour j'aimerais avoir le cablage des cellules car sur la notice il y a un schéma avec 5 branchements sur la RX et que mes cellules il y en a que 4 sur la RX et 2 sur la TX François.G

Bonjour,

Afin de pouvoir vous renseigner au mieux, nous vous invitons à nous faire parvenir un mail: service-technique@maisonic.com en y mentionnant votre numéro de commande maisonic ainsi que la référence de votre motorisation de portail.


avez vous des photocellules pour portails adyx réf : RX et TX (sur leurs schéma de cablage) ludovic.M

Bonjour,

Les photocellules sont uniquement compatible avec les motorisations Avidsen et Extel


Brs, je recherche module éclairage WEATCR (extel), mais introuvable, auriez vous une autre solution alternative, cdt. Jean-Pierre.G

Bonjour,

Nous sommes navrés, mais nous n'avons pas de solution de remplacement.


ces cellules sont elles compatibles pour portail Mhouse ? Gérard.F

Bonjour,

Nous sommes navrés, mais elles sont uniquement compatibles avec les motorisations Avidsen/Extel


je voudrais le schema de branchement de 4 photocellules 104359 avec armoire styrka 300 Jean claude.M

Bonjour,

le schéma de câblage est disponible dans la notice à la page 26, vous trouverez la notice disponible ici


Bonjour,je viens de commander un ouvre portails de marque avidsen B250. es que ces photocellules sont compatible avec ce modèle ouvre portail? Merci patrick.J

Bonjour,

Oui, ces photocellules sont compatibles avec le B250 Avidsen


Bonjour, ces photocellules sont elles compatibles avec la motorisation avidsen Khea ref: 104152? merci d'avance pour vôtre réponse Nicolas.B

Bonjour, oui elles sont compatibles.


Bonjour Quel section de fil pour cellule portail. Merci

Pour vos photocellules , il vous faut une section de 0.75mm²


bonjour Ces photocellules sont elles compatibles avec l'Orea 500 + ?

Bonjour,

Nous vous informons que ces photocellules sont bien compatibles avec l'Oréa 500 +


bonjour les photocellules ref.114359 sont-elle compatible avec la motorisation v350
Bonjour, ces photocellules sont compatibles avec votre motorisation V350
