Cette motorisation de portail est la solution optimale pour vous simplifier le quotidien tout en sécurisant votre propriété. Vous pourrez motoriser votre portail bois, fer, alu ou PVC de 4 mètres et jusqu'à 200 Kg. L'ouverture peut être à votre choix installée vers la droite ou vers la gauche. Fermeture du portail automatique ou semi-automatique. Avec passage piéton en toute sécurité grâce à l'arrêt automatique sur obstacle et retour en arrière.
Motorisation de portail coulissant Avidsen Zénia Motorisation en 12 Volts
Résumé
Compatible avec
Avantage produit
Un des principaux accessoires est le digicode qui permet d'ouvrir le portail de l'extérieur avec un code et donc pas besoin de télécommande.
Une électronique de pointe pour une fiabilité sans faille
Que vous souhaitiez davantage sécuriser votre portail ou simplement faciliter votre quotidien, l’installation d’un moteur pour portes de garage ou portails coulissants est la solution idéale. Mais en termes d’automatisme, il est impératif d’investir dans un système performant pour éviter notamment les blocages intempestifs lors de l’ouverture ou la fermeture. La motorisation Avidsen Zénia est un produit à l’excellent rapport qualité / prix, doté d’une électronique intelligente et de pièces robustes. En effet, vous pouvez opter pour un mode automatique, qui lancera la fermeture du portail après 2 minutes, ou bien un mode semi-automatique avec une fermeture par télécommande. Son système vous permet de programmer un sens d’ouverture vers la droite ou vers la gauche selon la configuration de votre aménagement extérieur. Votre portail coulissant pourra également se manœuvrer avec 2 types d’ouverture : une ouverture complète en appuyant sur le bouton « ouverture totale » d’une des télécommandes ; une ouverture partielle, pour laisser passer un piéton. Dans ce cas, le portail ne s’ouvrira que sur 1,20 m. Si vous disposez d’un visiophone compatible, vous pourrez également paramétrer ces deux options d’ouverture sur votre boîtier intérieur.
Un mécanisme sécurisé et personnalisable
Sur ce produit haut de gamme, le fabricant a porté une attention toute particulièrement au niveau de sécurité du système. Il est possible de régler le niveau d’intensité de détection des obstacles ainsi que la vitesse d’ouverture et de fermeture. Ces paramètres sont essentiels si vous avez des enfants ou des animaux susceptibles de franchir le portail. S’il détecte un obstacle, le moteur du portail ne forcera pas et relâchera immédiatement la pression exercée. Vous ne craigniez donc pas d’abîmer fortement votre voiture et votre mécanisme si jamais vous ne vous apercevez pas de la fermeture du portail. De plus, ce kit de motorisation dispose d’un mode ‘fermeture automatique » et d’un mode « collectif » qui permettent de rouvrir le portail et redémarrer la temporisation après une détection d’obstacle. Les photocellules qui seront également installées renforcent quant à elle la sécurité de votre automatisme. En effet, elles envoient un faisceau infrarouge d’un bout du portail à l’autre. Si celui-ci est « coupé » par un quelconque obstacle, le portail s’arrête et se réouvre. Ce système minimise les risques d’impacts. Tant que le faisceau reste coupé, le portail ne se ferme pas. Au bout de 3 minutes de blocage, le portail reste ouvert et se met en veille. Ce système est sécuritaire, mais aussi pratique lors d’un déménagement par exemple. À noter également que le démarrage de l’ouverture se fait progressivement et les derniers centimètres avant la fermeture se font au ralenti ; un degré supplémentaire pour votre sécurité et celle de votre famille.
La motorisation de portail coulissant Avidsen Zénia fonctionne grâce à son système électrique. Il peut malheureusement arriver qu’une coupure d’électricité rende le moteur hors service. Dans ce cas, vous pourrez toujours ouvrir manuellement votre portail en le faisant glisser sur le rail fixé au sol. Il suffit pour cela de débrayer le motoréducteur, accessible sous le capot du moteur.
Des kits complets pour une installation rapide
Votre motorisation Avidsen Zénia vous sera livrée avec un kit complet, qui comprend toutes les pièces détachées et les accessoires indispensables à son installation. Si vous êtes à l’aise avec les câblages électriques, vous pouvez installer vous-même votre motorisation. Dans le cas inverse, nous vous recommandons vivement de confier l’installation à un opérateur spécialisé. Celui-ci sera à même de paramétrer vos télécommandes, fixer les boîtiers du moteur à l’aide de crémaillères et de le raccorder au système électrique.
Quelles différences existe t’il entre le moteur de portail coulissant Avidsen Zenia en 12v et en 24v?
la motorisation 24v aura sensiblement plus de couple que la motorisation 12v et sera donc un peu plus réactive.
L’entretien de votre portail automatisé
Selon la typologie de votre portail et du système que vous aurez choisi, il est recommandé de lubrifier les pièces pour qu’elles restent fonctionnelles (sauf si elles sont scellées). Vous devez par exemple graisser régulièrement les roues ou les charnières pour vous assurer que le portail peut s’ouvrir et se fermer correctement. Pour être sûr de bien entretenir votre mécanisme, référez-vous aux recommandations du fabricant Avidsen. Un bon entretien est la garantie d’un système fiable durant de longues années !

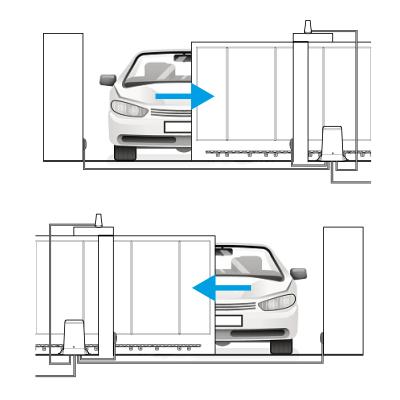

La motorisation Zénia s'adapte au sens d'ouverture que vous souhaitez

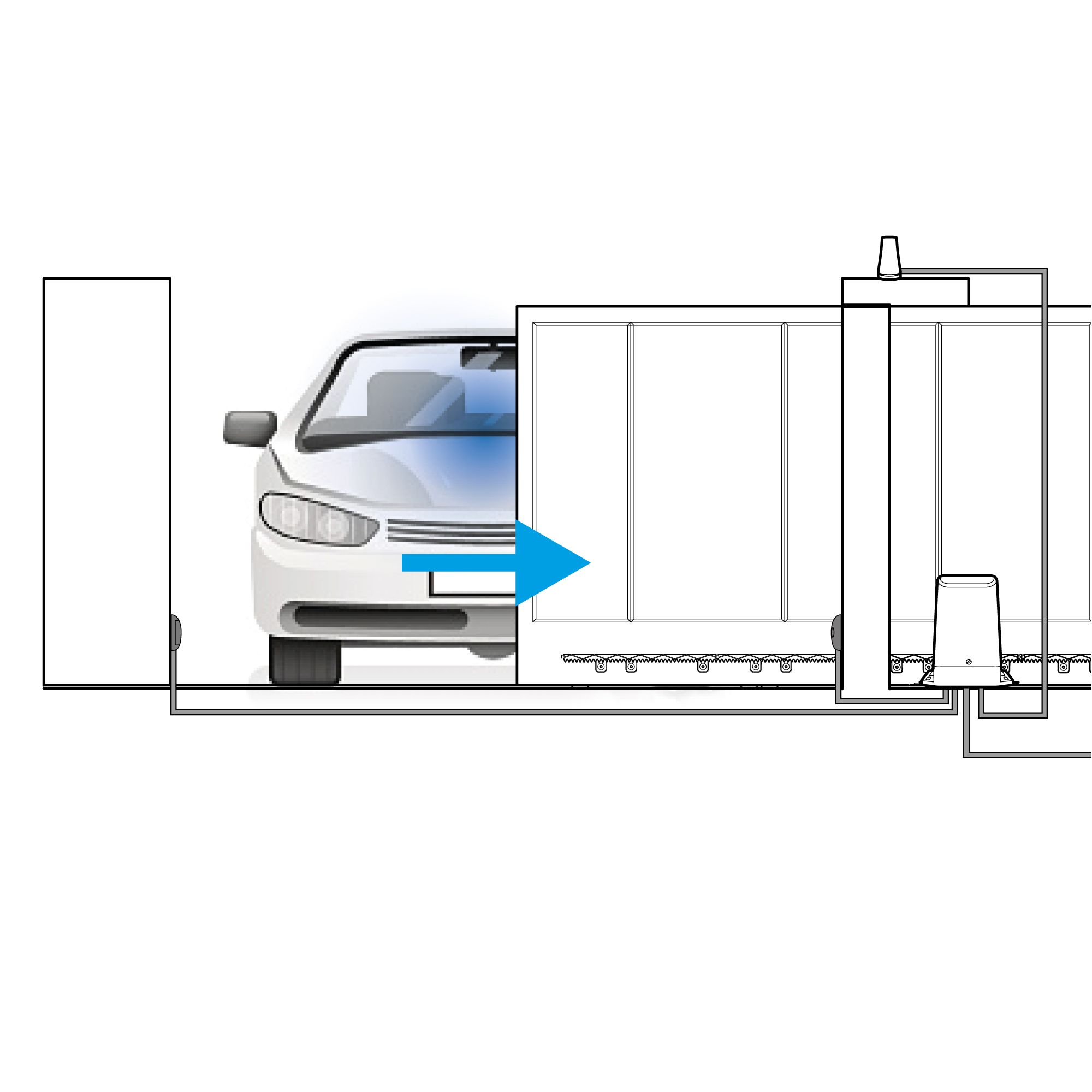

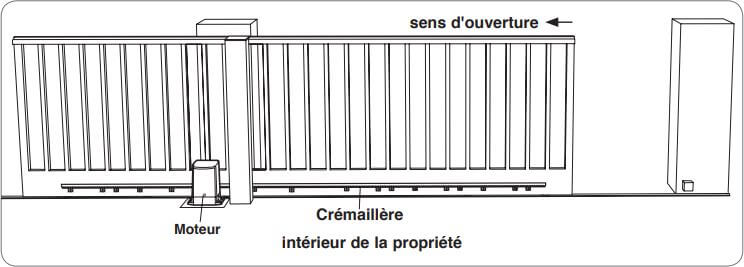

Ouverture du portail de la droite vers la gauche (DG) vue de l'intérieur de votre terrain.

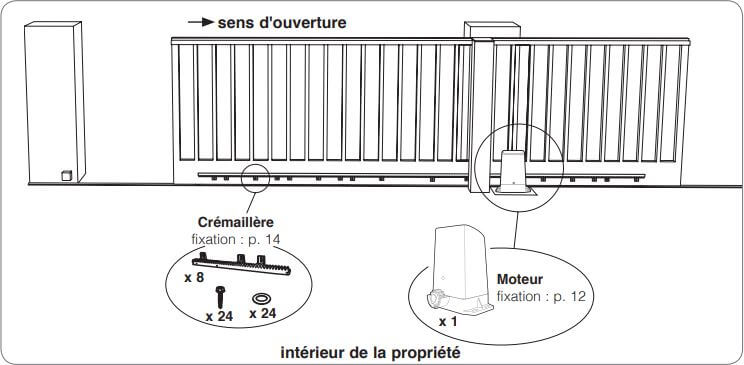

Ouverture du portail de la gauche vers la droite (GD) vue de l'intérieur de votre terrain.
En cas de coupure, utilisez le déverrouillage manuel du moteur.
Afin de pouvoir manœuvrer manuellement le portail, il est nécessaire de débrayer le motoréducteur. Ôtez le capot du moteur et basculez le levier de débrayage vers la droite.

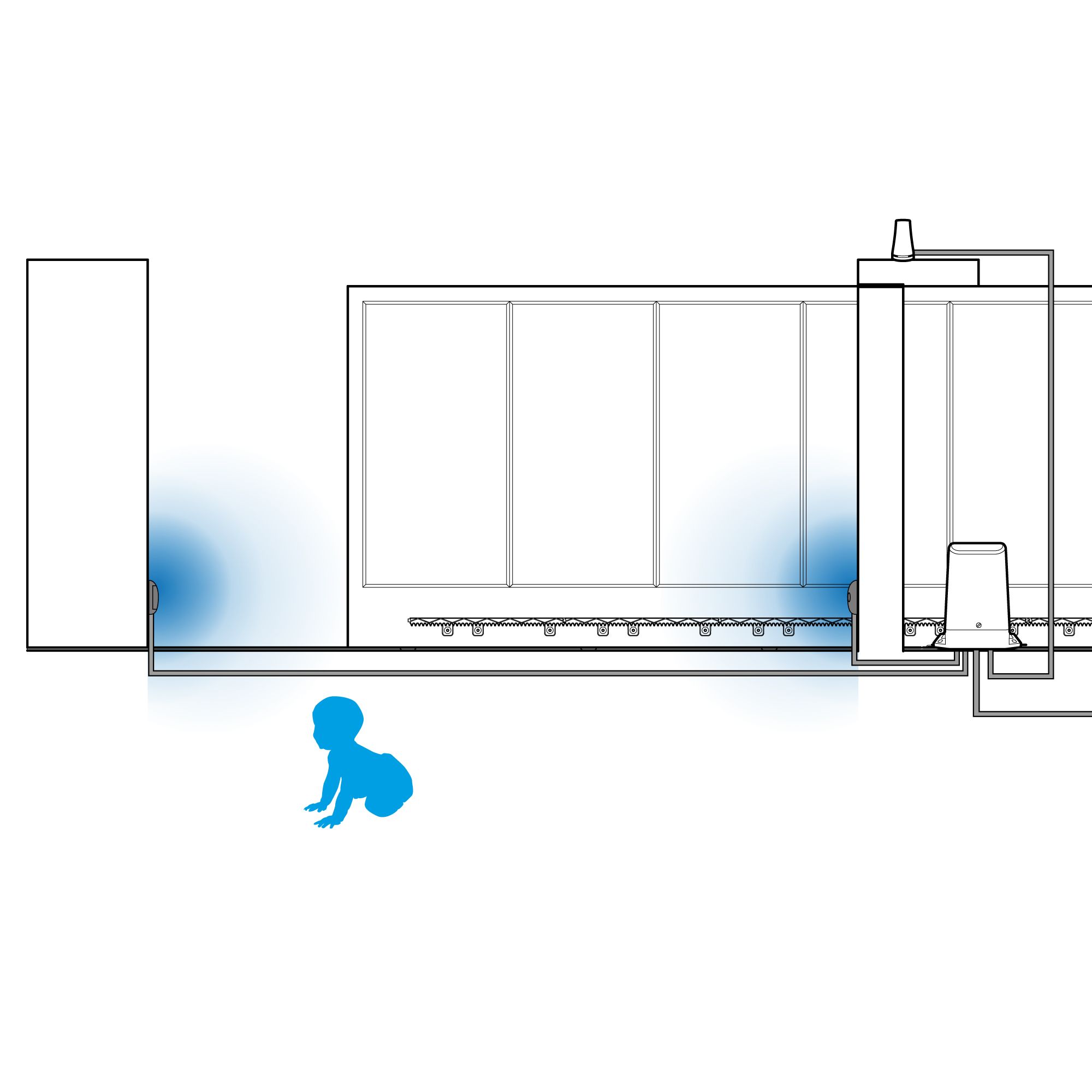

Fermeture du portail sécurisé : arrêt sur obstacle et retour arrière.
Il existe au moins 2 niveaux de détection pour garantir la sécurité du portail :
Photocellules : Pendant la fermeture, si un objet ou une personne vient couper le faisceau infrarouge entre les deux photocellules de protection du portail, le portail s’arrête et repart en ouverture. Si la fermeture automatique est activée, la temporisation démarre. Si à la fin de la temporisation le faisceau de photocellules est coupé, le portail attend que le faisceau soit libéré avant de se refermer. Si au bout de 3 minutes, le faisceau n’est toujours pas libéré, la fermeture automatique est annulée et le système se met en veille.
Détection d'obstacle : Pendant le mouvement, le portail peut être amené à heurter un obstacle. Par sécurité, si le moteur force de trop, le portail s’arrête, relâche la pression et le feu clignotant émet des doubles flash pendant 30 secondes. Si la détection d’obstacle se produit pendant la fermeture et que le mode de fonctionnement est «fermeture automatique» ou «collectif», le portail se rouvre et la temporisation redémarre.
Passage piéton : ouverture partielle du portail.
Il existe deux types de commande pour manœuvrer le portail :
Commande d’ouverture totale : Activation par un bouton de télécommande programmé pour l’ouverture totale ou par l’entrée contact sec (Via un visiophone).
Commande d’ouverture partielle : au lieu de s'ouvrir complètement, le portail va s'ouvrir seulement d'1,20 m. Activation par un bouton de télécommande programmé pour l’ouverture partielle ou par l’entrée contact sec (Via un visiophone).

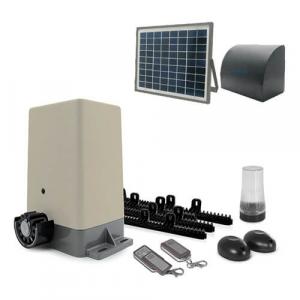

La motorisation Zénia peut fonctionner sur une batterie chargée par des panneaux solaires
Cette motorisation peut être complètement alimentée par l’énergie solaire. Pour cela, il existe un kit à batterie et panneau solaire (non fournis) à connecter en remplacement de l’alimentation 230V.

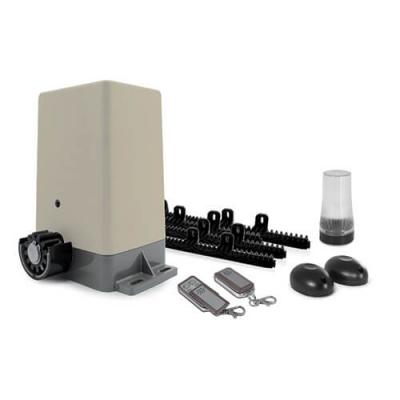

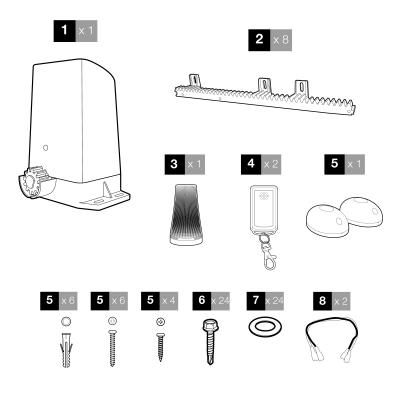

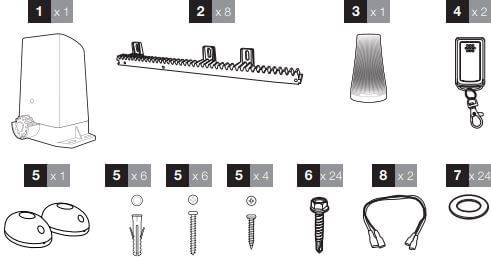

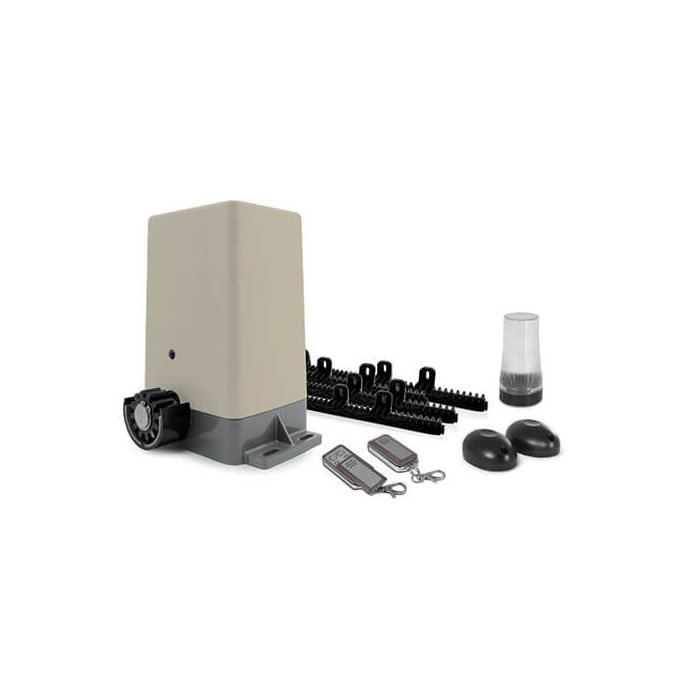

Motorisation Zénia : un kit complet
- 1 : Motoréducteur = moteur 24V ou 12V
- 2 : Huit crémaillères de 50 cm (soit 4 m)
- 3 : Feu clignotant en 24 V ou 12V
- 4 : Deux télécommandes
- 5 : Photocellules et sa visserie
- 6 : Vis diamètre 5 mm x longueur 25 mm à tête hexagonale pour fixer les crémaillères
- 7 : Vingt-quatre rondelles de diamètre 7 mm
- 8 : Deux câbles pour batterie de secours (batterie non fournie)
Caractéristiques Techniques
Compatible : Tous types de portails : Alu, Fer, Bois ou PVC
Dimensions et poids maxi du portail : 4m/jusqu'à 200kg
Ouverture : De gauche à droite ou de droite à gauche
Garantie : 2 ans
Caractéristiques du motoréducteur :
Type : Motorisation + électronique de commande intégrée
Composition : Moteur 24V ou 12V, Réducteur mécanique, Electronique de commande
Alimentation : 230Vac ou 12Vdc par batterie de secours
Puissance maxi. : 150W
Force maxi. : 400N
Durée de fonctionnement assignée : 10 minutes
Nombre maximum de cycles/heure (un cycle = une ouverture + une fermeture) : 10
Force nominale : 300N
Température de fonctionnement : -20°C/ +60°C
Indice de protection : IP44
Débrayage manuel : Oui
Ouverture piétonne : Oui
Nombre de télécommandes mémorisables : 20 avec 1 bouton commande portail et 1 bouton commande piéton
Caractéristiques du feu clignotant :
Type : Eclairage à LED 2W maxi, Clignotement géré par la carte électronique
Alimentation : Tension maxi d’alimentation : 24VDC ou 12V
Température de fonctionnement : -20°C/ +60°C
Indice de protection : IP44
Caractéristiques de la télécommande :
Type : Modulation AM de type OOK. Codage de type Rolling code à 16 bits (soit 65536 combinaisons possibles)
Fréquence : 433,92MHz
Alimentation : 12V par pile A27 ou MN27
Touches : 4 touches
Puissance rayonnée : < 10mW
Autonomie : 1 an à raison de 10 utilisations de 2 sec. par jour
Température de fonctionnement : -20°C/ +60°C
Indice de protection : IP40 (Utilisation uniquement en intérieur : maison, voiture ou lieu abrité)
Caractéristiques des photocellules :
Type : Détecteur de présence à faisceau infrarouge modulé. Système de sécurité de type D selon la EN 12453
Constitution : 1 émetteur TX et 1 récepteur RX
Alimentation : 12Vdc, 12Vac, 24Vdc, 24Vac
Puissance maximum assignée : 0.7W la paire
Sortie :1 sortie à contact sec normalement fermé (COM/NC)
1 sortie à contact sec normalement ouvert (COM/NO)
Angle d’émission/ Angle de réception : 10° environ / 10 ° environ
Portée : 15m maximum (portée qui peut être réduite à cause de perturbations climatiques
Nombre de photocellules connectables : Il est possible de connecter jusqu’à 5 récepteurs RX en série
Température de fonctionnement : -20°C/+60°C
Indice de protection : IP44
Points forts
- La motorisation est de conception électronique française et garantie 2 ans.
- Pour une sécurité optimale, il y a un arrêt automatique du portail en cas d’obstacle accompagné d'un retour en sens inverse pour dégager l’obstacle.
- Sécurisation passive : protection contre les tentatives d’effraction.
- Les télécommandes ont une portée de 100 mètres.
- Cette motorisation est compatible avec tous types d’interphones audio et vidéo du marché qui permettent l'ouverture du portail depuis l’interphone ou le visiophone.
- La motorisation possède un programme auto diagnostic pour détecter les érreurs d'installation.
- Pour vous faire gagner du temps, la fonction «copie» de télécommande vous aidera à dupliquer la programmation sur plusieurs télécommandes.
- Cette motorisation de portail est compatible avec le kit d’alimentation solaire réf. 114373 (en option, non inclus dans ce kit). Ce kit d’alimentation photovoltaïque permet à votre motorisation de fonctionner grâce à l’énergie solaire sans recours à une connexion électrique.
Une installation facile pour tout type de portail coulissant
Choisir Zénia pour l’accès à votre propriété, c’est faire le choix d’une motorisation parée pour s’installer sur tout type de portail coulissant. Vous pouvez en effet l’installer sur un portail coulissant en bois, en fer, en PVC ou en aluminium. Cette motorisation Avidsen s’engage à être robuste, faite pour durer dans le temps. Zénia peut donc supporter des battants de portails allant jusqu’à 4 mètres de longueur et 200 kilos.
Avec ce type de motorisation, vous pouvez ouvrir votre portail en le faisant coulisser vers la droite ou vers la gauche, peu importe. Zénia s’adapte à l’environnement de votre propriété, quelle que soit sa configuration. Si par exemple, il y a une grande allée entre votre garage et votre portail, pas de problème. Vous pouvez compter une distance de 100 mètres maximum entre votre télécommande et sa motorisation.
Avidsen vous propose une motorisation qui s’adapte à vos besoins et aux caractéristiques de votre battant de portail coulissant. Ainsi, vous pouvez régler la force, la vitesse et l’accélération du battant en paramétrant votre motorisation Zénia. Cette dernière vous proposera ensuite différents mode de fermeture et d’ouverture :
- Le mode automatique après temporisation ;
- Le mode semi-automatique en appuyant sur le bouton de la télécommande ;
- Le mode de gestion des ouvertures et fermetures grâce au système de photocellules.
Des fonctionnalités qui enrichissent votre motorisation
Avidsen vous garantit la pérennité de son système de motorisation Zénia avec plusieurs fonctionnalités qui lui évitent l’usure et vous assurent un confort d’utilisation optimal :
- Le portail démarre progressivement et ralentit en fin de course ;
- Le portail s’ouvre partiellement si vous ouvrez seulement à un piéton ;
- Le portail repère les obstacles éventuels. Il arrête automatiquement sa course en cas d’obstacle et fait marche arrière, le temps pour vous de dégager la coulisse.
En plus de ces atouts, Zénia a encore de quoi vous séduire, des options qui s’avèrent indispensables au quotidien :
- Vous disposez d’un clé vous permettant de déverrouiller manuellement le portail. Pas de risque de ne pouvoir ni entrer ni sortir ;
- Vous profitez d’un produit de motorisation doté de l’expertise française en matière de conception électronique. Un point fort pour assurer la pérennité et la maintenance de votre motorisation ;
- Vous êtes rassuré. La solidité de Zénia, sa facilité d’utilisation et ses différentes options en font un équipement de protection des accès à votre domicile. Vous êtes protégé contre les tentatives d’infraction ou d’intrusion malveillantes.
Votre motorisation s'accorde avec d'autres systèmes
Zénia peut tout à fait se coordonner avec votre solution de portier vidéo précédemment installée. En effet, Avidsen a conçu une motorisation compatible avec la grande majorité des interphones audio et vidéo qui sont présents sur le marché. Cette compatibilité est pratique pour vous chaque jour. Vous ouvrez votre portail à un visiteur depuis votre interphone. Votre hôte s’annonce et gare sa voiture dans votre cour sans que vous ayez à faire quoi que ce soit. Vous lui répondez, c’est réglé.
Zénia est alimenté, si vous le souhaitez, via un kit d’alimentation solaire (non fourni, en option), par le biais de panneaux photovoltaïques. En plus de l’argument environnemental indéniable, cette solution vous offre plusieurs avantages :
- Votre installation est durable, vous ne risquez pas de « panne » ;
- Vous n’avez pas besoin de vous lancer dans des travaux d’installation électrique qui pourraient enlaidir votre cour, votre allée. C’est aussi une économie certaine ;
- Vous faites des économies sur votre facture électrique.
Avec cette motorisation de portail, vous faites entrer votre domicile dans l’ère de la maison connectée. En implémentant un module récepteur Wifi, votre motorisation est connectée. Zénia d’Avidsen est donc compatible avec Guardian (réf. 520015) chez Thomson et HomeGate (réf. 127041) chez Avidsen.
Questions techniques avant achat
Bonjour, vous pouvez installer 2 motorisations de portail coulissant, pour cela, il faut absolument avoir une butée centrale et les butées en ouverture.
Bonjour,
La crémaillère est en nylon renforcé.
Bonjour,
pour éviter toute casse assurez vous d'avoir un jeu de 2à 3 mm au maximum.
Bonjour,
La télécommande supplémentaire est disponible ici , pour la programmation nous vous invitons à suivre celle de la notice de la motorisation
Bonjour,
Chaque crémaillère de 50cm pèsent 490g
Bonjour,
Vous pouvez commander la référence 104452 https://www.maisonic.com/Cremaillere-gauche-Avidsen-104452-104452.html ou 104453 https://www.maisonic.com/Cremaillere-Droite-Avidsen-104453-104453.html.
Bonjour,
La motorisation 644412 sera remplacée par la référence 114457.
A noter qu'il sera nécessaire d'adapter légèrement votre installation.
Bonjour,
Vous pouvez programmer jusqu'à 20 boutons soit 10 télécommandes en ouverture totale et partielle
Bonjour,

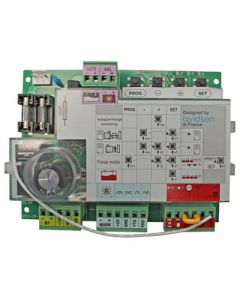

Si la carte présente un défaut et doit être remplacée, alors vous pouvez commander la référence 580038. Si vous la remplacez, il faut reprogrammer les télécommandes dessus ainsi que réaliser un nouvel autoapprentissage.
Pour un diagnostic, nous vous invitons à contacter l'assistance technique par téléphone au 02 47 34 08 80.
Bonjour,
vous devez prendre des fusibles temporisés.
Bonjour,
nous vous invitons à vous à prendre la carte avec la référence 580038 sur notre site
Bonjour,
la référénce de la carte est la 580038
Bonjour,
La batterie de secours compatible est disponible sur ce lien :
https://www.maisonic.com/batterie-secours-avidsen-12v.html
Caractéristiques
| Type de produit | Motorisation de portail |
|---|---|
| Détection automatique des obstacles (anti-écrasement) | Oui (anti-écrasement) |
| Programmation en autoapprentissage | Oui (autoapprentissage) |
| Prédisposition pour alimentation solaire | Oui (alimentation solaire) |
| Télécommande | Inclus |
| Commandable par interphone | Oui (commandable) |
| Déblocage manuel en cas de coupure d'électricité (débrayage) | Oui (débrayage) |
| Ouverture partielle pour piéton | Oui (ouverture piéton) |
| Ouverture du portail | Coulissant |
| Remplissage du portail | Ajouré / semi-ajouré, Plein |
| Longueur totale du portail | Jusqu'à 4 m |
| Mais aussi | Ouverture vers la droite ou vers la gauche, Télécommande sans fil |
| Poids du portail | Jusqu'à 200 kg |
| Marque | Avidsen |
| Comment voulez-vous alimenter ? | Alimentation filaire (220 Volts) |
| Tension d'alimentation du moteur | 12 Volts - DC (Courant continu) |
| Garantie (produit neuf) | 3 ans |
| Connecté | Connectable (en option) |
