Extel VERA - Motorisation à vérin portail battants

Name: Extel VERA - Motorisation à vérin portail battants
SKU: 760405
Price: 319 EUR
Availability: OutOfStock

Référence : 760405

Voir les documents

319,00 €

Bientôt disponible

Nous vous proposons en remplacement

Motorisation connectée à vérins pour portail à battants : 2.5m/250kg par battant - XV250 - Extel Umii - 761003

Référence : 761003

Voir le produit

Résumé

Motorisez votre portail à battant avec la motorisation Extel VERA. La solution VERA est adapté à tout type de portail qu'il soit ajouré ou semi-ajouré, s'ouvrant vers l'intérieur ou vers l'extérieur. La motorisation Extel VERA peut être montée des portails ayant des vantails de maximum 200kg (200kg x 2 vantails) et d'une largeur de 2m.

Installation et utilisation ultra simple. La solution Extel VERA est la motorisation qui vous comblera tous vos besoins.

Questions techniques avant achat

Bonjour, Le portail doit faire 4m au maximum. Le vantail doit faire 2 m. Le vérin n'ira pas pour un vantail de 2m80. Je vous invite à faire l'acquisition d'un modèle ORANE 104154.

Chargement en cours...

Bonjour, Pour des raisons de sécurité, vos vérins seront toujours à l'intérieur de votre propriété. Le VERA fait bien une ouverture vers l'extérieur (90° max)

Chargement en cours...

Bonjour, Si vos gonds sont situés à moins de 13cm des bords internes de vos piliers, cette motorisation pourra convenir. un bon moyen pour faire une commande d'ouverture à distance serait un interphone/visiophone. Nous ne pouvons vous garantir que la télécommande fonctionne sur 70m.

Chargement en cours...

Bonjour, Si nous comprenons bien votre installation, vous ne pourrez pas installer de motorisation. En effet lorsque le vantail est ouvert, il faut compter un espace de dégagement, pour éviter tout écrasement et surtout pour que vos moteurs ne touchent justement le mur. Si vous n'avez pas au moins 15cm d'espace entre votre mur et votre moteur, vous ne pourrez pas monter une motorisation en applique sur votre portail.

Chargement en cours...

Bonjour, Tout dépend de la matière de vos vantaux, de savoir si ils sont pleins ou ajourés, de leur taille, de la distance entre la face interne de vos piliers et le placement de vos gonds. Si vous avez des vantaux lourds et pleins et une distance avec les gonds importantes, il est préférable de faire l'acquisition d'une motorisation à bras.

Chargement en cours...

Bonjour, La motorisation VERA ne sera pas plus compliquée à installer qu'un Astrell 85. Le principe reste le même. Cette motorisation est de meilleure qualité qu'une motorisation de marque ASTRELL.

Chargement en cours...

Bonjour, La motorisation sera bien disponible le 17 Juin 2013

Chargement en cours...

Bonjour, Si vous souhaitez annuler la temporisation et ne refermer la motorisation que sur ordre des télécommandes, nous vous invitons à tourner au maximum vers la gauche le potentiomètre VR2 PAU.

Chargement en cours...

Bonjour, Lorsque vous avez brancher les photocellules, avez vous fait un nouvel auto apprentissage? Nous vous invitons à vérifier également que le potentiomètre PAU VR2 sur la carte électronique ne soit pas tourner au maximum.

Chargement en cours...

Bonjour, Vous pouvez n'actionner qu'un seul vantail. En revanche il faut faire un autoapprentissage avec les deux moteurs, même si le deuxième n'est pas fixé. Une fois l'apprentissage fait, vous pourrez n'utiliser que l'ouverture en passage piéton pour actionner qu'un vantail.

Chargement en cours...

Bonjour, Vous pouvez trouver les pièces détachés auprès du constructeur EXTEL.

Chargement en cours...

Bonjour, Lors de la phase d'autoapprentissage, la motorisation se ferme-t-elle jusqu'à la butée? Si non, cela veut dire que vous avez mal positionné les vérins sur vos vantaux, et vous invitons à prendre l'installation.

Chargement en cours...

Bonjour, Cela va dépendre de vos armatures. En quelle matière sont elle faites? Metal? aluminium? PVC?

Chargement en cours...

Bonjour, Les moteurs à vis sans fins ne sont pas conseillés pour des vantaux pleins, encore moins pour des vantaux flexibles en PVC. Vous risquez de déformer votre portail. Si vous souhaitez quand même motoriser votre portail, vous devrez placer les vérins le plus bas possible sur votre portail.

Chargement en cours...

Bonjour, Si vous positionnez PAU au maximum, la motorisation ne fermera pas tant que vous ne lui aurez pas donner l'ordre radio ou filaire de se refermer.

Chargement en cours...

Bonjour, Non ce n'est pas possible.

Chargement en cours...

Bonjour, Cet endroit n'est pas prévu pour signaler un dysfonctionnement. Nous vous invitons à prendre contact avec le constructeur au 0892 35 00 69.

Chargement en cours...

Bonjour, Si vous voulez une ouverture totale à partir du bouton poussoir, il faut brancher deux fils sur les bornes STR et la masse.

Chargement en cours...

Bonjour, Les moteurs sont précablés sur 2m pou l'un et 6m pour l'autre. Pour les accessoires vous devrez installer vous même les câbles.

Chargement en cours...

Bonjour, Oui c'est possible.

Chargement en cours...

Bonjour, Cela n'a pas d'importance.

Chargement en cours...

Bonjour, En effet vous devrez raccorder chaque fil marron sur le bornier LED de la carte électronique.

Chargement en cours...

Bonjour, Vous ne pouvez pas inverser les moteurs. Le moteur gauche doit être installé à gauche, pareil pour le droit. La solution consiste soit à couper le câble du moteur gauche pour le mettre sur le moteur droit, soit vous achetez du câble pour mettre sur le moteur droit.

Chargement en cours...

Bonjour, Dans votre cas, si vous souhaitez installer cette motorisation, vous devrez rogner votre pilier, de façon à pouvoir installer les vérins à 13cm maximum de vos gonds.

Chargement en cours...

Bonjour, Pour votre situation vous devez installer des motorisation à bras. Vous pouvez installer le modèle BORA 760406 avec des bras long supplémentaires (en cours de réapprovisionnement).

Chargement en cours...

Bonjour, Si votre bouton poussoir ne fournit pas de courant et est branché en contact sec, alors il pourra fonctionner de la même manière avec le VERA.

Chargement en cours...

Bonjour, Nous vous invitons à vérifier que le potentiomètre VR6 ne soit pas tourné au maximum vers le +.

Chargement en cours...

Bonjour, C'est normal qu'il y ait un relâchement après l'arrivé en butée.

Chargement en cours...

Bonjour, Cela fait que vous avez une distance C de 15cm, ce qui ne va pas puisque le VERA ne peut être installé qu'avec une distance C de 13cm maximum. Nous vous invitons soit à repositionner vos gonds à 13cm ou moins de la face interne de votre pilier, soit de dégager quelques cm sur votre pilier pour installer vos moteurs. Si vous arrivez à avoir une distance C de 13cm, pour une ouverture à 90°vous devrez positionner votre patte à 11.5cm de l'axe des gonds, trou n° 1. Nous vous invitons à vous référer à la notice page 11 pour avoir toutes les côtes https://www.avidsen.com/fr/produit/760405fr

Chargement en cours...

Bonjour, Il faut appuyer sur le bouton de la télécommande avant que les moteurs n'arrivent en fin de course. Cela va l'arrêter et le moteur va attendre une nouvelle impulsion sur la télécommande pour inverser son mouvement (et donc se fermer)

Chargement en cours...

Bonjour, Si vous n'utilisez pas de batterie de secours, alors oui vous devrez accéder à votre propriété pour débrayer vos moteurs.

Chargement en cours...

Bonjour, Non ce n'est pas possible.

Chargement en cours...

Bonjour, Vous n'êtes pas obligé de brancher une batterie de secours pour un bon fonctionnement des vérins. La batterie ne sert qu'en cas de coupure de courant.

Chargement en cours...

Bonjour, Il n'est pas possible d'inverser les boutons A pour ouverture totale et B pour ouverture partielle. Par contre vous pouvez changer de canal, et utiliser les bouton C (ouverture totale) et D (ouverture partielle).

Chargement en cours...

Bonjour, Ce n'est pas possible. Il faut au moins une vingtaine de centimètres pour ouvrir à 90°.

Chargement en cours...

Bonjour, Les moteurs sont autobloquants. Quand les moteurs sont embrayés, il n'est pas possible d'actionner le portail à la main.

Chargement en cours...

Bonjour, Ce sera possible. Il faudra modifier la position du cavalier JP1 sur la carte électronique de la motorisation.

Chargement en cours...

Bonjour, Cette motorisation peut s'installer sur des battants en bois. Il faut faire attention à ce que ces battants ne soient pas pleins, à cause de la prise au vent et qu'ils ne dépassent pas 2m par vantail.

Chargement en cours...

Bonjour, Nous ne faisons que de la vente. Nous ne faisons pas d'installation et nous ne travaillons pas avec des entreprises spécialisées dans la pose des matériels vendus. Nous savons que les électriciens proposent désormais ce genre de service.

Chargement en cours...

Bonjour, Cette motorisation peut faire une ouverture vers l'extérieur en étant positionnée à l'intérieur de votre propriété.

Chargement en cours...

Bonjour, Nous vous invitons à lire la réponse déjà apportée à cette même question.

Chargement en cours...

Bonjour, Ce n'est pas un problème.

Chargement en cours...

Bonjour, Le relâchement est normal sur une motorisation VERA. C'est pour éviter de plier les portails en PVC. Si vous ne souhaitez pas de relâchement vous pouvez prendre contact avec le constructeur au 0892 35 00 69 afin qu'il vous envoie un nouveau processeur.

Chargement en cours...

Bonjour, Il n'est pas recommandé de mettre une cale. Il faudrait plutôt rogner votre pilier de 2cm pour positionner les moteurs.

Chargement en cours...

Bonjour, Il n'est pas possible de débrayer les moteurs de l'extérieur.

Chargement en cours...

Bonjour, Le kit solaire qui était compatible avec le VERA n'est plus disponible à la vente. Nous n'avons pas de produits équivalents.

Chargement en cours...

Bonjour, Dans votre cas l'installation de la motorisation pour une ouverture vers l'extérieur n'est pas possible. Il faudrait décaler la fixation des gonds vers l'extérieur de façon à avoir la distance nécessaire pour le positionnement des moteurs sur la même face que les vantaux.

Chargement en cours...

Bonjour, Nous n'avons pas de clé de débrayage. Il faudrait que vous preniez contact avec le constructeur au 0892 35 00 69, et que vous leur mentionniez le numéro sur le barillet. Si le constructeur a les clé correspondante, il vous en enverra un jeu, sinon il faudra changer le barillet.

Chargement en cours...

Bonjour, Il est déconseillé de mettre ces vérins sur un portail plein.

Chargement en cours...

Bonjour, Si vous ne voulez pas de fermeture automatique, il faut tourner le potentiomètre VR2 sur la carte électronique au maximum vers le +.

Chargement en cours...

Bonjour, Cette motorisation à vis sans fins convient pour les portails à 1 ou 2 battants, ajourés ou semi ajourés, s'ouvrant vers l'intérieur ou vers l'extérieur.

Chargement en cours...

Bonjour, L'isolation de l'entrée des câbles se fait par passe fil.

Chargement en cours...

Bonjour, Les fils moteurs sont pré-câblés sur les moteurs. Les passes fils sont fournis avec le boitier électronique.

Chargement en cours...

Bonjour, L'axe de traction du moteur est horizontal. Il n'est pas possible que votre moteur désaxe votre portail. Nous vous invitons à revoir votre installation.

Chargement en cours...

Bonjour, Il faut brancher un fil sur PED et l'autre sur le symbole de la flèche inversée.

Chargement en cours...

Bonjour, Ce n'est pas possible. Il faut minimum 2 cm entre les gonds et l'arrête de la face interne du pilier.

Chargement en cours...

Bonjour, L'application ExtelSmart ne sera pas compatible avec le VERA. Si il existe un récepteur Bluetooth qui puisse faire un contact sec, alors il serait compatible avec le VERA.

Chargement en cours...

Bonjour, Si vous avez un transformateur 12V 10A avec la bonne connectique, sur le principe, se sera possible. Après nous vous déconseillons d'utiliser cet appareil avec un transformateur autre que celui fourni avec l'automatisme.

Chargement en cours...

Bonjour, Il n'est pas possible de mettre l'antenne de côté. Elle doit obligatoirement être installée verticalement.

Chargement en cours...

Bonjour, C'est la solution raccord qui est préconisé. Vous pouvez utiliser un boitier de dérivation pour étanchéifier les connexions.

Chargement en cours...

Bonjour, Il n'est pas possible de débrayer les moteurs sans ces clés. Si vous ne parvenez pas à les récupérer, il faudra prendre contact avec Extel au 0892 35 00 69 pour déterminer si ils peuvent vous faire parvenir un nouveau jeu de clé. Sinon il faudra changer le mécanisme de débrayage des moteurs.

Chargement en cours...

Bonjour, Dans ce kit, il est fourni un gyrophare avec une antenne intégrée. Veuillez vérifier les connexions de cette antenne et installer le gyrophare sur votre pilier, afin qu'il n'y est pas d'obstacles physiques. Les perturbations radio réduisent la portée des télécommandes. En champs libre, la portée est de 50m.

Chargement en cours...

Bonjour, Le passage piéton s'effectue sur le moteur branché en M1 (le vantail qui s'ouvre en premier).

Chargement en cours...

Bonjour, il n'est pas possible de dépassé les cotes du constructeur au péril d'endommager prématurément votre installation, de plus, la longueur du bras ne permettra pas une ouverture plus accentué.

Chargement en cours...

Bonjour, cela dépend des cotes que vous avez, si elles respectent le gabarit de pose indiqué dans la notice, vous pouvez installer les moteurs.

Chargement en cours...

Bonjour, Nous sommes navrés, mais le modèle Vera fait l'objet d'une rupture définitive de stock.

Chargement en cours...

Bonjour, Seul l'embout de référence 962719 est compatible avec le bras de l'automatisme sous la référence 760405. Cordialement,

Chargement en cours...

Bonjour, Nous sommes au regret de vous annoncer que nous ne disposons malheureusement plus de module d'éclairage.

Chargement en cours...

Bonjour, Le Extel XV250 761003 est le remplacant du vera

Chargement en cours...

Bonjour, Les vérins de la motorisation sous la référence 760405 font l'objet d'une rupture définitive de stock. Cordialement,

Chargement en cours...

Bonjour, Malheureusement, cette motorisation fait l’objet d’une rupture de stock définitive en pièce détachée, Nous vous invitons à vous rendre sur notre site où vous pourrez retrouver un large choix d'automatismes, Cordialement,

Chargement en cours...

Produits avec la même application

Description

- Borniers de couleurs démontables, pour vous simplifier le raccordement des fils
- Mise en route simplifiée par auto-apprentissage
- Ouverture maximum: 120° vers l'intérieur et 90° vers l'extérieur
- Passage piéton
- Arrêt sur obstacle
- Déverrouillage manuel
- LEDS bleues décoratives
- Compatible avec n'importe quel portier audio/vidéo.

Garantie 4 ans, la solution Extel VERA est un kit complet de motorisation pour portail à 2 vantaux ajourés ou semi-ajourés d'une largeur de 4m et d'un poids n'excédant pas 400kg.

Grace à cette motorisation à vérins, votre portail pourra s'ouvrir à 120°. Sa mise en route ainsi que son utilisation simplifier fera de lui votre meilleur allié.

L'Extel VERA dispose également de nombreuses options de sécurité telles que l'arrêt sur obstacle, le déverrouillage manuel, ainsi que la fermeture manuelle ou automatique.

De couleur blanche, votre motorisation Extel VERA s'intégrera parfaitement dans votre environnement.

Le kit Extel VERA se compose de 2 moteurs 12V à vis sans fin, sans partie mobile apparente + 1 jeu de 2 photocellules + 1 clignotant + 1 antenne intégrée + 1 interface de commande pour tous les modèles de portiers (référence 681111 - inclus dans le boitier électronique) + 3 télécommandes + 2 jeux de butée interne.

Points forts

Caractéristiques Techniques

Spécificités :

- Alimentation: 230 V~
- Courant absorbé: 0,8 3,5 A sous 12 V par moteur
- Puissance: 40 W par moteur
- Couple fourni: 650 N
- Poids dun moteur: 3.4 Kg
- Vitesse rotation du moteur: 1400 tr/mn
- Degré de protection: IP44
- Temps de course à 90°: Environ 15 sec.
- Déverrouillage: Avec clef
- Température de fonctionnement: -20° C / +55° C
- Écoinçon à 90°: 20 cm mini

Attention: La distance entre le gond et la face interne du pilier doit être de 13 cm maximum !

Dimensions du VERA :

Moteur :

- Longueur (cm): 89
- Largeur (cm): 5
- Hauteur (cm): 8.5
- Course du chariot (cm): 34

Boitier électronique :

- Largeur (cm):22
- Hauteur (cm): 30
- Profondeur (cm):8.5

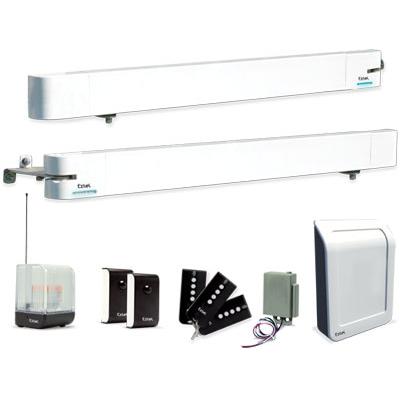

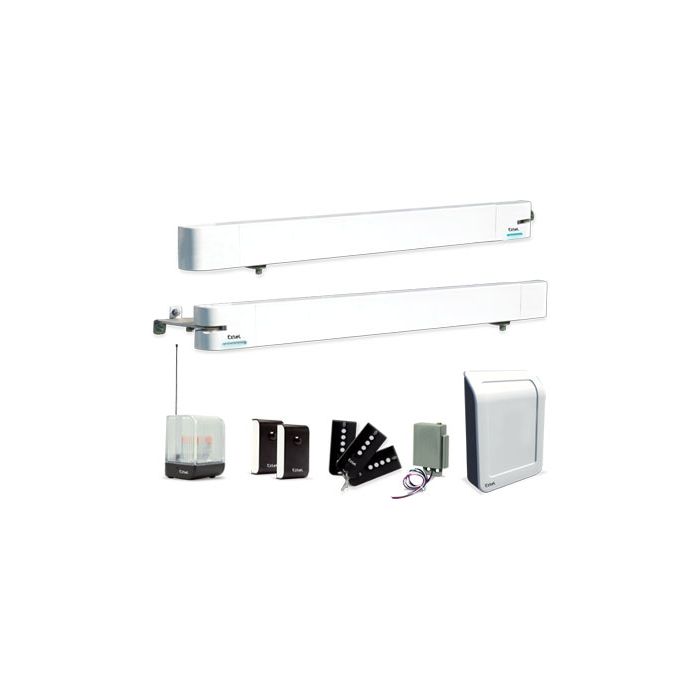

Contenu du kit :

- 2 moteurs 12V à vis sans fin, sans partie mobile apparente
- 1 jeu de 2 photocellules
- 1 clignotant + 1 antenne intégrée
- 1 interface de commande pour tous les modèles de portiers (référence 681111 inclus dans le boitier électronique)
- 3 télécommandes
- 2 jeux de butée interne

Garantie: 4 ans

Couleur: Blanc

Spécificités :

Attention: La distance entre le gond et la face interne du pilier doit être de 13 cm maximum !

Dimensions du VERA :

Moteur :

- Longueur (cm): 89
- Largeur (cm): 5
- Hauteur (cm): 8.5
- Course du chariot (cm): 34

Boitier électronique :

- Largeur (cm):22
- Hauteur (cm): 30
- Profondeur (cm):8.5

Contenu du kit :

Garantie: 4 ans

Couleur: Blanc

Documents à télécharger

Notice 760405
