- Détection d'obstacles avec fonction d'arrêt
- Adaptée pour de larges vanteaux
- Ouverture des vanteaux de 90° à 120°
- Ouverture rapide
- Interface de commande pour interphones et visiophones

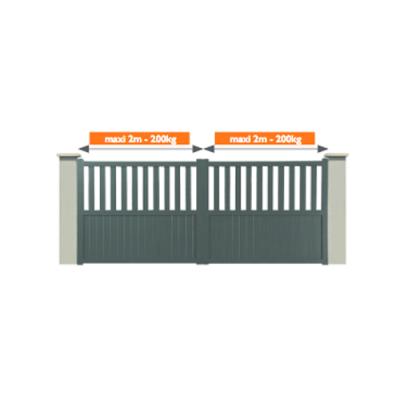

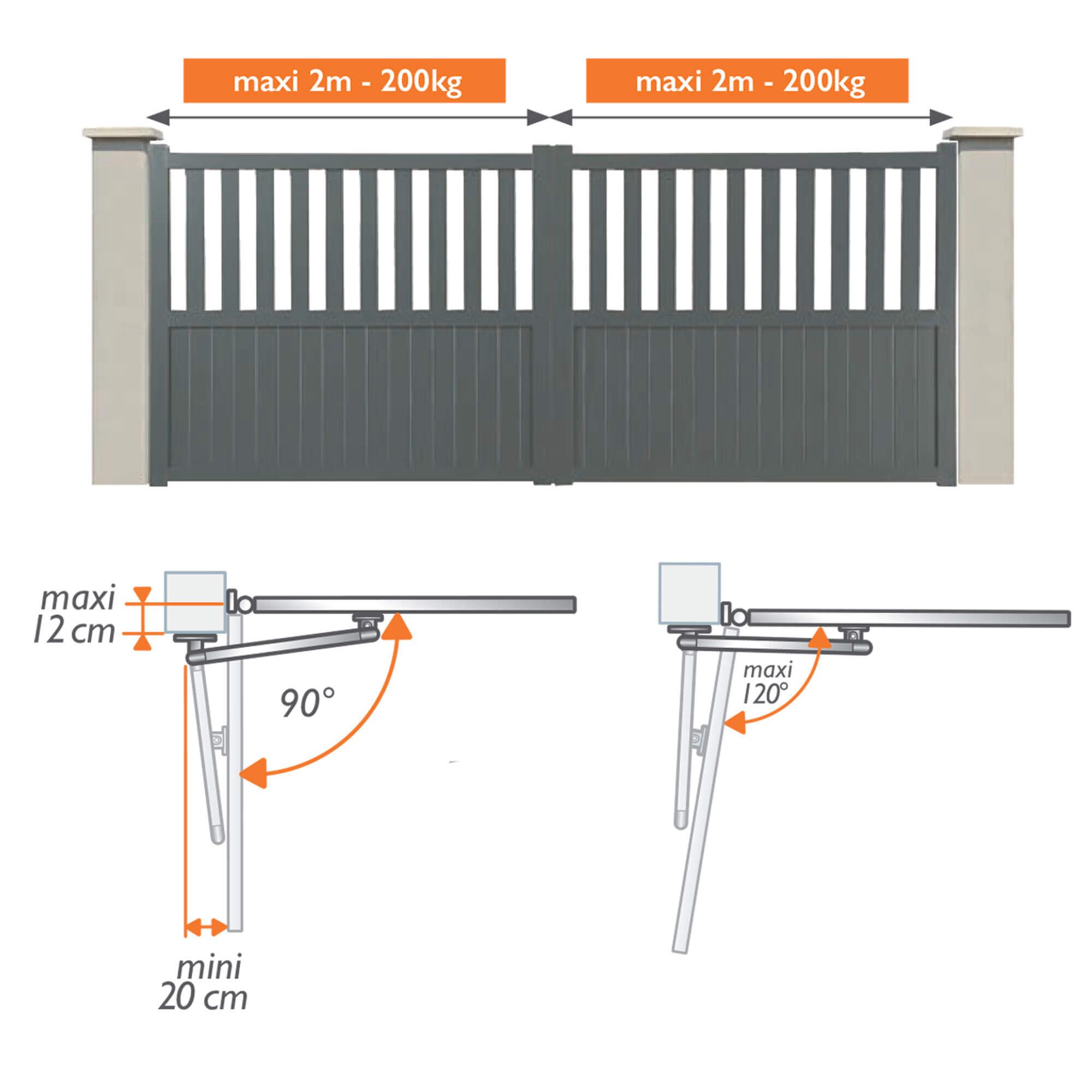

La motorisation à vérin Hello V fabriquée par Extel est adaptée pour des portails à vantaux ajourés mesurant chacun 2m maximum et pesant chacun 200kg maximum. Celle-ci est compatible avec différentes typologies d’ouvertures :
Ouverture asymétrique
Ouverture en pente
Ouverture vers l’extérieur
Portails asymétriques

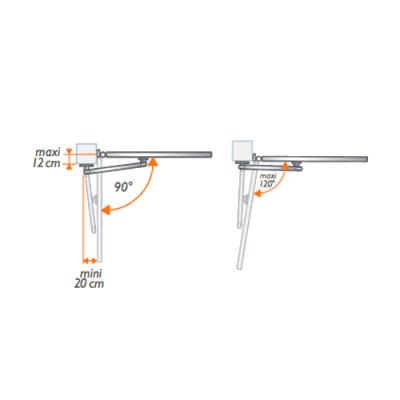

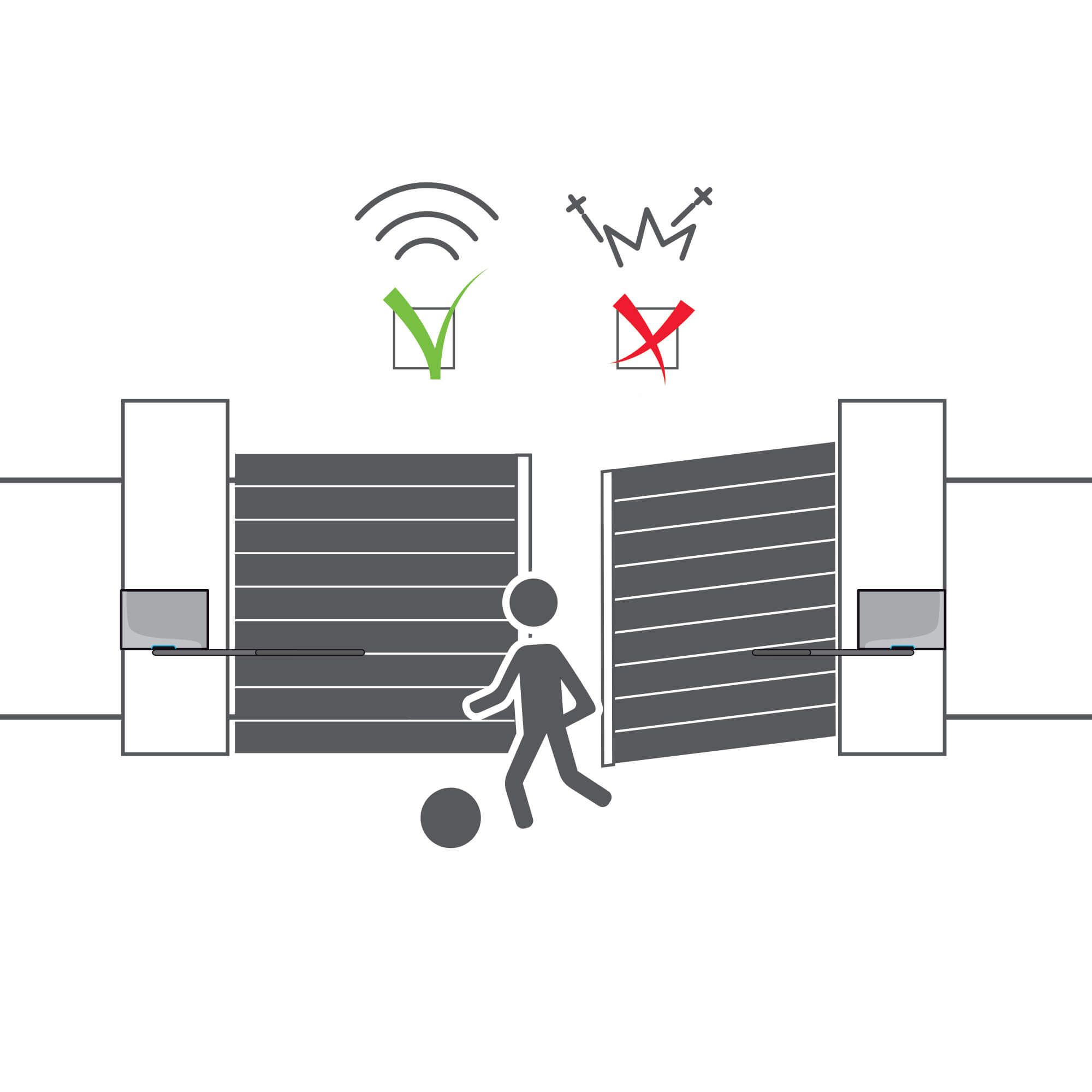

N’attendez plus avant de pouvoir sortir votre voiture. Grâce à cette solution motorisée à vérin, chaque vantail s’ouvre rapidement en 15 secondes à 90° et jusqu’à 120° en 25 secondes. Cet automatisme de portail est idéal et allie simplicité et sécurité grâce à sa fonction d’arrêt automatique lors de la détection d’un obstacle.
Garantie 3 ans, celle-ci sera présente à vos côtés pour les années à venir.
De plus, la solution motorisée Hello V s’installe facilement et rapidement grâce aux butées intégrées incluses qui contrôlent les fins de courses. Le raccordement est également très simplifié grâce à ses borniers couleurs démontables. Vous pouvez déverrouilliez l’automatisme pour portail battant en cas de coupure de courant ou de panne lors de l’installation avec une clé.

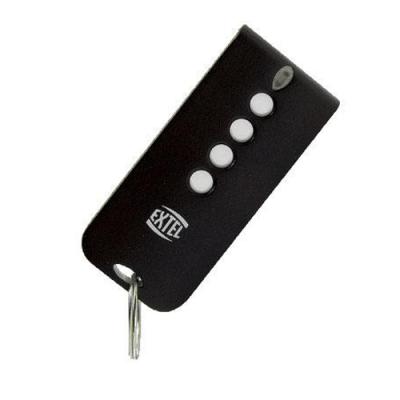

Pratique, vous pouvez commander celui-ci grâce à une des deux télécommandes ayant une portée de 30m en champ libre et une fréquence de 433 MHZ ce qui vous laisse un champ d’action relativement important. Jumelez la motorisation à vérin avec votre interphone ou votre visiophone grâce à une interface de commande (pour plus d’informations sur les interphones et visiophones compatibles, contactez notre service technique).

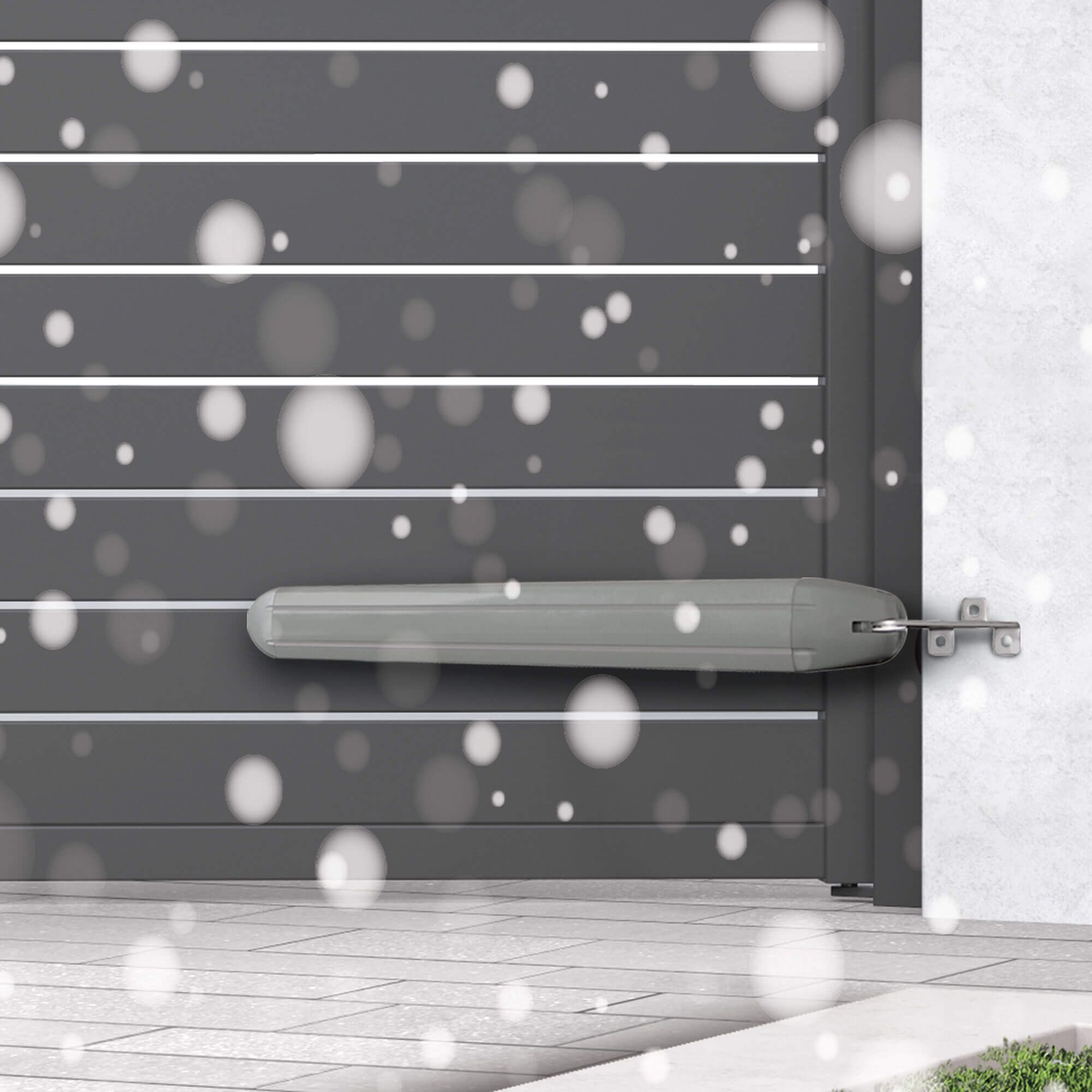

Votre portail à battant motorisé connecté s’ouvrira en toutes circonstances quelque soit les conditions climatiques avec une température d’utilisation comprise entre -20°C et +55°C. De plus, l’étanchéité IP44 protège la solution motorisée Hello V contre les corps solides supérieurs à 1mm et les projections d’eau provenant de toutes les directions.
Vous pouvez également paramétrer rapidement votre automatisme à vérin grâce à sa fonction auto-apprentissage. Différents réglages s’offrent à vous pour le personnaliser comme vous le souhaitez.
Vous pouvez contrôler :
La force moteur
Le temps de pause
La sensibilité à l’obstacle
Le temps de réaction à l’obstacle
Le délai d’ouverture
Celle-ci est disponible avec une finition métal gris pour une solution motorisée esthétique et moderne.

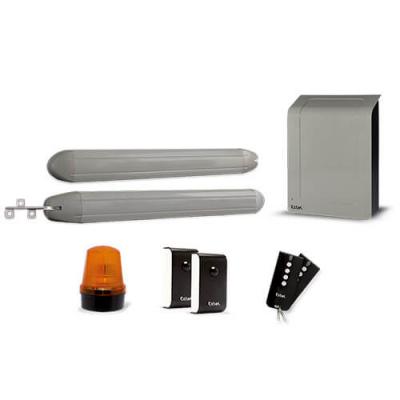

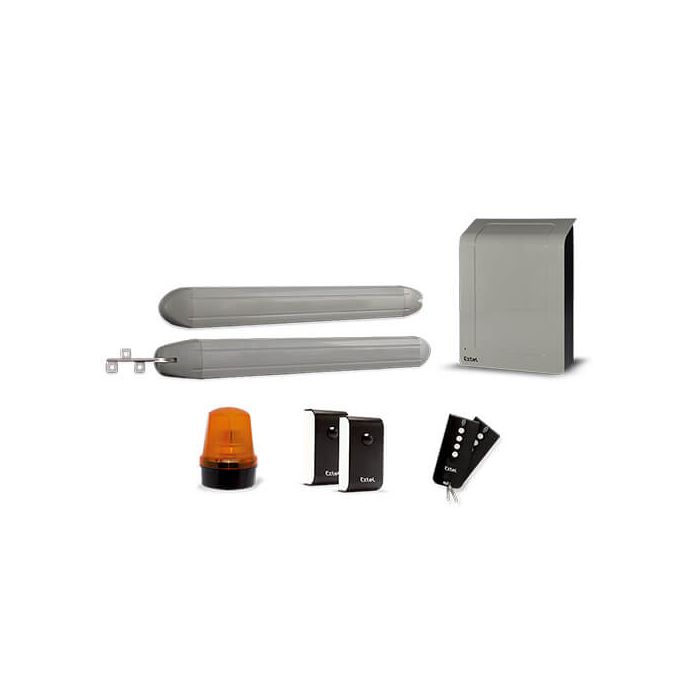

De surcroît, la motorisation à vérin Hello V pour portail battant est fournie avec ses accessoires qui comprennent 2 télécommandes 4 voies, 1 gyrophare, 1 paire de photocellules et 1 jeu de butée.
Points forts
- Détection d'obstacles avec fonction d'arrêt
- Adaptée pour de larges vanteaux
- Ouverture des vanteaux de 90° à 120°
- Ouverture rapide
- Interface de commande pour interphones et visiophones
Caractéristiques Techniques
Spécificités :
Données techniques
- Temps d’ouverture 15 sec (90°)
- Interface de commande pour interphones et visiophones
- Portée télécommande 30m en champ libre - fréquence 433MHz
- Poids maxi. par vantail 200kg
- Largeur maxi. par vantail 2m
- Alimentation kit : 230V~ 10A
- Moteur : 12V DC - 3,5A
- Puissance par moteur 40W
- Fins de course butée (incluses) ou au sol (non inclus)
- Déverrouillage clé
- Réglages : force moteur
temps de pause
sensibilité à l’obstacle
temps de réaction à l’obstacle
délai d’ouverture
- Température de fonctionnement : -20°C / + 55°C
- Etanchéité IP44
- Dimensions (mm) vérin : 80 (h.) x 850 (l.) x 50 (p.)
- Box : 300(h.) x 225(l.) x 80(p.)
- Finition métal gris
Accesoires fournis :
- 2 télécommandes 4 voies
- 1 gyrophare
- 1 paire de photocellules
- 1 jeu de butée
Garantie 3 ans
Caractéristiques techniques du Hello V
- Temps d’ouverture 15 sec (90°)
- Interface de commande pour interphones et visiophones
- Portée télécommande 30m en champ libre - fréquence 433MHz
- Poids maxi. par vantail 200kg
- Largeur maxi. par vantail 2m
- Alimentation kit : 230V~ 10A
- Moteur : 12V DC - 3,5A
- Puissance par moteur 40W
- Fins de course butée (incluses) ou au sol (non inclus)
- Déverrouillage clé
- Réglages :
- force moteur
- temps de pause
- sensibilité à l’obstacle
- temps de réaction à l’obstacle
- délai d’ouverture
- Température de fonctionnement : -20°C / + 55°C
- Etanchéité IP44
- Dimensions (mm) vérin : 80 (h.) x 850 (l.) x 50 (p.)
- Box : 300(h.) x 225(l.) x 80(p.)
- Finition métal gris
Pour portail ajouré ou semi ajouré
Vérifiez si le produit, à usage résidentiel, que vous venez d’acquérir convient à votre portail existant et que vous avez tous les éléments pour garantir « la sécurité ». Vérifiez en particulier les caractéristiques techniques (poids et dimensions du portail, ajouré ou plein, coulissant ou à vantaux……).
La motorisation Extel Hello V est idéale pour les portails ajourés. Néanmoins dans les zones avec peu de vent, vous pouvez l'utiliser avec des portails semi-ajouré comme le montre le tableau su dessous.

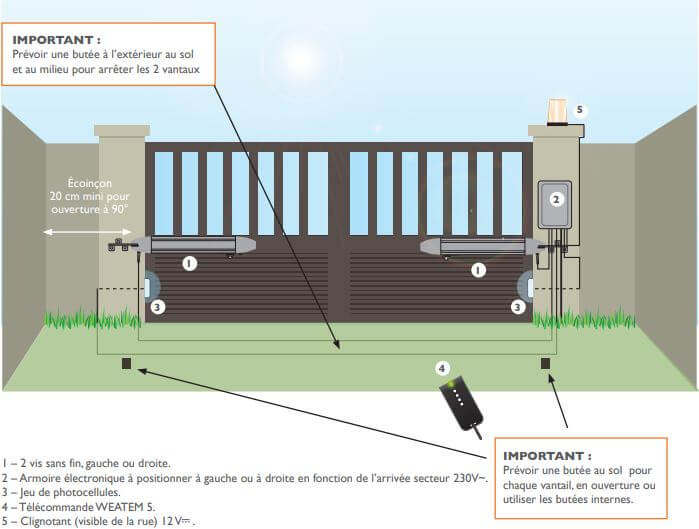

Grâce aux butées internes, plus besoin de butées au sol

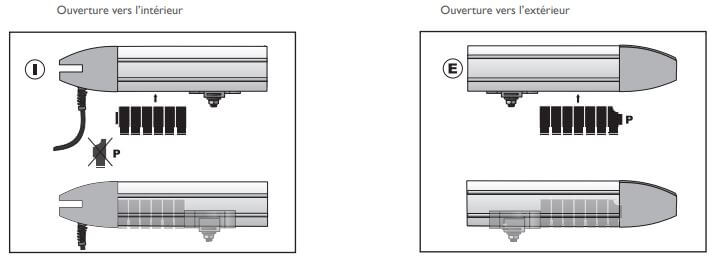

Vous devez utiliser les butées internes si vous n’avez pas les butées au sol (en ouverture). Déverrouiller les « vérins » (avec les clés), ouvrir le portail dans sa position d’ouverture maximum souhaitée. Placer la quantité de « dominos » pour que le charriot soit en pression à l’ouverture, « I » Les dominos sont à placer dans le moteur côté pilier pour un portail s’ouvrant à l’intérieur, dans ce cas ne pas utiliser la pièce « P ». « E » Pour une ouverture sur l’extérieure, les dominos sont à placer dans le moteur côté portail en terminant par la pièce « P ».

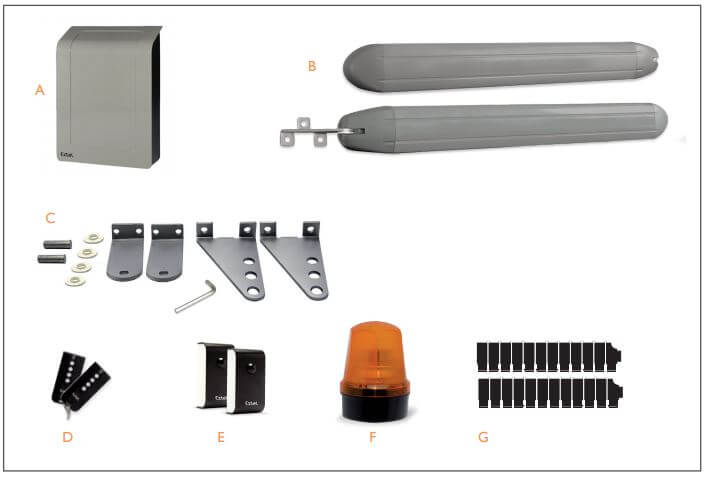

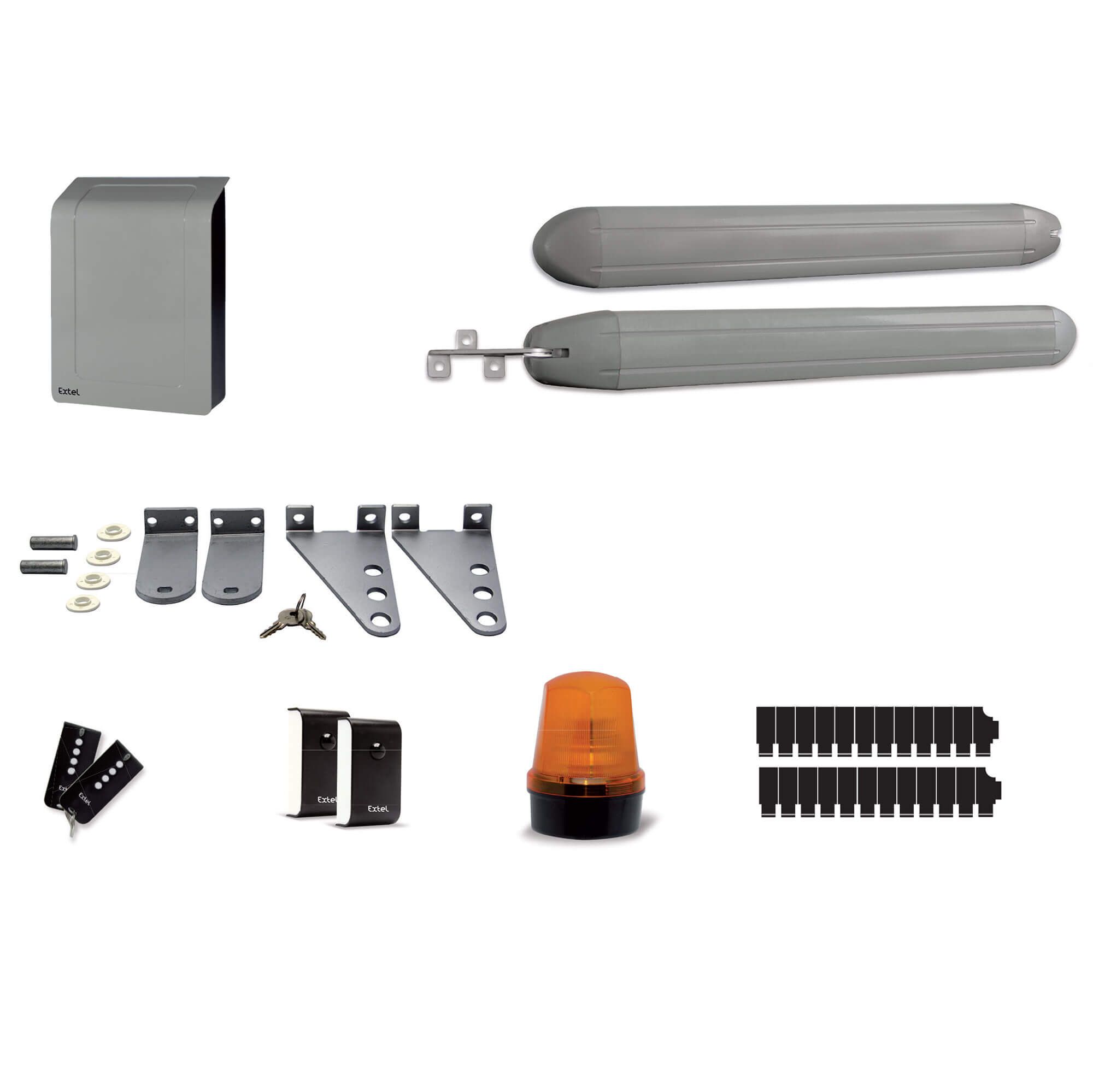

Accessoires fournis avec le moteur
- A - 1 armoire de commande.

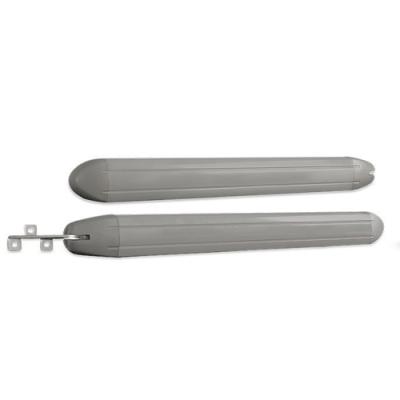

- B - 2 vis sans fin
- C - 4 pattes de fixations, 1clé allen (pour le débrayage du portail), 4 rondelles et 2 goupilles.
- D - 2 télécommandes 4 voies.

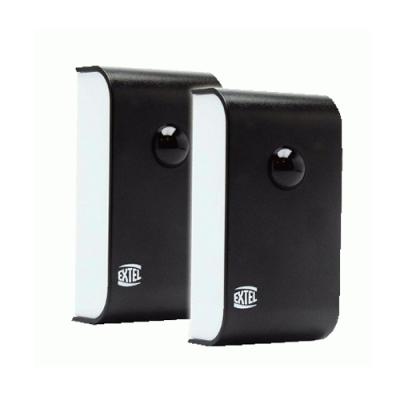

- E - 1 jeu de photocellules (se place à 40 cm maxi du bas du pilier).
- F - 1 voyant clignotant à positionner sur le pilier, il doit être visible de la rue.
- G - 2 Jeux de butées internes (modulaires), 11 identiques et 1 plus petite par jeu.

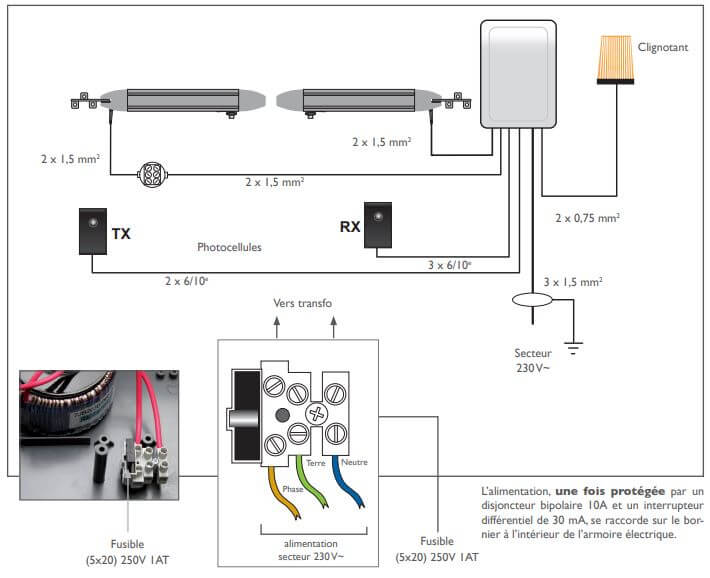

Schéma de branchement électrique du Hello V
Garantie de la motorisation
La motorisation Extel Hello V est garantie 3 ans à partir de la date d'achat
